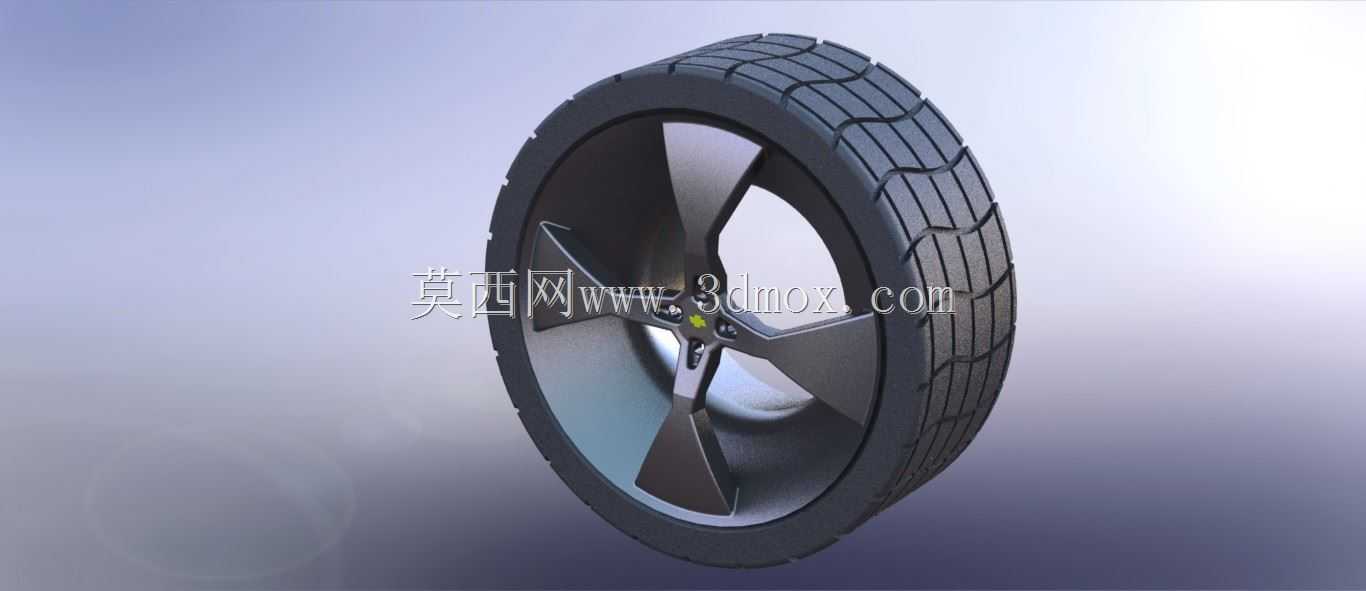

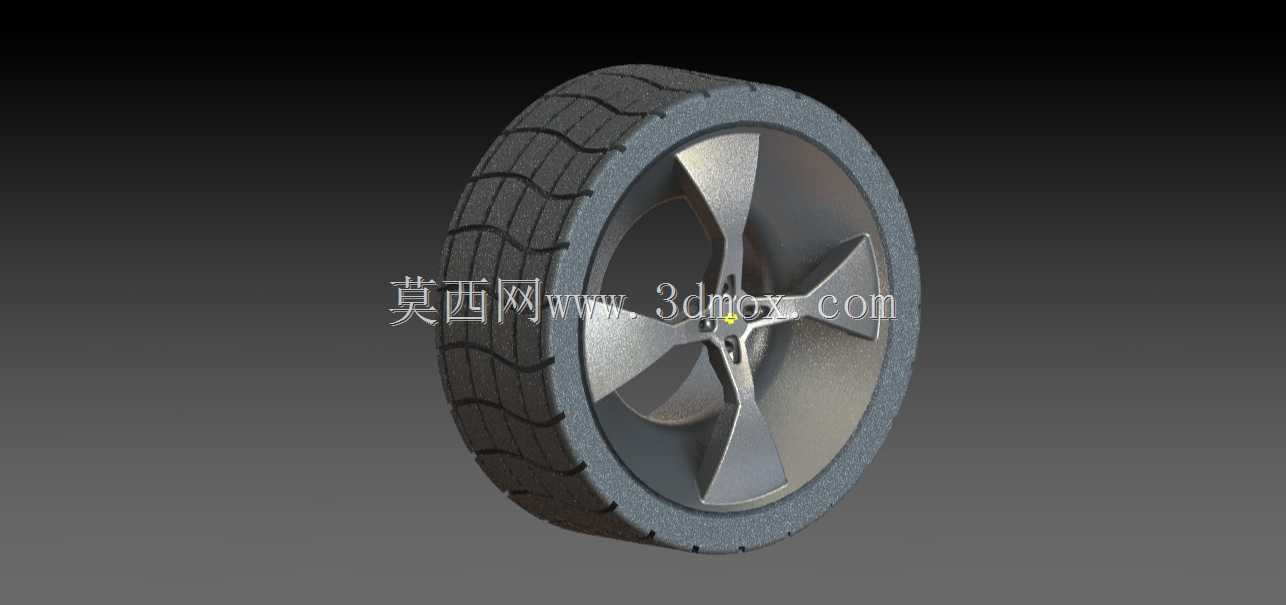

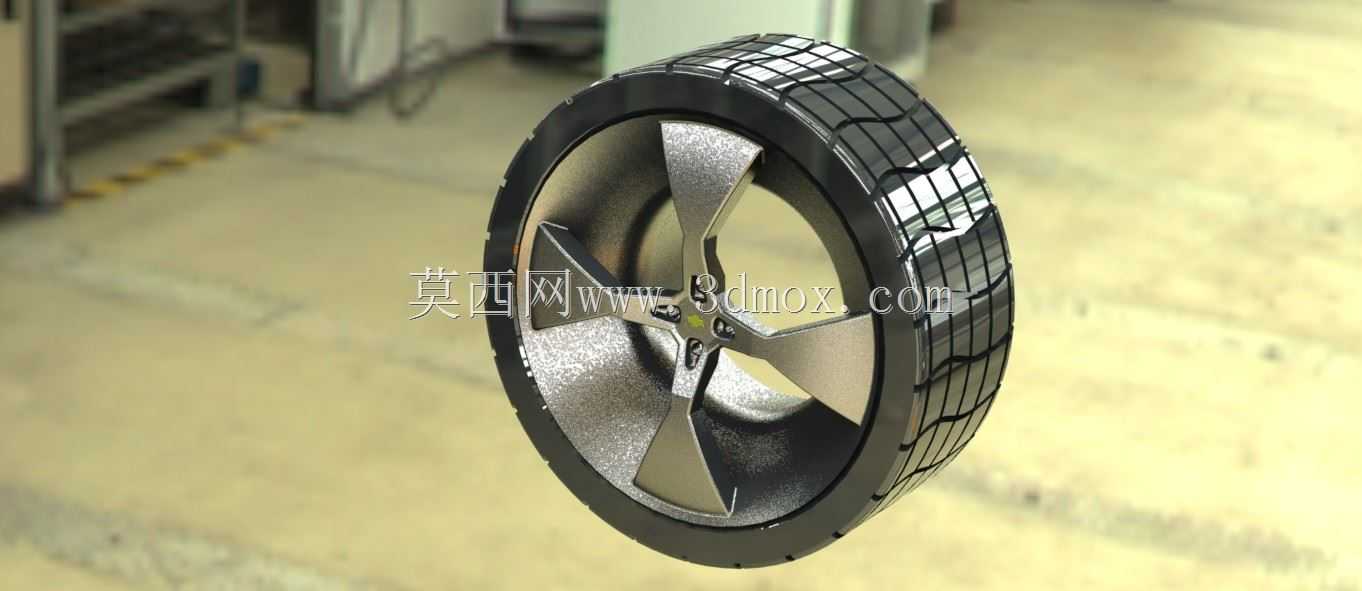

乘用车五辐轮毂带橡胶轮胎总成结构

　　这套车轮总成结构主要面向小型乘用车辆的行走系统配套设计，日常在民用代步车、低速电动乘用车、小型场地作业车辆的行走机构中都能见到这类结构的应用，作为车辆直接接触地面的承载部件，它需要同时承担整车垂直载荷传递、行驶过程中驱动力与制动力的力矩传导，还要缓冲路面颠簸带来的冲击，是行走系统里核心的安全部件。

　　从结构拆分来看，总成分为金属轮毂与橡胶轮胎两个核心部分，轮毂采用五辐对称式的辐条设计，这种布局并非单纯追求外观效果，五根辐条沿轮心均匀分布，每根辐条的截面做了渐变加厚处理，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步收窄，既可以保证轮心处螺栓安装位的结构强度，避免急加速、急制动时辐条根部出现应力集中断裂的风险，也能合理控制轮毂整体重量，减少非簧载质量，提升车辆行驶时的悬挂响应速度。轮心位置设计了四个螺栓安装孔，孔位做了沉台处理，安装时螺栓头可以完全沉入沉台内，不会突出轮毂安装平面，避免装配后螺栓与轮毂装饰盖或者制动部件产生运动干涉，安装孔的中心圆直径按照常规小型乘用车的轮边安装边界设计，匹配多数同级别车型的转向节安装法兰尺寸，不需要额外改动桥边结构就能完成适配。轮辋部分采用深槽式结构设计，胎圈座位置做了凸起的止口结构，轮胎充气后胎圈可以牢牢卡在止口位置，即使行驶中出现胎压小幅下降的情况，也能避免轮胎与轮辋发生相对滑转，保证力矩传递的可靠性。

　　外部配套的橡胶轮胎采用块状花纹设计，胎面的花纹块沿周向均匀排布，花纹沟的深度兼顾了干地抓地力与日常行驶的耐磨需求，纵向的主排水沟可以在湿滑路面行驶时快速排开胎面与地面之间的积水，降低水滑风险；胎侧做了加厚处理，能够抵御日常行驶中路肩剐蹭、小碎石冲击带来的损伤，轮胎与轮辋的配合直径按照标准轮辋匹配尺寸设计，装配时按照标准胎压充气即可完成密封，不需要额外添加密封胶层。

　　设计过程中优先考虑了安装边界的适配性，轮辐的背面预留了足够的制动系统避让空间，可以兼容常规尺寸的盘式制动卡钳与制动盘，不会出现轮毂转动时与卡钳发生剐蹭的问题；轮毂的偏距设置经过反复校核，保证装配后车轮的轮距处于合理范围，不会超出车身翼子板的边界，也不会让轮胎内侧与悬挂摆臂、减震器部件产生运动干涉。轮胎的外径尺寸匹配小型车辆的轮拱空间，转向过程中轮胎无论处于最大左转还是右转角度，都不会与轮拱内衬、翼子板边缘发生擦碰，满足整车的转向行程设计要求。

　　从实际使用的功能特性来看，这套轮组结构的金属轮毂采用一体成型结构，没有额外的焊接拼接部位，整体结构强度更高，长期承受交变载荷时不容易出现焊缝开裂的问题；五辐的结构也预留了足够的操作空间，后期更换轮胎、紧固安装螺栓时，工具可以轻松穿过辐条间隙到达安装位置，日常维护的便利性更好。轮胎的花纹块刚度经过匹配设计，日常行驶时胎面与地面的接触压力分布更均匀，不会出现局部偏磨过快的问题，能够延长轮胎的实际使用寿命；胎体的帘线层采用径向排布方式，既可以保证胎面的刚性，提升行驶时的操控响应速度，也能让胎侧保持合适的柔度，过滤路面细碎颠簸，提升乘坐的舒适性。

　　在建模过程中，轮辐的曲面过渡全部采用连续曲率设计，避免出现锐角棱边导致的应力集中问题，所有安装孔的位置都做了同轴度约束，保证装配后车轮的动平衡精度，减少高速行驶时的车轮抖动问题；轮胎的花纹建模完全按照实际硫化成型的结构做了等比例还原，胎面的花纹沟侧壁做了合理的拔模角度，和实际轮胎的生产工艺保持一致，既可以用于结构装配校核，也能用于后续的渲染展示、装配模拟场景。
