带吊环结构圆柱螺旋压缩缓冲减震部件

　　日常做非标设备结构设计时，这类带端部安装吊环的圆柱螺旋压缩弹性部件，是缓冲减震工位最常选型的元件之一，很多刚入行的工程师容易把它和普通悬架弹簧搞混，实际上二者的安装边界、受力工况差异极大。先从实际应用场景说起，这类部件常见于小型自动化设备的振动工位缓冲、轻型输送线的端部防撞、小型农用机具的操作杆减震、户外便携设备的抗冲击结构里，不像重型钢板弹簧要承载整车载荷，它的受力区间集中在100N到800N的中低载荷段，核心作用是吸收瞬时冲击动能，避免刚性碰撞导致的结构件变形或者紧固件松脱。

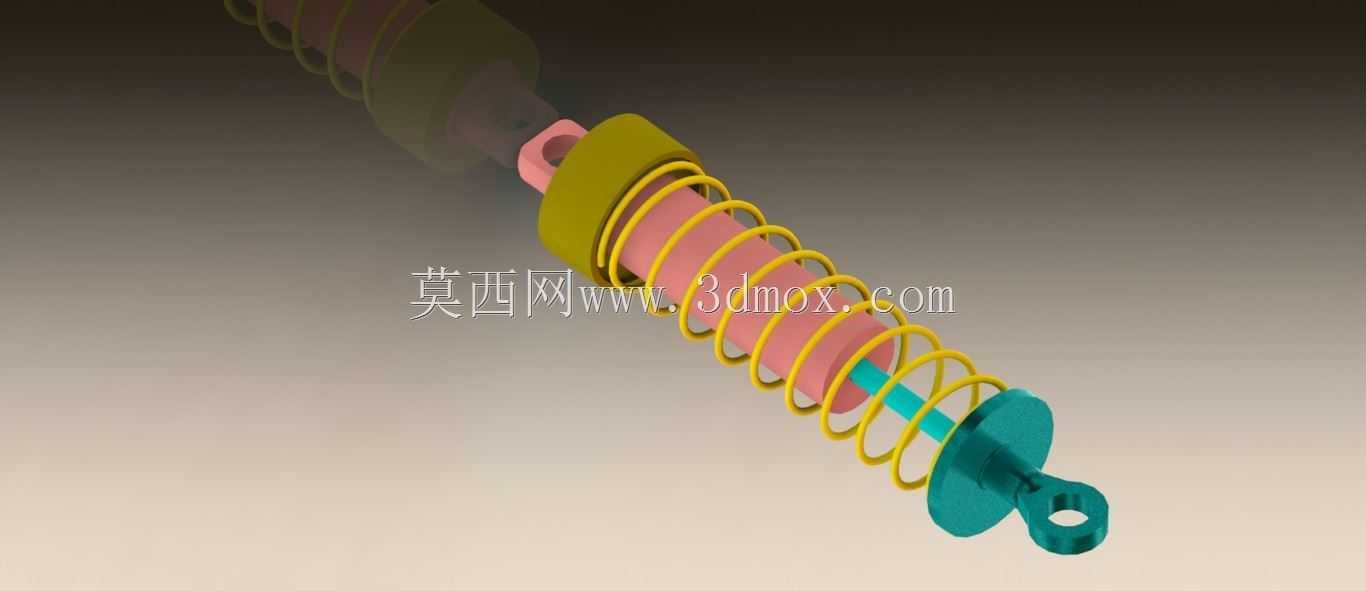

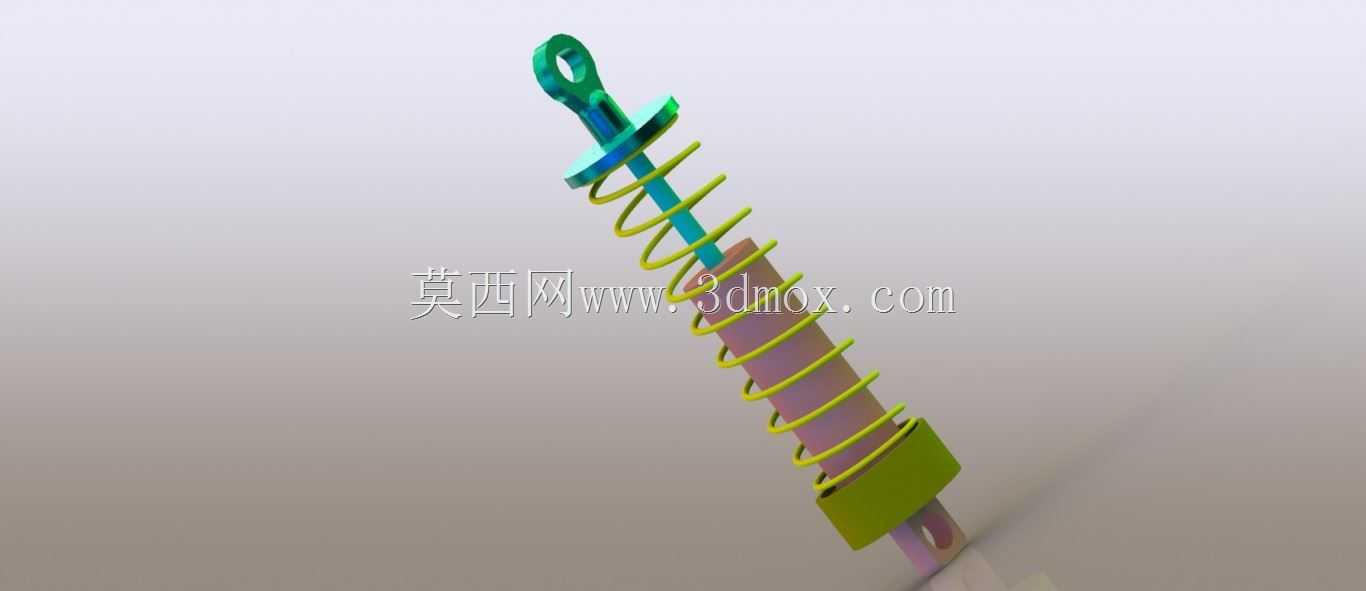

　　从结构设计思路来看，这个部件的核心是中间的圆柱螺旋压缩弹簧，两端的金属安装座做了差异化设计：上端是一体式吊环结构，吊环内孔做了倒角处理，避免穿装销轴时出现应力集中割伤销轴表面，吊环和弹簧上端的支撑座采用圆弧过渡，没有直角突变，能减少交变载荷下的疲劳断裂风险；下端是带安装孔的方形座，安装孔的位置做了沉台设计，装配时螺栓头可以完全沉入沉台内，不会突出端面干涉弹簧的压缩行程。弹簧的两端都做了并圈磨平处理，磨平圈数为1圈，保证弹簧受压时端面和安装座完全贴合，不会出现偏载导致的弹簧侧弯，这一点很多新手建模时容易忽略，直接用等节距螺旋线扫掠出弹簧，不做端部并圈磨平，实际加工出来的弹簧根本无法平稳安装，受压时很容易歪扭失效。

　　再说到外形尺寸与安装边界，这类部件的自由长度通常在120mm到180mm区间，弹簧中径在20mm到30mm之间，弹簧丝直径根据载荷等级不同在2mm到4mm区间调整，上端吊环的内孔直径通常匹配M6到M10的销轴，下端安装座的两个安装孔中心距控制在25mm到40mm之间，适配常规的内六角圆柱头螺栓安装。设计选型时必须预留足够的压缩行程余量，通常工作行程不能超过弹簧全变形量的70%，如果是高频往复运动的工位，还要进一步把工作行程控制在全变形量的50%以内，避免弹簧过早出现疲劳失效。安装时要注意，上端吊环连接的运动部件和下端安装座固定的基础件之间，要保证同轴度偏差不超过2mm，否则弹簧受压时会出现单侧摩擦，不仅会产生异响，还会导致弹簧丝局部磨损，大幅缩短使用寿命。

　　从功能特性上来说，这类部件的刚度是线性的，也就是载荷和变形量呈正比关系，设计时可以根据需要的缓冲力直接计算变形量，比变刚度的橡胶缓冲块更容易精准控制缓冲行程，而且金属弹簧的耐温范围更广，在-40℃到120℃的工况下都能稳定工作，不会像橡胶件那样出现低温脆化或者高温老化的问题。另外两端的金属安装座都做了镀锌钝化处理，能应对一般的户外潮湿工况，不需要额外做防锈处理，如果是用在腐蚀环境里，还可以把弹簧材质换成304不锈钢，安装座做阳极氧化处理，就能满足防腐蚀要求。建模的时候要注意，弹簧的螺旋升角通常控制在5度到8度之间，升角太大会导致弹簧受压时稳定性差，容易失稳侧弯，升角太小则会导致弹簧的轴向尺寸过大，浪费安装空间。还有一个容易被忽略的细节，上端吊环的平面和下端安装座的平面要保持平行，平行度公差要控制在0.1mm以内，否则安装后弹簧会受到附加的弯曲应力，很容易在吊环和支撑座的过渡位置出现断裂。实际装配调试时，不要一开始就把固定螺栓完全锁死，要先空载往复运动几次，让弹簧自动找正位置，确认没有偏磨、卡滞的情况后再完全锁紧螺栓，锁紧时要加防松垫圈，避免设备运行过程中螺栓松脱导致部件失效。
