四色移印机配套标准磁性储墨杯结构

　　做移印设备结构开发快十二年，经手的非标移印工位改造不下百套，最容易被初入行工程师忽略的，反而是墨杯这种看似不起眼的核心执行部件——很多人做四色移印站方案时，总把精力放在移印胶头行程、伺服走位精度、治具定位公差上，最后因为墨杯选配合适，要么出现漏墨污染钢版，要么磁性吸附力不足导致刮墨不净，印出来的产品边缘带墨渍，整线良率直接掉十几个百分点。这款磁性墨杯的结构，是我之前在做一款小型桌面级四色移印站时，因为找不到现成适配的标准件参数，拆解实测市售成熟成品后逆向建模完成的，所有尺寸边界都经过实际装机验证，完全适配常规100mm直径以内的移印钢版使用。

　　从实际应用场景来说，这类磁性墨杯主要配套在封闭式移印工位上，替代传统的开放式油盘结构，相比老结构，它能把油墨的挥发量降低七成以上，尤其是用快干型移印油墨的时候，不用频繁调整油墨粘度，也不会因为溶剂大量挥发导致车间异味过重，符合现在印刷车间的环保要求。四色移印站因为要同时装载四种不同颜色的油墨，每个工位都需要独立的墨杯做色彩隔离，要是用开放式油盘，不仅换色清洗麻烦，还很容易出现不同颜色油墨串色的问题，磁性墨杯靠磁环的吸附力紧贴钢版表面，刮墨环和钢版完全贴合，油墨全程封闭在杯腔内部，只要刮墨环没有异常磨损，基本不会出现串色、漏墨的问题。

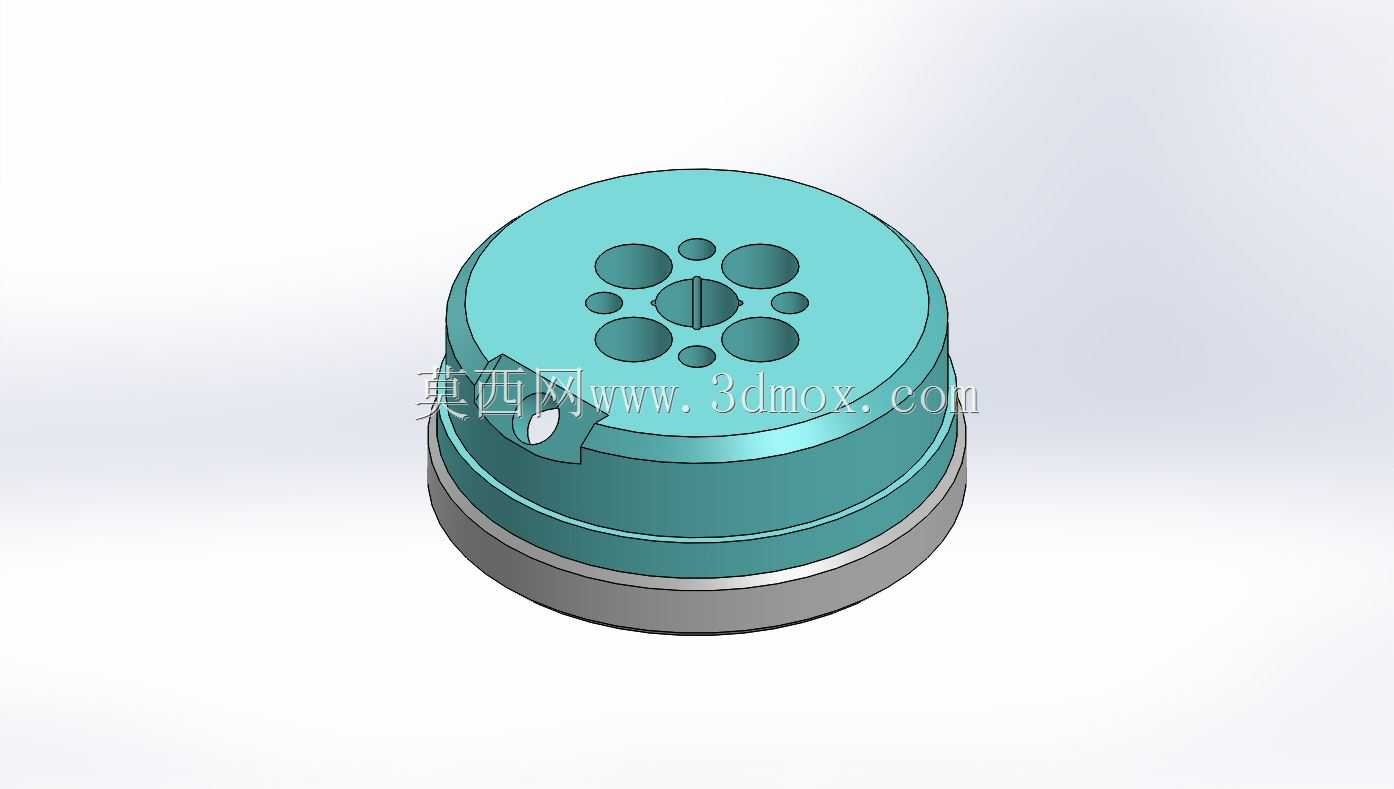

　　说回结构本身，这款墨杯整体为阶梯式圆柱结构，底部是内嵌的强磁环，安装时不需要额外的机械压合结构，靠磁环和钢制移印钢版之间的磁吸力就能完成固定，吸附力经过实测，在水平安装的钢版上横向拖动时不会出现偏移，也不会因为磁吸力过大导致刮墨环过度磨损——很多新手自己改墨杯的时候，总觉得磁环磁力越大越好，实际装机才发现，磁力过大会让刮墨环和钢版之间的接触压力超过设计阈值，连续运行三五个班次刮墨环就会出现不可逆的磨损，磨下来的橡胶碎屑混到油墨里，印出来的产品会出现点状缺墨，反而得不偿失。这款墨杯的磁环厚度、磁通量都是经过匹配计算的，接触压力刚好控制在刮墨环的最优工作区间，既能保证密封不渗漏，又能把易损件的使用寿命拉到最长。

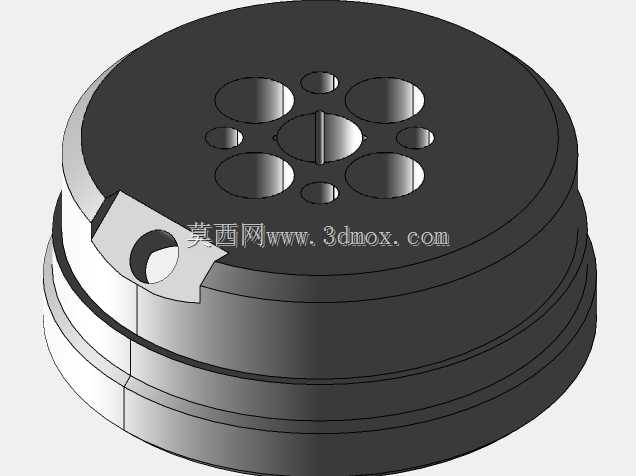

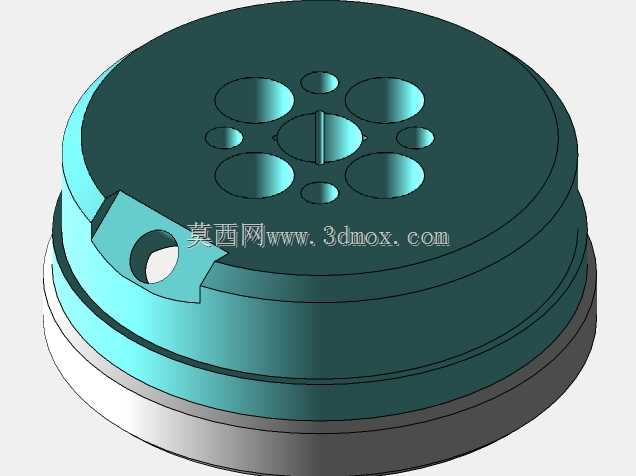

　　墨杯顶部的开孔布局是经过实际使用优化的，中心的大孔是注墨孔，日常生产中不用把整个墨杯从钢版上取下来，直接用注墨枪从中心孔就能补充油墨，周边的六个小孔是气压平衡孔，因为移印过程中胶头下压蘸墨的时候，杯腔内的空气会被压缩，要是没有平衡孔，腔内气压升高会把油墨从刮墨环和钢版的贴合缝隙里挤出来，导致漏墨；平衡孔的孔径也做了控制，不会因为开孔过大导致油墨溶剂挥发速度变快，也不会因为开孔太小起不到气压平衡的作用。侧面的小凸耳是拆卸卡位，换色清洗的时候，用平口螺丝刀卡在卡位上轻轻一撬就能克服磁力把墨杯取下来，不会因为硬撬导致钢版表面被刮花，毕竟移印钢版的蚀刻层一旦刮伤，整个版就直接报废了，维修成本比墨杯本身高好几倍。

　　从安装边界来说，这款墨杯的最大外径是75mm，总高度是32mm，底部和钢版接触的刮墨环突出本体1.5mm，安装时只需要保证钢版安装平面的平面度公差在0.02mm以内，表面粗糙度达到Ra0.8以上，就能保证完全贴合。配套的移印机横向行程只要预留出80mm的滑动空间，就能满足墨杯左右刮墨的走位需求，不会和周边的胶头组件、治具定位块产生干涉。之前做方案的时候碰到过有人把墨杯安装位和胶头导向柱的距离留得太小，墨杯走位的时候直接蹭到导向柱，把刮墨环蹭歪，导致整批产品印刷不良，所以建模的时候特意把所有外形尺寸都按实测值做了精准还原，导入装配体的时候直接就能做干涉检查，不用再反复核对实物尺寸。

　　另外要提的是结构的工艺适配性，墨杯的主体部分用的是铝合金硬质阳极氧化处理，表面硬度够，不会被油墨里的溶剂腐蚀，日常清洗用天那水、抹机水擦拭都不会出现表面氧化脱落的问题，不会有碎屑掉落到油墨里影响印刷质量。内部的储墨腔做了圆弧过渡，没有清洁死角，换色的时候把残留油墨倒出来，用溶剂冲一下就能把内壁清洗干净，不会残留旧颜色的油墨导致串色，相比那种有直角台阶的墨杯结构，清洗时间能缩短一半以上，小批量多颜色的印刷场景下用着特别顺手。

　　很多工程师做移印设备选型的时候，总觉得墨杯是个非标准的小零件，随便画个结构就能用，实际踩过坑才知道，磁环的磁力匹配、开孔的位置大小、刮墨环的安装公差、外形的安装边界，每一个参数没做对，都会直接影响整台设备的运行稳定性。这个模型的所有结构细节都是按实际量产的成品还原的，不管是做新设备的结构设计，还是老设备的配件替换，直接导入装配体就能用，不用再反复打样测试参数，能省不少前期验证的时间。
