旋转式便携数据存储U盘结构设计

　　日常办公与工业现场的数据交互场景里，便携存储设备始终是跨终端传输文件的核心载体，这款旋转结构的U盘设计，正是针对高频插拔、随身携带的使用痛点做了针对性的结构优化。从实际使用场景出发，工业现场的调试人员经常需要在工控机、调试笔记本、设备控制器之间拷贝程序文件、运行日志与参数备份，传统盖帽式U盘很容易出现盖帽遗失、USB接口进灰磕碰的问题，这款无盖帽的旋转结构设计，直接将金属USB接头与塑胶外壳通过旋转轴连接，不需要额外的盖帽防护，闲置时旋转收纳即可将接头完全藏入外壳内部，避免金属接头被外力挤压变形，也能阻挡车间环境里的金属碎屑、粉尘进入接头缝隙造成接触不良。

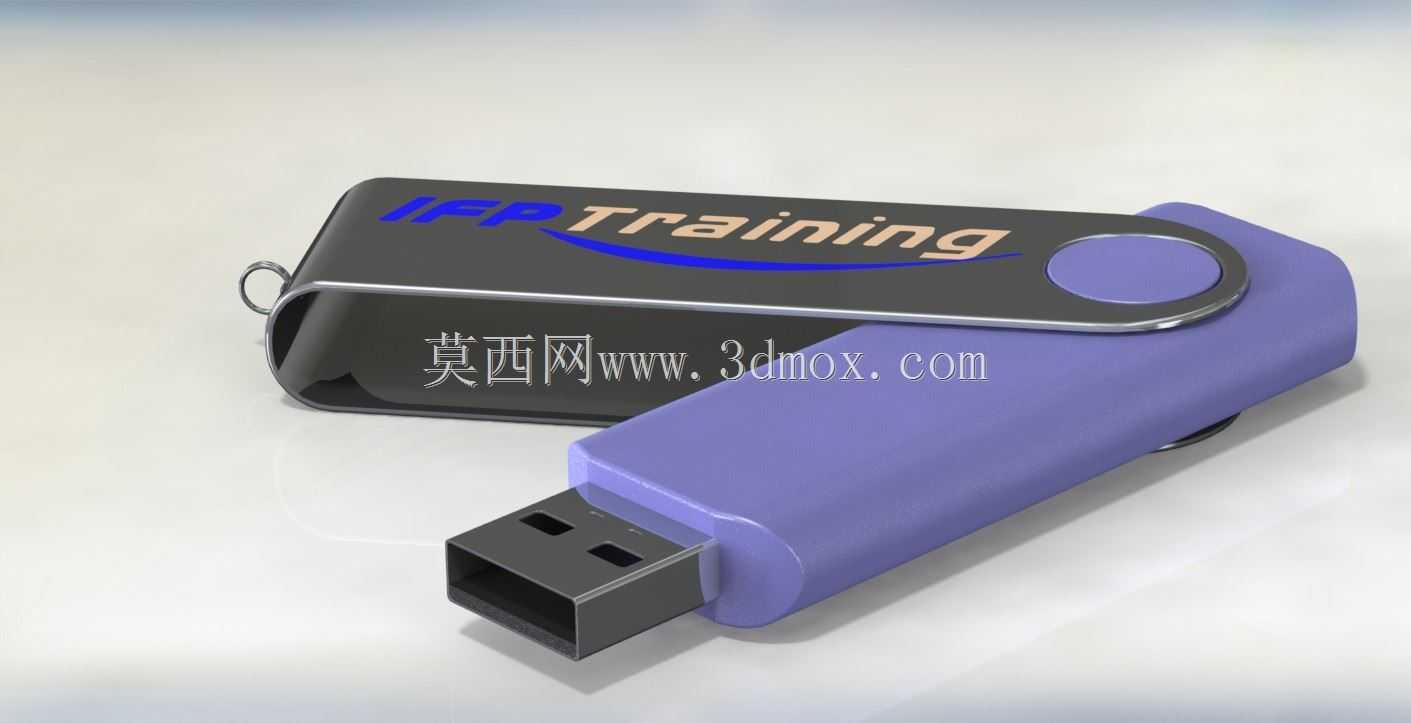

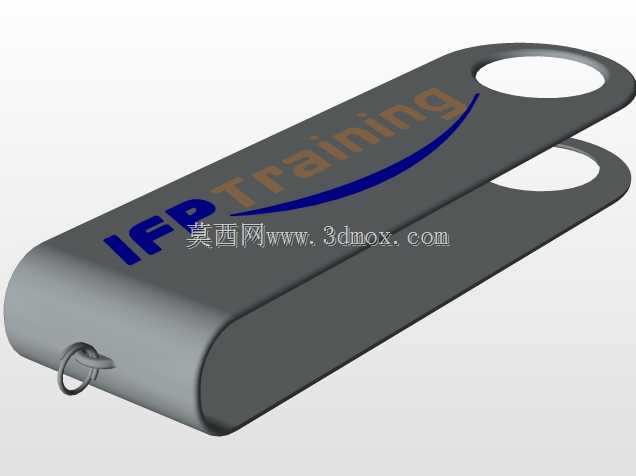

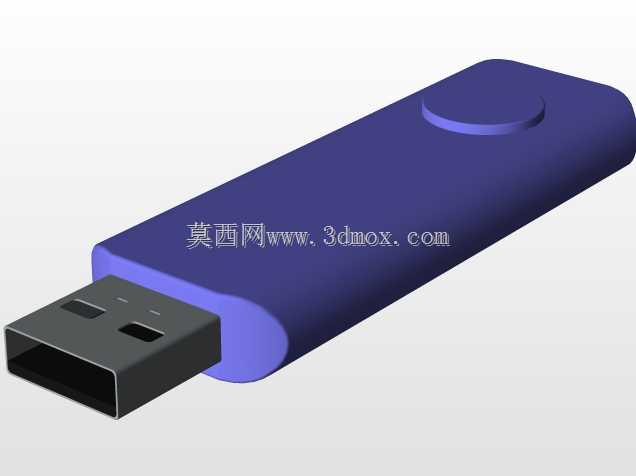

　　从功能特性来看，这款U盘的结构分为三个核心部分：紫色的塑胶主体外壳、黑色的旋转金属上盖、标准USB公头组件。塑胶主体采用ABS+PC混合材质注塑成型，表面做细磨砂处理，握持时不易打滑，尾部预留了挂绳孔位，可以搭配钥匙扣、挂绳使用，避免随身携带时滑落遗失。旋转上盖采用薄金属片冲压成型，表面做哑光喷塑处理，既提升了整体的质感，也能在旋转到位后通过内部的定位弹片提供清晰的档位反馈，旋转到使用位置时上盖刚好作为握持的受力部位，插拔U盘时不需要直接受力在塑胶主体上，减少长期插拔造成的塑胶外壳开裂风险。

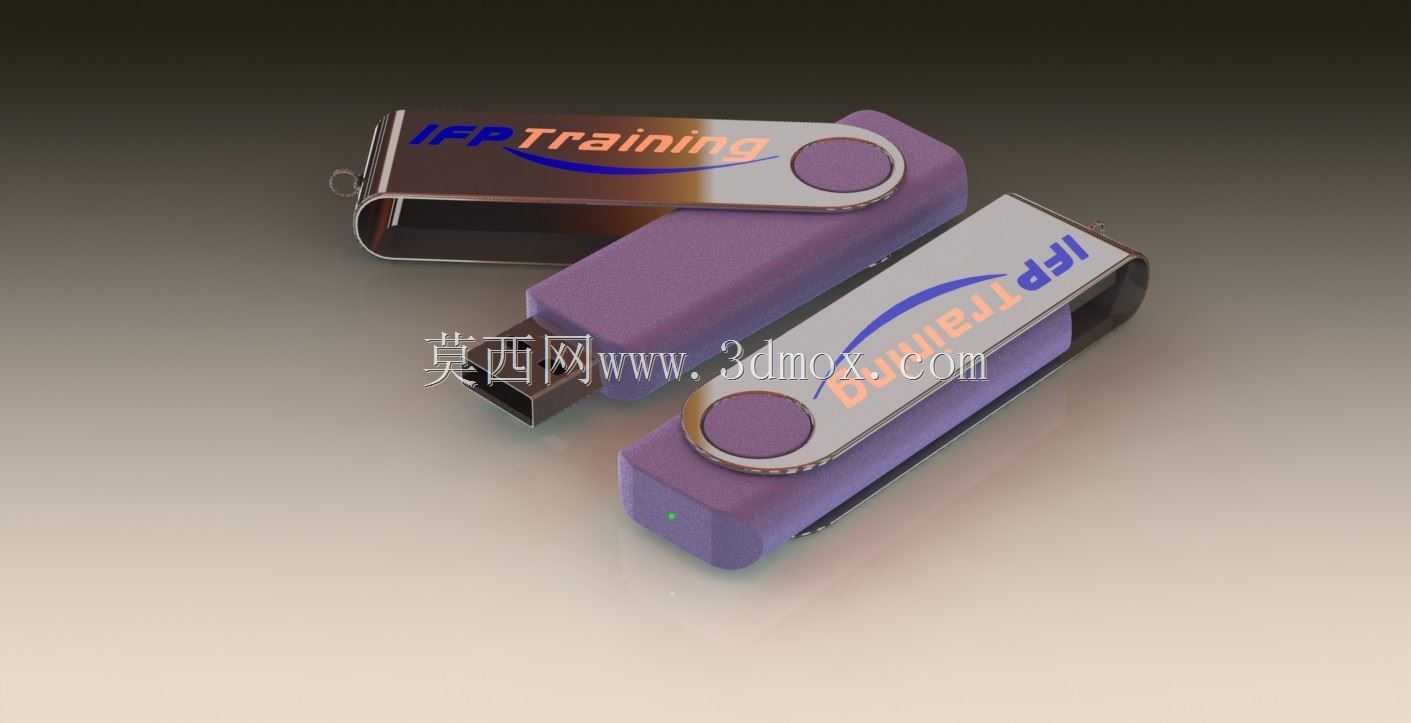

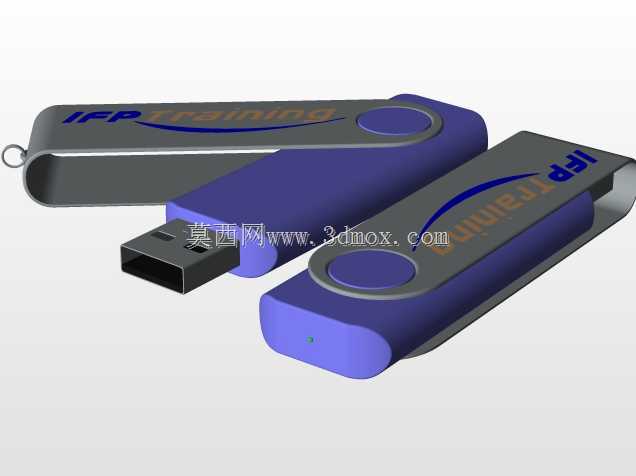

　　设计过程中首先确定的是标准USB接口的安装尺寸，严格遵循USB2.0/3.0通用公头的安装规范，接头伸出长度控制在14mm，保证插入标准USB母座时能够完全到位，不会出现接触不良的情况。旋转轴的位置设计在主体外壳的端部，采用金属铆钉作为旋转轴心，旋转阻尼经过调校，既不会因为阻尼过小导致接头自行转出，也不会因为阻尼过大造成旋转操作费力，旋转角度设定为180度，两个极限位置分别对应收纳与使用状态，内部设置的两个定位凸点刚好在旋转到位时卡入上盖的定位孔，提供明确的到位反馈。

　　外形尺寸方面，整体长度控制在60mm以内，宽度20mm，厚度10mm，属于常规便携U盘的尺寸范畴，能够适配大部分空间紧凑的设备USB接口位置，不会因为体积过大遮挡相邻的接口。外壳的边角全部做R2以上的圆角处理，避免随身携带时划伤衣物或者皮肤，金属上盖的边缘做卷边处理，没有锋利的冲压毛边，握持接触时不会划手。内部的PCB板安装槽位在塑胶主体内部，槽位尺寸按照常规U盘PCB板的通用尺寸设计，预留了闪存芯片、主控芯片的安装空间，同时在PCB板与外壳之间预留0.2mm的间隙，避免注塑公差导致PCB板安装受压，损坏板上的电子元件。

　　从结构可靠性角度考虑，旋转结构的寿命是设计重点，旋转轴的铆钉采用不锈钢材质，避免长期使用出现锈蚀导致旋转卡滞，定位弹片采用65Mn弹簧钢冲压成型，经过热处理后具备足够的弹性，保证上万次旋转后依然能够提供清晰的档位反馈。金属上盖与塑胶主体之间的配合间隙控制在0.1mm，既保证旋转顺畅，也不会出现过大的晃动量。USB接头的金属外壳采用0.3mm厚的铜材冲压成型，表面镀镍处理，具备足够的强度，多次插拔后不会出现变形，保证接触的可靠性。

　　在工业现场的实际使用中，这类旋转结构的U盘相比传统盖帽式产品的耐用性有明显提升，不需要额外收纳盖帽，单手就可以完成旋转打开、插拔的操作，对于手上戴着手套的现场操作人员来说，操作便利性更好。外壳的塑胶材质具备一定的抗摔性能，从1.2米高度跌落至水泥地面时，外壳不会出现碎裂，内部的PCB板也不会因为冲击出现虚焊问题，能够适应工业现场相对复杂的使用环境。尾部的挂绳孔采用一体化的塑胶加强结构，挂绳孔位置的壁厚增加到2mm，即使受到较大的拉力也不会出现断裂，保证随身携带时的固定可靠性。
