航模用顺时针外转子无刷动力电机结构

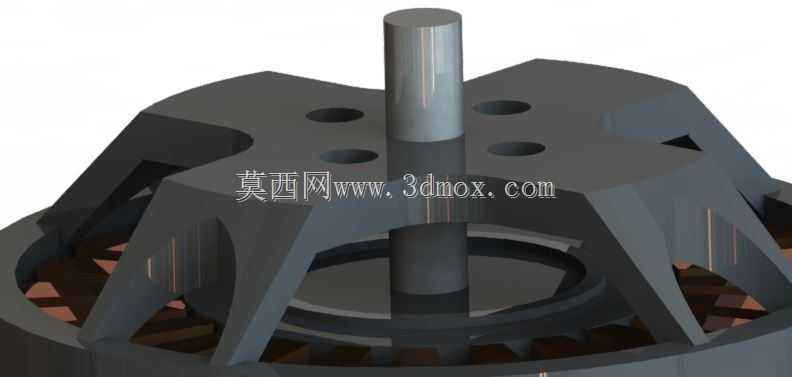

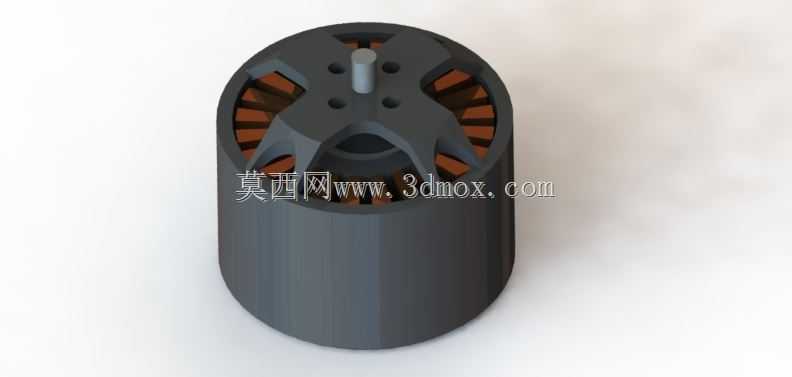

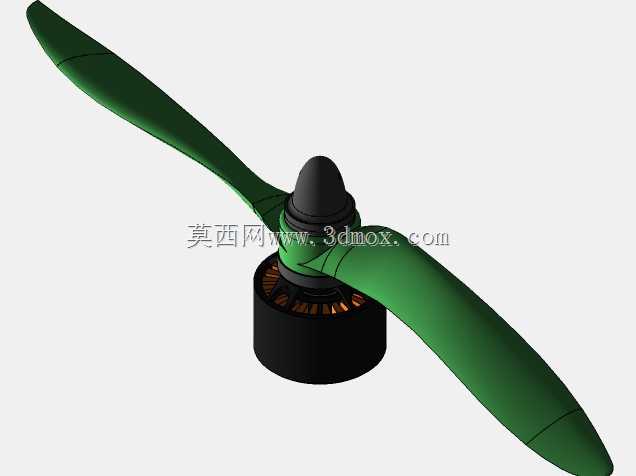

　　这款顺时针旋转的外转子无刷电机，核心适配多旋翼无人机的动力输出场景，主要匹配13到15英寸规格的螺旋桨使用，单电机KV值标定为390，可搭配14英寸螺旋桨完成整套动力链路的搭建。从结构设计逻辑来看，电机采用外转子架构，转子外壳直接集成磁钢安装位，运转时外壳随磁钢同步旋转，输出轴直接连接螺旋桨安装座，省去了额外的传动减速结构，能最大限度降低动力传输过程中的损耗，提升动力响应速度。定子部分采用多槽集中绕组布局，绕组嵌装在定子铁芯槽内，铁芯采用高导磁硅钢片叠压而成，可有效降低高频运转下的铁损，提升电机持续运转的效率。内置的电子调速系统适配接口做了标准化设计，可直接对接主流飞控的MCU信号输出端口，无需额外加装信号转换模块，接线时只需按照定义连接电源与信号线路即可完成动力系统的调试，大幅降低装机时的接线复杂度。

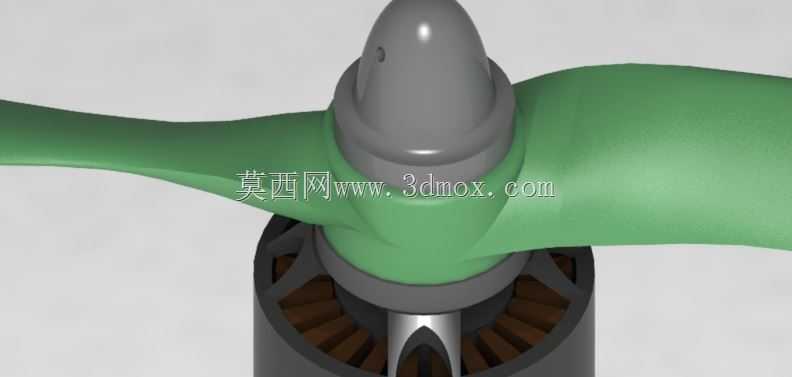

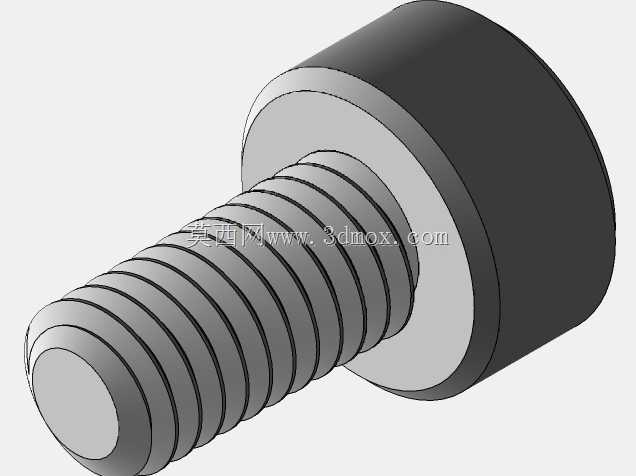

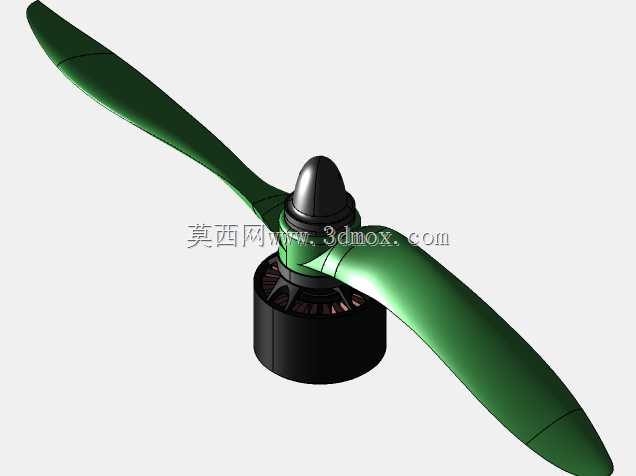

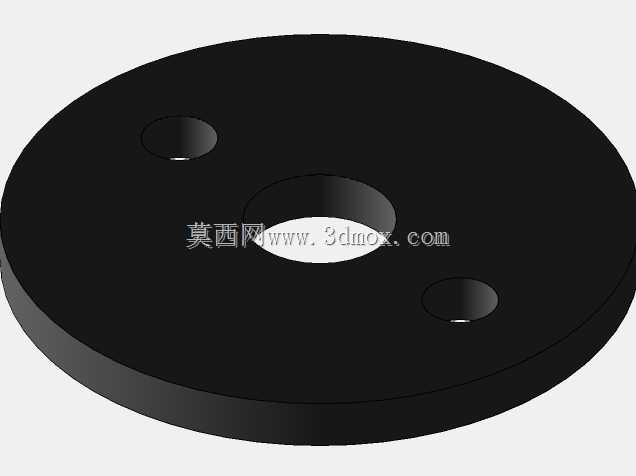

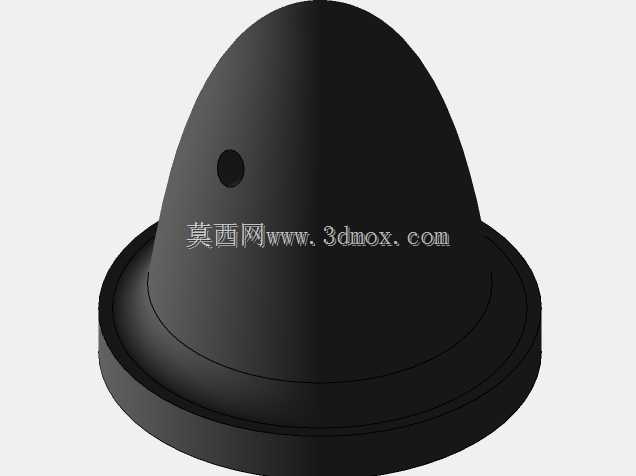

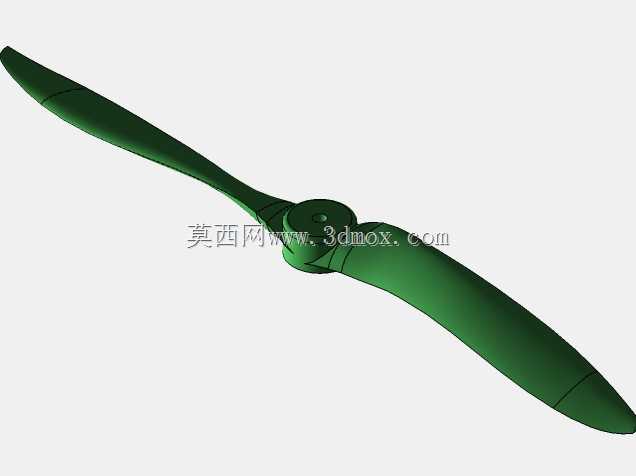

　　从安装边界来看，电机的定子底座预留了标准的安装孔位，孔位间距适配主流多旋翼无人机的机臂安装端尺寸，安装时只需使用对应规格的紧固件即可将电机固定在机臂末端，无需额外加工转接件。转子端的输出轴做了定位台阶设计，螺旋桨安装座可直接套在输出轴上，通过顶部的锁紧螺母完成固定，台阶结构可避免螺旋桨运转时出现径向窜动，保证动平衡稳定性。电机的适配螺旋桨做了差异化设计，不同螺距、不同材质的螺旋桨可搭配对应的适配垫圈使用，垫圈的尺寸公差控制在0.02mm以内，可保证不同规格螺旋桨安装后与输出轴的同轴度，降低高速运转时的振动值。

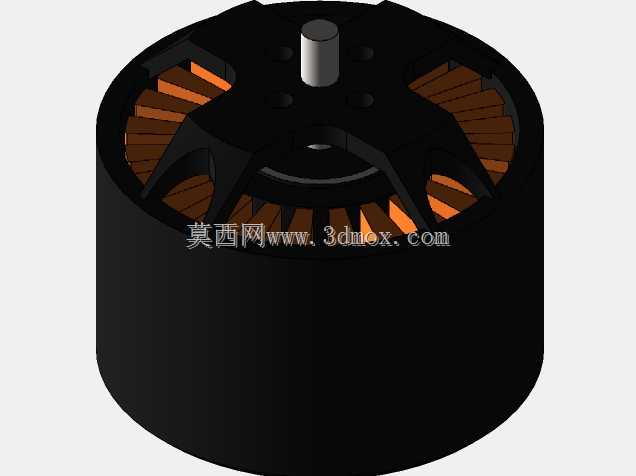

　　在实际应用场景中，这类电机主要面向多旋翼航拍无人机、行业作业无人机的动力配置需求，390KV的参数标定适配4S到6S的锂电池供电区间，搭配14英寸螺旋桨时单轴最大拉力可覆盖1.2kg到1.8kg的区间，可满足起飞重量在5kg到7kg区间的多旋翼飞行器的动力冗余要求。设计过程中针对航模飞行的实际工况做了针对性优化，转子外壳做了镂空开槽设计，一方面可降低电机整体重量，另一方面可在运转时带动空气流经定子绕组区域，带走绕组持续工作产生的热量，避免长时间大油门输出时出现绕组过热退磁的问题。绕组端部做了绝缘浸漆处理，可抵御户外飞行时遇到的潮气、粉尘侵蚀，提升电机在复杂户外环境下的工作可靠性。输出轴采用高强度合金钢材质，表面做了硬化处理，可承受螺旋桨运转时产生的径向拉力与轴向载荷，避免急加速、急减速工况下出现轴变形甚至断裂的问题。

　　从结构建模的细节来看，定子绕组的排布完全按照实际绕线工艺做了还原，每槽绕组的匝数、走线方向都与量产实物保持一致，磁钢的嵌装位置、转子外壳的壁厚、轴承安装位的公差配合都做了1:1的复刻，可直接用于动力系统的装配干涉检查、动力匹配仿真，也可用于无人机整机结构设计时的动力位占位参考。安装孔的位置、输出轴的伸出长度、转子外壳的最大外径都标注了明确的尺寸边界，结构设计人员在进行机臂设计时，可直接调取该模型核对安装空间，避免出现装机时电机与机臂结构、螺旋桨与机身结构出现干涉的问题。针对日常维护的需求，模型也还原了电机的可拆卸结构，转子与定子之间的轴承配合位、卡簧安装槽都做了准确建模，可用于拆解维护流程的模拟，也可作为电机维修配件选型的尺寸参考。
