树皮燃料工业锅炉结构设计方案

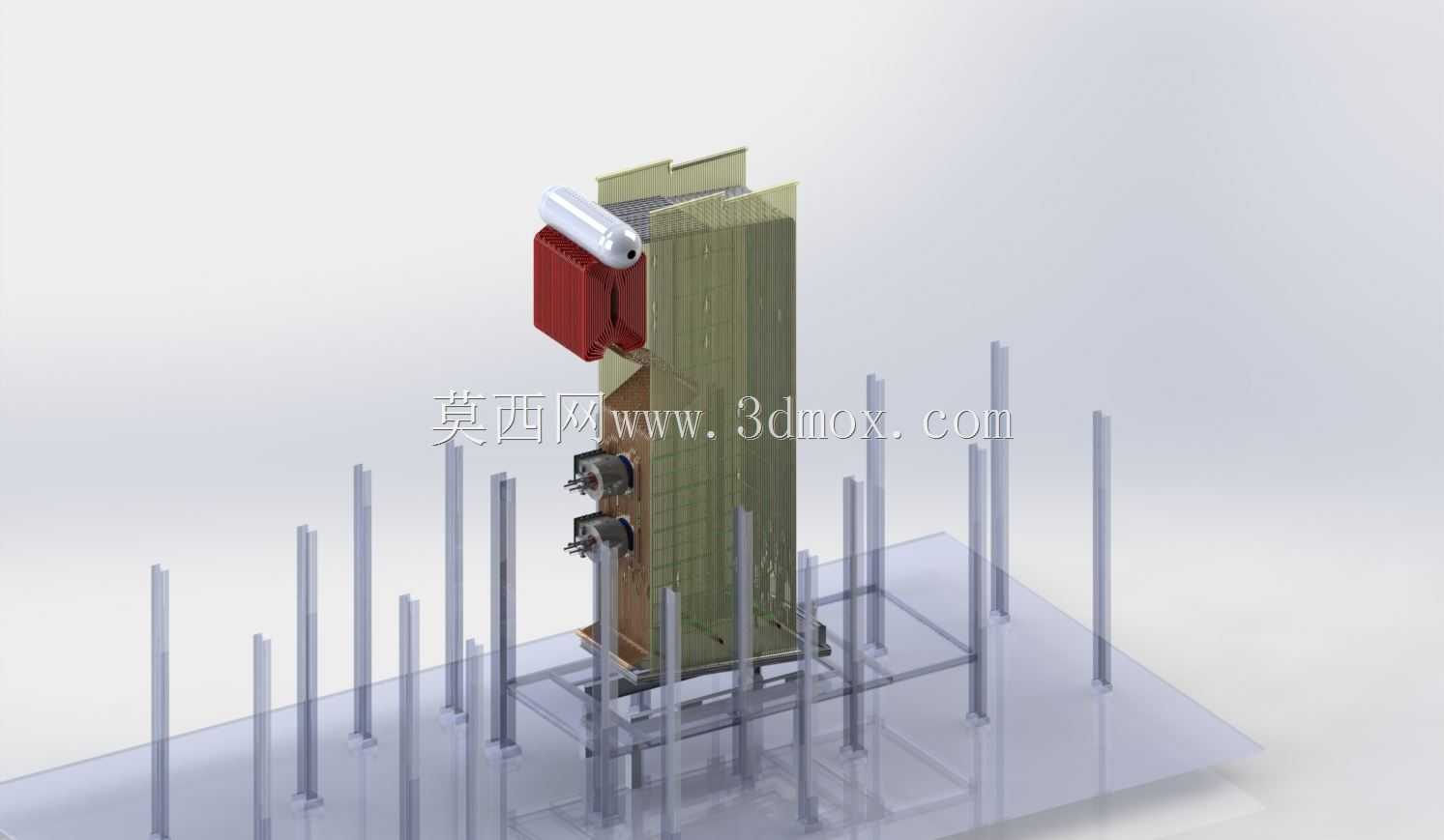

　　在林产加工、生物质能源利用厂区的供热场景中，树皮锅炉是适配林业加工废弃物资源化利用的核心热能设备，主要承担生产工艺供汽、厂区冬季采暖、物料烘干等供热任务，可直接消耗木材加工产生的树皮、边角料碎渣等生物质燃料，无需额外对燃料做深度粉碎加工，大幅降低厂区供热的燃料采购与废弃物处理成本。从设备实际运行逻辑来看，这款锅炉采用立式单锅筒结构布局，炉膛区域预留了足够的燃料燃烧沉降空间，侧部布置的燃烧器接口可适配生物质半气化燃烧组件，燃料进料口设置在炉体中下部，配合炉排的往复推送结构，可实现树皮燃料的连续进料、逐层燃尽，燃尽后的灰渣通过炉排末端的落灰口集中收集，无需频繁停炉清灰。在结构设计阶段，首先要匹配厂区的供热负荷需求，

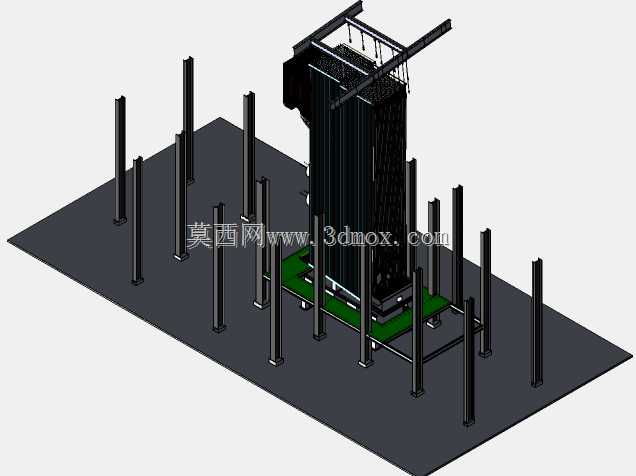

　　确定炉膛容积与受热面的排布比例，水冷壁管沿炉膛四周垂直布置，直接吸收炉膛内的辐射热量，对流受热面设置在炉膛出口的烟气流道内，通过烟气的横向冲刷完成热量的二次传递，最大限度提升燃料的热利用效率。考虑到树皮燃料燃烧时会携带一定量的飞灰，烟气流道内预留了足够的沉降段，减少飞灰对后部受热面的冲刷磨损，同时在炉体顶部设置了防爆门结构，应对生物质燃料爆燃产生的瞬时压力波动，保障设备运行安全。从安装边界来看，这款立式锅炉的底部采用框架式支撑结构，支撑钢架的地脚螺栓点位需要与厂区混凝土基础的预留孔位精准对齐，基础平面的水平度误差需控制在千分之二以内，避免炉体安装后出现倾斜导致受热面水循环不畅。炉体周边需要预留足够的操作维护空间，正面的燃烧器、

　　检修门区域要留出至少1.5米的通行操作距离，侧面的水位计、压力表、排污阀等附件位置要避开厂区管线的排布路径，防止安装后出现操作干涉。炉体顶部的蒸汽出口、安全阀接口需要对接厂区的蒸汽主管道，管道支吊架的载荷不能直接作用在炉体接口上，避免长期运行后接口处出现应力开裂。烟道出风口的位置要匹配厂区除尘设备的进风口高度，减少烟道的弯折角度，降低烟气流动的阻力损失。在细节结构设计上，炉体的保温层采用多层复合结构，内层为耐高温的硅酸铝纤维棉，外层为高密度岩棉板，外护板采用彩钢板折边拼接，可将炉体外表面温度控制在50摄氏度以内，减少运行过程中的散热损失。炉体下部设置的多个排污口，可分别对接定期排污与连续排污管线，定期排出炉水内的沉渣与高浓度盐分，

　　保障炉水品质符合运行要求。水位监测采用双色水位计与电接点水位计双重配置，可实时监测锅筒内的水位变化，配合自动给水调节阀实现水位的自动调控，避免出现缺水满水事故。考虑到生物质燃料的腐蚀特性，与烟气直接接触的受热面管壁采用耐腐耐磨的合金钢材，焊接位置做了坡口满焊处理，焊后做水压试验排查渗漏点，保障设备长期运行的结构可靠性。这款锅炉的结构设计充分适配树皮燃料的燃烧特性，在保证热效率的同时兼顾了安装维护的便利性，可直接对接林产加工厂区的供热系统，实现废弃物的就地消纳与热能的就近供应，相比传统燃煤锅炉更贴合生物质资源化利用的场景需求，结构设计上的预留接口也方便后续加装脱硝、除尘等环保组件，满足不同区域的环保排放要求。
