混流式转轮机械结构三维设计作品

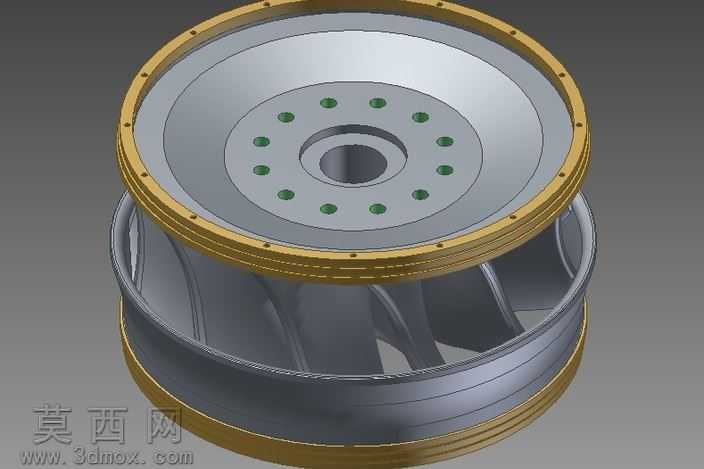

本作品为混流式转轮的三维参数化设计模型，采用PTC Creo Parametric软件完成全参数化建模与渲染工作，建模过程严格遵循流体机械转轮的设计规范，还原了混流式转轮的完整结构特征。模型整体为同轴回转体结构，上部为带安装孔的轮冠端盖，端盖外缘设计有带均匀螺栓孔的连接法兰，用于与上部主轴端部件实现紧固连接，端盖中心设置有阶梯式轴孔，用于与动力主轴配合传递扭矩，轴孔外围均匀排布12个沉头安装孔，孔位做了同轴度约束，保证装配时的定位精度。下部为环形下环结构，上下环之间均匀布置扭曲式空间叶片，叶片型线采用符合流体动力学特性的空间曲面设计，建模时通过多截面曲面、桥接曲面等命令完成叶片的光滑过渡，保证叶片工作面与背面的曲面曲率连续，减少流体流经时的水力损失。模型的材质渲染区分了不同功能区域，轮冠与下环的法兰密封区域采用黄铜质感材质，模拟实际产品中的耐磨密封环结构，叶片与主体轮体采用银灰色金属材质，还原不锈钢转轮的金属质感，渲染时添加了环境反射与柔和光影效果，清晰展现各部件的结构层次与装配关系。设计过程中重点考虑了转轮的结构强度与水力性能的平衡，叶片的进出口安放角、包角参数均参照成熟混流式转轮的设计参数设定，各连接部位做了圆角过渡处理，避免应力集中，同时保证模型的可装配性，所有配合面均设置了合理的公差约束，可直接用于后续的工程图生成、装配仿真与流体仿真分析工作。模型的各特征均保留完整参数树，可根据实际工况需求调整转轮直径、叶片数量、法兰孔位等参数，快速衍生出不同规格的同系列转轮模型，大幅提升同类型产品的设计效率。
