齿轮组合式夹爪抓取机构设计

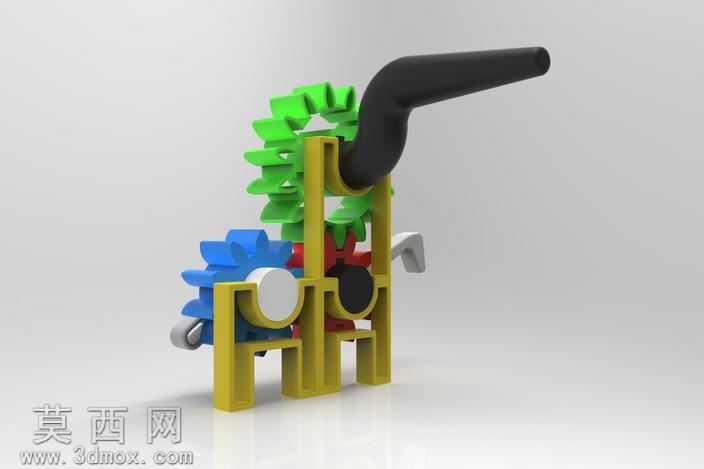

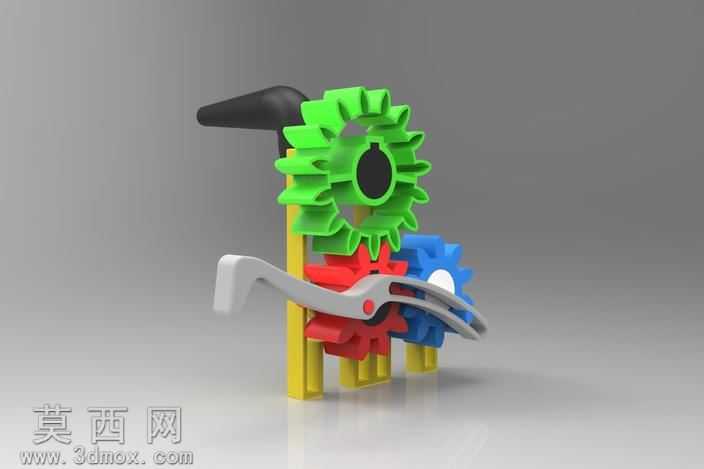

本作品为齿轮驱动的夹爪式抓取机构，整体采用三维建模软件完成全参数化设计，所有零件均按照实际机械加工的尺寸规范进行建模，预留了合理的装配间隙，可根据实际使用场景对整体尺寸进行等比例缩放调整，适配不同规格的抓取作业需求。模型在建模过程中采用了实体建模与特征建模结合的方式，对齿轮的齿廓、夹爪的曲面轮廓、支撑立柱的安装结构都进行了精细化的特征构建，每一个零件都保留了完整的建模特征树，方便后续对结构参数进行修改调整。渲染阶段采用了哑光塑料与金属质感结合的材质方案，三个传动齿轮分别采用绿色、红色、蓝色的差异化哑光塑料材质，清晰区分不同的传动层级，夹爪部件采用银灰色金属质感材质，还原金属构件的磨砂质感，支撑立柱采用明黄色工程塑料材质，黑色的操作手柄采用防滑哑光橡胶材质，不同材质的光影反射参数经过反复调试，让整体渲染效果层次分明，结构辨识度高。结构设计上采用三级齿轮啮合传动的方案，顶部绿色齿轮作为主动输入轮，通过啮合传动带动下方红色中间轮，再同步驱动蓝色从动轮，两个夹爪构件分别与对应齿轮的偏心位置铰接，通过齿轮的定轴转动转化为夹爪的开合摆动动作，实现对物件的夹持抓取功能，支撑结构采用双立柱式设计，为齿轮组和夹爪提供稳定的安装支撑，所有转动轴位置都预留了标准的轴孔间隙，保证机构运动过程中无卡滞，运动传递顺畅。设计思路围绕齿轮传动的运动转化特性展开，打破传统夹爪采用连杆或气缸驱动的常规思路，将齿轮传动的定比传动特性与夹爪的开合动作需求结合，通过偏心铰接的方式实现旋转运动到直线夹持动作的转化，整体结构紧凑，传动路径清晰，零件数量精简，既具备机械结构的精巧感，也具备实际改装应用的可行性，可作为小型抓取机械手的原理验证模型，也可用于机械原理教学演示场景，直观展示齿轮传动与运动转换的机械原理。
