带垫圈挡块的工业检修门结构设计

　　在工业箱体、设备舱体、通风管道的检修开口设计中，门体的密封可靠性、开合便捷性以及长期使用的结构稳定性，一直是结构工程师在方案阶段需要重点考量的核心要素。这款带垫圈和挡块的门结构，正是针对常规嵌入式检修门在长期开合后易出现移位、密封失效、定位偏差等问题优化而来的结构方案，适配各类需要定期开启维护的工业设备舱、风管检修口、电气柜侧门等场景。

　　从实际使用场景来看，这类门结构多应用在有一定密封要求的舱体开口上，比如通风系统的风管检修段、生产设备的防护舱检修口、户外柜体的侧开维护门，这类场景下门体不仅需要承担开合防护的作用，还要在闭合状态下保证垫圈的压缩量均匀，避免出现缝隙漏风、进灰、漏液的问题，同时在开合过程中不需要额外复杂的操作，现场维护人员徒手即可完成开启和闭合，不需要借助专用工具。

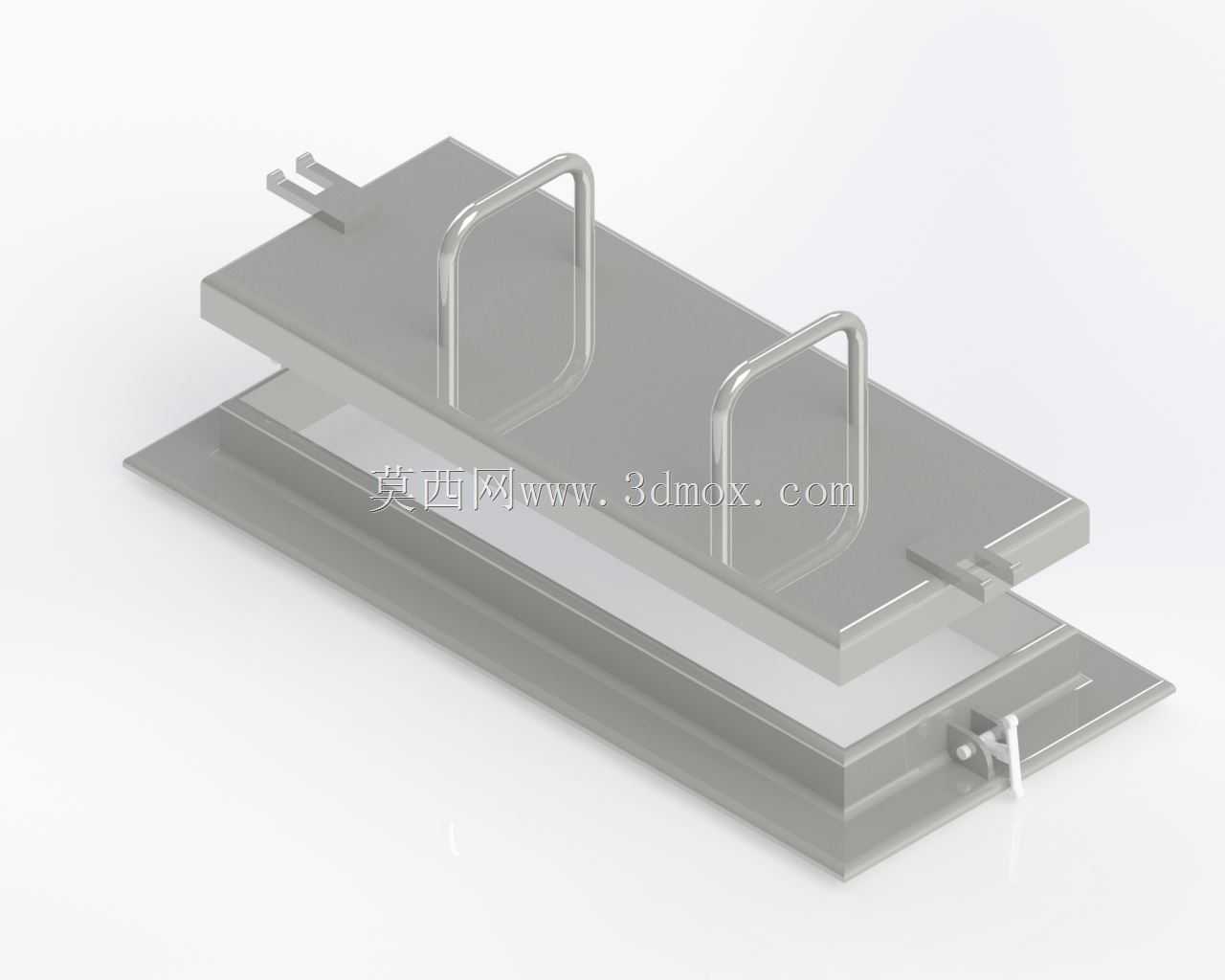

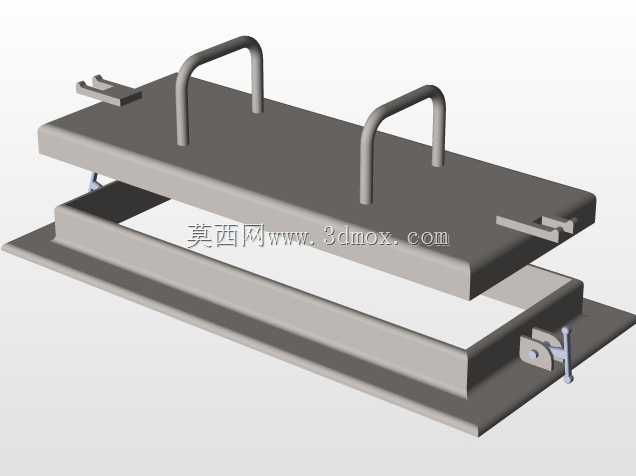

　　结构设计上，门体采用双层钣金折弯的主体结构，外层门板为平整的覆盖面，边缘做折弯翻边处理，既提升门板整体的抗变形刚度，也为密封垫圈提供稳定的安装基面。垫圈嵌装在门板内侧的环形槽内，闭合状态下垫圈直接压合在舱体开口的贴合面上，通过均匀的压缩变形填充门板与舱体之间的间隙，挡块结构设置在门板的侧边插接位置，当门板沿导轨推入闭合位置时，挡块会与舱体上的限位结构卡合，避免门板在使用过程中出现横向窜动，同时保证每次闭合时门板的位置完全一致，让垫圈的压缩量始终处于设计区间内，不会因为闭合位置偏差导致局部压缩不足或者过压损坏垫圈。

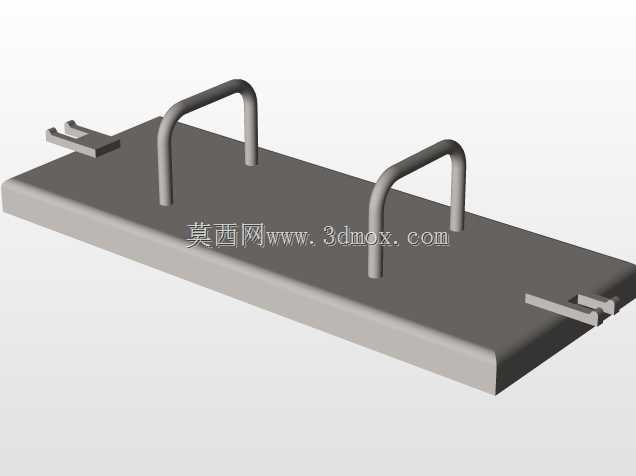

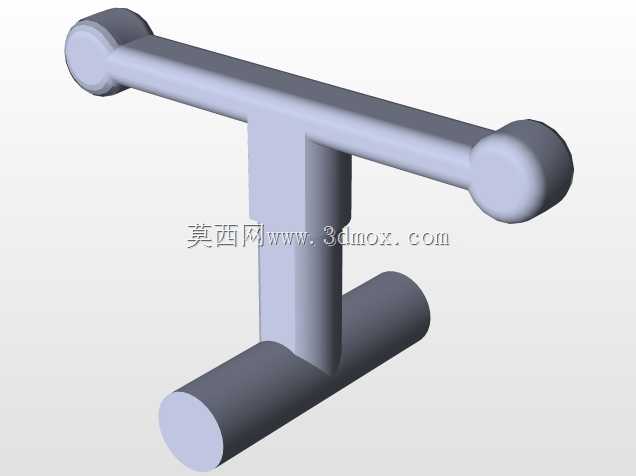

　　门体上设置的两个U型弯折把手，采用圆钢弯折后与门板焊接固定，把手的高度预留了足够的手部操作空间，维护人员可以双手握持把手完成门板的抽拉、对位操作，把手的边角做倒圆处理，避免操作时划伤手部。门板底部的插销结构采用旋转式锁止设计，当门板推到位后，旋转插销即可将门板与舱体框架锁合，锁止状态下插销会同时限制门板的横向和纵向位移，配合侧边的挡块形成多点定位，即使在设备运行产生振动的工况下，门体也不会出现松动移位的问题。

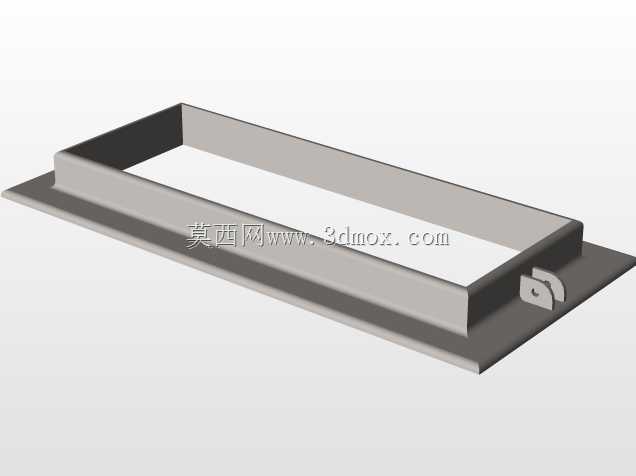

　　从安装边界来看，这款门结构采用嵌入式安装方式，舱体开口需要预留与门板折弯边匹配的安装导轨，导轨的宽度与门板侧边的插接边厚度适配，安装时只需要将门板沿导轨推入，调整好挡块的限位位置，固定好舱体侧的限位块即可完成装配，不需要在门板外露面打固定螺丝，整体外观平整简洁。门板的整体厚度控制在常规钣金门的合理区间内，不会额外占用舱体内部的有效空间，垫圈采用耐老化的弹性材质，长期压缩后回弹性能稳定，在-20℃到60℃的常规工业环境温度区间内都能保持可靠的密封性能。

　　在建模逻辑上，这款门的所有钣金件都采用等壁厚设计，折弯半径统一按照钣金加工的常规工艺参数设置，焊接位置都预留了足够的焊接操作空间，没有出现工艺死角，所有的棱角位置都做了去毛刺处理的结构设计，符合机械安全设计的相关要求。挡块的位置经过反复校核，在门板完全闭合时，挡块与限位块的贴合面完全接触，受力均匀，不会出现局部应力集中导致挡块变形的问题，插销的旋转行程经过优化，只需要旋转90度即可完成锁止和解锁操作，操作手感顺畅，没有卡滞点。

　　实际选型应用时，工程师可以根据舱体开口的实际尺寸等比例缩放门板的长宽参数，只需要保证垫圈的安装槽尺寸、挡块的相对位置、把手的安装间距按照比例同步调整即可，不需要改动核心的定位和密封结构，能够快速适配不同尺寸的检修开口需求，大幅缩短同类型门结构的设计周期，减少重复建模的工作量。
