管道支撑用弹簧罐与吊架组件结构设计

　　在工业管路敷设场景中，热位移带来的载荷波动一直是管线运维的核心痛点，尤其是石化、热电、集中供热等领域的长距离输送管线，介质温度变化会引发管线轴向、径向的多维度位移，刚性支撑无法抵消位移产生的附加应力，长期运行易造成焊口开裂、法兰密封失效、管线局部变形等问题，弹簧罐与管道吊架的组合结构，正是为解决这类变载荷支撑需求开发的专用管路支撑部件。

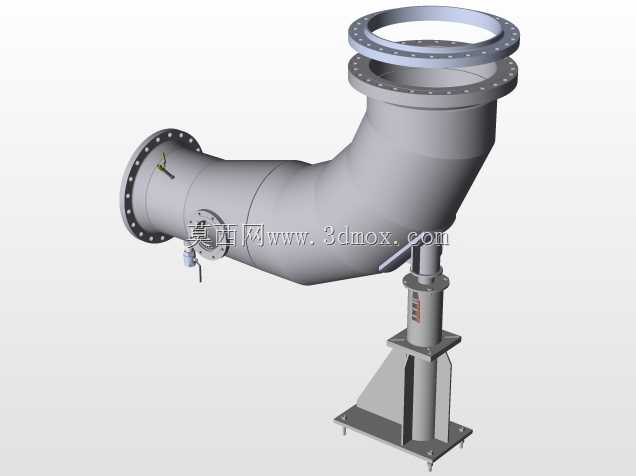

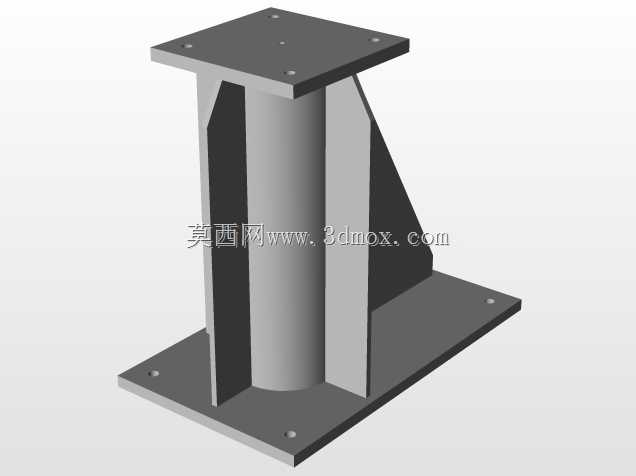

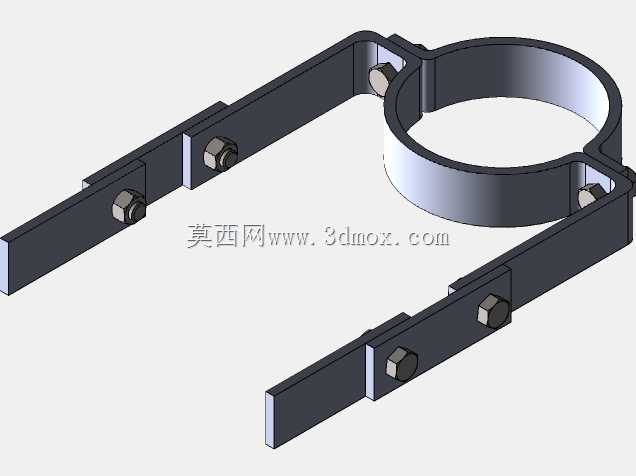

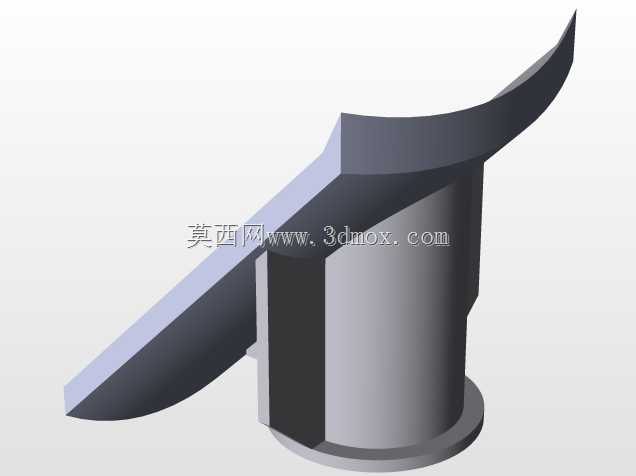

　　这套支撑组件的核心功能是在允许管线产生额定热位移的前提下，持续提供稳定的支撑载荷，避免管线局部应力集中。实际应用中，这类组件通常安装在管线的跨中位置、设备进出口附近、管线变径段等应力集中点位，根据管线的工作载荷、位移量、安装空间选择对应规格的产品，既可以单独作为弹性支吊架使用，也可以配合刚性支架、滑动支座形成完整的管线支撑体系。

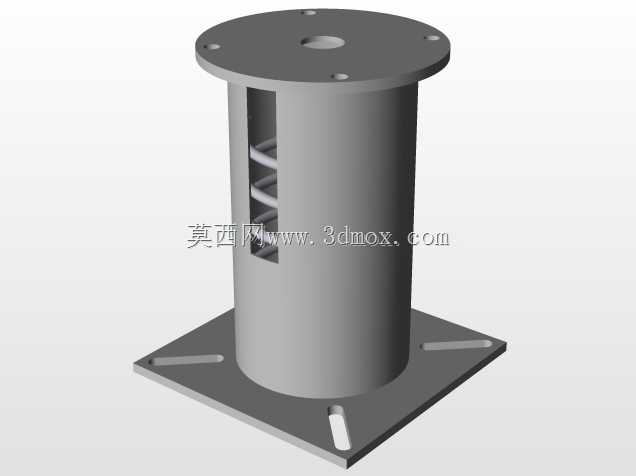

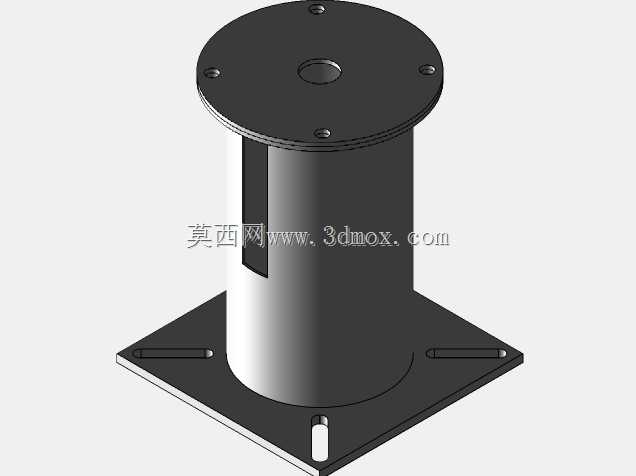

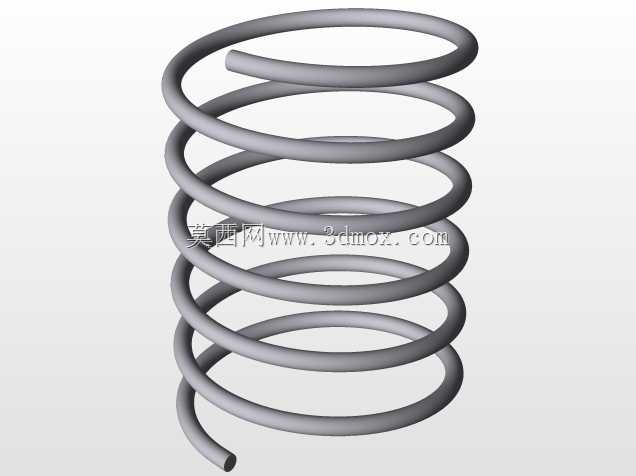

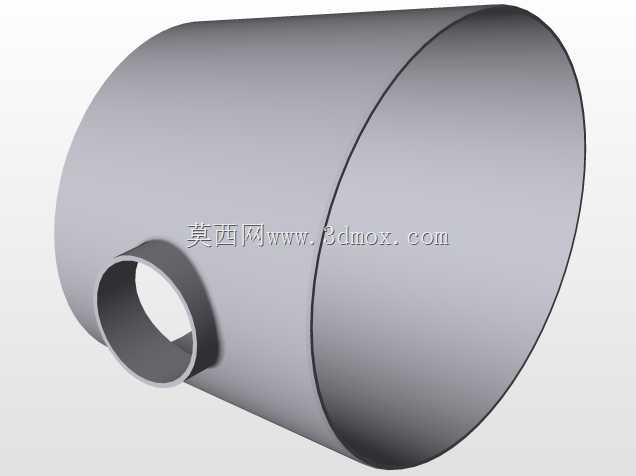

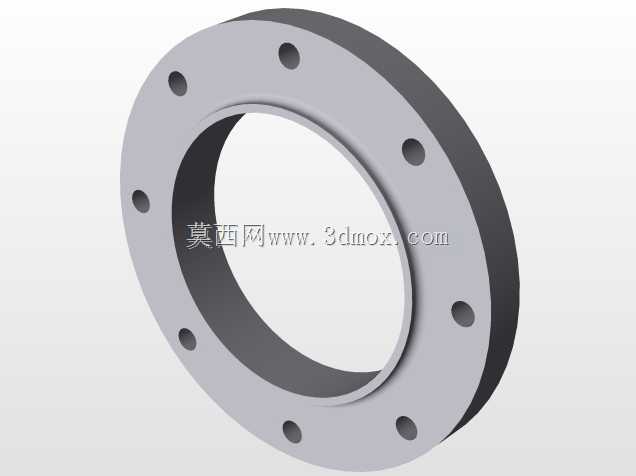

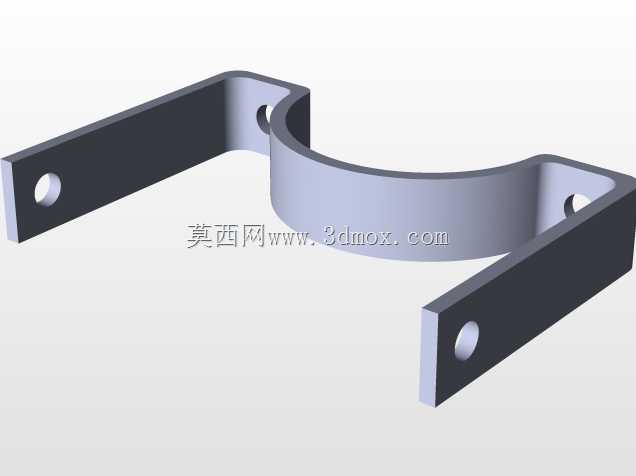

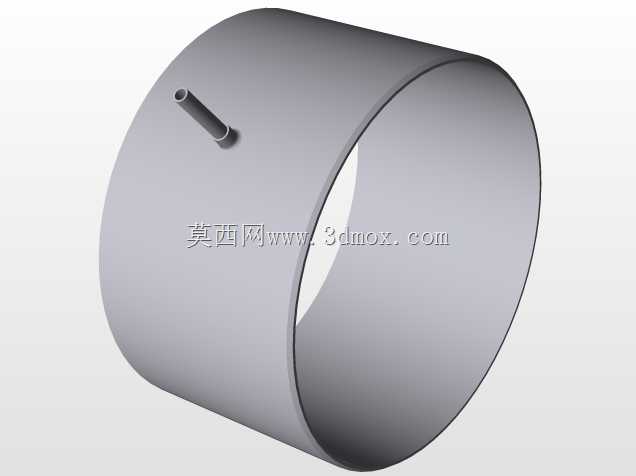

　　从结构设计逻辑来看，组件采用圆柱罐体作为核心承载外壳，内部集成圆柱螺旋压缩弹簧组，弹簧的刚度经过精准匹配，确保在额定位移行程内，支撑力的波动范围控制在工程允许的偏差区间内，不会因为管线上下位移出现支撑力骤增或骤降的情况。罐体顶部设置带连接接口的端盖，可通过吊杆、吊耳与上部生根结构连接，底部采用方形安装法兰，法兰面预留对称布置的螺栓安装孔，既可以直接通过螺栓固定在楼面、钢结构梁等生根基础上，也可以通过转接件与管线管夹连接，适配不同的安装姿态。

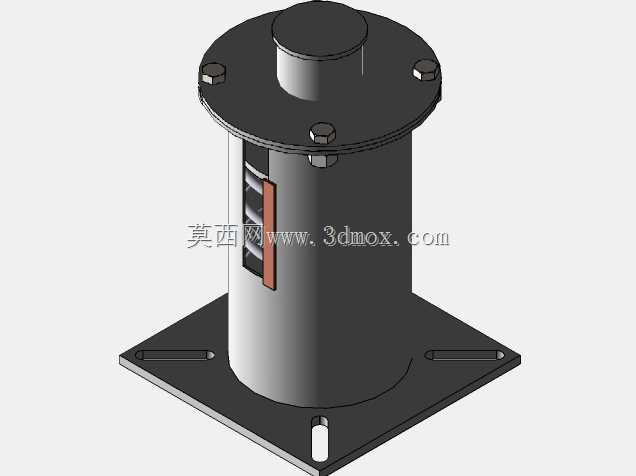

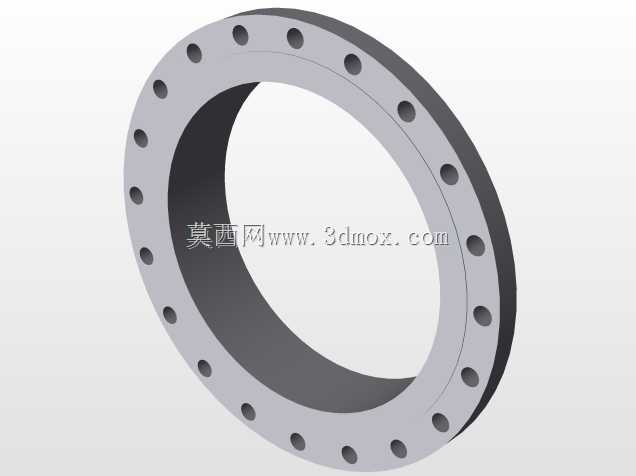

　　罐体侧面开设的长条状观察窗口，是现场安装调试的实用结构，运维人员可以直接通过窗口观察内部弹簧的压缩位置，对照刻度标识快速判断弹簧的工作载荷是否处于设计区间，无需拆解设备即可完成载荷校验，大幅降低现场调试的工作量。端盖与罐体的连接采用法兰螺栓紧固结构，既保证了内部弹簧腔的防护性能，避免现场粉尘、水汽进入弹簧腔造成弹簧锈蚀卡滞，也方便后期运维时拆解更换弹簧组件，无需整体拆除支撑结构。

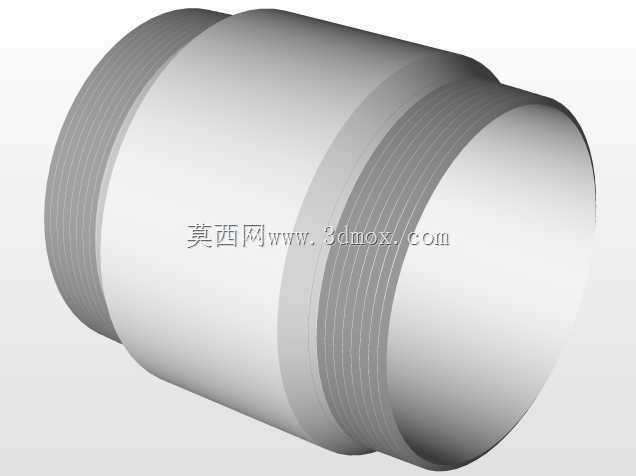

　　安装边界方面，这类组件的选型需要提前核算三个核心参数：一是管线的工作静载荷，即支撑点位需要承担的管线、介质、保温层的总重量，以此匹配对应刚度的弹簧组；二是管线的热位移量，包括位移方向和最大位移距离，确保弹簧的工作行程覆盖最大位移量，避免弹簧压并或过度拉伸失效；三是安装空间的尺寸边界，圆柱形罐体的外径需要预留足够的安装操作空间，底部方形法兰的螺栓孔距要匹配现场生根结构的预留孔位，顶部吊杆的连接螺纹规格要与上部吊点的接口匹配，避免现场二次改制。

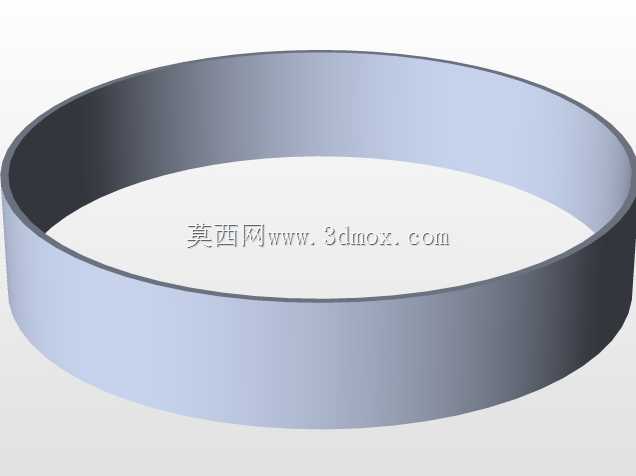

　　实际建模过程中，需要重点关注几个配合面的公差设计：弹簧与罐体内壁的间隙要控制在合理范围，间隙过小容易出现弹簧卡滞，间隙过大会导致弹簧受力偏斜，影响支撑精度；底部法兰的安装面平面度需要满足形位公差要求，避免安装后罐体倾斜导致弹簧受力不均；观察窗口的边缘要做倒钝处理，避免安装调试时划伤操作人员，同时窗口处可加装透明防护板，在不影响观察的前提下提升防护等级。

　　不同于普通刚性支吊架，这类弹性支撑组件的受力特性是非线性的，建模时需要对弹簧的刚度曲线做精准拟合，确保虚拟装配后做运动仿真时，支撑力的变化与实际工况一致，为后续的管线应力分析提供准确的支撑边界条件。在管线系统的整体应力校核中，这类弹性支撑的刚度参数是重要的输入条件，直接影响整个管线系统的应力计算结果，因此三维模型的参数化设计尤为重要，可通过调整弹簧线径、有效圈数、中径等参数快速生成不同载荷等级的模型，适配不同项目的选型需求。

　　现场安装时，组件通常需要先做预压缩定位，通过预紧螺栓将弹簧压缩到设计冷态位置，待管线安装完成、介质充压升温后，再拆除预紧定位装置，让弹簧进入正常工作状态，模型中也需要预留预紧螺栓的安装位置，方便现场安装操作。此外，罐体表面通常会做防腐涂装处理，适配不同的现场腐蚀环境，比如沿海厂区的项目会提升防腐等级，采用热浸锌或重防腐涂层，延长组件的使用寿命。
