工业光电式检测传感器外观结构三维设计

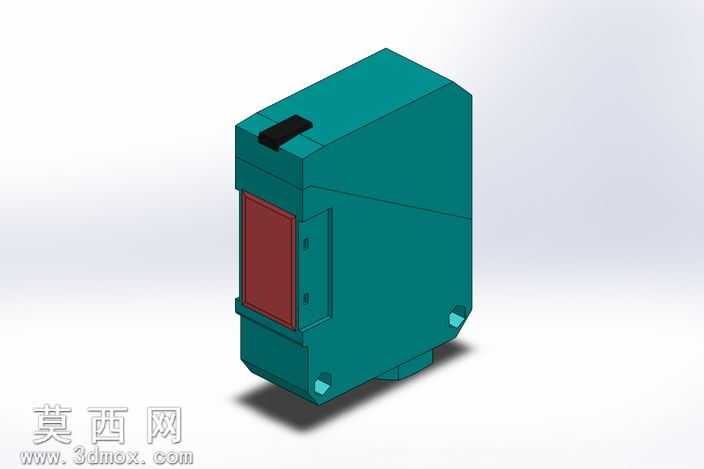

本作品为工业用光电式检测传感器的三维建模设计，建模过程依托三维参数化设计逻辑完成，首先对传感器的整体外形进行基准定位，以长方体主体结构为基础框架，通过拉伸、切除等基础建模命令构建出产品的主体壳体轮廓，严格遵循工业传感器的实际安装尺寸比例进行参数约束，确保模型各部位尺寸符合工控元件的通用安装规范。在细节建模阶段，针对前端的检测窗口区域，单独构建嵌入式的窗口安装槽结构，将橙红色的检测透镜面板与绿色壳体做装配层级的区分，通过凸台命令做出壳体侧面的安装定位凸缘，在凸缘与壳体底部对应位置设计安装固定孔位，孔位处做沉孔结构处理，还原真实传感器的螺丝安装适配结构；顶部的调节拨槽结构通过切除命令精准开槽，还原现场调试时的调节操作结构特征。材质与渲染处理上，主体壳体部分赋予哑光深绿色工程塑料材质，调整材质的粗糙度参数模拟工业塑料外壳的磨砂质感，避免过度反光带来的不真实感；前端检测窗口赋予半透明橙红色光学材质，调整材质的透光率与折射参数，模拟光学透镜的通透质感与滤光特性；安装孔位内部赋予深灰色金属材质，还原内嵌金属衬套的结构特征。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方45度角投射，搭配辅助补光弱化结构阴影，清晰呈现壳体的棱角转折与各部位的结构层次，同时添加微弱的环境反射效果，让塑料材质的质感表现更贴近真实工业产品。结构设计上充分考虑传感器的实际使用场景，壳体边角做微小的圆角处理，避免工业场景下的磕碰应力集中，底部的安装基座与主体壳体做一体化建模处理，保证结构强度的同时简化安装流程，侧面的定位凸缘既可以辅助安装对位，也能在多传感器并排安装时起到间隔防呆的作用。整体建模过程严格遵循工业元件的设计逻辑，所有结构特征均服务于实际安装与检测功能，没有冗余的装饰性结构，完整还原了这类反射式光电传感器的外观与装配结构特征，可用于工控系统布局演示、设备装配模拟、产品宣传展示等多个场景。
