德国施迈赛光电式工业传感器三维建模

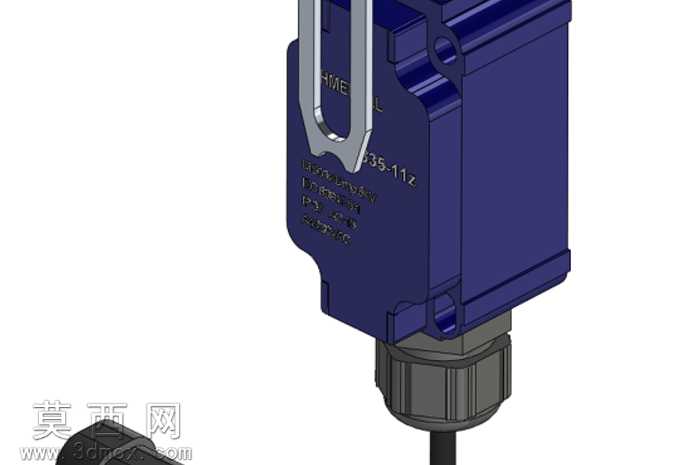

本作品为德国施迈赛品牌工业光电传感器的三维参数化建模成果，建模过程以实物测绘尺寸为基准，采用SolidWorks软件完成全结构特征搭建，严格还原产品的真实工业外观与内部装配逻辑。建模初期先梳理传感器的整体结构组成，将其拆分为上部传感主体外壳、中部金属安装挂片、下部线缆锁紧接头三个核心模块，按照自下而上的装配思路逐件绘制零件特征。主体外壳部分采用深蓝色工程塑料材质，建模时通过拉伸凸台构建外壳基础轮廓，再使用切除命令精准还原外壳表面的品牌标识刻印、型号字符凹槽、侧边安装固定孔位，同时对壳体边缘的圆角过渡、加强筋结构做了细致处理，避免建模出现生硬棱角，还原注塑外壳的真实工艺特征。金属安装挂片采用不锈钢材质，建模时重点还原挂片的异形轮廓、开口式安装槽结构，对挂片表面的冲压折弯角度做了参数化约束，保证挂片与主体外壳的装配间隙符合实际产品的配合公差，可实现真实的安装调节功能模拟。下部线缆锁紧接头采用灰黑色工程塑料材质，建模时还原了接头的六角防滑纹理、螺纹锁紧结构、线缆穿入孔位，接头与主体外壳的衔接处做了密封台阶特征，还原工业传感器的防护结构设计。渲染阶段针对不同部件赋予对应材质属性，塑料外壳调整为哑光磨砂质感，金属挂片赋予拉丝不锈钢材质，锁紧接头调整为半哑光硬质塑料质感，同时添加环境光影效果，突出壳体表面刻印字符的凹凸细节、各部件的装配层次。整体建模过程严格遵循工业元件的设计规范，所有特征均做了参数化约束，可根据同系列不同型号的尺寸参数快速修改调整，模型可直接用于工业自动化产线的虚拟装配仿真、工控系统方案展示、设备运维培训素材制作等场景，完整还原了施迈赛工业传感器的结构特点与外观细节，具备较高的工业应用参考价值。
