矿浆分级用斜式底流箱体结构设计

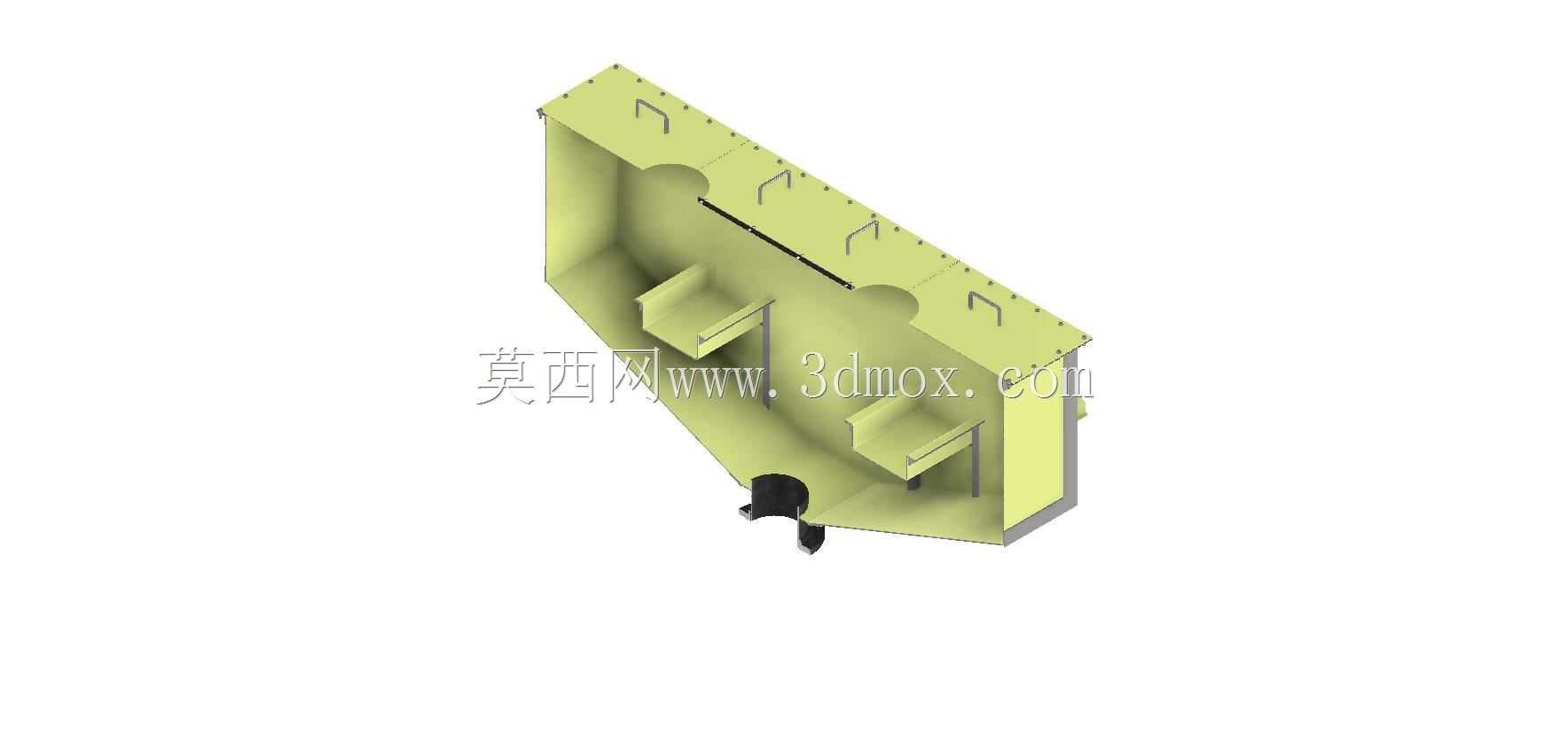

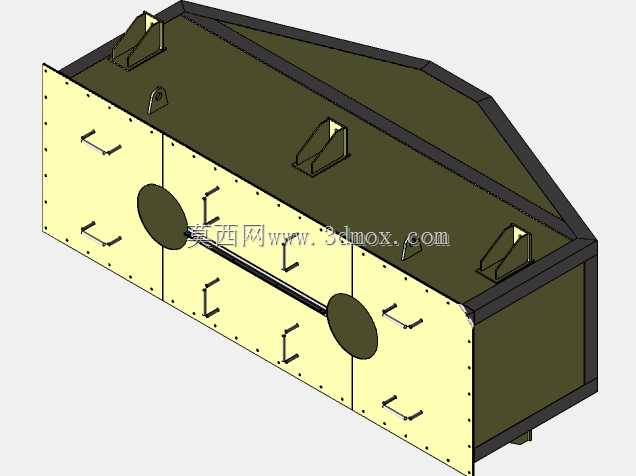

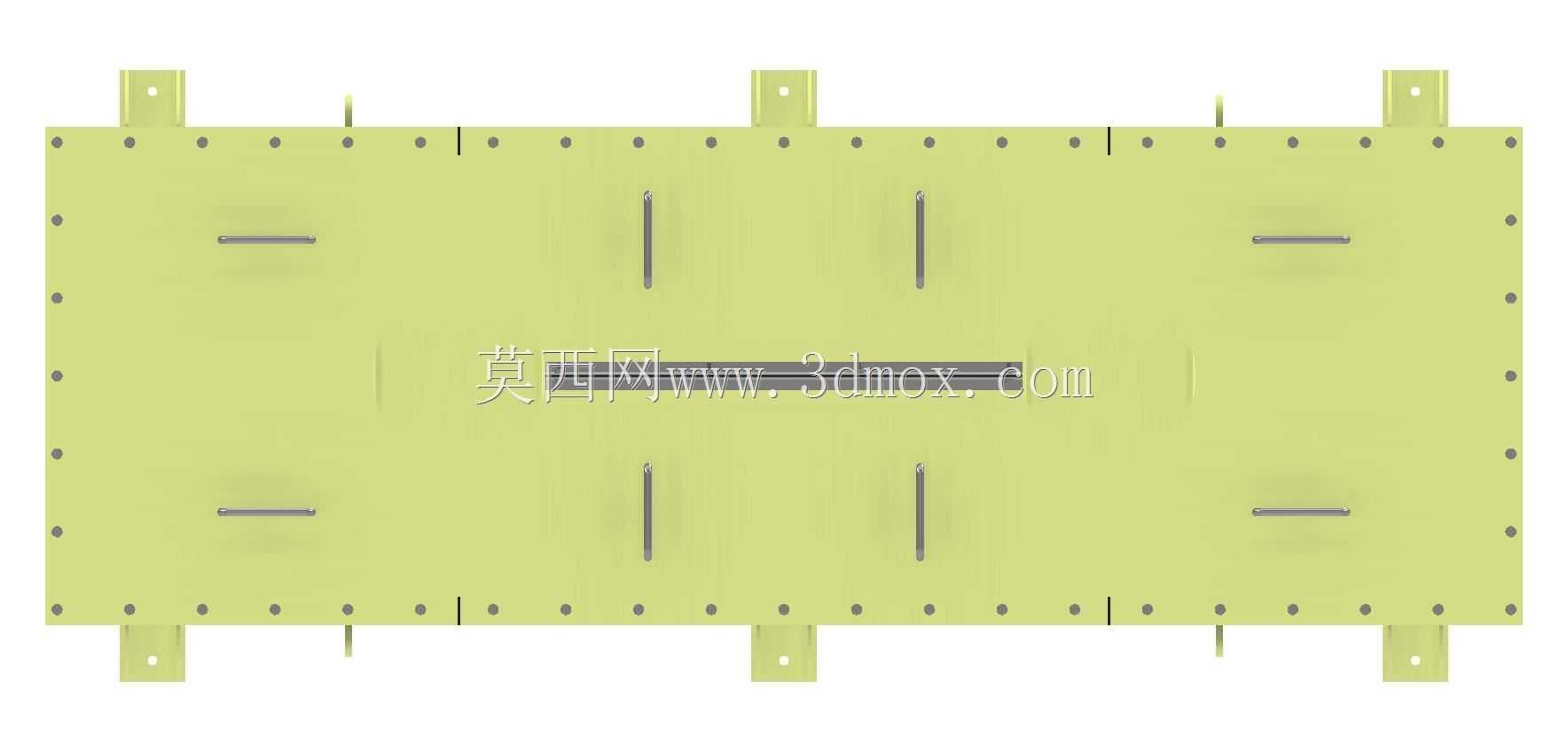

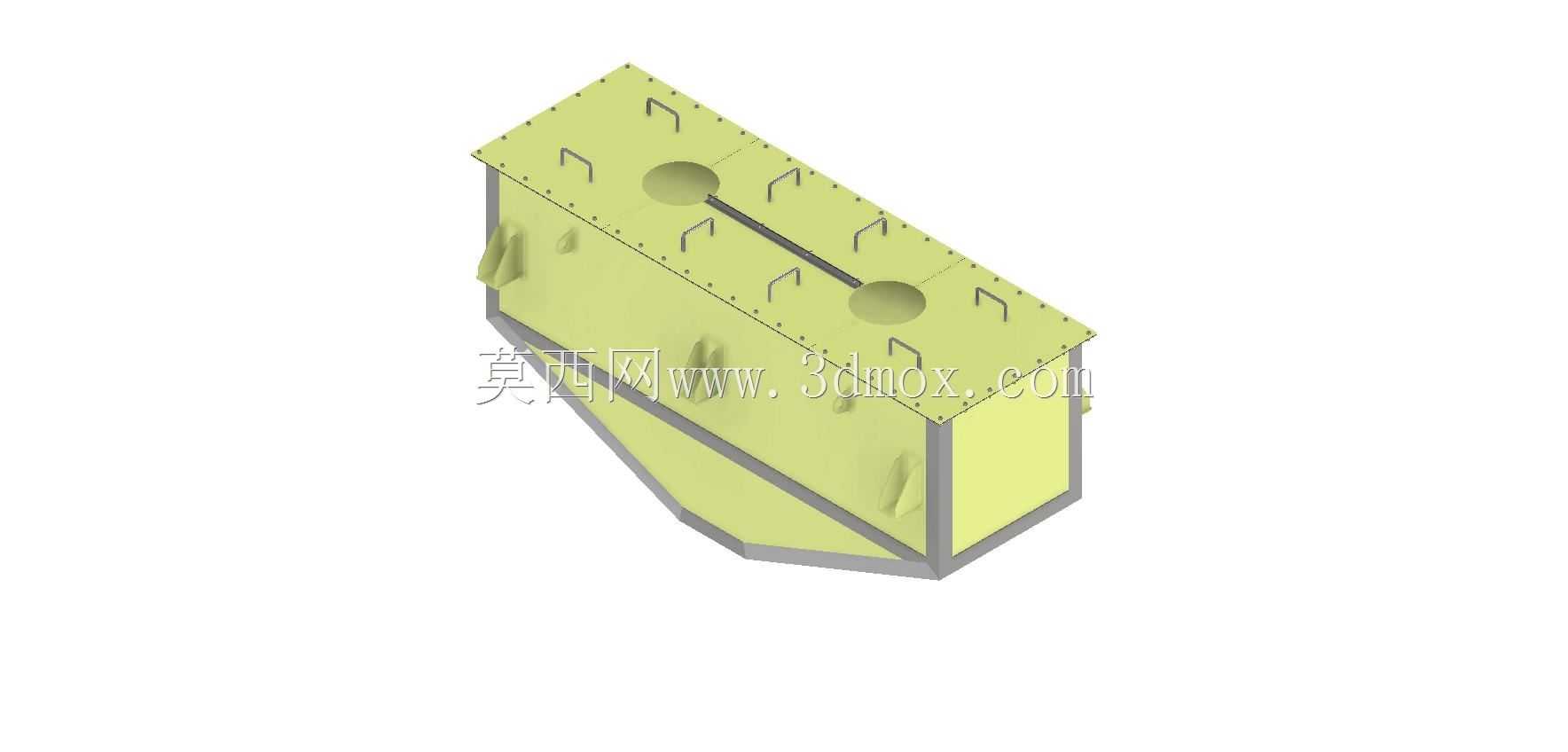

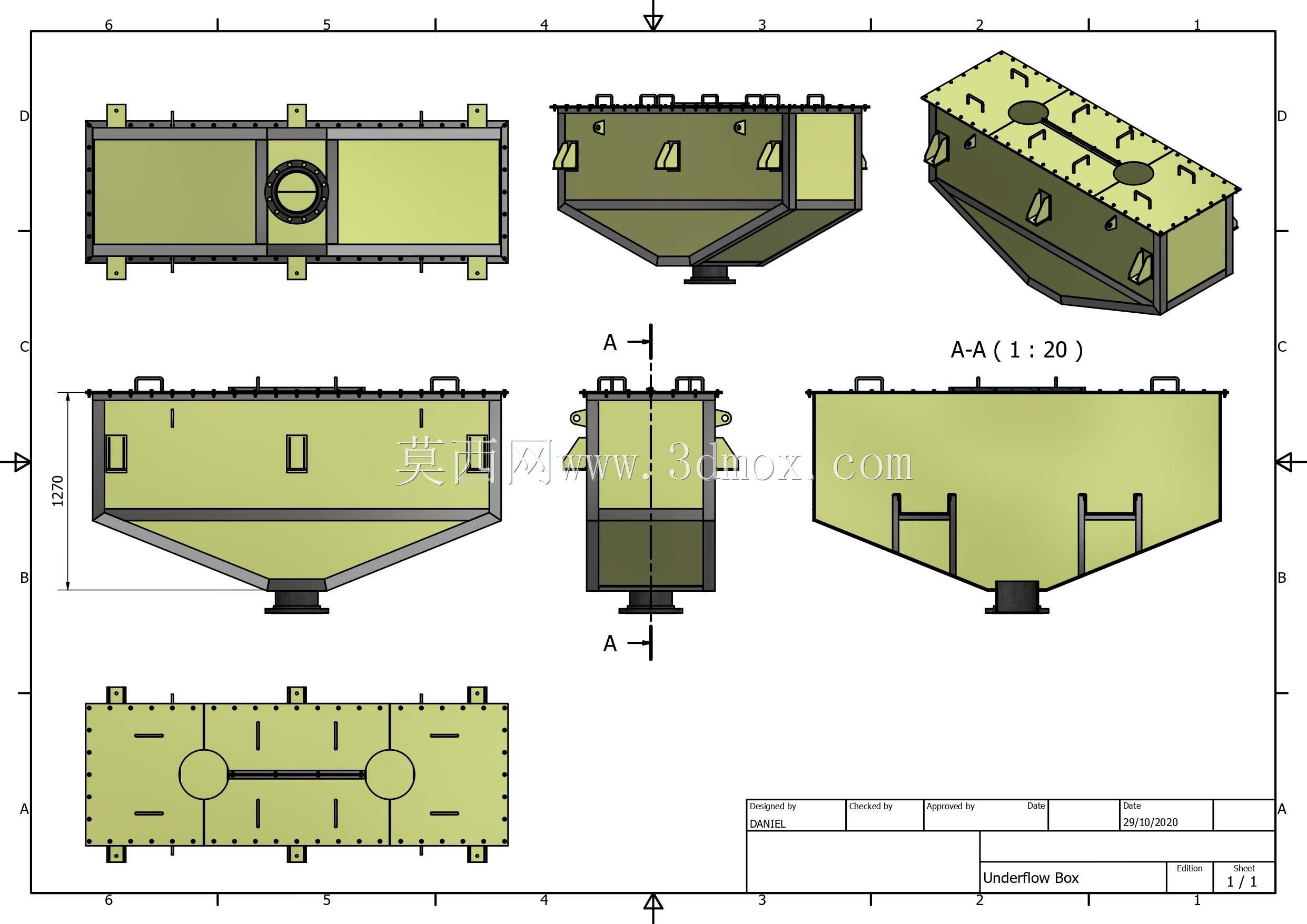

　　在选矿厂磨矿分级回路、重选作业的矿浆预处理环节，底流箱是衔接分级设备与后续输送、分选工序的关键流体缓冲构件，日常运行中承担着粗颗粒矿浆暂存、流向分配、稳流沉降的核心作用，避免大流量矿浆直接冲击后续泵体或分选设备造成的流场紊乱、管路磨损加剧问题。这款斜式结构的底流箱，整体采用上宽下窄的楔形腔体设计，顶部设置两个圆形进料接口，可同时对接两台旋流器的底流排料口，适配双系列并行的磨矿分级生产线布局，减少多管路汇流时的紊流冲击。箱体顶部法兰面均匀布置吊装吊耳与螺栓连接孔，既满足车间内整体吊装就位的施工需求，也可通过螺栓与上部进料溜槽、密封盖板实现刚性连接，防止矿浆飞溅外溢。箱体侧壁设置多组加强筋结构，沿腔体高度方向均匀排布，

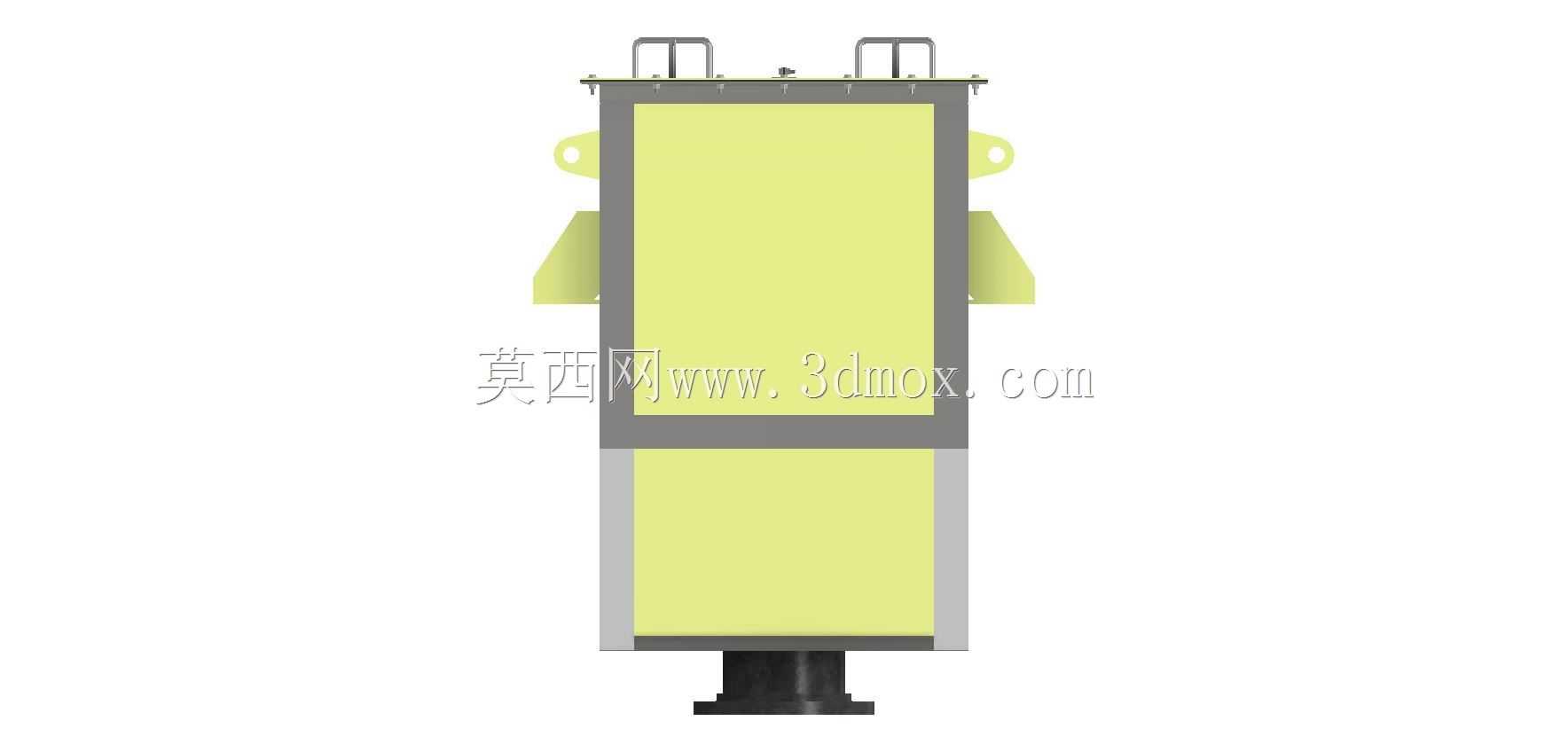

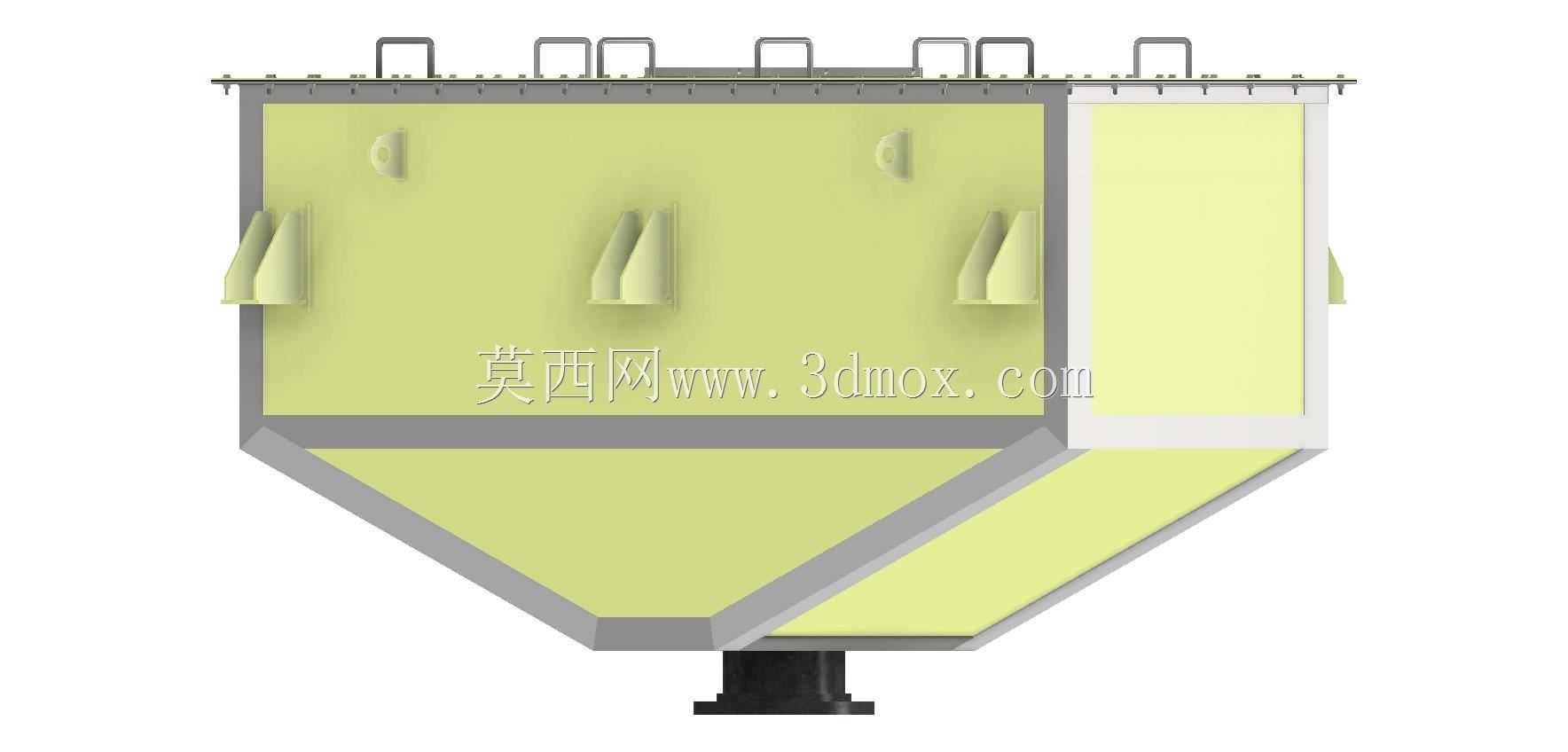

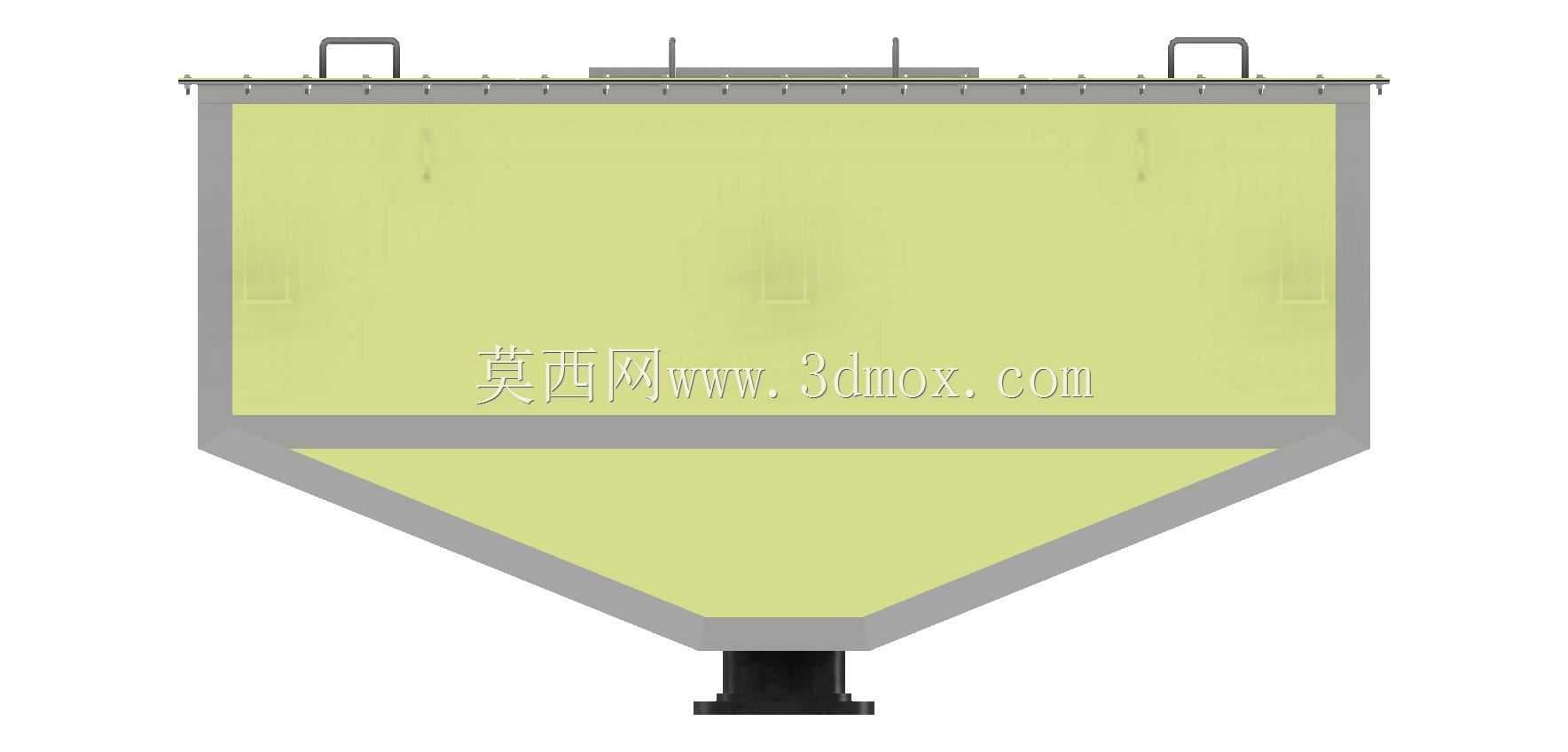

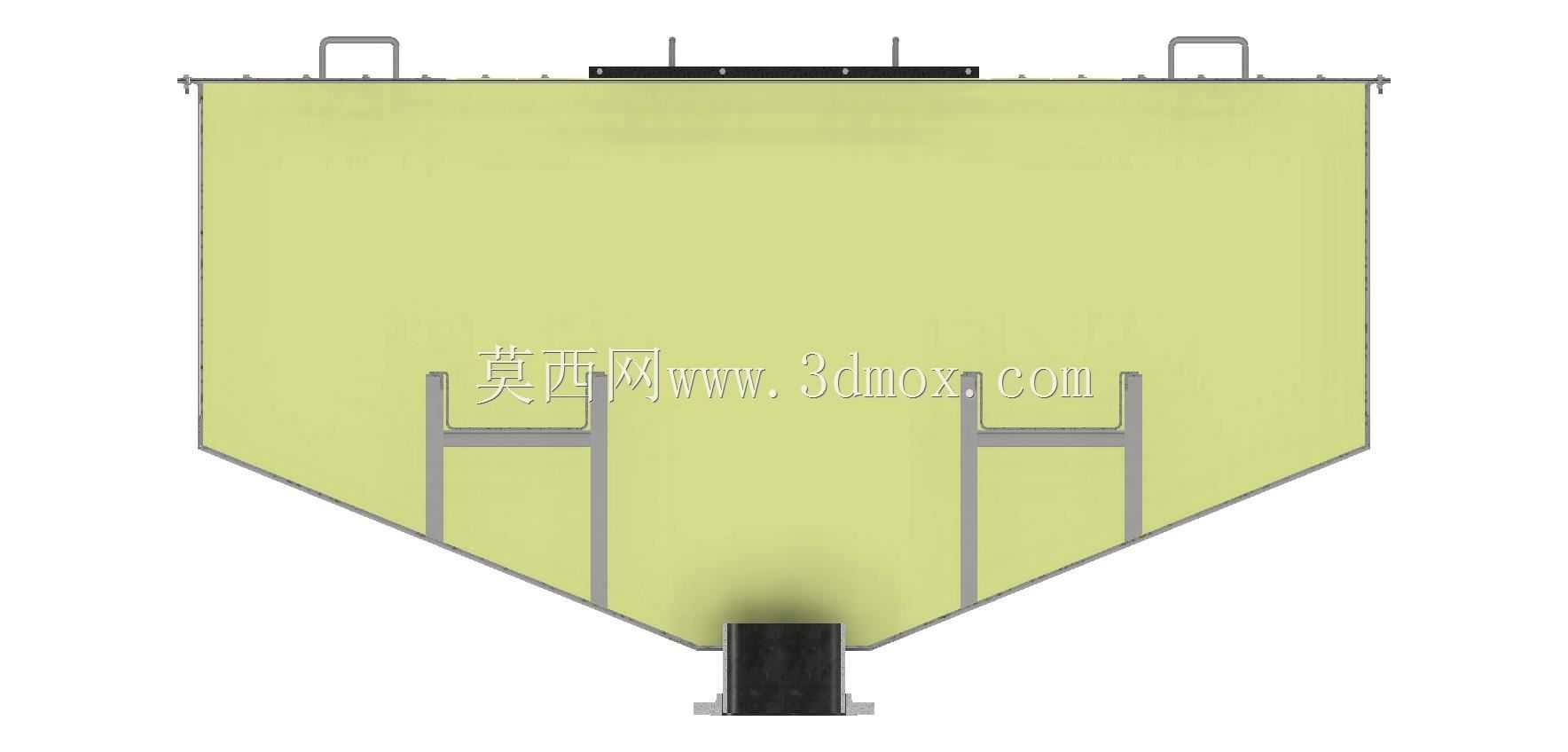

　　抵消满负荷运行时矿浆对侧壁的静压力，避免长期承压出现焊缝开裂、侧板变形问题，筋板的排布位置特意避开了侧壁的检修开口区域，不影响后期停机时的内部清淤、衬板更换作业。从安装边界来看，该底流箱的外形尺寸为0.8m×1.42m×2.6m，安装时需预留顶部至少0.5m的吊装操作空间，底部出料口对接渣浆泵进料段时需保证同轴度偏差不超过2mm，避免矿浆偏流造成泵体叶轮单侧磨损。设计过程中特意将箱体下部设置为斜向收窄结构，倾斜角度参考矿浆内粗颗粒物料的安息角设定，保证沉降的粗颗粒能够顺利滑向底部出料口，不会在箱体内形成积料死角，减少日常生产中的清堵频次。箱体顶部的两个进料口之间设置导流隔板，将两股进料的流场在腔体内部分隔开一段距离后再汇流，

　　避免不同压力的进料直接对冲造成的液面波动，保证出料浓度的稳定性。在实际选矿生产线应用中，这类底流箱通常内衬耐磨橡胶或铸石板，应对高硬度矿浆的长期冲刷，建模时已经预留了衬板安装的厚度余量，结构工程师在后续细化设计时可直接在腔体内壁偏移出衬板厚度，无需重新调整整体安装尺寸。箱体侧面预留的液位计安装接口位置，建模时已经做了凸台加厚处理，避免后期开孔安装液位计时削弱侧壁结构强度，可直接适配常见的法兰式静压液位计，实时监测箱内矿浆液位，联动控制后续渣浆泵的运行频率，实现箱内液位的动态平衡，防止出现抽空或者溢料问题。不同于常规立式方形箱体，这款斜式底流箱的下部楔形结构能够有效缩小底部出料口的截面积，提升出料浓度的稳定性，

　　避免粗颗粒在箱底沉积造成的堵管问题，尤其适配一段磨矿后高浓度、大比重粗颗粒矿浆的输送缓冲场景。建模过程中所有焊缝位置均做了等强度的结构简化，法兰连接孔的位置度公差按照通用机械安装要求设定，可直接导出工程图用于生产下料，吊耳的承重计算按照满箱矿浆总重量的1.5倍安全系数校核，满足现场吊装作业的安全规范要求。
