格构式桁架高耸支撑塔架结构

　　这类格构式桁架塔架在工程现场的应用场景十分广泛，从野外通讯基站的天线支撑、小型风力发电机组的塔架承载，到施工场地临时照明灯塔、矿区监测设备的高位架设，甚至部分景区的架空观景平台支撑结构，都能见到这类结构的身影。区别于实腹式支撑柱，格构桁架结构的核心优势在于用更少的材料实现更高的结构刚度与抗侧移能力，尤其适合10米级及以上高度的高耸支撑需求，在同等承重要求下，自重仅为实腹式钢结构的30%-40%，能大幅降低基础承载负荷，减少地基施工的成本与周期。

　　从实际用途来看，该塔架主要承担竖向荷载与水平方向的风载、偶然水平冲击力的传递作用，顶部可根据需求搭载不同功能的设备挂载平台，四周预留的连接点位可适配爬梯、线缆桥架、附属防护构件的安装，结构本身的镂空设计一方面能有效降低风阻，减少强风环境下的结构倾覆力矩，另一方面也方便后期运维人员攀爬检修，无需额外搭建独立的检修通道。

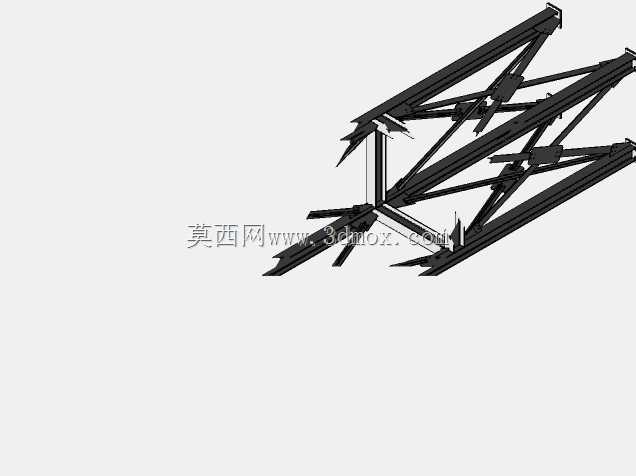

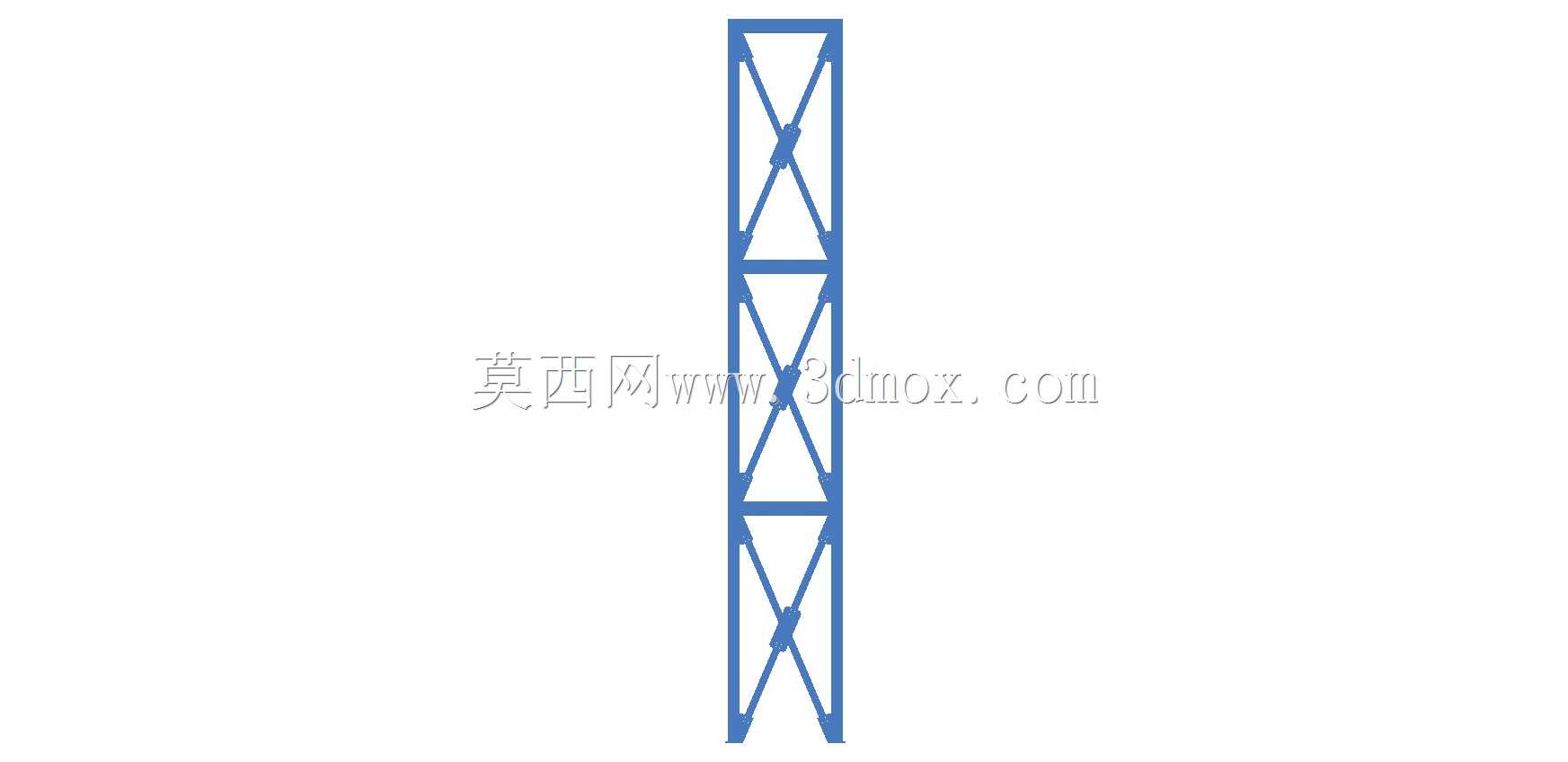

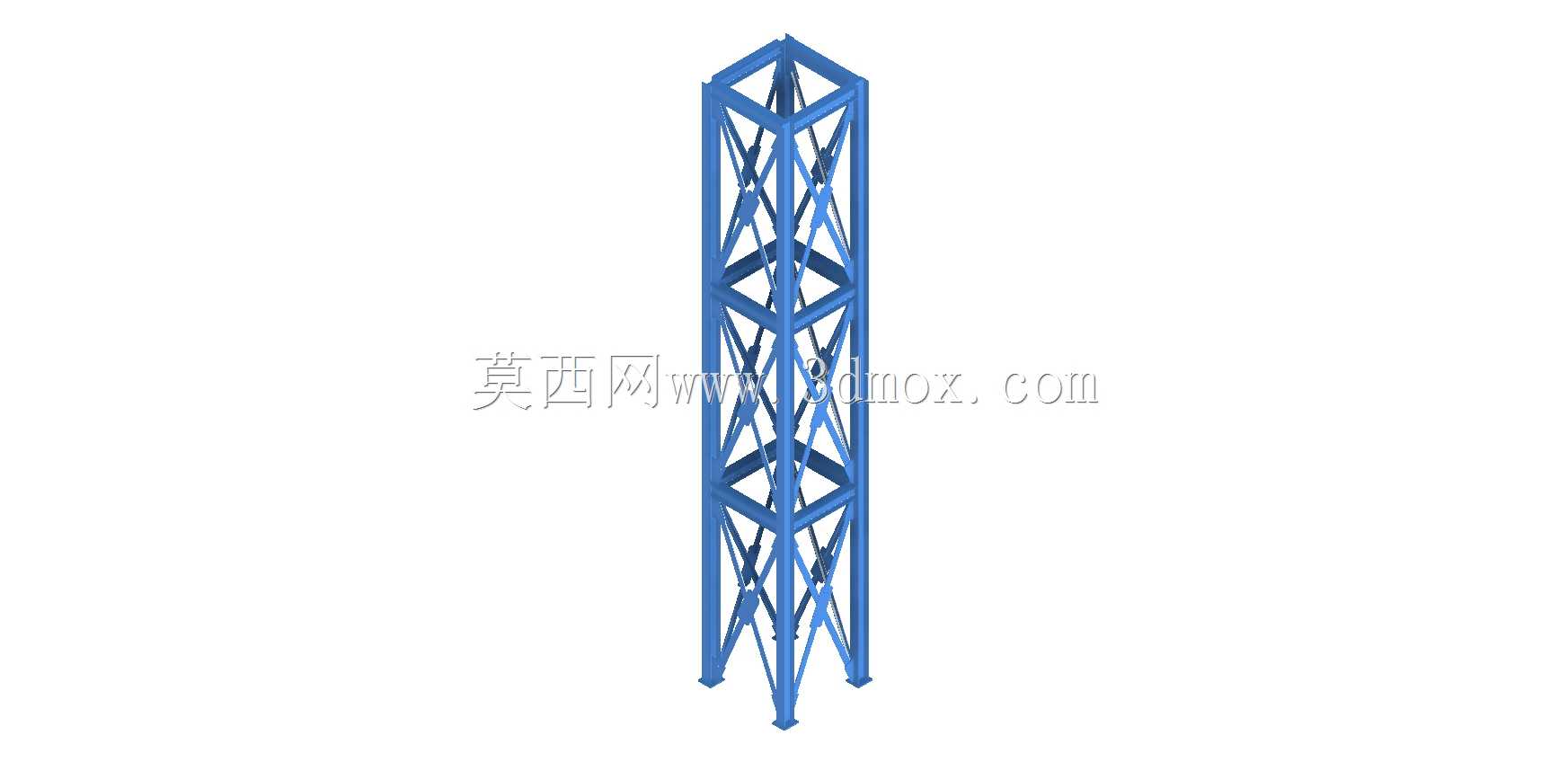

　　在功能特性上，该结构采用三角形截面的空间桁架形式，主弦杆沿塔架高度方向通长布置，腹杆采用交叉斜撑与水平横撑组合的排布方式，每间隔一段高度设置一道水平横隔面，避免单根主弦杆发生局部失稳。所有杆件之间的连接节点均采用相贯线焊接形式，相比节点板连接的形式，能减少节点处的应力集中，同时降低节点自重，避免风载作用下节点处产生额外的涡流振动。结构底部采用向外扩展的支脚形式，支脚末端预留地脚螺栓连接孔，可直接与混凝土基础上的预埋锚栓固定，安装时无需现场大量焊接作业，仅需完成螺栓紧固与节点补漆即可，能大幅缩短现场安装的工期。

　　设计思路上，该结构优先遵循等强度设计原则，主弦杆的截面规格沿塔架高度方向逐步调整，底部区域因承受的轴力与弯矩最大，采用更大规格的型材，往上随着荷载降低逐步减小杆件截面，在保证整体结构承载力满足要求的前提下，尽可能减少材料的冗余使用。腹杆的排布角度经过优化，交叉斜撑与主弦杆的夹角控制在40度到60度之间，这个角度区间内腹杆对主弦杆的支撑效率最高，既能有效约束主弦杆的计算长度，又能避免腹杆过长导致的自身失稳问题。考虑到户外使用的防腐需求，所有杆件在加工前均完成抛丸除锈处理，表面喷涂防腐涂层，焊缝位置在焊接完成后做打磨平滑处理再补涂防腐层，能适应多雨、高盐碱等不同户外环境的使用要求。

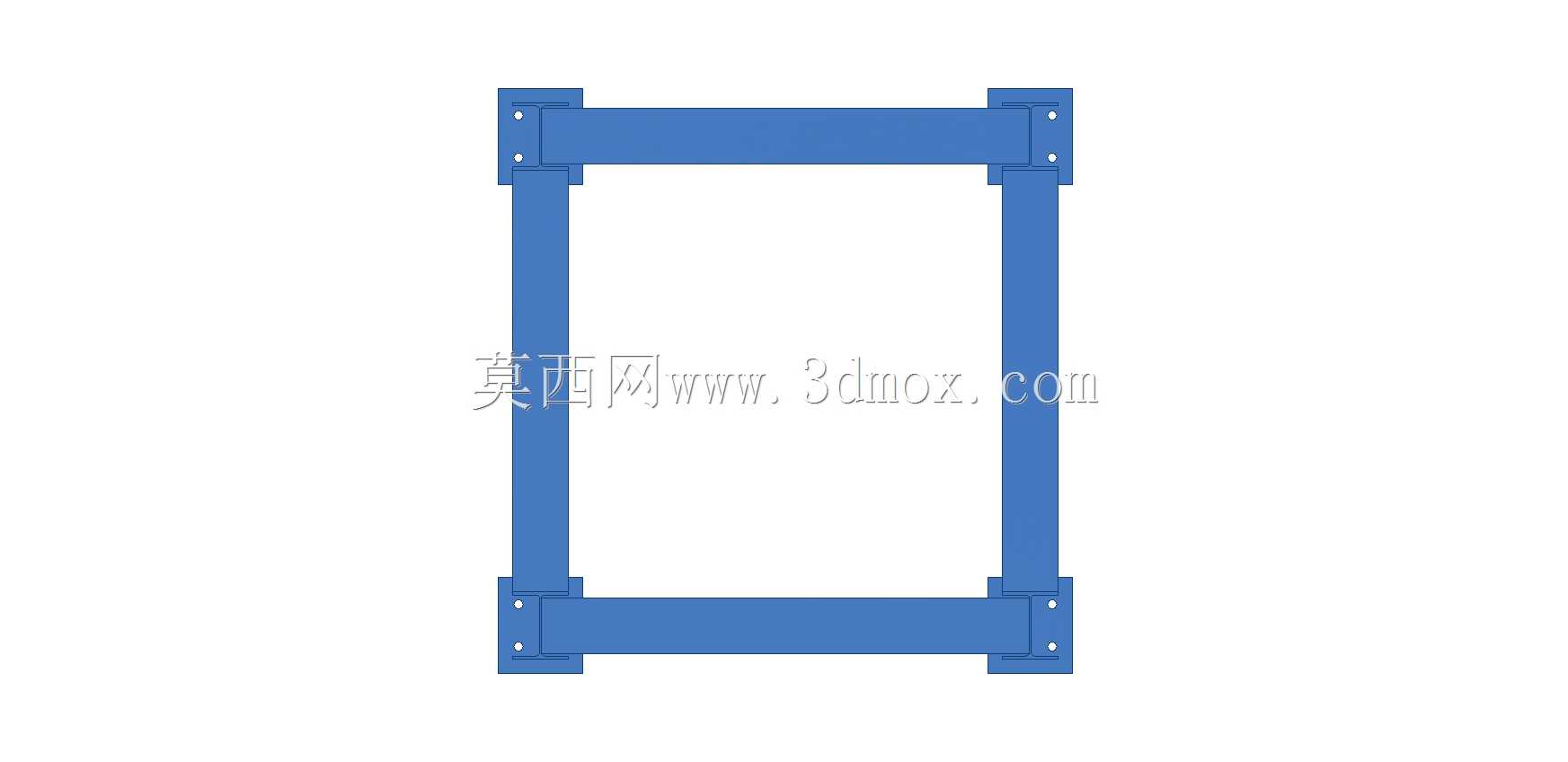

　　外形尺寸与安装边界方面，该塔架整体为等截面三角形格构结构，截面外接圆直径适配10米高度下的风载计算要求，整体高度可根据实际使用需求做模块化接长，单段标准节长度控制在2-3米，方便运输与现场吊装，单段标准节的重量控制在人工辅助小型吊装设备即可搬运的范围内，无需大型起重设备进场，适合交通不便的野外作业场景。安装时需要预留的基础边界尺寸根据塔架高度调整，10米级高度对应的混凝土基础平面尺寸需覆盖支脚外扩范围，基础预埋锚栓的定位精度需控制在2毫米以内，避免塔架安装时出现支脚孔位错位的问题。塔架安装完成后，整体垂直度偏差需控制在高度的1/1000以内，保证顶部挂载设备的运行稳定性，避免因结构倾斜导致设备运行精度受影响。

　　在结构受力验算层面，设计过程中已经充分考虑不同工况下的荷载组合，包括自重荷载、顶部设备挂载荷载、不同重现期的风荷载、覆冰工况下的附加荷载，以及检修过程中的人员活荷载，所有杆件的应力比均控制在规范允许的范围内，节点的焊缝强度也与杆件等强匹配，不会出现节点先于杆件破坏的情况。结构的自振频率经过调整，避开了常见风振频率与顶部挂载设备的运行振动频率，避免使用过程中发生共振问题，提升结构的长期使用可靠性。
