轮辐式带安装孔环形支撑结构件

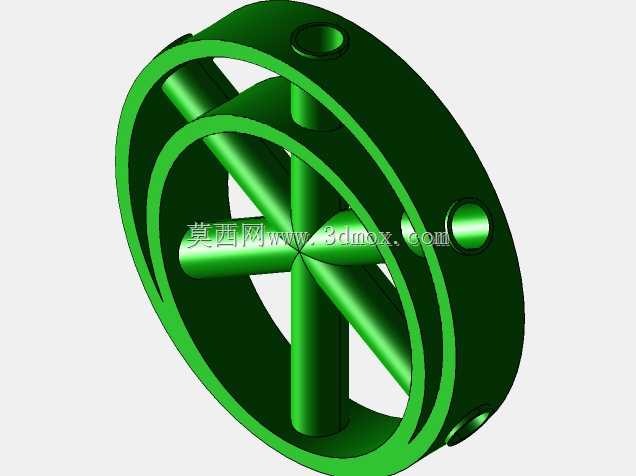

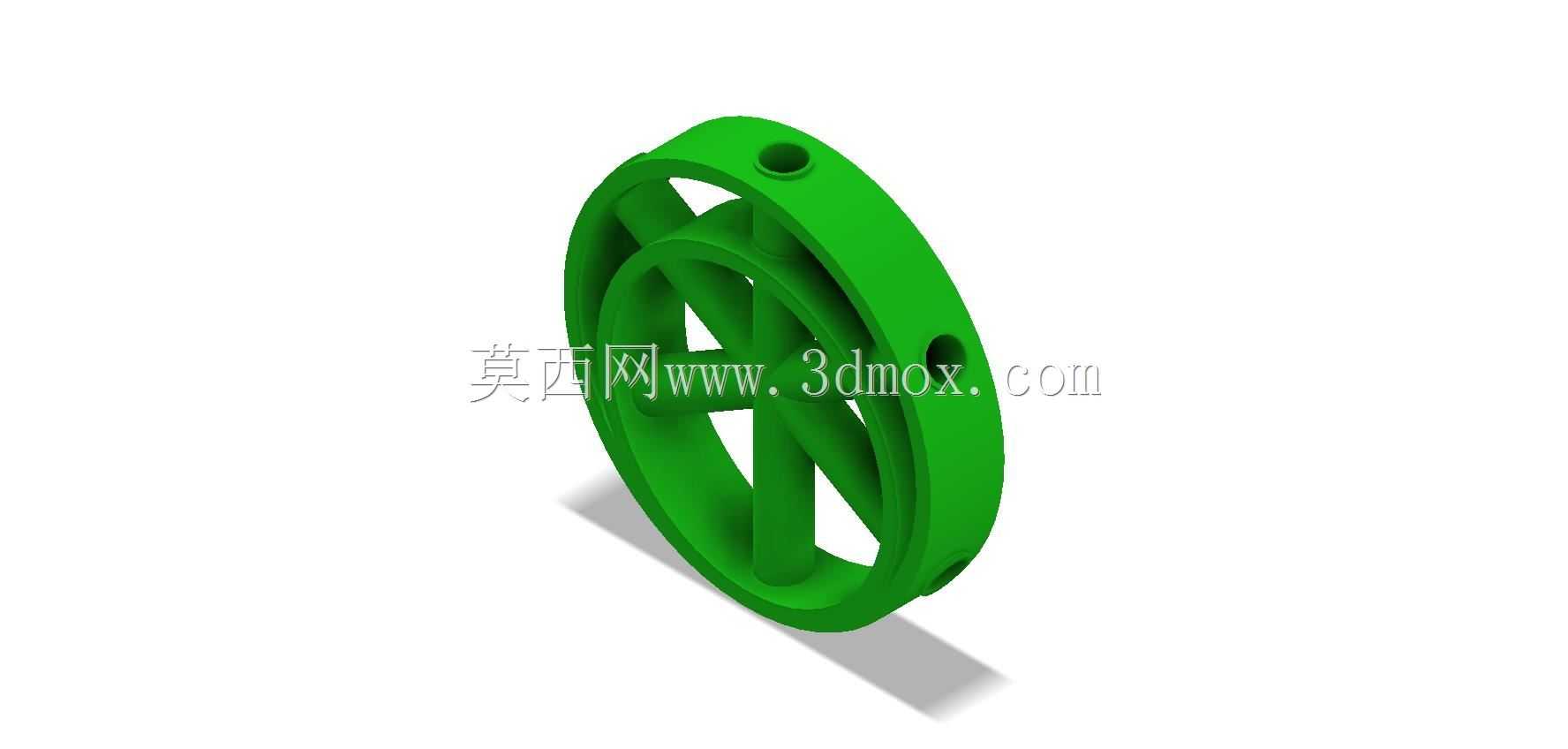

　　这类轮辐式环形支撑件，常被应用在流体管路的支撑限位、小型旋转设备的端盖定位、轻载传动系统的中间支撑场景中，在小型输送设备的辊筒端部限位、低压流体管道的法兰间支撑隔套、实验台小型旋转工装的定位座上都能见到同结构的零件身影。从结构设计逻辑来看，整体采用环形外圈搭配内部十字交叉轮辐的构型，首先是在保证整体结构刚度的前提下，尽可能降低零件自身重量，减少材料占用，同时轮辐之间的镂空区域可以为管路走线、流体介质流通、散热空间预留出足够的通流截面，避免实心结构带来的空间遮挡与重量冗余。外圈上均匀分布的轴向安装孔，是用于穿设固定螺栓，实现零件与相邻安装面的刚性连接，孔位的分布角度经过匹配常规安装法兰的孔距设计，能够适配多数同直径规格的标准安装界面，

　　不需要额外加工转接板就能完成装配。在设计这类零件的时候，首先要确认的是安装边界尺寸：外圈的外径尺寸需要匹配安装位的沉台内径，保证装配时零件能够顺利嵌入安装槽，不会出现外圈与安装腔侧壁的干涉；内圈的孔径尺寸需要根据穿过该支撑件的轴类、管路类零件的外径来确定，预留合适的配合间隙，若作为滑动支撑使用则需要控制间隙在0.1-0.3mm的区间，若作为隔套使用则可以适当放大间隙到0.5-1mm，方便装配时的对位调整。轮辐的厚度设计需要结合实际承载需求来核算，当零件用于静态支撑场景时，轮辐厚度可以适当减薄，只要满足安装时的螺栓锁紧力不会导致轮辐变形即可；如果是用于随轴旋转的动态场景，就需要校核轮辐的离心应力，同时做动平衡校验，

　　避免高速旋转时出现偏心振动。零件的轴向厚度也就是安装方向的尺寸，需要匹配相邻两个安装面之间的间距，保证螺栓锁紧后零件能够被完全压紧，不会出现轴向窜动的间隙，同时厚度也不能超过安装腔的深度，避免端盖无法完全闭合。从结构细节来看，所有的棱边都做了小尺寸的倒角处理，一方面是去除加工产生的毛刺，避免装配时划伤操作人员或者相邻零件的表面，另一方面也能在装配时起到导向作用，让螺栓更容易穿入安装孔，轴类零件更容易穿过内圈。轮辐与内外圈的连接位置做了圆弧过渡，避免直角连接处出现应力集中，在承受交变载荷或者冲击载荷的时候，不会在连接位置产生裂纹，提升零件的疲劳使用寿命。这类零件的材质选择范围较广，静态支撑场景下可以选用普通工程塑料或者铸铁材质，

　　降低采购成本；有轻量化需求的场景可以选用铝合金材质，兼顾强度与重量；如果是用于有腐蚀介质的环境，则可以选用不锈钢或者增强尼龙材质，提升耐蚀性能。在实际选型替换的时候，除了核对内外径、安装孔位、厚度这些核心尺寸，还要注意安装孔的孔径是否匹配所用螺栓的规格，避免出现孔位过小无法穿栓、孔位过大导致定位精度不足的问题。如果是用于旋转场景，还要确认零件的端面跳动与径向跳动公差，避免装配后出现旋转卡滞、偏磨的问题。轮辐的构型除了十字交叉形式，也可以根据实际通流需求调整为三辐条、六辐条的形式，但十字辐条的结构刚度对称性更好，加工也更简便，是这类支撑件最常用的结构形式。在三维建模过程中，这类零件优先采用旋转凸台生成基础的环形基体，再通过拉伸切除生成轮辐间的镂空区域与安装孔，最后添加倒角与过渡圆角特征，建模时需要注意安装孔的位置度约束，保证多个安装孔相对于中心轴线的角度等分误差控制在允许范围内，避免装配时出现孔位错位的问题。对于需要做有限元校核的场景，可以在完成基础建模后，给安装孔位置添加固定约束，在内圈或者对应承载面添加实际工况的载荷，核算整体的变形量与应力分布，对应调整轮辐厚度或者过渡圆角的尺寸，在满足强度要求的前提下尽可能优化结构重量。
