长距离物料输送用倾斜式过滤导料槽

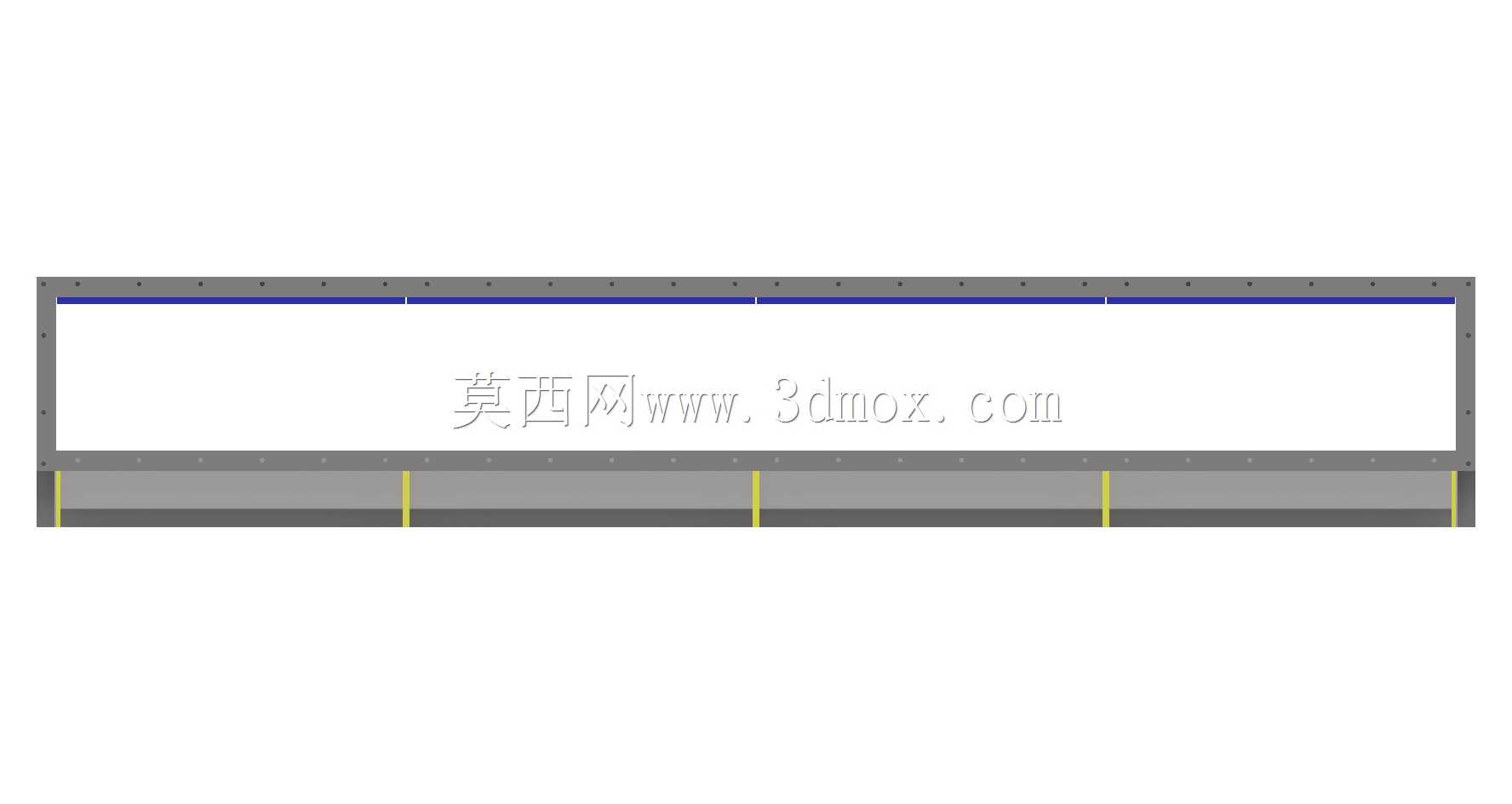

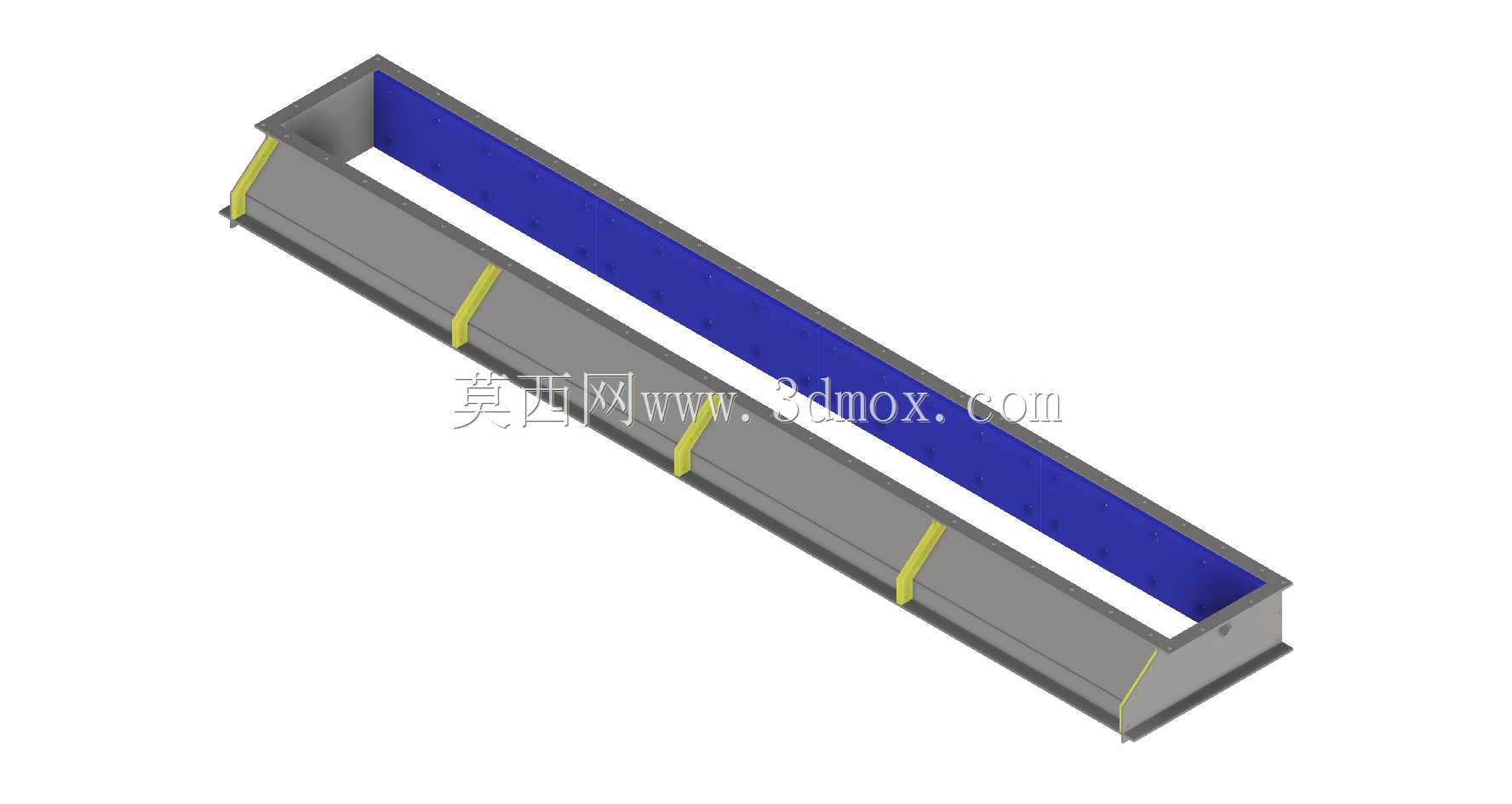

　　在散料中转输送的作业场景里，这类倾斜布置的过滤导料槽常衔接在上下游输送设备的落差段，尤其适配矿料、粮谷、散装工业原料这类需要在输送过程中完成粗滤除杂的工况，相比水平布置的过滤结构，倾斜槽体依靠物料自身重力实现滑移送料，不需要额外配置动力推料组件，能大幅降低中转环节的设备投入与运维成本。从结构设计逻辑来看，整个槽体采用通长的U型敞口截面，槽体内侧铺设的耐磨衬层直接接触滑移物料，避免物料长期冲刷磨损槽体主结构，衬层通过分段的压紧箍带与槽体侧壁固定，更换时不需要整体拆解槽体，只需要松开对应段的箍带就能抽出磨损衬层，适配长时间连续作业的快维需求。槽体整体长度为4米，倾斜角度的设定匹配散料的自然安息角，既不会因角度过小导致物料在槽内堆积堵料，

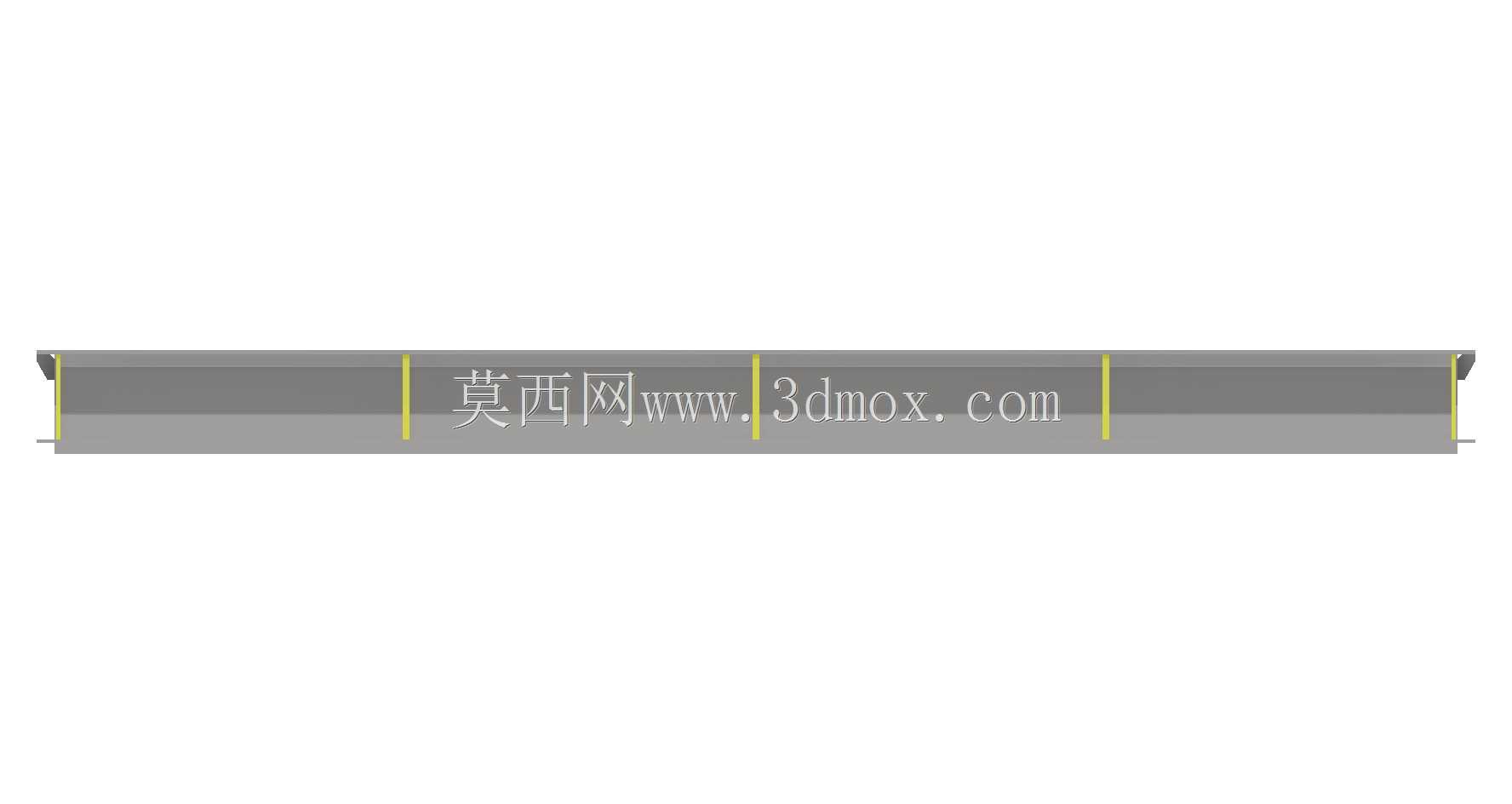

　　也不会因角度过大造成物料滑移速度过快冲击下游设备，槽体两端的连接法兰预留了标准螺栓孔位，可直接与上游落料斗、下游接料设备的接口对位安装，安装时只需要保证槽体纵向的直线度偏差控制在允许范围内，就能避免物料偏载蹭壁的问题。槽体的过滤功能集成在衬层与槽壁的配合结构里，物料沿倾斜槽面下滑的过程中，符合粒径要求的物料会通过槽面的过滤间隙进入下游输送环节，大尺寸的杂物、结块料会沿槽面滑移到末端的排杂口被分离出去，不需要额外设置独立的筛分动力单元，整个过滤输送过程完全依靠重力完成，在户外散料中转、矿区物料转运、粮食仓储进料这类供电配套有限的场景里适配性极强。设计时槽体的侧壁采用折弯成型的钢板拼焊结构，外侧的加强箍带沿槽体长度方向等距布置，

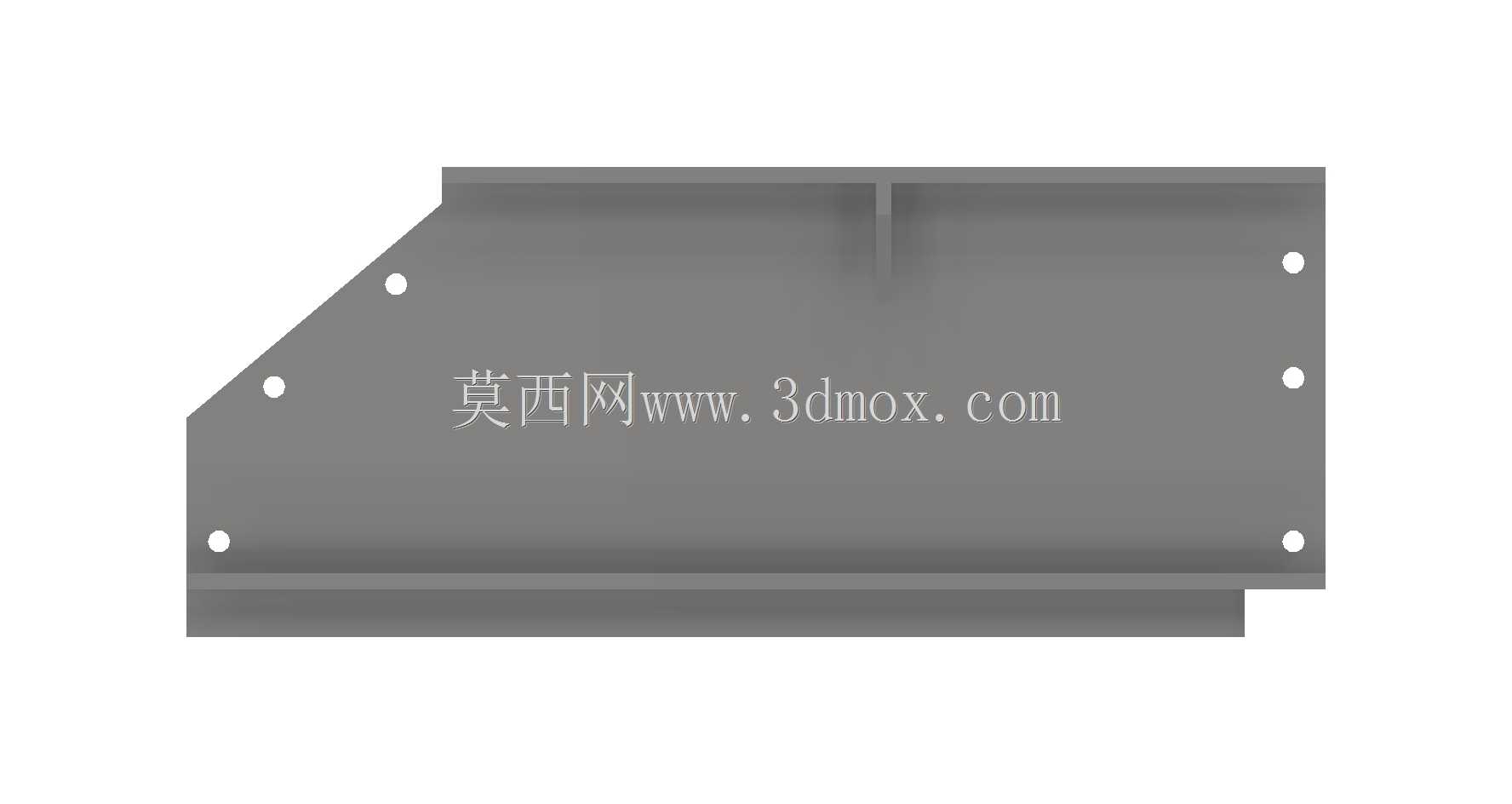

　　抵消槽内物料堆积产生的侧向张力，避免槽体长期受载出现侧壁外胀变形，槽体端部的端板采用加厚钢板焊接，既作为槽体的结构封板，也预留了与上下游设备连接的安装基准面，安装时可以通过端板的定位止口快速对齐接口，减少现场安装的对位调整工作量。从实际使用的角度看，这类斜槽不需要配置转动部件，日常运维只需要定期检查衬层磨损情况、箍带紧固状态即可，相比带筛分功能的动力输送设备，故障点大幅减少，适合在高粉尘、露天布置的恶劣工况下长期运行，槽体的敞口设计也方便作业人员随时观察槽内物料流动状态，出现堵料时可以快速疏通，不需要拆解封闭的机壳结构。在结构细节处理上，槽体所有与物料接触的焊缝都做了打磨平滑处理，避免焊缝凸起挂住物料造成积料，

　　箍带与衬层接触的位置加设了橡胶垫层，避免箍带压紧时割裂衬层，同时也能抵消衬层受温度变化产生的伸缩量，防止衬层受热胀冷缩影响出现起拱或者拉裂的问题。这类导料过滤斜槽的安装边界需要预留足够的倾斜布置空间，槽体下方不需要设置复杂的支撑框架，只需要在两端连接位置和中部等距设置支撑点就能满足承载要求，支撑点的高度差根据设计倾斜角度计算确定，现场安装时可以通过调整支撑点的高度微调槽体角度，适配不同流动性物料的输送需求，比如流动性较好的颗粒料可以适当减小倾斜角度，流动性稍差的粉料可以适当加大倾斜角度，保证物料滑移顺畅不堆积。
