立式带侧接口承压过滤罐体结构设计

　　在流体处理系统的现场布局中，这类立式承压罐体的安装边界往往受限于周边管线排布与操作空间，设计阶段首先要锚定安装区域的净空要求，适配医疗配套区域1.2米的通道预留宽度，保证罐体周边留出足够的法兰拆装、滤芯更换的操作余量，罐体总高匹配2.18米的人行床旁设备安装高度上限，避免顶部接口与上层管线、吊顶结构产生干涉。从实际用途来看，这类罐体主要承担流体介质的杂质截留、气液分离或者多相介质缓冲功能，在医用供水、小型工业循环水系统、洁净流体输送场景中应用广泛，顶部接口用于接入待处理的上进流体，侧部斜向设置的大口径接口用于处理后介质的导出或者排污、滤芯更换操作，底部的小接口用于排空残液或者接入反冲洗管路，三个接口的角度设置经过现场运维验证，

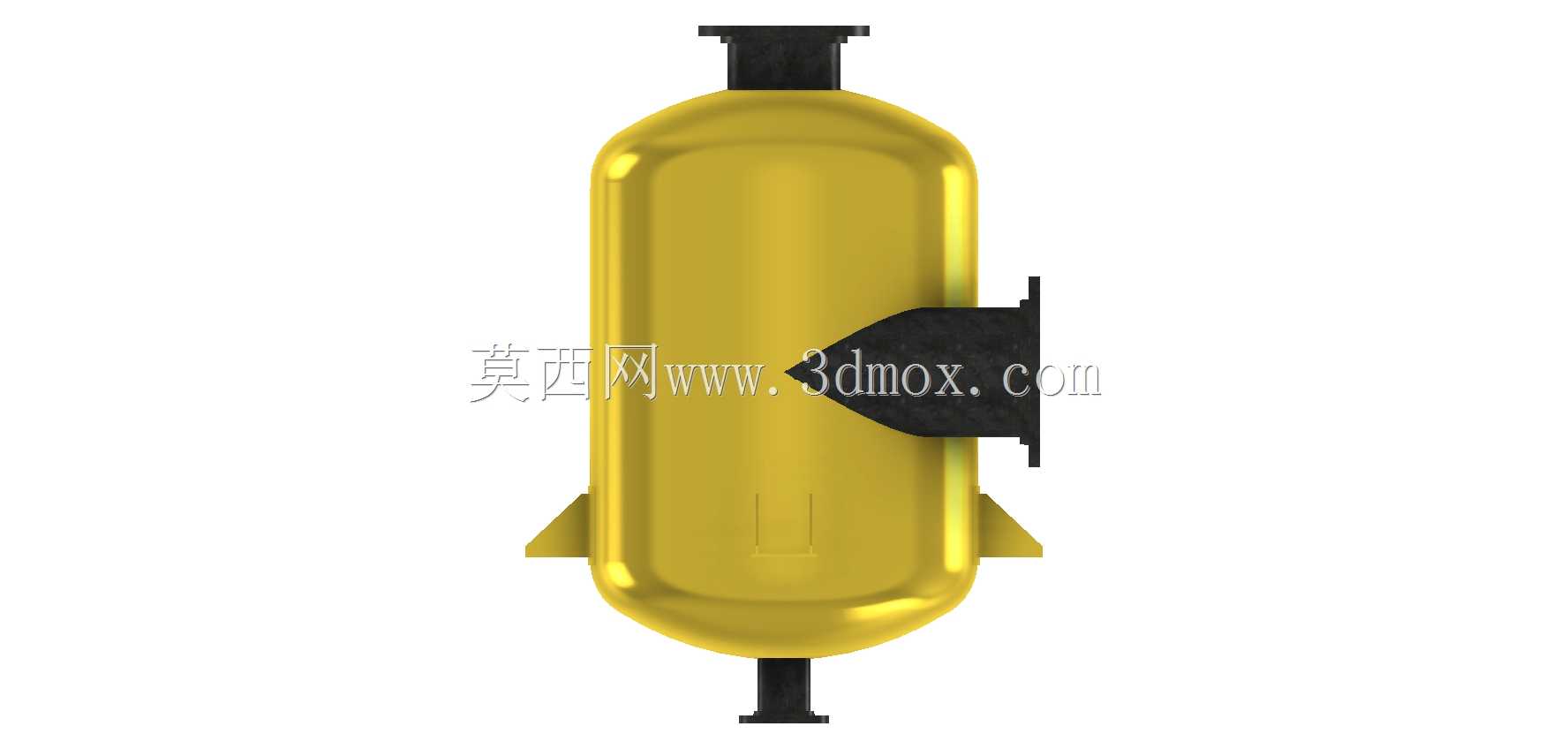

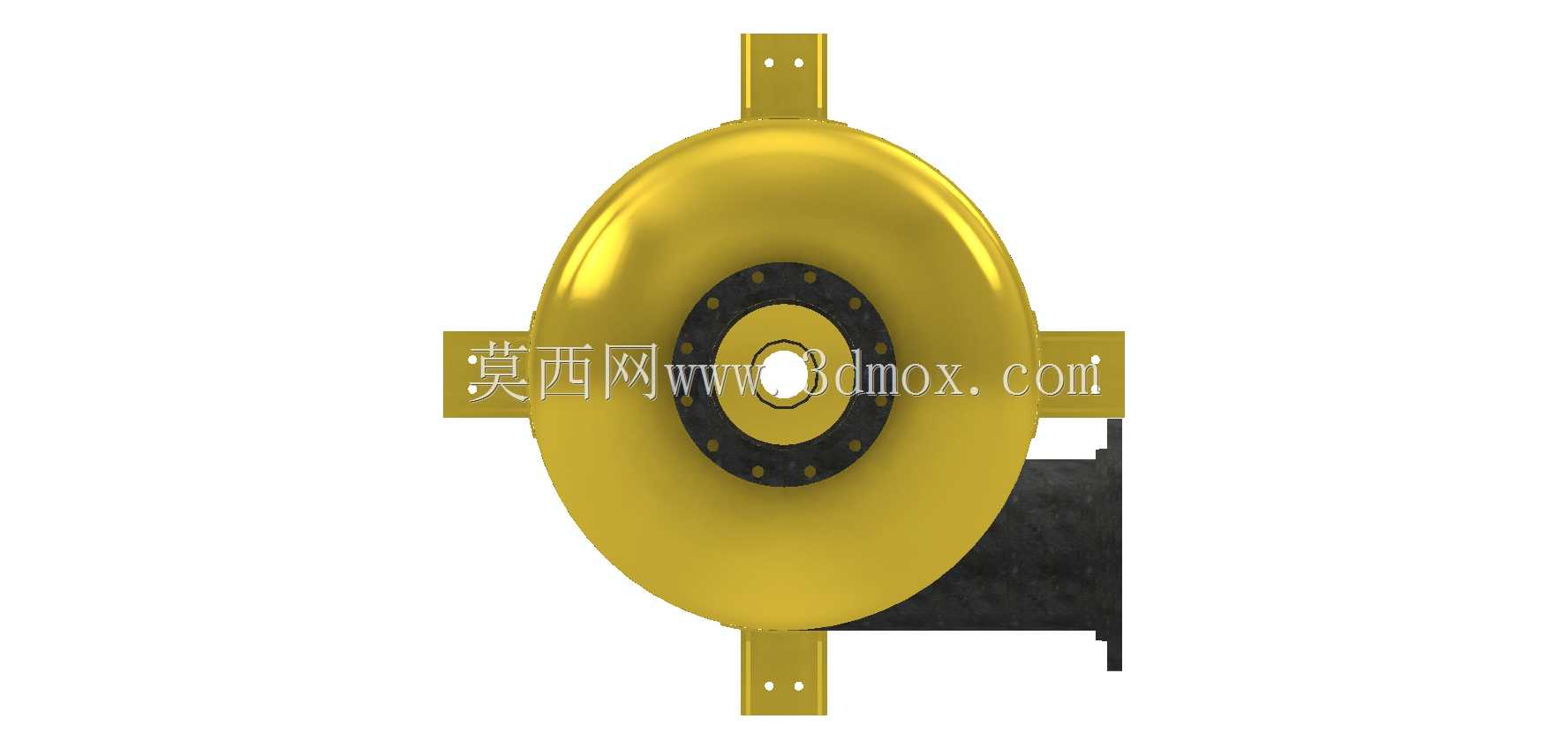

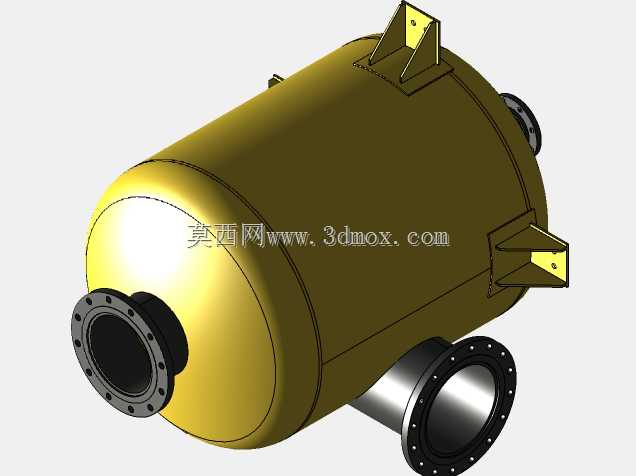

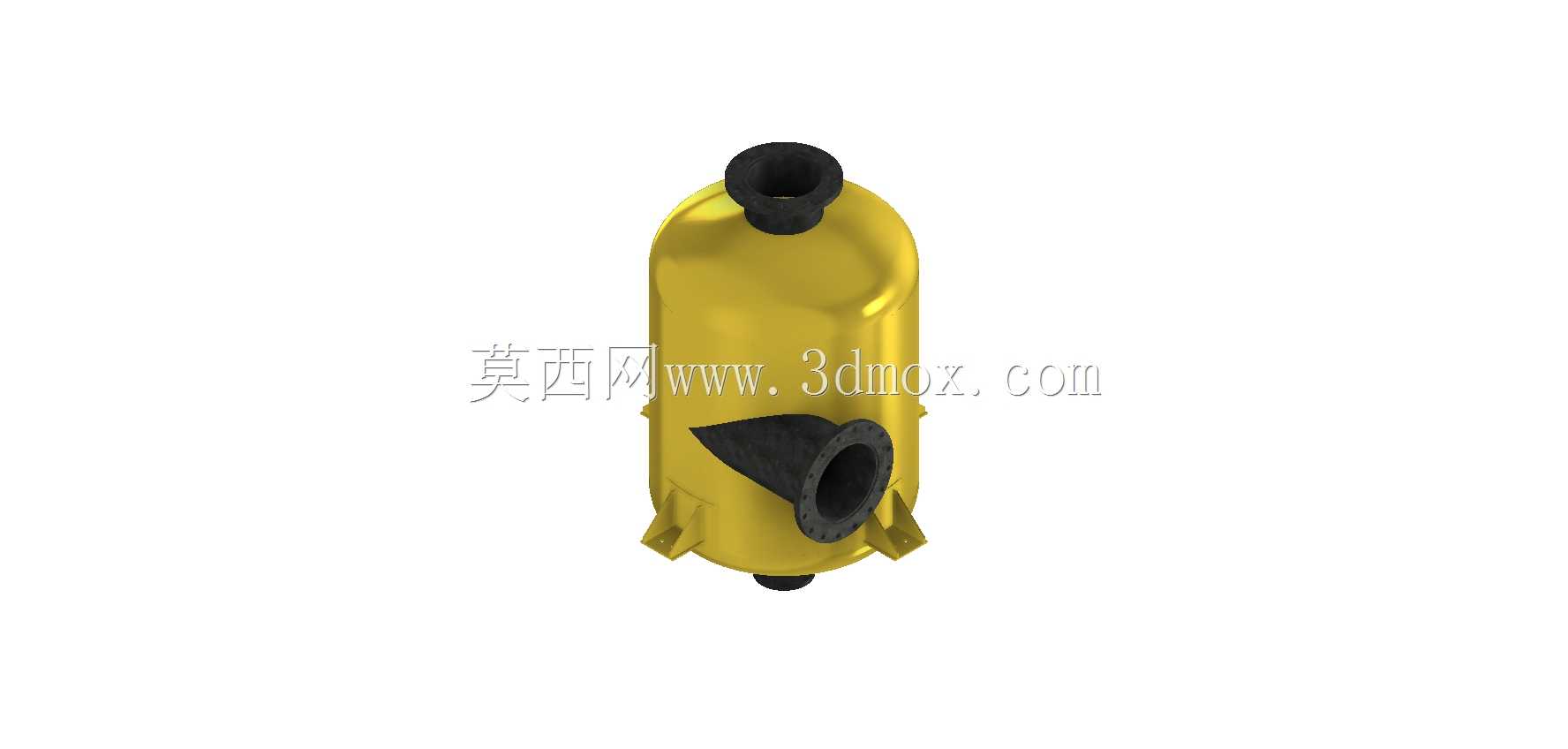

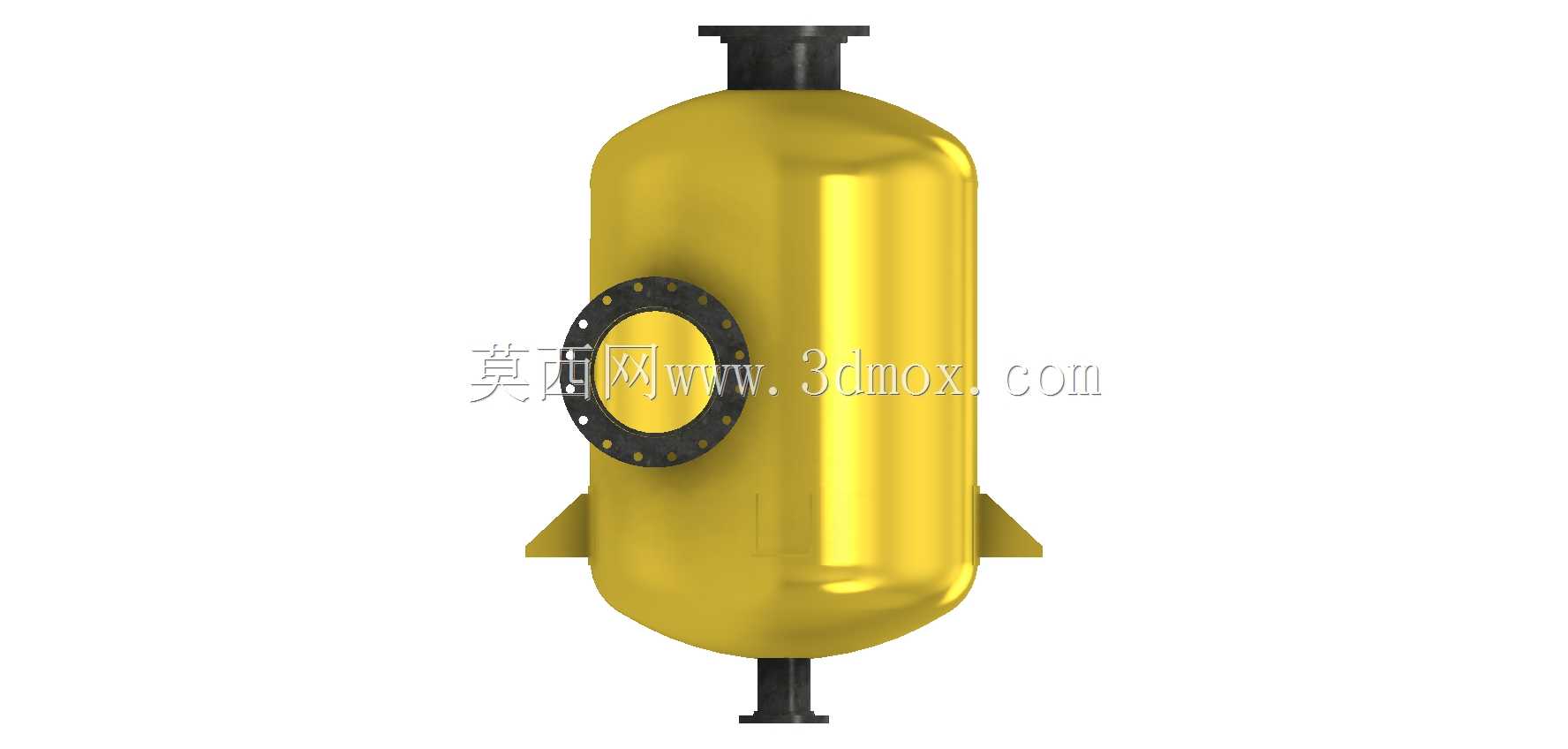

　　能够避免介质流动出现死区，减少罐体内杂质沉积的概率。设计思路上，罐体主体采用圆弧过渡的椭球形封头与圆柱形筒身拼接结构，相比直边方形罐体，承压能力提升40%以上，在同等壁厚条件下能够承受更高的系统工作压力，筒身底部设置的三个支脚呈120度均匀分布，安装时不需要额外做大型混凝土基础，直接通过膨胀螺栓固定在普通硬质地面即可，支脚的高度预留了底部接口的接管空间，方便操作人员在罐体下方安装排空阀门、连接排污管路。接口的设计充分考虑了现场配管的操作便利性，顶部接口采用轴向垂直设置，方便与上方来的竖直管线直接对接，减少弯头使用数量降低管路压损，侧部接口采用向下倾斜的角度设置，一方面能够让罐体内的介质依靠自重流向出口，避免出口位置出现积液残留，

　　另一方面斜向接口在拆装法兰螺栓时，操作人员不需要完全探入罐体下方，操作空间更充裕，降低运维难度。筒身壁厚的选取经过承压计算校核，针对STEP格式通用三维模型的适配性，所有曲面都做了连续曲率处理，导入不同三维软件时不会出现破面、曲面丢失的问题，渲染用的外观材质区分了罐体主体与接口部分，罐体采用金属漆面质感，接口部分采用耐磨铸铁质感，方便设计人员在做系统整体装配时快速区分不同部件的材质属性，在做管路碰撞检查时能够快速识别接口位置。在设备选型匹配阶段，这个罐体的接口通径设置为1/4英寸对应的管螺纹标准，能够直接匹配市面上常规的低压流体管路接头，不需要额外做变径接头定制，罐体内部的容积经过测算，

　　能够满足小型循环系统5-10分钟的缓冲停留时间要求，保证流体在罐体内有足够的停留时间完成杂质沉降或者气液分离，不会因为流速过快导致过滤分离效果下降。支脚的安装孔位做了长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场基础施工的精度要求，即使地面预埋的螺栓位置存在小范围偏差，也能顺利完成罐体固定，不需要重新打孔破坏地面结构。罐体表面的加强结构做了隐性处理，没有额外焊接外凸的加强筋，既保证了筒身的承压强度，也让罐体外观更简洁，减少外部积灰的死角，日常清洁维护更方便，在洁净要求较高的医疗配套场景中，这种光滑外表面能够减少细菌滋生的附着点，符合洁净区域的设备卫生要求。做三维建模时，所有的配合面都预留了合理的公差带，法兰连接面的平面度、接口的同轴度都按照通用机械加工精度设置，导出的通用格式模型能够直接用于后续的工程图生成、管路装配模拟，不需要设计人员再做额外的曲面修复工作，在做系统整体布局时，把这个罐体模型导入装配环境后，可以直接匹配周边的管线、阀门、泵体模型，快速完成整个流体处理单元的布局校验，提前排查安装时可能出现的管线碰撞、操作空间不足等问题，减少现场安装时的整改工作量。
