大口径流量分配流体分布装置结构

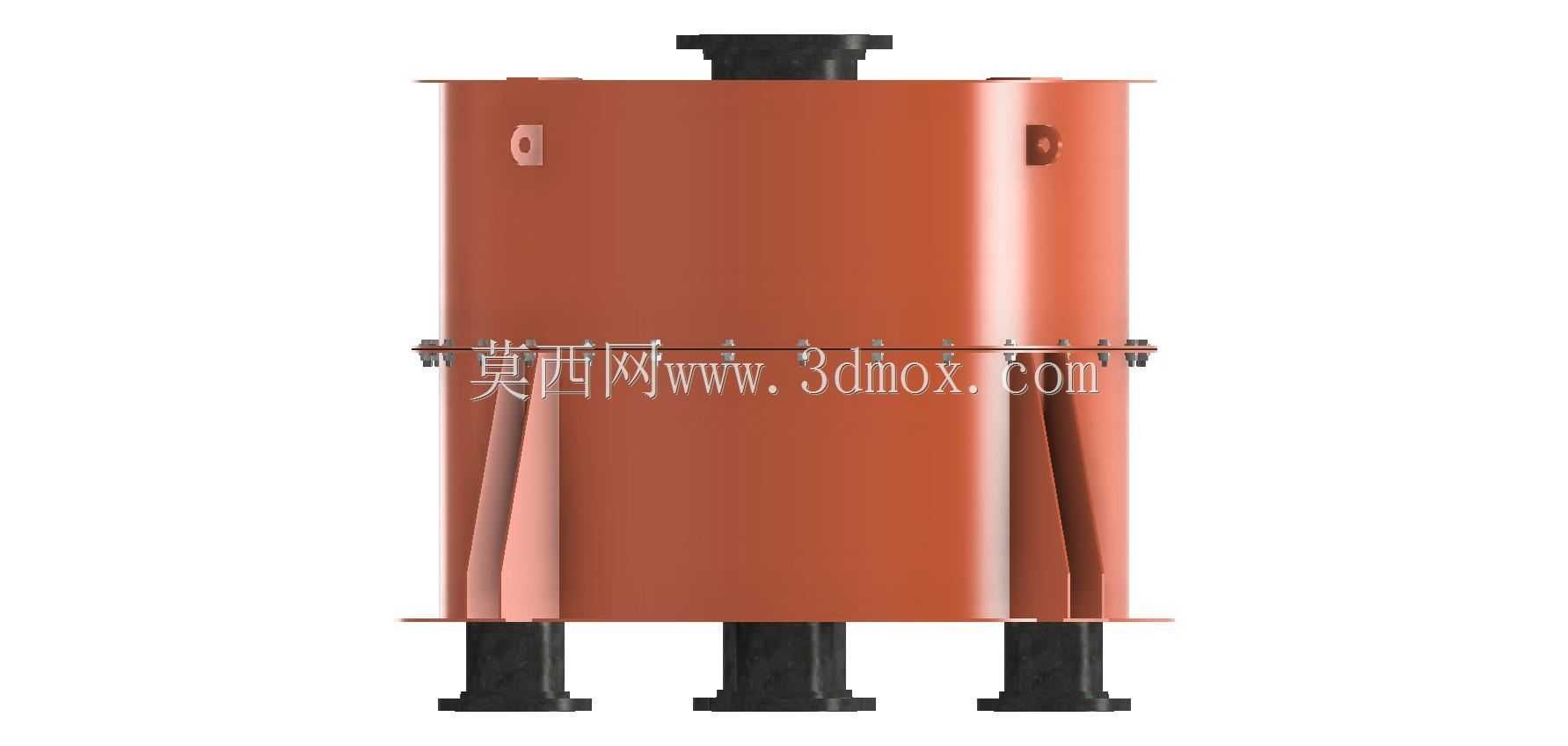

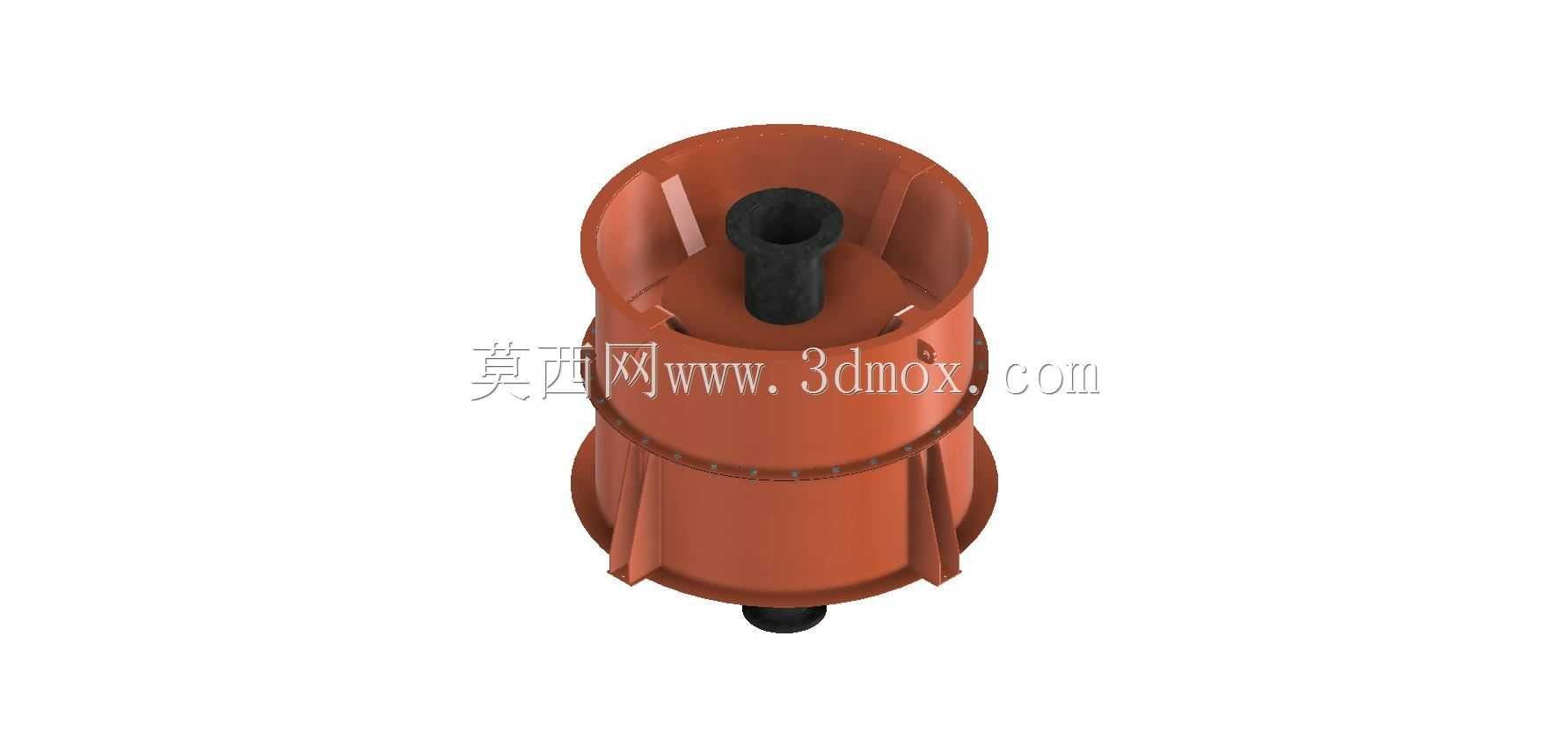

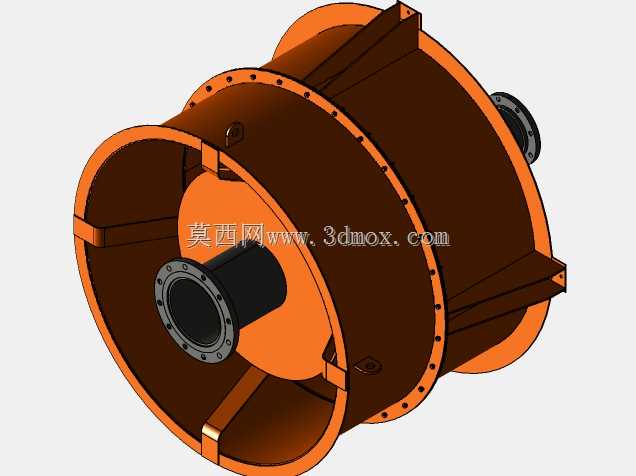

　　在工业流体处理系统的管路布设环节，大口径管路的流量均匀分配一直是现场调试与结构设计阶段需要重点攻克的问题，尤其是在多支路并行的流体输送工况下，若入口段流体分布不均，会直接导致各支路流量偏差超出工艺允许范围，后续配套的换热、反应、分离单元都会出现负载不均的问题，轻则降低整套系统的运行效率，重则引发局部工况超限，带来设备运行隐患。这款流体分布装置的结构设计，正是针对公称通径1525mm、配套安装高度1200mm的管路工况开发，核心作用是在流体进入多支路分配节点前，通过内部结构的导流整流，让不同径向位置的流体动能与流速趋于一致，避免因管路入口段的涡流、偏流导致的分配偏差。从结构形态来看，装置整体采用上下带连接接口的筒式壳体结构，

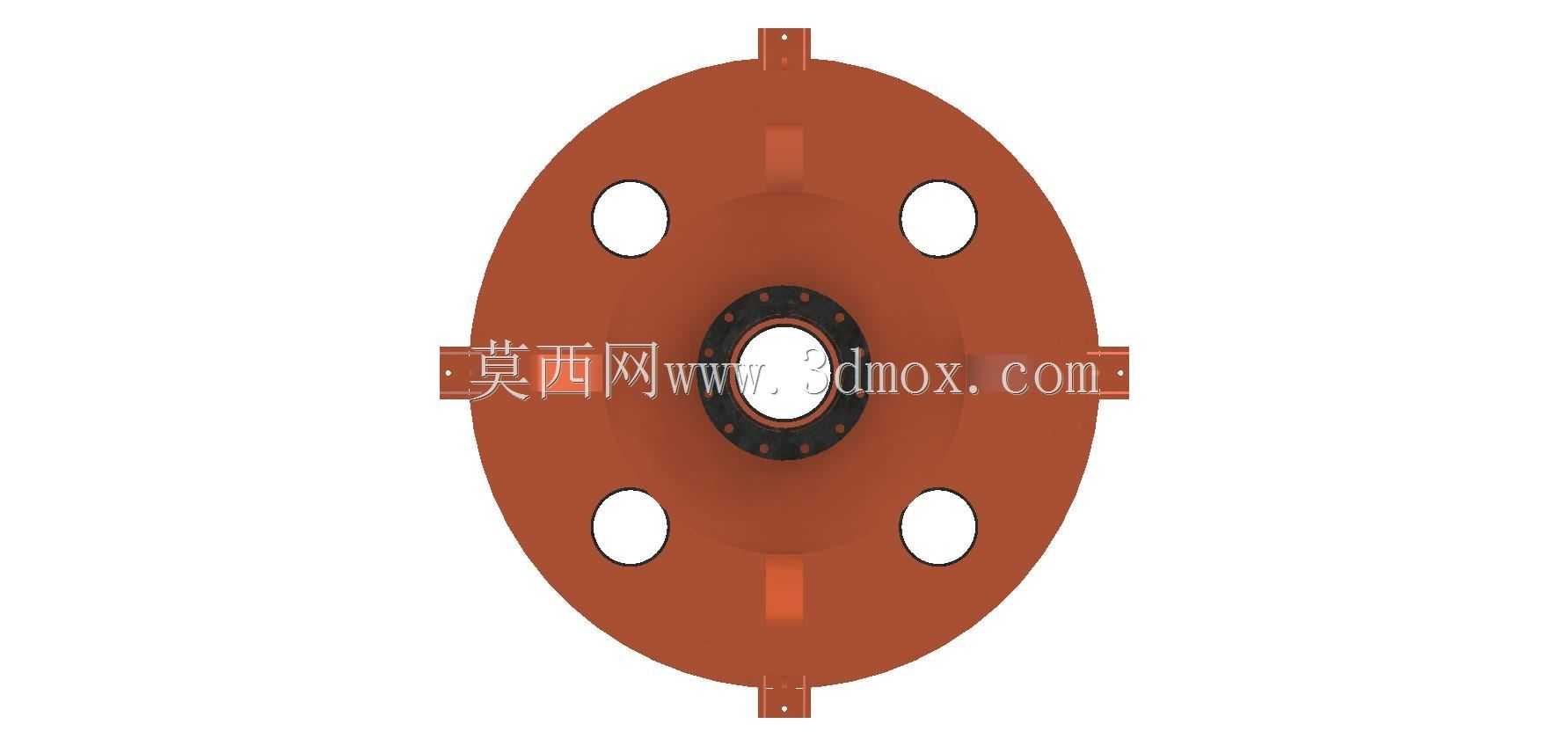

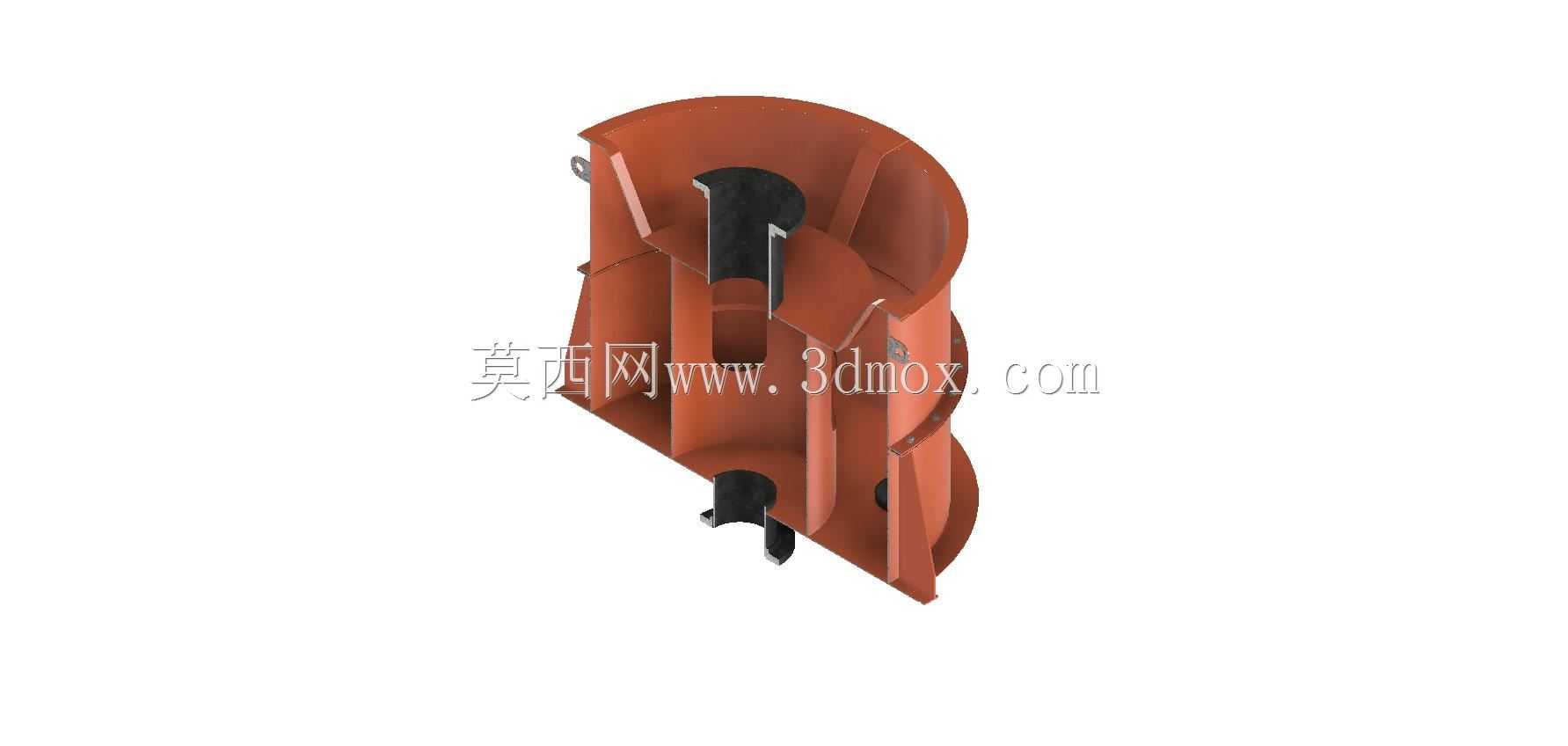

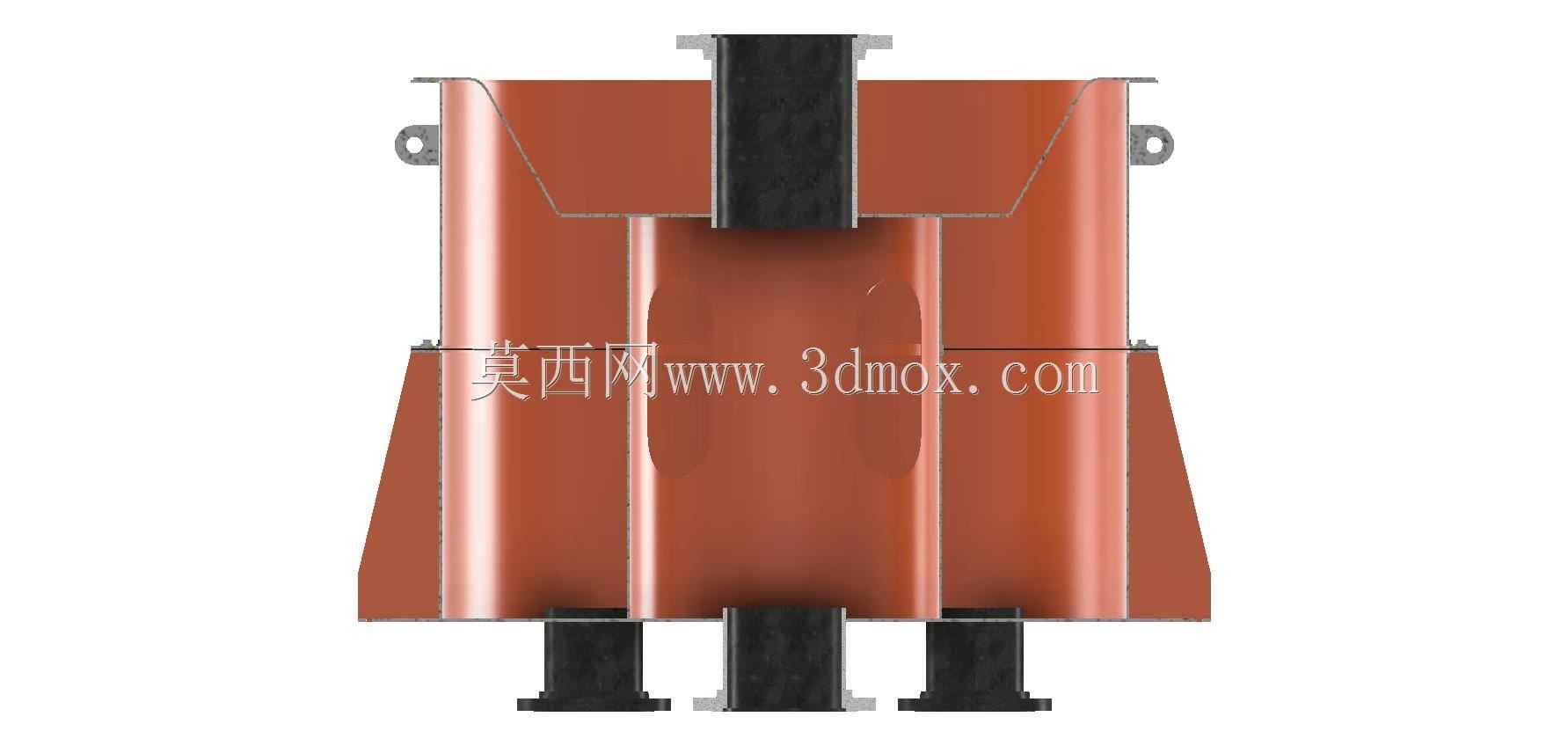

　　壳体外部沿周向均匀布置加强筋板，既可以承受内部流体的静压载荷，也能在大尺寸薄壁筒体的加工、运输、安装过程中减少结构形变，保证两端连接法兰的形位公差满足装配要求。装置顶部的中心接口为流体入口，入口段延伸入筒体内部的中心导流筒采用渐扩式结构设计，流体从入口高速进入后，不会直接冲击底部封板形成乱流，而是顺着导流筒的外壁与筒体内壁之间的环形通道均匀扩散，沿周向布置的导流叶片会对径向流动的流体进行梳理，消除流体因管路走向带来的旋流分量，让流体在筒体下部的分配腔室内形成稳定的层流状态，再均匀送入下游的各支路管路。在设计思路上，这款结构没有采用复杂的活动调节部件，全部采用固定式焊接结构，

　　一方面是因为大口径工业管路的输送介质往往带有一定的固体颗粒或者腐蚀性，活动部件长期运行容易出现卡涩、磨损问题，固定式结构的维护成本更低，运行可靠性更强；另一方面，针对确定的工况参数，固定式导流结构的流道经过流场仿真优化后，分配精度完全可以满足工艺要求，在额定流量工况下，各支路的流量偏差可以控制在5%以内，远低于常规弯头、三通直接分配带来的20%以上的偏差值。安装边界方面，装置整体为立式安装形态，上下两端的接口尺寸与对接管路完全匹配，外部加强筋的布置位置预留了足够的法兰螺栓操作空间，现场安装时不需要额外改动原有管路的支撑结构，装置自身的重量可以通过下部管路的支撑结构承载，不需要额外增设承重支架。在实际应用场景中，

　　这类流体分布装置多用于大型化工换热系统的入口分配段、市政供水的大口径配水节点、环保除尘系统的气流均布段、选矿工艺的矿浆分配环节，不同工况下只需要调整导流叶片的角度与中心导流筒的延伸长度，就可以适配不同粘度、不同流速的介质分配需求。从结构建模的角度来看，这款装置的建模过程需要重点关注周向均布特征的对称性，所有导流叶片、加强筋的位置度偏差需要控制在合理范围内，否则会破坏流场的对称性，反而加剧偏流问题；筒体的焊接坡口、法兰的密封面结构也需要按照压力容器的相关规范进行细节设计，保证现场焊接装配后的密封性能，避免出现流体泄漏问题。不同于常规的管道三通、四通配件，这种专用的流体分布装置不需要在管路上额外加装节流孔板来调节各支路流量，减少了管路系统的局部阻力损失，在长期运行过程中可以降低流体输送的动力消耗，对于大流量的工业流体系统来说，长期运行的能耗节约效益十分可观。在结构细节处理上，装置内部所有与流体接触的棱角都做了圆弧过渡处理，既可以减少流体的局部阻力，也能避免含固体颗粒的介质长期冲刷棱角位置造成的局部磨穿问题，延长设备的整体使用寿命；底部的排净接口设计可以在设备检修时完全排空筒体内的残留介质，避免介质沉积在筒体内部造成流道堵塞。
