圆形薄型微型电声换能器件结构

　　这类薄型圆形微型发声器件，目前大量应用在空间受限的便携电子、穿戴设备、小型工控终端、车载内饰提示模块中，核心作用是完成电信号到声信号的转换，实现提示音播报、语音反馈、音频播放等功能，区别于大尺寸全频扬声器，这类器件的设计核心是在极小的安装空间内，兼顾频响范围、发声效率与安装可靠性。

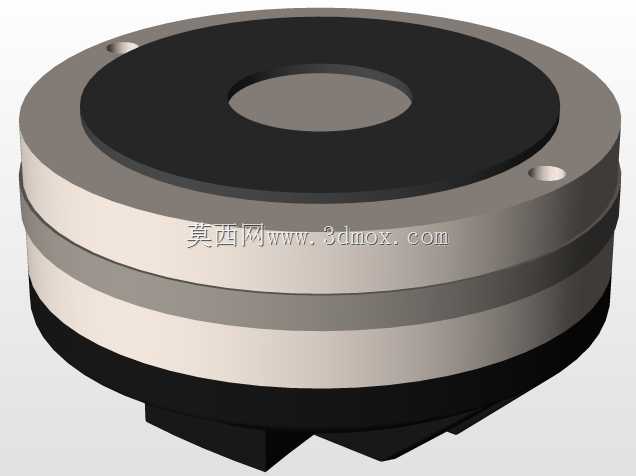

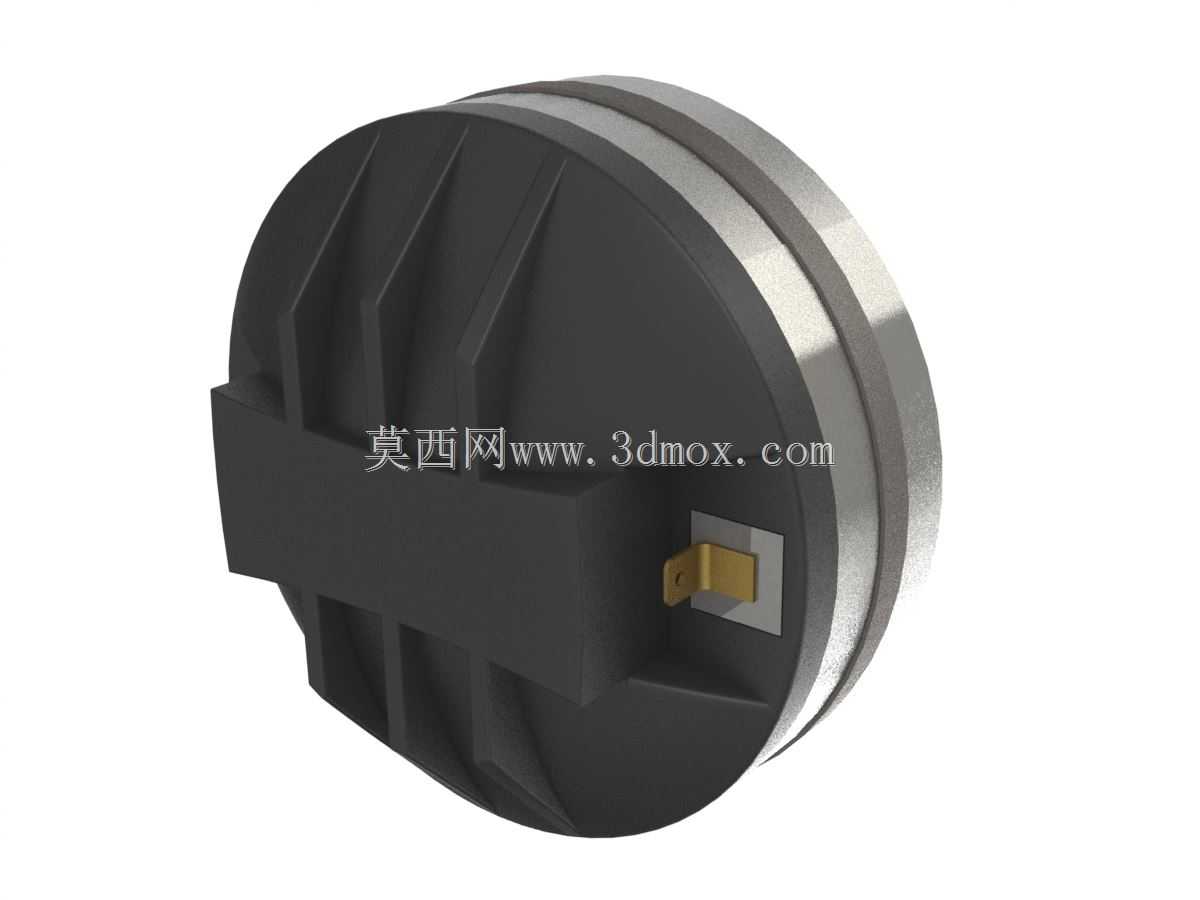

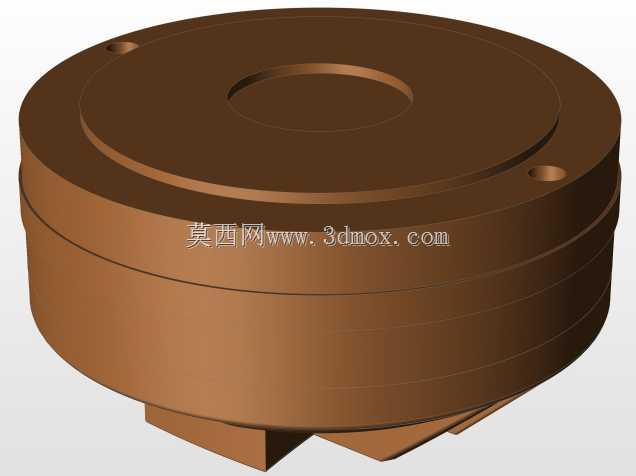

　　从结构设计逻辑来看，整体采用同轴圆形布局，主体为圆柱式薄型壳体，壳体上表面做了同心环形沉台设计，该结构一方面可以强化振膜安装位的结构刚性，避免大音量下壳体谐振产生音染，另一方面沉台结构可以在装配时和设备面板的安装沉槽形成定位配合，减少装配时的对位公差，提升组装良率。壳体边缘对称设置的两个小型凹孔，为装配定位孔，可与设备壳体上的定位柱形成过盈配合，无需额外打胶即可实现预固定，降低组装工序的复杂度，同时在后期维护时也便于无损拆卸。壳体下部伸出的三个接触引脚，为信号输入端子，采用等角度圆周分布设计，适配主流贴片焊接工艺的焊盘布局，焊接后可形成稳定的三点支撑，避免器件在PCB板上受振动出现偏移、虚焊问题，引脚的伸出长度经过严格控制，既保证焊接时焊锡的浸润长度满足可靠性要求，又不会出现引脚过长顶碰其他板上元件的问题。

　　在安装边界设计上，整体圆柱外径控制在适配小型设备内腔的尺寸区间，整体厚度压缩至薄型化水平，可嵌入厚度仅数毫米的设备壳体内部，安装时仅需在设备面板上预留对应直径的出声孔区域，无需额外设计复杂的固定支架，器件自身的定位结构与焊接引脚即可完成全方向固定。出声方向沿壳体轴向垂直向外，设计时预留了振膜振动的轴向活动间隙，避免装配后器件与面板、PCB板之间的间隙过小，阻碍振膜正常振动导致音量下降、音质失真。

　　从功能特性层面，该结构的密闭式壳体设计可以减少背面声短路问题，提升中低频段的发声效率，在有限的尺寸下尽可能拓宽频响范围，满足日常语音提示、短音频播放的需求。壳体采用硬质注塑材质，壁厚均匀，既可以保护内部的磁路、音圈、振膜组件不受外力损坏，又可以控制整体重量，降低对便携设备整体重量的影响。磁路部分采用同轴内置布局，在极小的腔体内保证足够的磁通量，提升音圈的驱动力，降低发声时的失真度。

　　在实际选型应用中，这类器件常被用于智能手环的提示音模块、TWS耳机的辅助发声单元、小型工控面板的故障提示蜂鸣替代件、车载内饰的按键反馈发声模块、智能家居传感器的报警提示单元等场景，设计时充分考虑了不同场景下的安装兼容性，引脚布局兼容通用的贴片加工流程，无需定制特殊的焊接治具即可完成批量组装，定位孔的设计也适配自动化装配线的机械手取件定位需求，可大幅提升批量生产的装配效率。结构设计上规避了尖锐边角，所有棱边都做了微小倒角处理，避免装配时划伤操作人员、刮伤设备内部的线材与其他元件，同时倒角结构也可以提升壳体注塑成型时的脱模良率，减少生产过程中的不良率。
