弹簧插销式工业柜门锁结构设计

这款弹簧驱动的插销式锁具，在工业场景的应用覆盖范围极广，从车间现场的工具柜、设备防护门，到仓储环节的周转箱侧门、小型设备检修舱门，再到户外成套柜体的侧开检修口，都能看到这类结构的实际应用。区别于民用室内门锁的复杂锁舌联动结构，这类插销锁的核心逻辑是依靠弹簧预紧力实现锁止状态的自保持，不需要额外的锁止机构辅助，在振动较大的工业设备舱门上使用时，不会因为长期受迫振动出现松脱移位的问题，这也是很多设备运维人员在选型时优先考虑这类结构的核心原因。

从功能特性上看，这款锁的操作逻辑非常直接，拉动外侧的弯型手柄即可带动插销杆轴向回缩，压缩套在杆身的圆柱螺旋弹簧，当插销端头从配套的锁孔座中完全脱出时，门体即可自由开启；松开手柄后，弹簧的复位推力会直接推动插销杆伸出，插入对应位置的锁孔内完成自动锁止，整个操作过程不需要额外的旋转或者按压动作，戴劳保手套操作时也不会出现打滑或者卡滞的问题，非常适合车间现场快开快关的使用需求。插销端头做了锥形导向设计，即使门体和门框存在小幅的装配错位，锥形面也能顺着锁孔边缘滑入，不需要操作人员反复对齐门体位置，能有效降低现场装配的精度要求，减少安装阶段的调整工作量。

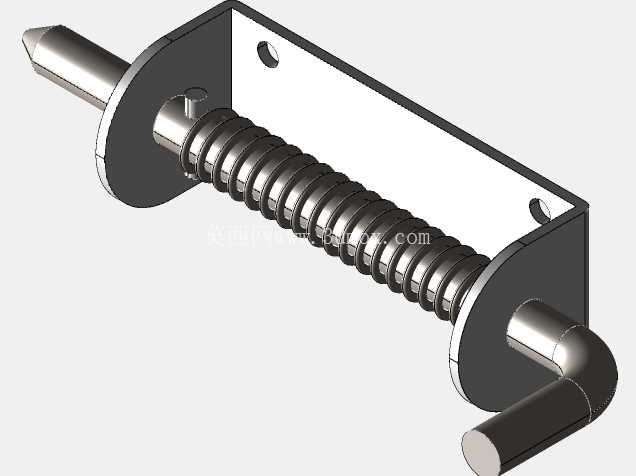

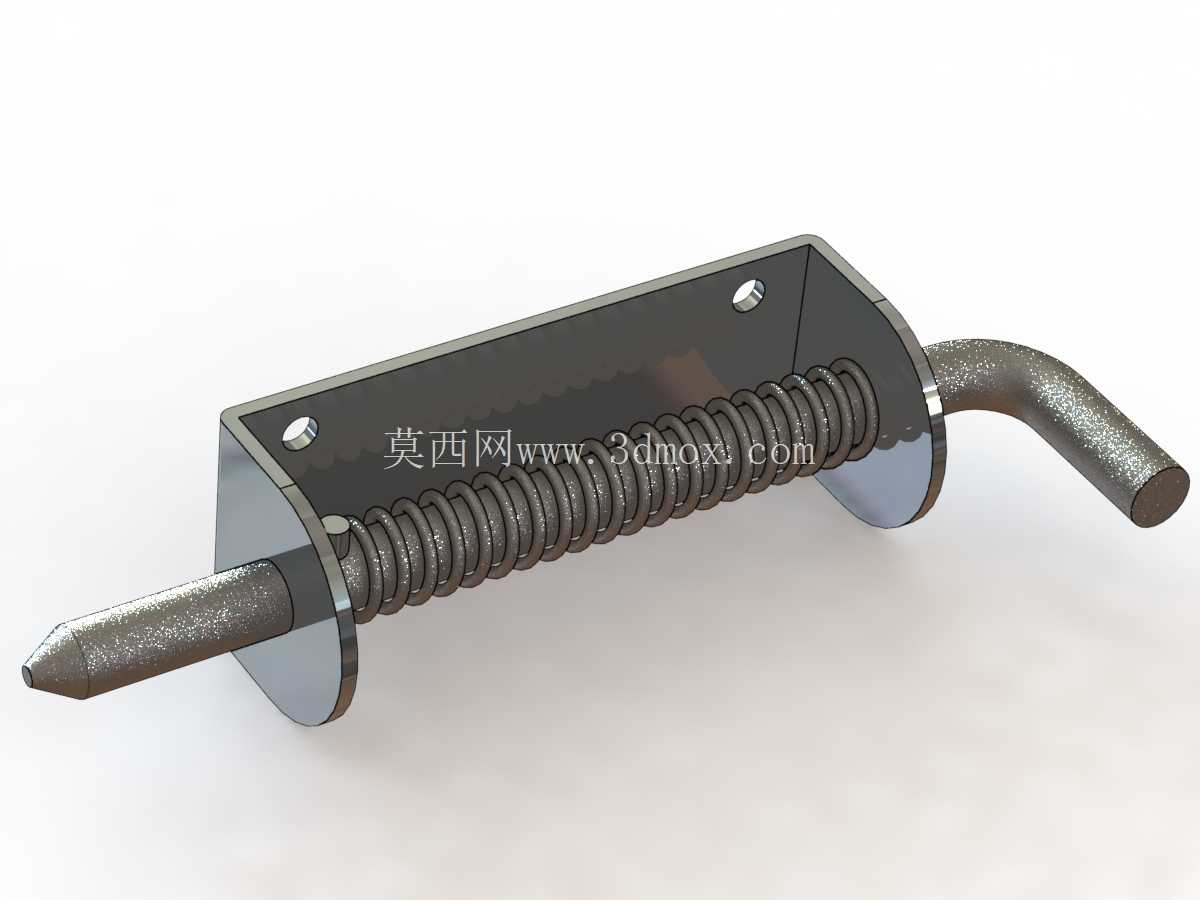

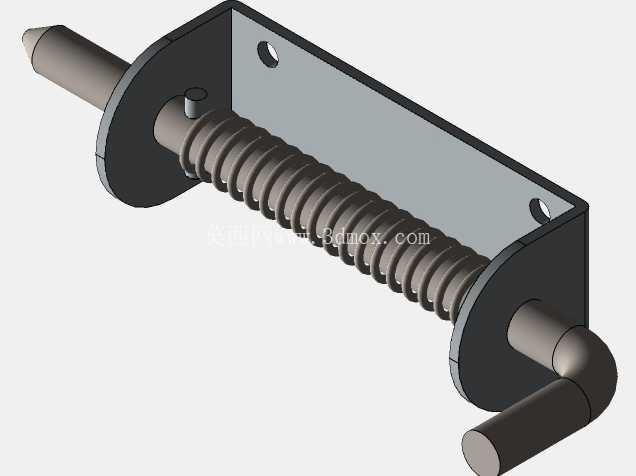

设计层面上，整个结构的零件数量控制得非常精简，核心部件只有弯柄插销杆、复位弹簧、U型安装支架、两个固定铆钉四个部分，没有多余的传动零件，长期使用的故障点极少。U型安装支架的两个折边分别作为插销杆的滑动支撑，两个支撑点的间距经过匹配设计，刚好能给插销杆提供足够的径向约束，避免杆身伸出较长时出现下垂偏斜，同时两个支撑点之间的空间刚好容纳复位弹簧，弹簧的两端分别抵在支架内侧折边和插销杆的轴肩上，不需要额外的弹簧固定座，装配时直接将弹簧套入杆身再穿入支架即可，生产装配的工序非常简单，适合批量冲压加工生产。弯型手柄的折弯角度做了适配性设计，手柄末端和安装面之间预留了足够的手指操作空间，不需要额外加装塑料握套，金属杆直接折弯成型就能满足操作需求，在油污、粉尘较多的车间环境里，不会出现握套脱落、老化粘手的问题。

安装边界方面，这款锁采用平面贴装的固定方式，U型支架的底板贴合在门体内侧表面，通过两个铆钉或者螺丝直接固定在门板上，不需要在门板上开复杂的沉孔或者异形槽，只需要在对应插销伸出的位置开一个供插销穿过的圆孔即可，对门板的加工要求极低，薄钢板、木板、复合板材的门体都能适配安装。插销的有效伸出长度经过合理匹配，能够覆盖常规工业柜门框的配合间隙，即使门框上的锁孔座存在1-2mm的位置偏差，也不影响正常锁止。整体结构的外轮廓尺寸非常紧凑，安装在门体内侧不会占用过多的舱内空间，不会和舱内布置的管线、元器件产生干涉，对于内部空间紧张的小型设备舱门来说，这类紧凑结构的适配性要远高于体积更大的连杆式锁具。

在实际使用场景中，这类锁具不需要配套钥匙，从门体内侧即可完成操作，非常适合不需要对外上锁、仅需要防止门体意外弹开的设备防护场景，比如设备的传动部件防护门、车间工具柜的内部分隔舱门、流水线工位的物料周转柜门，这类场景下人员需要频繁开关门，带钥匙的锁具会大幅降低操作效率，而这种自复位弹簧插销锁刚好能平衡锁止可靠性和操作便捷性的需求。结构本身的外露零件全部采用金属材质，没有易损的塑料部件，在-20℃到60℃的常规工业环境温度范围内都能正常工作，不会因为低温出现塑料脆裂，也不会因为高温出现材料变形失效，长期免维护的特性也能降低设备后期的运维成本。设计时对弹簧的预紧力做了合理匹配，既不会因为弹簧力过大导致拉动手柄时需要施加过大的操作力，也不会因为弹簧力过小导致锁止不可靠，正常成年人单根手指即可拉动解锁，同时锁止状态下能承受一定的侧向冲击力，不会因为门体受碰撞就出现插销回缩脱开的问题。插销杆的表面做了防锈处理，在湿度较大的车间或者户外柜体上使用时，不会因为生锈出现滑动卡滞，能保证长期使用的操作顺畅性。
