齿轮拼接创意圣诞树机械结构设计

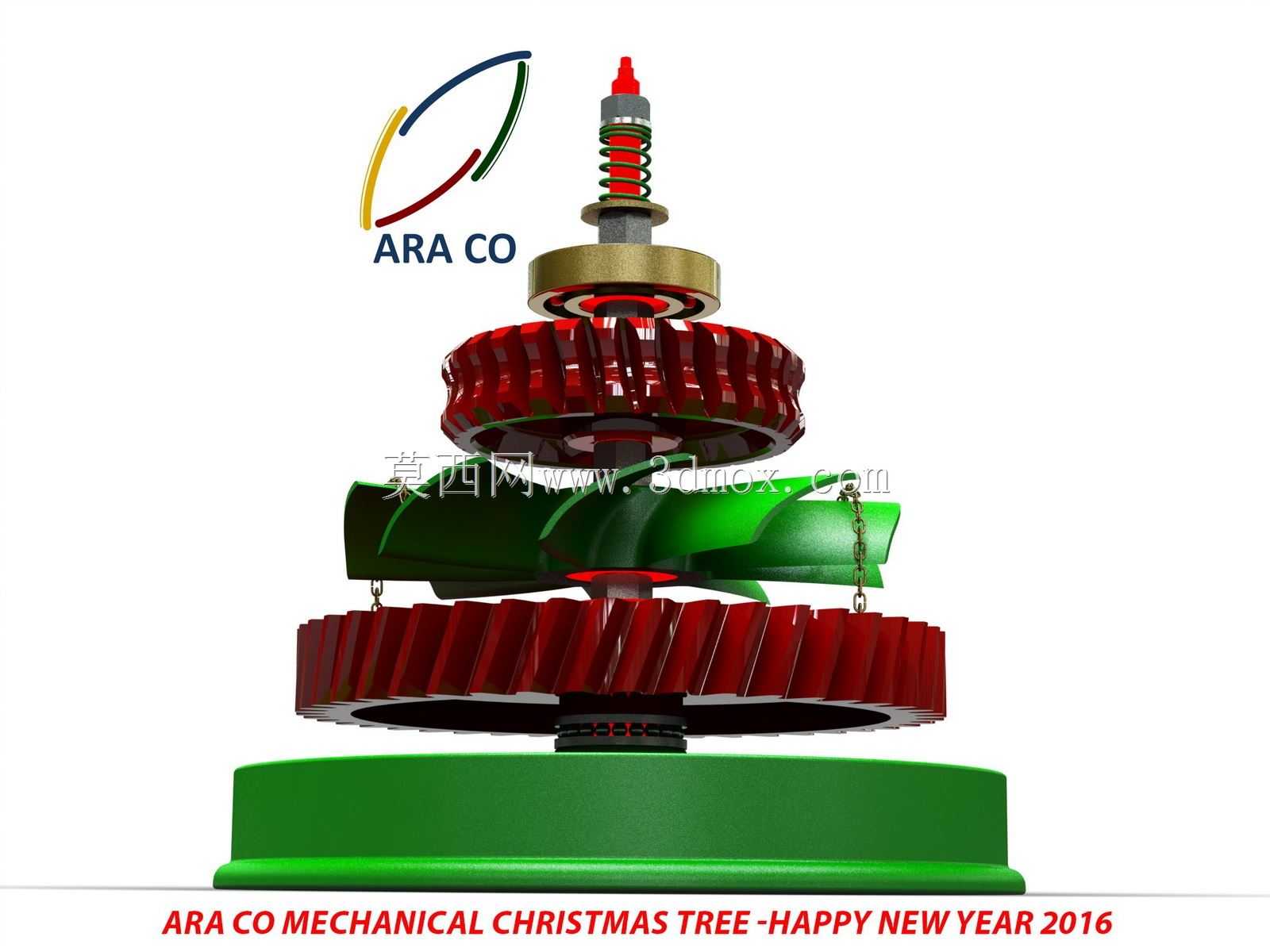

　　这套创意机械结构以多层齿轮堆叠为核心形态，整体采用圣诞树的锥形轮廓做造型排布，最底部为大直径圆盘式支撑基座，承担整个结构的承重与稳定作用，基座上方依次排布直径逐层递减的齿轮构件，层与层之间通过轴段做同轴定位，保证各层齿轮的回转中心重合，避免转动时出现偏摆卡顿。从结构功能来看，这套装置可作为工业主题的桌面展示摆件，也可用于机械科普场景的传动结构演示，各层齿轮可根据需求选配啮合传动关系，若在顶部轴端加装微型驱动单元，即可实现多层齿轮的同步差速转动，直观展示齿轮传动的速比关系与运动传递逻辑。设计过程中首先确定整体的锥形外轮廓边界，总高度控制在适合桌面摆放的尺寸区间，底部基座直径大于最下层齿轮齿顶圆直径，预留足够的支撑余量防止装置倾覆，

　　各层齿轮的齿宽根据所在层级的直径做匹配调整，下层大直径齿轮采用更宽的齿宽提升结构厚重感，上层小直径齿轮收窄齿宽，让整体造型的视觉重心更稳。层间定位采用阶梯轴结构，轴肩位置对应各层齿轮的安装端面，无需额外紧固件即可实现齿轮的轴向定位，齿轮与轴的配合选用间隙配合，既保证转动时的顺畅度，也方便拆装更换不同齿形的齿轮构件调整造型。顶部的装饰段采用弹簧与红色顶帽组合，弹簧套在最上端的细轴段上，既做造型装饰，也可在受到轻微触碰时起到缓冲作用，避免顶部构件受碰撞变形。齿轮的齿形选用标准渐开线圆柱齿轮齿形，建模时先完成单个齿的齿廓曲线绘制，通过圆周阵列完成整圈轮齿的构建，再根据层间位置调整各齿轮的厚度与轮毂结构，轮毂位置预留与轴配合的通孔，

　　孔壁可根据需求加装键槽结构，若需要实现传动功能即可通过平键传递扭矩。绿色的层间支撑构件采用曲面造型，模拟圣诞树的枝叶层叠效果，构件边缘做圆角处理，避免锐边造成磕碰，同时曲面的弧度与上下层齿轮的端面轮廓做适配，安装后可完全覆盖齿轮的轮毂位置，让整体外观更贴合圣诞树的视觉效果。侧面预留的细链结构可作为装饰挂件的挂载点，使用者可根据需求加装小型工业风装饰件，进一步强化机械创意的主题属性。从安装边界来看，整个结构的最大外轮廓由最下层齿轮的齿顶圆决定，放置时只需预留略大于齿顶圆直径的平面即可，底部基座的下表面做平面度处理，保证放置在光滑桌面时不会出现晃动，轴段的总长度根据各层齿轮、支撑构件、顶部弹簧与顶帽的堆叠总厚度确定，

　　上端预留少量轴段伸出顶帽，避免顶帽在弹簧作用下脱出。这套结构的设计没有采用复杂的非标构件，所有齿轮、轴、基座都可通过常规机械加工方式制作，也可采用3D打印方式快速成型，适合机械爱好者做手工组装练习，也可作为企业展厅的工业主题展示品，将机械传动的硬核属性与节日创意结合，打破大众对机械零件冰冷生硬的固有印象。建模过程中需要注意各层齿轮的同轴度约束，装配时以底部基座的中心孔为装配基准，依次向上装配轴段、各层齿轮与支撑构件，每装配一层都做同轴度校验，避免后续装配完成后出现转动卡滞的问题，齿轮的齿根位置做圆角过渡，减少应力集中，若后续需要做实际加工，可直接调用建模生成的工程图标注尺寸公差与形位公差，无需重新绘制齿形轮廓。
