立式强制送风燃气加热装置结构设计

　　这款立式燃气加热装置的三维建模，核心围绕小型商用及民用场景的独立采暖、局部补热需求展开，在做结构拆解前首先要明确其实际落地的使用边界：这类设备常被用在小型商铺临时采暖、户外作业点位冬季补热、小型工业工位定点供暖，也可作为小型烘干工序的辅助热源，区别于大型集中供暖锅炉，它不需要布设复杂的外接管路，接上对应气源、接通供电即可独立运行，对安装场地的配套要求极低。从结构布局来看，建模时采用了立式长方体的紧凑壳体设计，整体外廓控制在适配常规壁挂或落地放置的尺寸区间，宽度方向预留了足够的安装挂孔余量，深度方向不会突出墙面过多，避免占用通行空间，底部预留的气路、电路接口位置，完全匹配常规家装或商用场地的管线布设高度，安装时不需要额外改接管线走向。

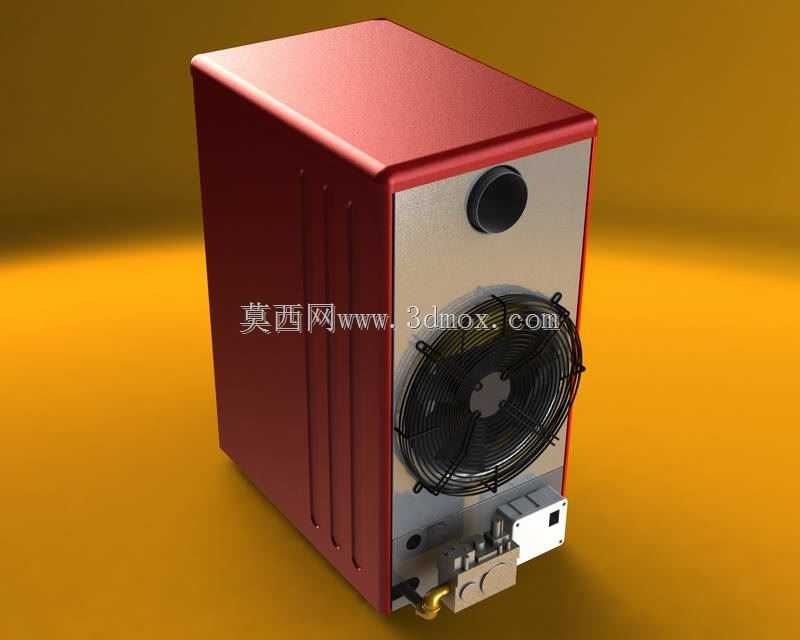

　　设备正面的轴流风机组件是建模时重点处理的功能结构，采用强制送风的换热逻辑：燃烧腔体产生的热量通过内置的翅片式换热结构完成热交换，风机运转时将冷空气从设备后侧的进风滤网区域吸入，流经换热结构完成升温后，从正面的出风区域持续送出热风，相比自然对流的燃气采暖设备，热风输送距离更远，空间升温速度更快。正面上方的圆形开孔是设备的排气接口，建模时严格匹配通用排烟管的标准管径，安装时可直接对接标准规格的排烟管将燃烧废气导出室外，避免室内废气积聚，这部分结构的密封配合面在建模时做了止口设计，保证安装后密封性能达标，不会出现废气渗漏的问题。设备下部的阀组区域是整个设备的控制核心，建模时还原了燃气调节阀、点火控制模块、风压检测组件的实际安装位置，

　　每个组件的安装位都预留了对应的固定螺柱与走线空间，阀组外侧的保护罩做了快拆结构设计，日常检修时不需要完全拆开设备主壳体，拆下保护罩即可完成阀组调试、滤芯更换等常规维护操作。壳体侧面的竖向加强筋结构，并非单纯的外观装饰，建模时通过筋位结构提升薄金属壳体的结构强度，避免设备在运输、安装过程中受外力挤压出现壳体变形，同时筋位形成的竖向导流槽，能让设备运行时壳体表面产生的冷凝水顺着槽体向下导流至底部的接水结构，不会顺着壳体流到墙面或者安装台面上。在建模的装配逻辑上，整个设备采用分层装配的结构思路：最内层是燃烧与换热核心腔体，中间层是隔热保温填充层，最外层是金属防护壳体，三层结构之间预留了均匀的隔热间隙，

　　避免设备运行时外层壳体温度过高造成烫伤风险，同时也能减少热量通过壳体的无效散失，提升热利用效率。设备底部的接口区域，分别预留了燃气进气口、电源接线口、冷凝水排水口三个独立接口，每个接口的位置都做了错位设计，避免安装时管线互相干扰，进气接口位置匹配通用燃气软管的标准接头尺寸，接线口预留了防水锁母的安装空间，满足常规使用场景的防水防尘要求。做这款模型的结构设计时，重点平衡了设备的紧凑性与可维护性：在有限的立式壳体空间内，合理排布燃烧腔体、换热结构、风机组件、控制阀组的位置，既保证各个功能组件之间有足够的安全间距，避免高温组件对电气元件造成热影响，又尽可能压缩整体外形尺寸，让设备可以适配更多狭小空间的安装需求；同时所有易损、需要定期维护的组件，都布置在设备正面或者下部的易操作区域，不需要将设备从安装位拆下即可完成日常维护操作，大幅降低后期使用的维护难度。
