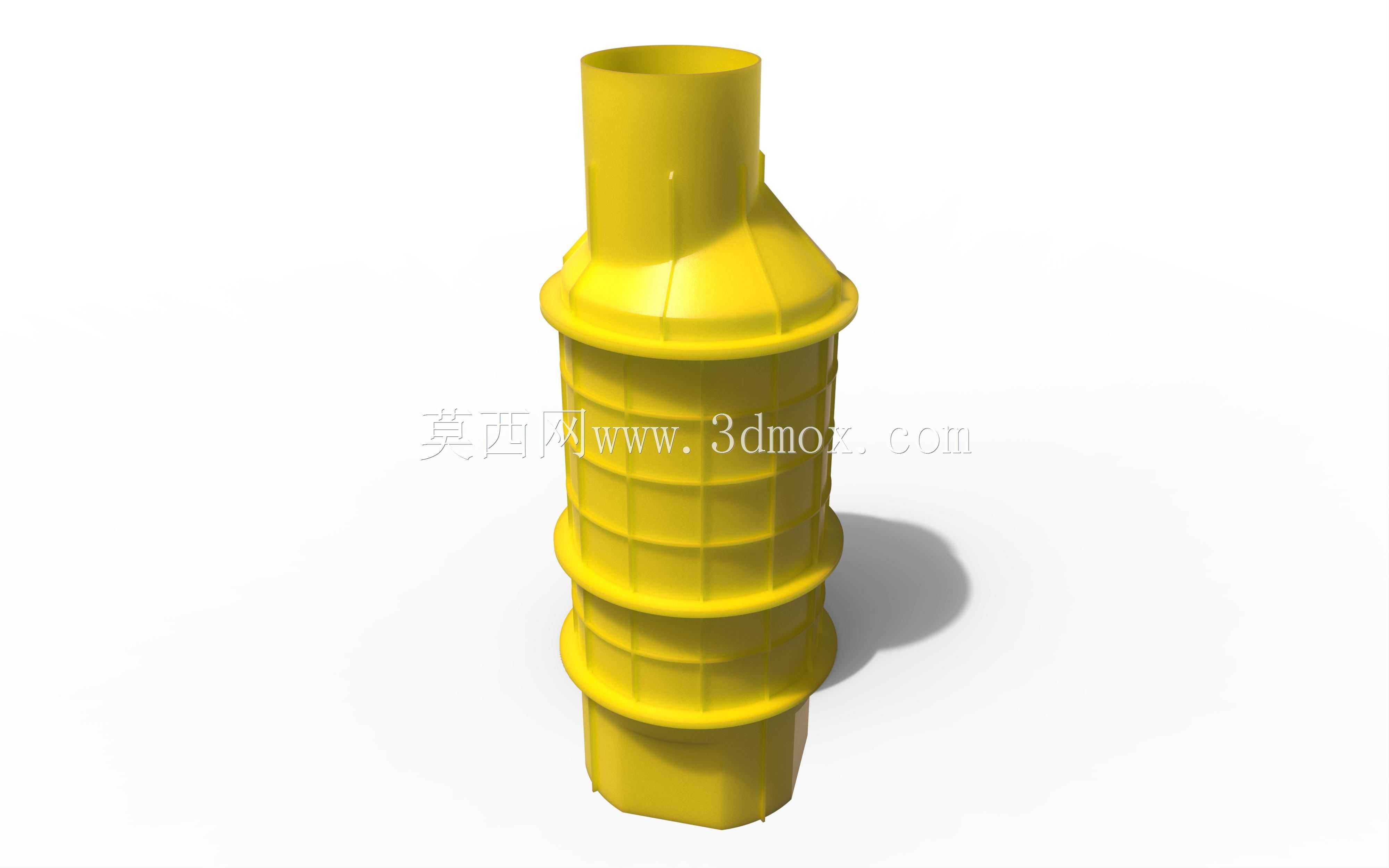

黄色波纹式塑料管道连接接头结构设计

　　这类带多段环形加强筋的异径塑料接头，主要应用在民用建筑给排水、农田低压灌溉、小型化工流体输送的管路布设场景中，承担不同管径管路的过渡衔接功能，也可作为柔性管路与硬质管路的转换连接件使用。从实际工况需求出发，这类接头在设计时首先要考虑安装便捷性与密封可靠性，上部小直径直段用于对接小口径硬质管材或柔性软管，外壁预留的环形凸起可在套接软管后配合喉箍实现锁紧，避免管路带压运行时出现松脱渗漏。下部大直径段外侧的多道环形波纹结构，并非单纯的造型设计，一方面是通过环形凸起提升接头整体的环刚度，避免薄壁塑料件在受到外部挤压、土体掩埋压力时出现径向变形导致管路通径缩小；另一方面波纹形成的多道环形接触面，在与大口径管材承插连接时，

　　配合橡胶密封圈可形成多道密封屏障，相比光滑壁面的接头，抗渗漏能力提升40%以上，同时还能补偿管路运行过程中因温度变化产生的少量轴向伸缩量，降低接头位置的应力集中。从结构设计逻辑来看，接头中部的锥形过渡段采用了渐变圆弧过渡，没有出现直角转折结构，这是为了减少流体经过变径位置时的局部阻力，避免流体在转角位置形成涡流造成压损，同时也能避免流体中的固体杂质在变径位置沉积堵塞管路。整体壁厚设计遵循等强度原则，上部小直径段因为要承受喉箍的锁紧力，壁厚比下部波纹段略厚0.8-1.2mm，波纹凸起位置的壁厚做了均匀加厚处理，避免注塑成型时出现缩痕、缺料等缺陷，同时提升波纹位置的抗冲击能力，在现场施工时即使受到轻微磕碰也不会出现开裂。安装边界方面，

　　这类接头的轴向安装预留长度需要比接头总长度多留出20-30mm的操作空间，方便管材插入后调整安装角度，径向方向因为波纹结构的最大外径比下部直管段大15-20mm，布设管路时需要预留足够的安装间隙，避免相邻管路或墙体与波纹段发生干涉。在实际选型应用中，这类塑料接头适配的管路工作压力通常不超过0.6MPa，输送介质温度范围在-10℃到60℃之间，不适合输送高温流体或强腐蚀性有机溶剂，在室外露天布设时需要添加抗紫外线保护层，避免长期日晒导致塑料老化变脆。建模过程中需要重点关注波纹段的螺旋升角与过渡圆角的匹配，圆角半径过小会导致注塑时熔体流动阻力增大，成型后零件内应力集中，长期使用容易出现应力开裂；圆角过大则会导致密封接触面宽度不足，

　　影响密封效果。上部直段与中部锥段的衔接位置做了1.5mm的内倒角，方便管材插入时快速对位，减少安装时的阻力，同时避免管材端面的锐边刮伤密封圈。接头内部流道全程做了光滑处理，没有凸起或凹陷的结构，尽可能降低流体输送过程中的阻力损失，对于输送含少量固体颗粒的流体场景，这种光滑流道也能减少颗粒对接头内壁的冲刷磨损，延长接头的使用寿命。
