外均衡式下拉夹紧联动机械结构

　　在工装夹具、精密装配工位的工件夹持场景中，下拉式夹紧结构一直是解决工件端面压紧、避免加工干涉的核心结构形式，这款外均衡下拉机构，正是针对传统单点下拉夹紧易出现受力偏载、夹持精度不足的痛点设计的机械构件。从实际应用场景来看，这类结构常部署在小型零件铣削加工工位、精密组件压装工位、自动化生产线的工件定位台面上，尤其适配需要从工件下方施加均衡夹紧力、保证工件上表面完全开放无遮挡的加工或装配工序，避免传统侧压、上压夹具对作业路径的干涉。

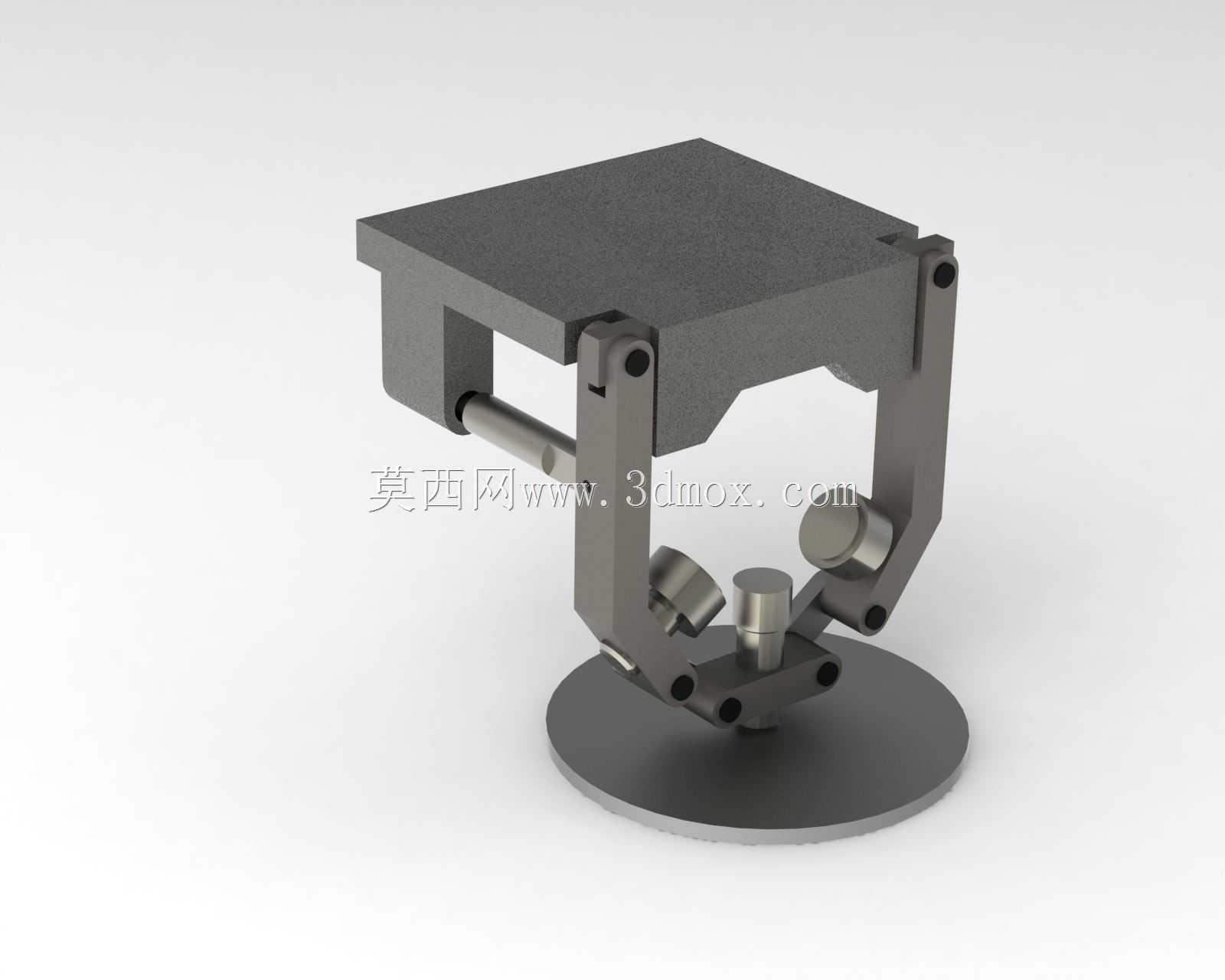

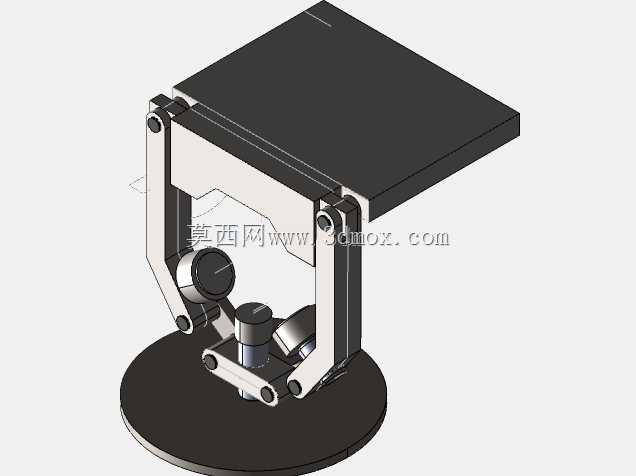

　　从功能特性上看，该机构采用双侧对称的铰支连杆布局，当中心的驱动柱受向上的顶升力或向下的拉力动作时，两侧的摆臂会绕固定铰点同步转动，摆臂末端的压头会同步向中心收拢并向下施加压紧力，整个动作过程中两侧压头的运动轨迹完全对称，施力点的压力差值可控制在5%以内，能有效避免单点夹紧带来的工件翘曲、定位偏移问题。机构顶部的安装板为标准方形安装基准，可直接通过螺栓固定在设备台面或工装基板上，底部的圆形承托台作为工件定位的基准面，其平面度设计公差控制在0.02mm以内，能为被夹持工件提供稳定的定位支撑。

　　设计思路上，这款结构没有采用复杂的齿轮同步或者导轨导向结构，而是通过多组铰接副的尺寸链匹配实现同步动作，所有铰接点均采用销轴连接，转动副的配合间隙控制在H7/g6的公差区间，既保证了动作的灵活性，又避免了间隙过大带来的夹紧精度损失。两侧摆臂的轮廓做了减重槽设计，在保证结构刚性的前提下降低了运动件的自重，能有效减少机构动作时的惯性冲击，适配高频次的夹紧松开作业循环。驱动端的中心柱可适配气缸、液压缸或者手动凸轮驱动，接口尺寸做了通用化设计，不需要额外加工转接件就能和常规的标准驱动元件连接。

　　从安装边界与尺寸适配来看，机构整体的横向最大轮廓不超过顶部安装板的方形边界，竖向动作行程控制在10mm以内，安装时只需要在基板上开出对应中心柱穿过的通孔即可，不需要在台面上加工大面积的沉槽，能大幅降低工装台的加工成本。压头的工作面做了圆弧过渡处理，避免夹紧时对工件表面造成压痕，同时压头采用可拆卸设计，可根据被夹持工件的外形更换不同形状的压头，适配不同尺寸规格的工件夹持需求。在实际工况验证中，该机构在0.5MPa气压驱动下可提供不低于800N的均衡夹紧力，重复夹紧定位精度可维持在0.015mm以内，完全满足普通精密加工与装配工序的夹持要求。

　　不同于内置式的下拉夹紧结构，这款外均衡布局的机构所有铰接点都暴露在外侧，日常维护时只需要定期给铰接销轴加注润滑脂即可，不需要拆解整个机构就能检查转动副的磨损情况，大幅降低了设备运维的工作量。机构的所有结构件均采用金属材质加工，关键受力的摆臂、销轴零件采用合金钢调质处理，表面做发黑防锈处理，能适应车间内多切削液、多粉尘的作业环境，长期使用不会出现锈蚀卡滞的问题。在自动化生产线的适配中，该机构的动作响应时间不超过0.2s，能和生产线的节拍完全匹配，不会因为夹具动作拖慢整体生产效率。对于需要多工位同步夹紧的场景，还可以将多组该机构并排安装在同一安装板上，通过统一的驱动源实现所有工位的同步夹紧动作，不需要为每个工位单独配置驱动元件，进一步降低整套工装的制造成本。
