列车机车分体式制动盘结构设计

　　在轨道交通走行部的制动系统设计中，分离式制动盘是适配轴装、轮装不同安装场景的核心制动部件，主要承担列车运行过程中动能转化为热能的耗散功能，直接决定车辆的制动距离、运行安全与维护成本。不同于整体式制动盘，分离式结构的设计初衷，首先是解决大轴重机车、长编组列车制动盘磨损后的快速更换问题——传统整体盘需要退卸轮对、拆解轴箱才能完成更换，而分体式结构通过对半拼接的形式，可在不落轮的工况下完成拆装，大幅降低段修、架修的作业时长，尤其适配干线货运机车、通勤动车组这类高运营强度、停修时间窗口紧张的场景。

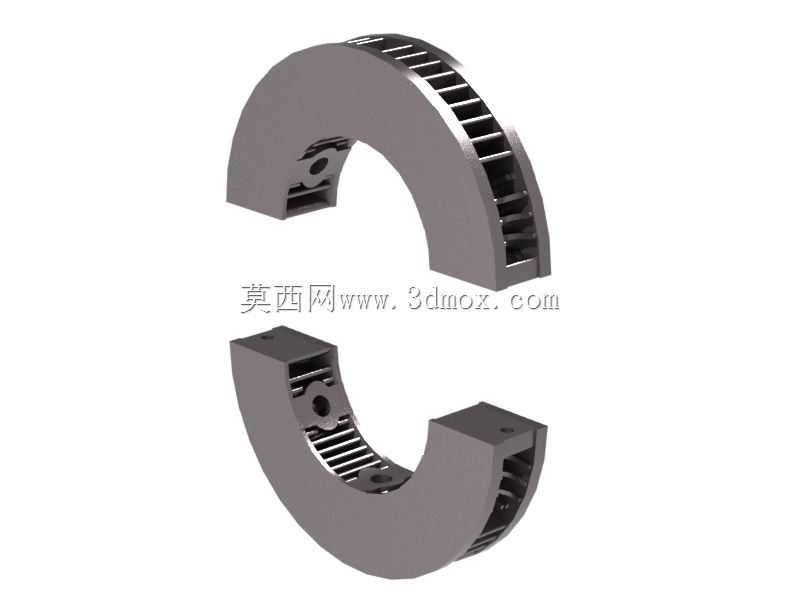

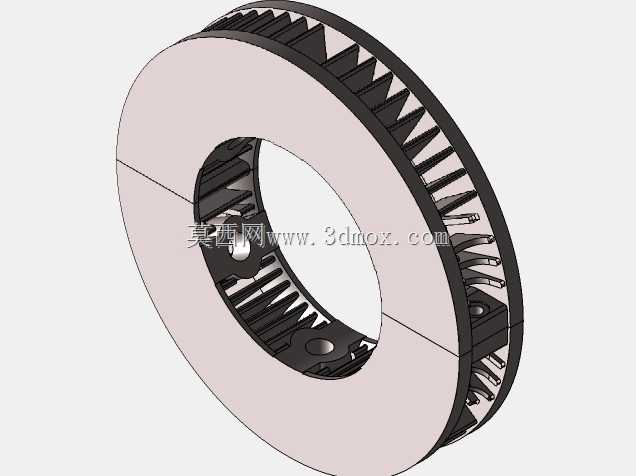

　　从功能特性来看，该制动盘的摩擦面采用环形整周布局，背部设计有径向分布的散热筋结构，筋条沿盘体半径方向呈放射状排布，既可以在车辆运行时利用轮对旋转的泵风效应形成强制对流，带走制动过程中摩擦副产生的大量热量，避免盘体出现热斑、热裂纹，同时筋条本身作为加强结构，能够提升盘体的径向刚度，减少制动时的轴向翘曲变形，降低闸片偏磨的概率。两半盘体的对接位置设计有定位止口与安装孔位，止口采用凹凸嵌合的结构形式，装配时可实现两半盘的径向与周向定位，避免拼接位置出现错台，防止制动过程中闸片经过拼接缝时产生冲击振动；安装孔位分布在盘体内圈的连接耳位置，通过高强度紧固件将两半盘锁紧为整体，同时适配不同规格的轮毂或轴盘座安装接口，连接耳的位置做了加厚处理，分散螺栓预紧力带来的局部应力，避免长期交变载荷下出现连接部位开裂。

　　设计过程中需要重点考量几个核心边界：首先是安装边界，分离式结构的内圈直径需要匹配对应车型的轮座或轴盘座外径，两半盘拆分后的最小通过尺寸要能够绕过轮对辐板或轴箱结构，确保无需拆解走行部其他部件即可完成盘体的套入与拼接；其次是热变形边界，制动过程中盘体摩擦面温度会在短时间内上升至数百摄氏度，分体拼接的间隙需要预留足够的热膨胀量，避免高温下两半盘对接位置出现挤压变形，同时紧固件需要采用耐高温的防松结构，防止热胀冷缩循环下出现预紧力衰减；第三是摩擦面的形位公差要求，拼接完成后整周摩擦面的端面跳动、平面度需要满足制动系统的装配要求，否则会导致制动抖动、闸片异常磨损等问题，因此止口的配合精度、连接耳的孔位同轴度都需要在建模阶段做公差匹配分析。

　　从实际应用场景来看，这类分离式制动盘不仅应用在干线电力机车、内燃机车的轮对制动上，也常被用于城市轨道交通车辆的拖轴制动、工矿机车的低速重载制动场景，相比整体式制动盘，其在维护便捷性上的优势十分突出，尤其在不具备轮对退卸设备的沿线维修点，即可完成磨损盘体的更换作业。建模过程中需要重点还原散热筋的截面形状与排布间距，筋条的厚度、高度直接影响散热效率与结构强度，过薄的筋条在热应力作用下容易出现断裂，过厚则会增加盘体重量，加大簧下质量，影响走行部的动力学性能；同时拼接位置的止口深度、螺栓孔的沉头结构也需要准确还原，沉头位置需要做倒角处理，避免螺栓装配时出现应力集中，连接耳与盘体主体的过渡位置需要设计大圆角，减少应力集中系数，提升部件的疲劳寿命。

　　在制动工况的受力分析中，盘体不仅要承受闸片施加的轴向夹紧力、周向摩擦力矩，还要承受旋转过程中的离心力，以及冷热循环带来的交变热应力，分体结构的连接部位是整个部件的强度薄弱点，因此在结构设计时，连接耳的位置会适当增加材料厚度，螺栓的排布数量需要根据最大制动力矩做校核，确保在紧急制动工况下，连接部位的剪切应力、挤压应力都在材料许用范围内。此外，摩擦面的表面粗糙度、散热筋的表面导流形状也会影响实际使用效果，放射状的筋条在旋转时可以引导气流从盘体内圈向外圈流动，持续带走热量，避免热量在盘体内部积聚导致材料性能下降。
