多吨位弓型起重卸扣参数化三维结构

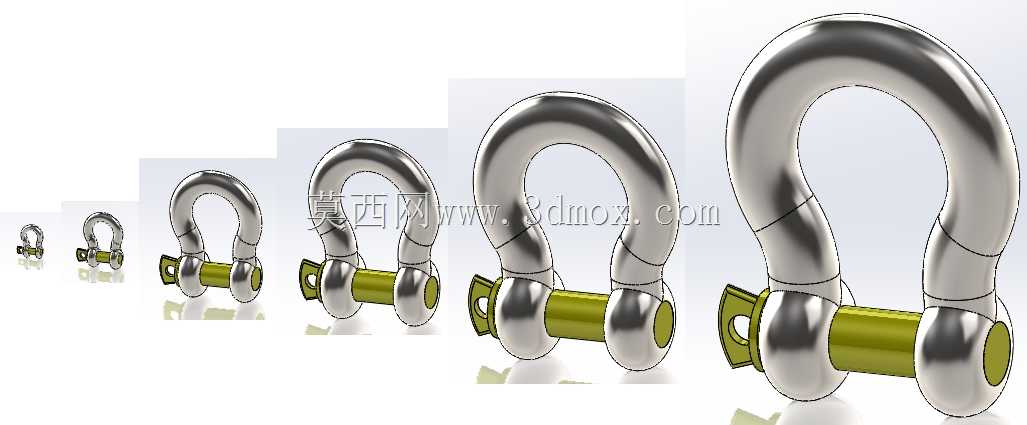

　　在起重吊装、索具配套、重型设备移位、船舶系固、钢结构安装这类涉及载荷转移的作业场景里，卸扣是最基础也最核心的连接部件，它承担着吊索与被吊物之间的载荷传递作用，其结构可靠性直接决定整个吊装作业的安全冗余。这次完成的G-209系列弓型卸扣三维结构，覆盖0.3T到55T的全吨位区间，采用设计表驱动的参数化建模逻辑，不同吨位的结构尺寸、销轴直径、环体内径、开口净距都严格对应行业通用的载荷匹配规则，不需要重复建模就能快速调取对应吨位的结构模型，适配不同场景的选型需求。

　　从实际工程应用的角度看，弓型卸扣相比直型卸扣的优势在于环体的弧形内空间更大，能够同时容纳多根吊索、钢丝绳或者吊装带的连接端，不会出现索具挤压弯折的情况，尤其适合多肢吊索的组合吊装场景。建模过程中首先明确了不同吨位下的载荷边界，额定载荷对应的安全系数取行业通用的4倍破断拉力阈值，环体的截面直径随额定载荷提升呈线性递增趋势，避免小吨位大尺寸造成的材料浪费，也杜绝大吨位小尺寸带来的结构失效风险。销轴部分采用带孔的螺纹销结构，端部的扁平孔位是为了方便插入开口销完成防脱锁定，这部分的建模特意还原了销轴与环体耳孔的配合间隙，单边间隙控制在0.2-0.5mm区间，既保证销轴可以顺利插拔，又不会因为间隙过大造成吊装过程中的横向窜动。

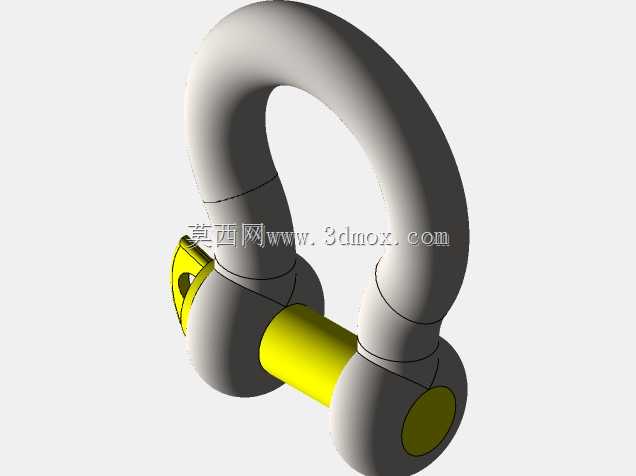

　　外形尺寸方面，每个吨位的卸扣都严格对应安装边界要求：比如小吨位0.3T规格的环体内径仅30mm左右，适合轻型吊装带、细钢丝绳的连接，整体长度不足60mm，在狭小空间的设备吊装里不会出现干涉；而55T大吨位规格的环体内径超过150mm，销轴直径达到80mm以上，环体截面直径接近70mm，能够适配大直径钢丝绳、重型吊装梁的连接需求，整体结构的重心与环体圆弧中心重合，吊装受力时载荷会沿环体圆弧均匀分散到两个耳孔位置，不会出现局部应力集中的问题。建模时特意对环体的圆弧过渡段做了曲率连续处理，避免折线棱角造成的索具磨损，环体与销轴接触的承压面做了同轴度约束，保证受力时销轴的剪切面均匀承载，不会出现偏载剪切的情况。

　　从设计思路上，参数化设计表的逻辑是把每个吨位对应的额定载荷、环体截面直径、内弧半径、耳孔中心距、销轴直径、开口净距、端部厚度这些参数全部做了关联约束，修改对应吨位的参数值时，整个模型会自动更新所有关联特征，包括销轴的长度、端部挡边的尺寸、开口销孔的位置都会同步匹配，不会出现特征脱节的问题。这种建模方式对于索具选型、吊装方案模拟来说非常实用，做吊装方案三维仿真的时候，只需要根据被吊物的重量选择对应吨位的卸扣模型直接装配，不需要单独核对尺寸，也不用担心模型尺寸与实际产品不符造成的干涉模拟失真。

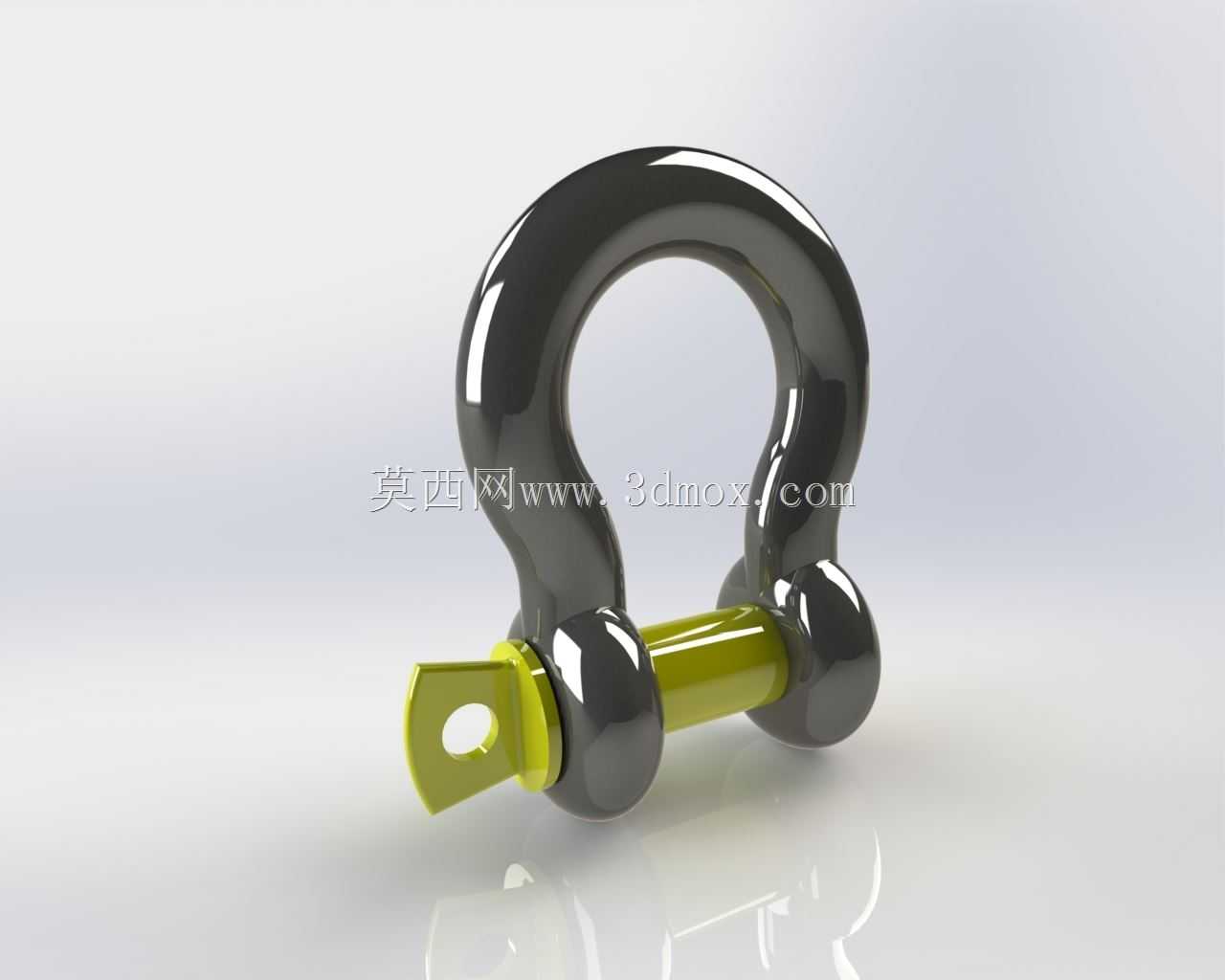

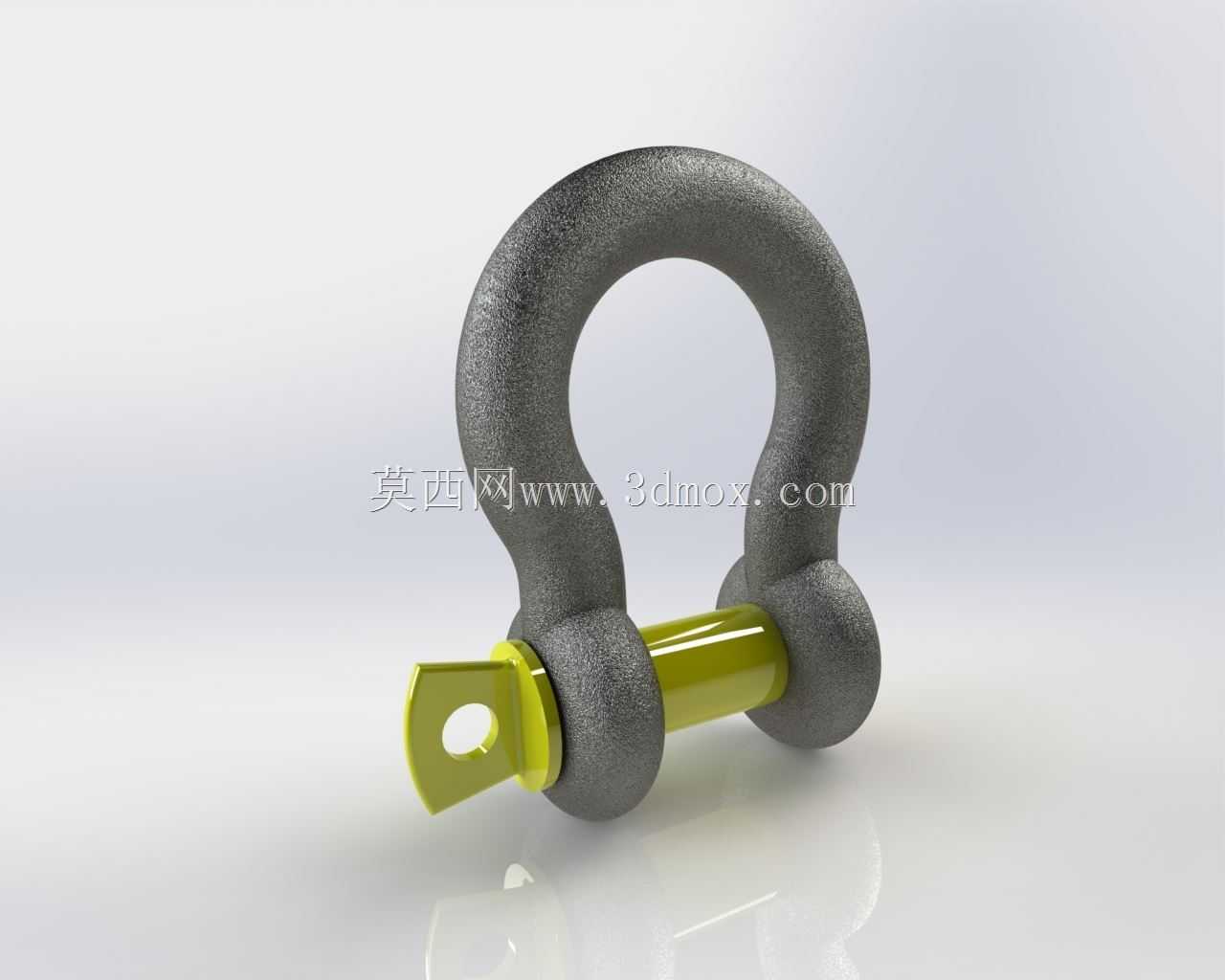

　　实际作业中，这类弓型卸扣的使用场景非常广泛，除了常规的起重吊装，在钢结构施工中用来连接钢梁与吊索，在港口码头用来连接集装箱吊具与钢丝绳，在电力施工中用来吊装变压器、电杆设备，在重型设备安装中用来配合手拉葫芦、千斤顶做设备移位的临时连接，甚至在户外救援、索道架设场景里也会用到同类型的卸扣产品。建模过程中特意还原了产品的实际结构细节，比如销轴端部的扁位、环体表面的模锻过渡圆角、耳孔外侧的倒角，这些细节虽然不影响核心承载性能，但在做装配模拟、工程出图的时候能够更贴近实际产品状态，避免三维模型与实物脱节。

　　需要注意的是，不同吨位的卸扣安装边界有明确要求，比如大吨位卸扣的耳孔厚度较大，搭配的吊具端部连接孔厚度不能超过卸扣耳孔的内侧净距，否则会出现销轴无法穿入的情况；同时环体的内弧空间要保证连接的索具能够自由转动，不能出现索具被环体卡滞的情况，否则吊装过程中索具扭转会产生附加载荷，超出卸扣的额定承载范围。参数化模型里特意把每个吨位的内侧净距、内弧长度参数做了明确标注，选型装配时可以直接读取这些边界尺寸，快速判断是否适配对应的连接部件，减少方案校核的工作量。
