落地卧式镗床三工位拾取输送装置

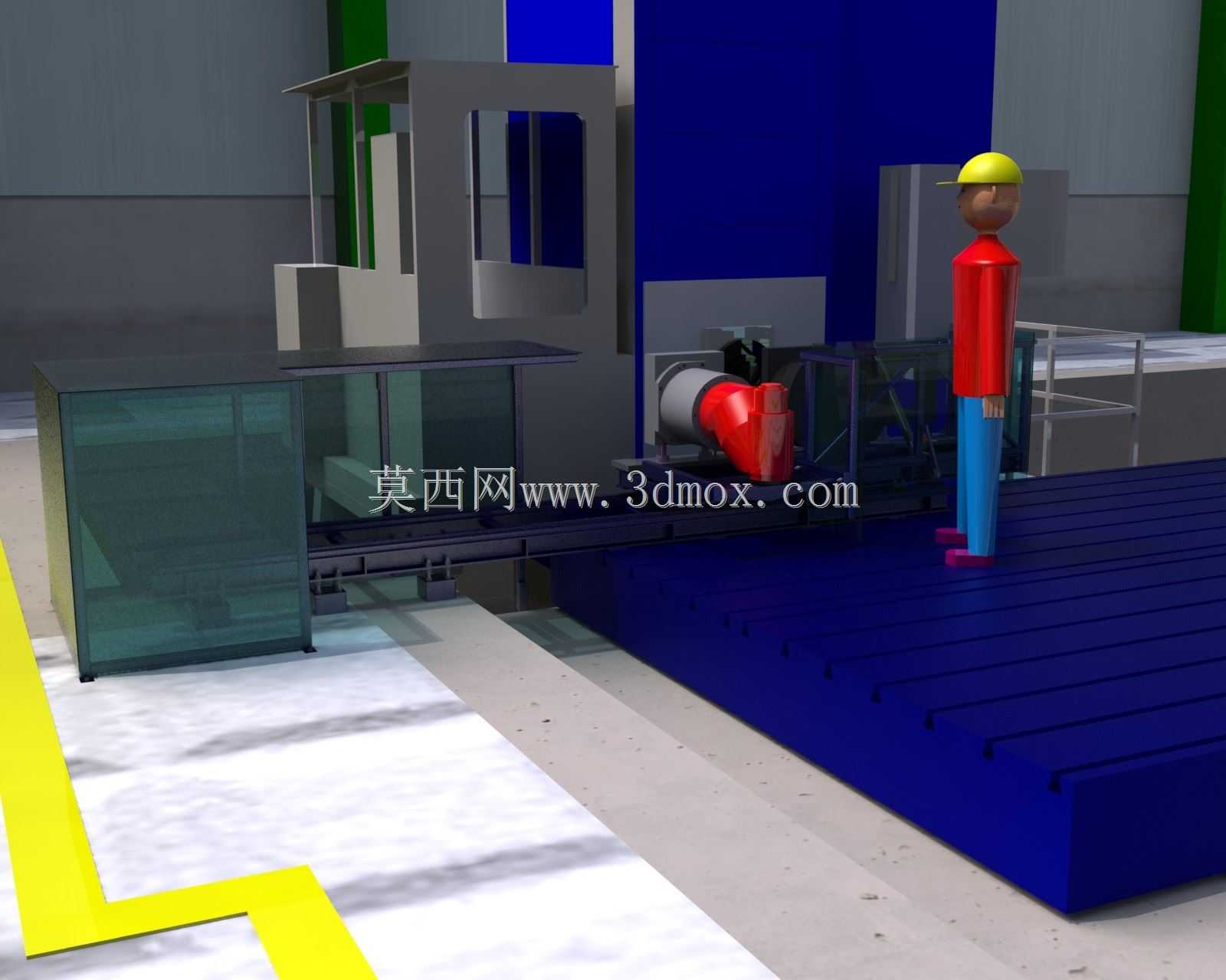

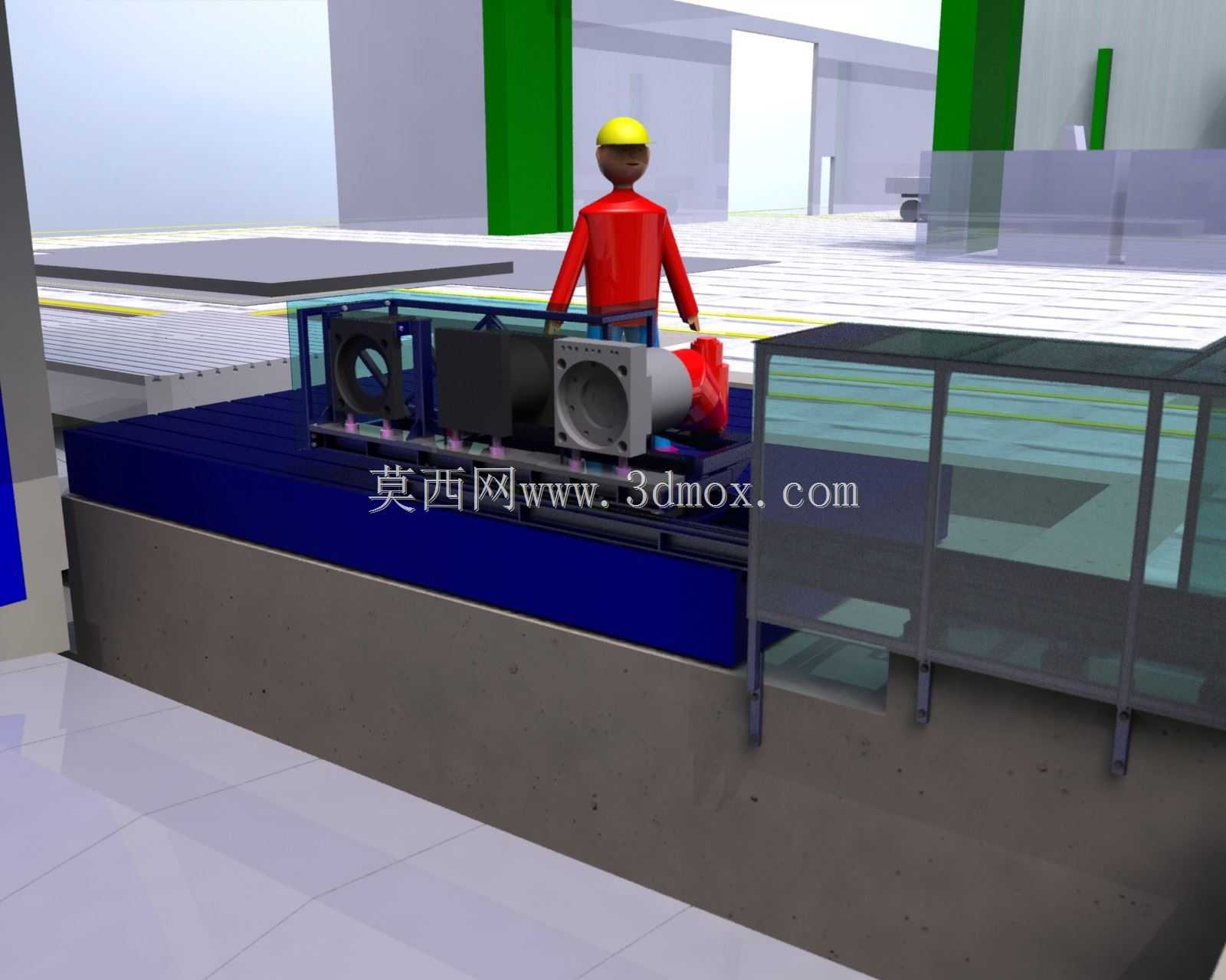

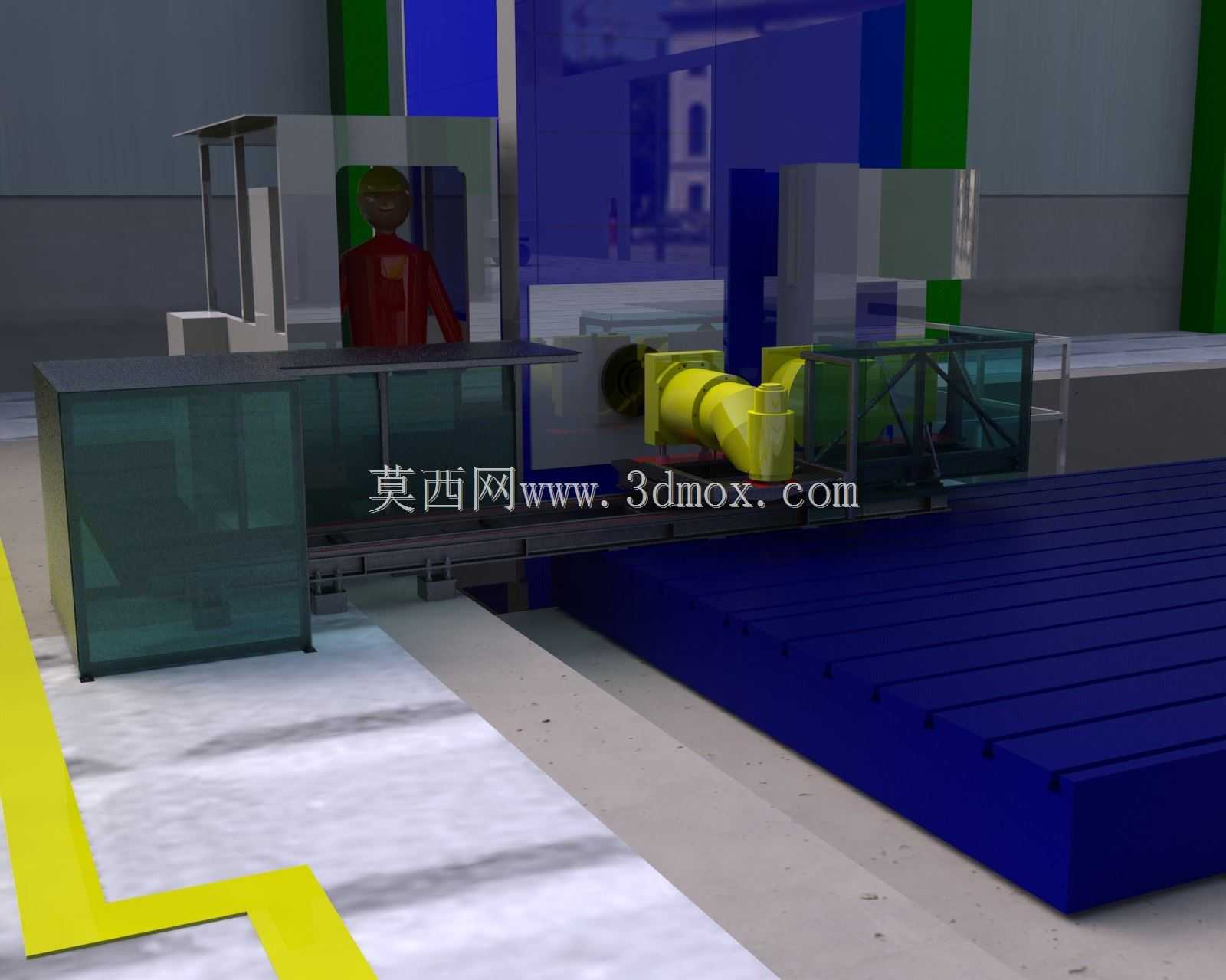

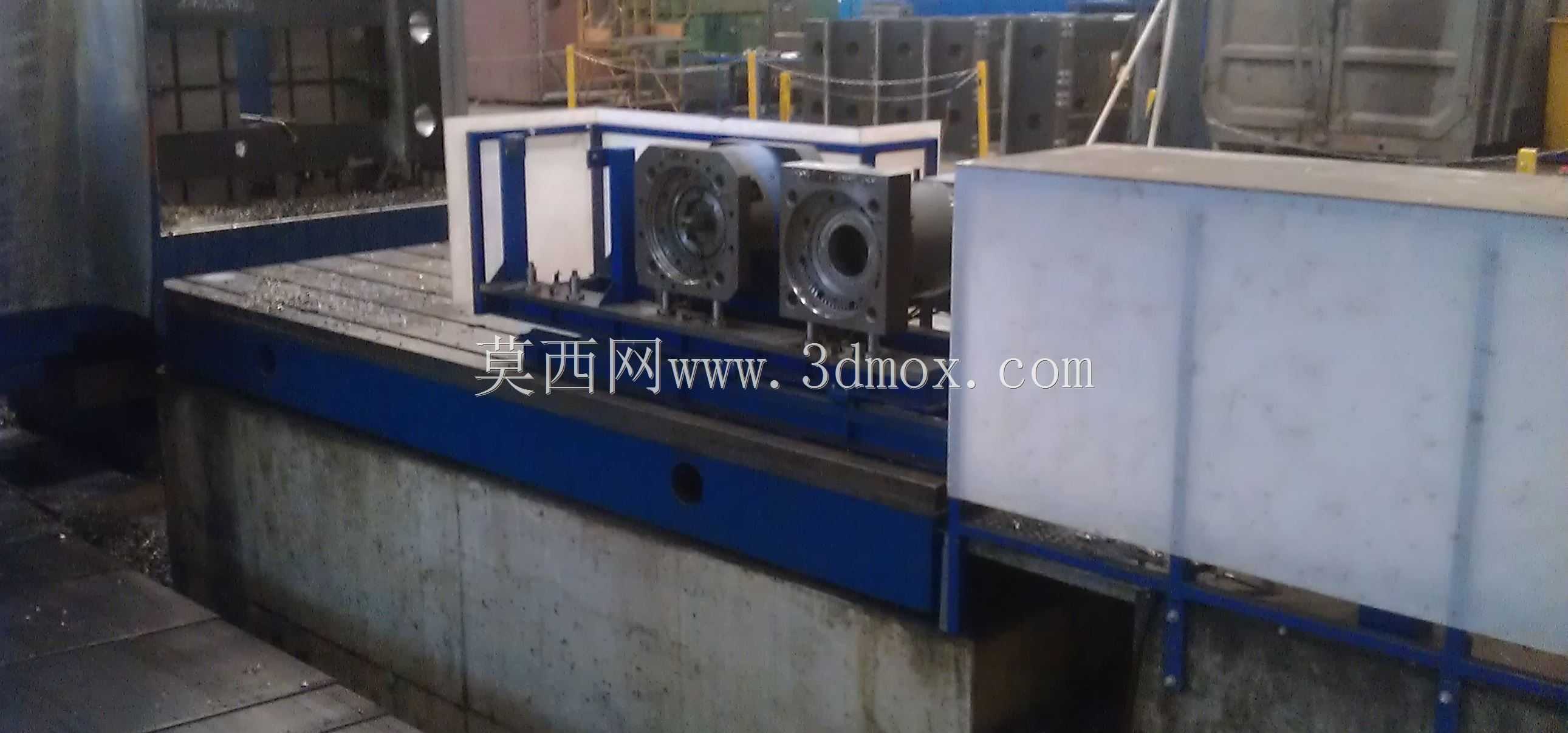

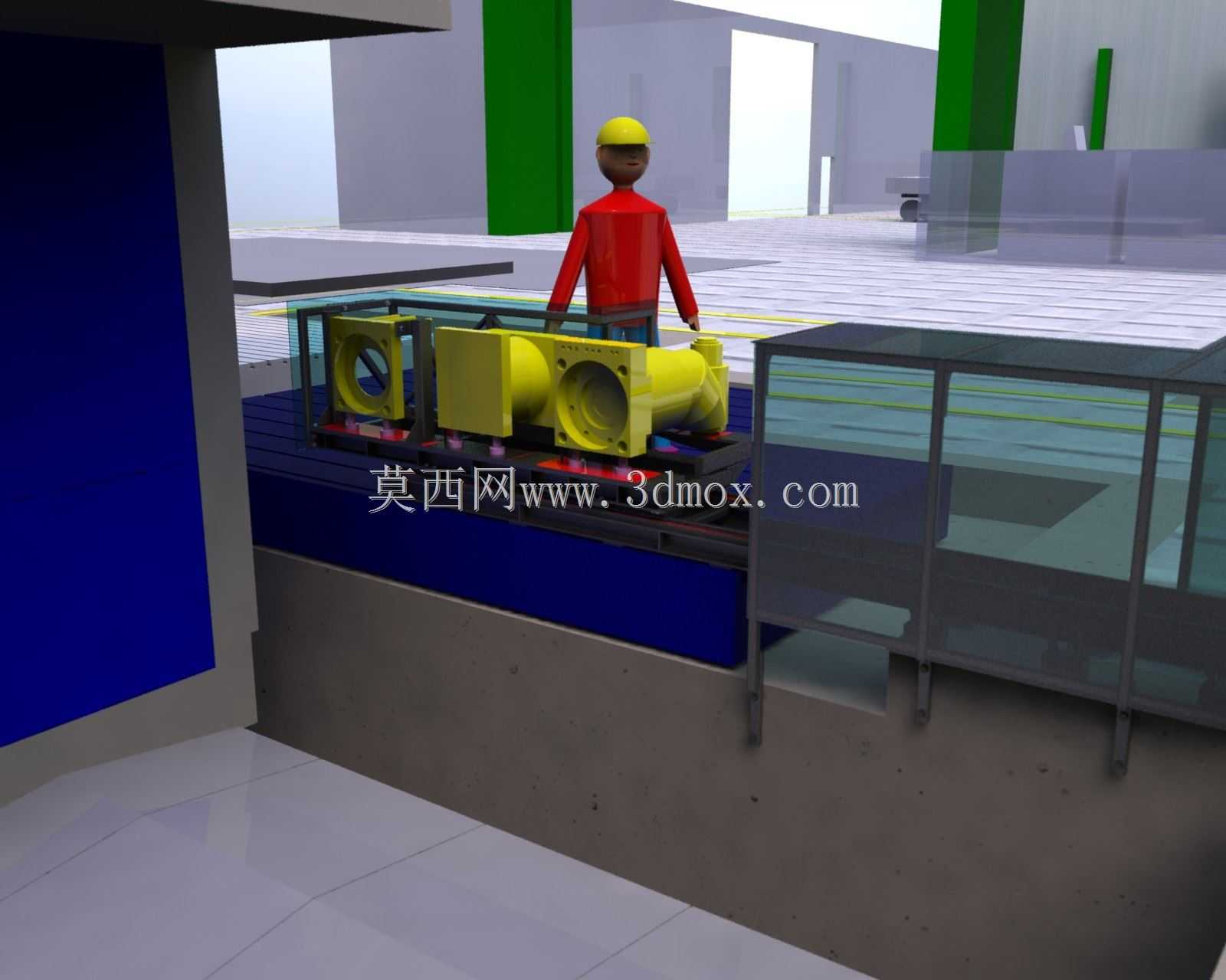

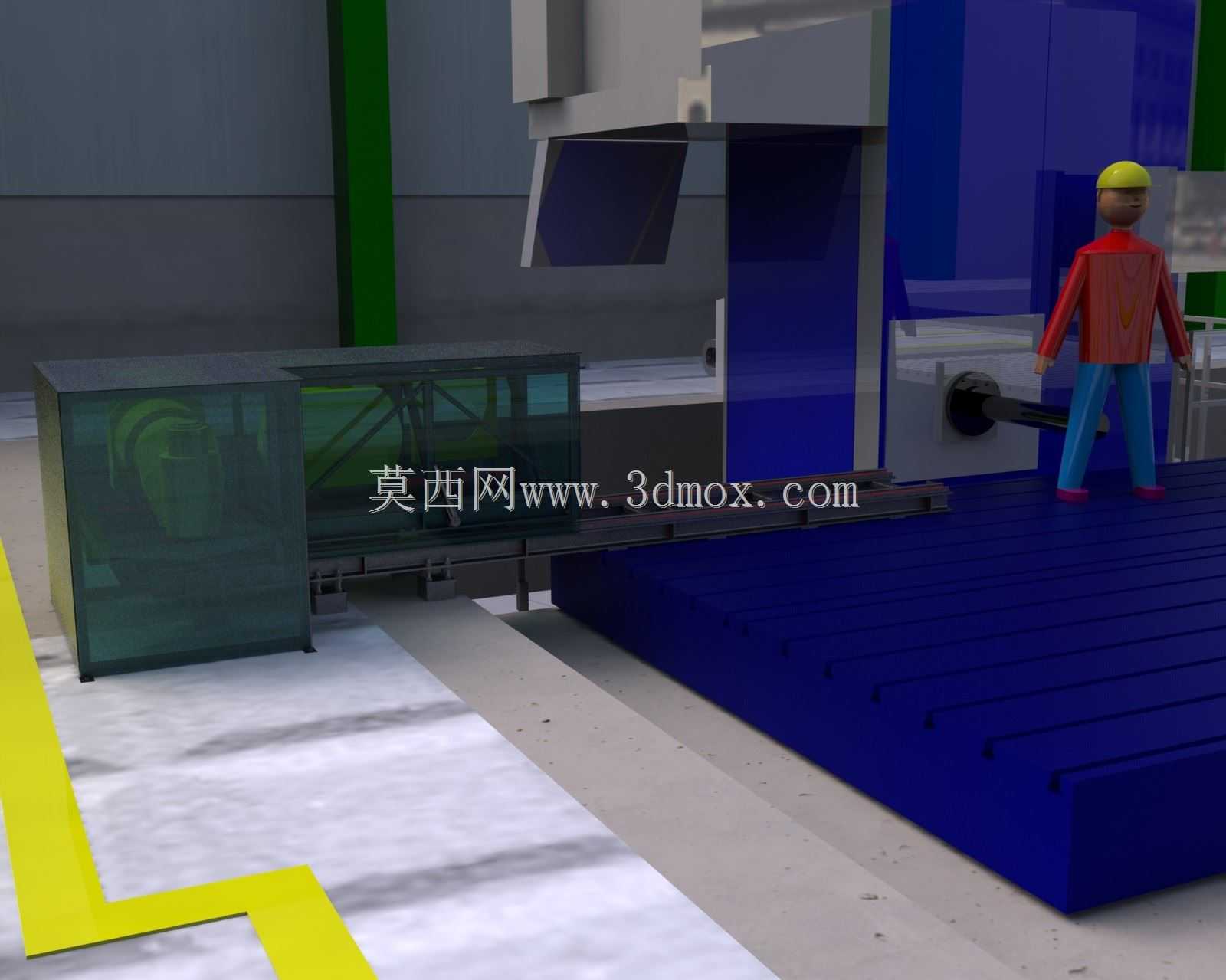

　　在重型机械加工车间的落地镗床作业区，大尺寸箱体类、机架类工件的工序间转运、上下料拾取一直是影响加工节拍的关键环节，传统单工位拾取装置往往需要配合行车反复调运，不仅占用起重资源，还容易在工件对位过程中磕碰镗床主轴及工装夹具，这套三工位拾取输送结构正是针对落地镗床的作业特性开发的配套机构。从实际落地场景来看，该装置直接嵌装在落地镗床工作台侧方的地坑基础内，上平面与车间地面、镗床工作台面保持齐平，不会占用车间通行空间，也不会干涉镗床滑座的轴向进给行程，三个独立拾取工位可分别对应待加工工件缓存、加工中工件辅助承托、加工完成工件暂存三个作业节点，作业人员无需反复调用行车，仅通过机构的工位切换就能完成工件在镗床加工位与缓存位之间的流转，大幅减少起重设备的占用时长，也能降低人工对位的劳动强度。

　　从功能设计逻辑来看，整套拾取结构采用下沉式安装布局，主体框架采用型钢焊接后做时效处理，避免长期承重出现形变，每个拾取工位都配置了独立的工件定位块与柔性夹持组件，可适配不同外形尺寸的镗削加工工件，夹持接触面粘贴有聚氨酯缓冲垫，防止工件装夹拾取过程中出现表面磕碰划伤。工位切换采用直线导轨导向，配合齿轮齿条传动实现三个工位的精准移位，移位行程经过严格核算，完全匹配落地镗床工作台的进给范围，不会出现工位切换时与镗床立柱、主轴箱发生干涉的情况。考虑到落地镗床加工过程中会产生大量铁屑与切削液，整套机构的运动副都配置了可伸缩的钢板防护罩，顶部与地面齐平的位置设置了排屑导流槽，切削液与铁屑可顺着导流槽汇入车间集中排屑系统，不会渗入机构内部造成传动件卡滞、磨损。

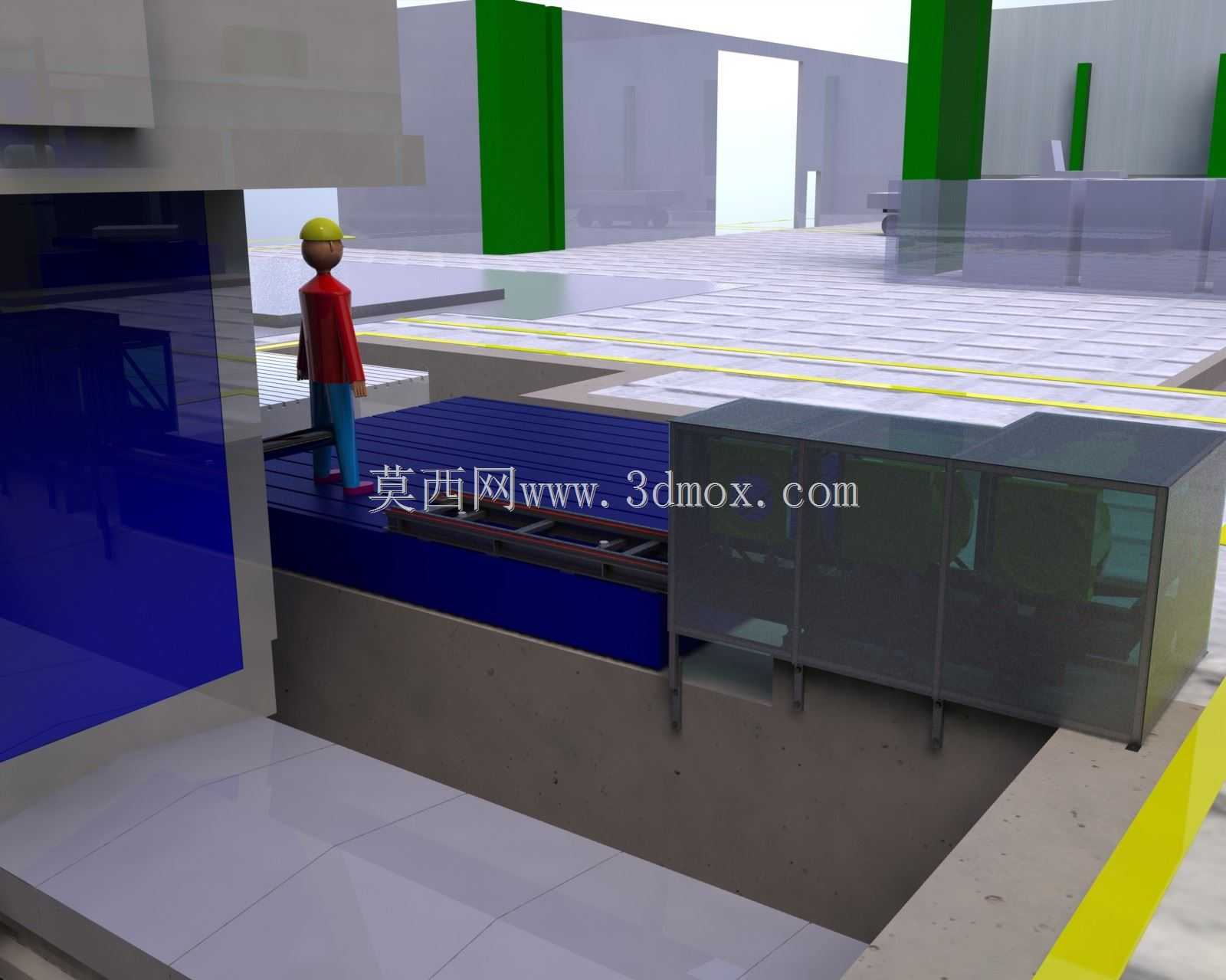

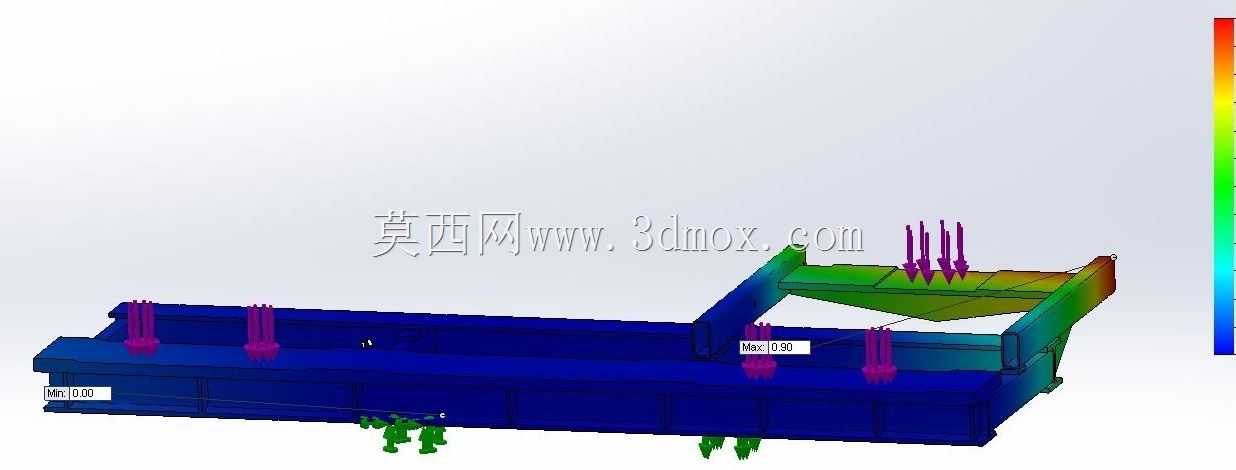

　　在安装边界的设计上，整套装置的地坑开挖深度根据落地镗床的工作台高度做了适配，常规适配6米行程落地镗床的版本，地坑深度控制在800mm以内，宽度不超过1800mm，长度方向与镗床工作台侧方的安装面完全贴合，不需要对原有镗床的地基做大规模改动，安装时仅需要通过地脚螺栓将主体框架与预埋钢板焊接固定，调整上平面的平面度误差不超过0.1mm/m即可投入使用。每个拾取工位的额定承重经过校核，可承载最大3吨的箱体类工件，完全满足落地镗床常规加工工件的承重需求，工位切换的重复定位精度控制在0.05mm以内，可保证工件拾取后转移到加工位时，与镗床工作台的定位基准偏差控制在工装可调整范围内，减少工件二次找正的时间。

　　从结构细节来看，拾取工位的夹持组件采用可调式设计，可根据工件的外形尺寸调整夹持块的安装位置，适配不同规格的减速机箱体、机床床身、大型阀块等典型落地镗床加工工件，机构的操作端设置在镗床操作位侧方，作业人员在完成镗削参数调整后，可直接操作机构完成工件的拾取换位，不需要长距离走动操作。整套结构的动力组件采用外置式安装，布置在机构的非操作侧，方便后期的维护保养，传动部位的润滑点都引出到地面以上的位置，日常加注润滑脂时不需要掀开地面盖板，大幅降低日常维护的工作量。在安全防护设计上，机构的运动区域边缘设置了感应式安全边，一旦人员或异物误入工位切换的运动范围，机构会立即停止运行，避免发生安全事故，同时每个工位都设置了机械锁紧机构，当工位切换到位后，锁紧销会自动插入定位孔，即使传动系统出现失电情况，工位也不会出现移位，保证加工过程中工件承托的稳定性。
