阿德勒1500移动式港口起重设备结构

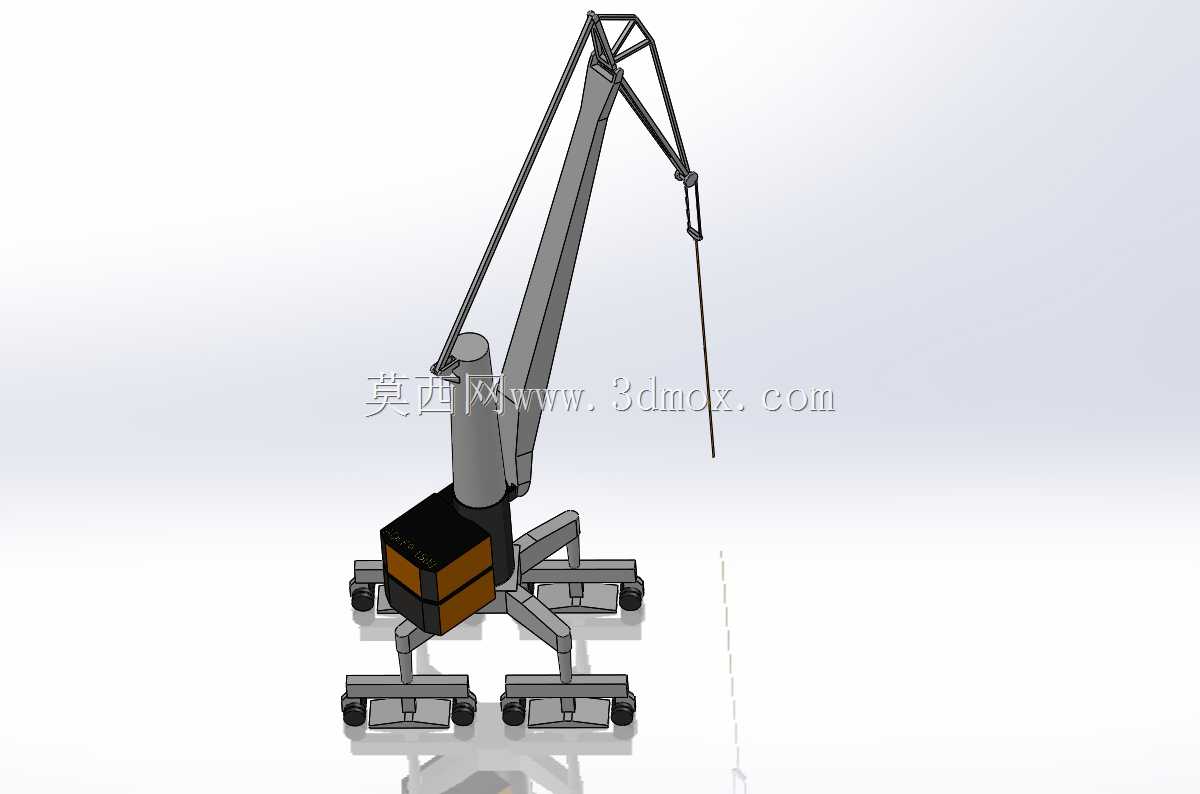

　　这款移动式港口起重设备的三维结构，核心服务于内河及沿海中小型港口的散杂货、件杂货装卸作业场景，在泊位长度有限、货种零散的码头区域，这类设备无需铺设固定轨道，可依托自带的行走支撑结构在码头面灵活转场，适配多泊位交替作业的需求，相比固定岸桥，其转场成本更低、部署灵活度更高，尤其适合年吞吐量不大、货种切换频繁的中小型港口、内河码头以及临时装卸作业点使用。从实际作业用途来看，该设备可完成船舶靠泊后的货物卸船、装船作业，也可承担码头后场的货物堆垛、转运吊装作业，配合不同的吊具可适配集装箱、袋装货物、型钢、设备构件等多种货种的吊装需求，单台设备即可覆盖码头前沿到后场短距离的吊装转运环节，减少码头内不同设备的调度衔接成本。

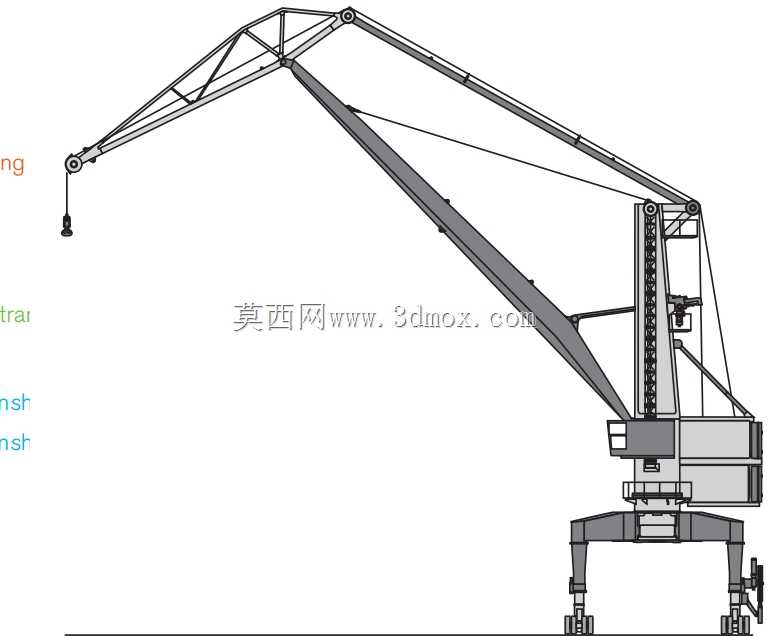

　　从功能特性层面拆解，该设备采用了桁架式臂架结构，这种结构在保证臂架整体抗弯、抗扭强度的前提下，大幅降低了臂架自身重量，减少了回转支撑结构的负载，同时臂架的变幅机构采用钢丝绳牵拉设计，可根据作业半径需求灵活调整臂架仰角，覆盖从近点码头面到远点船舱内的作业范围。设备的下部采用多支腿带滚轮的支撑结构，每个支腿下方设置独立的行走滚轮，作业时支腿可向外展开扩大支撑跨距，保证吊装重载时的整机稳定性，转场时支腿可适当收回，缩小整机外形宽度，满足码头内狭窄通道的通行要求。设备的回转机构设置在塔身底部，可实现360度全回转作业，覆盖设备周围环形区域的作业范围，无需频繁调整整机站位即可完成不同方位的货物吊装。

　　在设计思路上，该结构优先平衡了作业灵活性与结构稳定性的矛盾，首先针对码头作业面的承载特性，下部支撑结构采用多点分布式支腿设计，将整机重量及吊装负载均匀分散到多个接触点，降低对码头面的局部压强，无需对码头面做额外的强化处理即可部署。臂架的截面选型经过受力校核，桁架的腹杆采用三角形排布，可有效抵消臂架在变幅、回转、起吊过程中产生的交变应力，减少长期作业下的结构疲劳风险。设备的配重块设置在塔身下部后侧，与臂架作业侧形成力矩平衡，在额定起重量范围内，可保证不同作业半径下的整机抗倾覆系数满足港口起重设备的安全规范要求。操作室的位置设置在塔身中上部，拥有开阔的视野，操作人员可直接观察到吊点位置、货物状态以及作业面的人员情况，减少作业盲区带来的安全隐患。

　　从外形尺寸与安装边界来看，该设备在非作业转场状态下，臂架收拢至最小仰角时，整机高度可控制在常规码头岸桥的通行限高范围内，宽度匹配码头内常规作业通道的宽度要求，可顺利通过码头内的固定设施间隙。作业状态下支腿完全展开后，支撑跨距可覆盖近两倍机身宽度的范围，保证最大作业半径下的吊装稳定性，设备的尾部回转半径经过优化，在靠近码头边缘、堆场货堆作业时，尾部不会与周边设施、货堆发生干涉。安装部署时无需浇筑固定基础，仅需对作业点位的码头面做平整度检查，确认地面承载能力满足要求即可展开支腿投入作业，转场时仅需收回支腿、锁定臂架即可依靠自带滚轮或牵引设备转移至下一个作业点位，整个部署与转场过程无需大型辅助吊装设备，单班组即可完成操作。

　　在结构细节处理上，臂架前端的滑轮组采用多槽设计，可兼容不同倍率的钢丝绳穿绕方式，根据吊装货物的重量调整起升钢丝绳倍率，轻载作业时采用低倍率提高起升速度，重载作业时切换至高倍率提升起吊能力，兼顾作业效率与重载吊装需求。支腿底部设置有可调节的支撑垫，在码头面存在微小坡度或不平整情况时，可通过调整支腿垫的高度将整机调整至水平状态，保证回转机构、变幅机构的受力均匀，避免偏载带来的结构损伤。塔身内部预留了线缆、液压管路的排布空间，所有动力线路、控制线路均沿塔身内部结构敷设，外部设置防护盖板，避免海边高盐雾环境、码头作业扬尘对线路造成腐蚀与磨损，提升设备在港口恶劣工况下的耐用性。
