12.7吨级快卸卡箍锁紧连接结构

　　在重型工程机械、大吨位吊装索具、重载管路快接系统以及大型模块化设备的装配场景中，快卸卡箍是承担快速锁紧与便捷拆卸功能的核心连接构件，本次涉及的12.7t额定载荷快卸卡箍，主要适配大载荷工况下无需额外工具即可完成装拆的连接需求，相比传统螺栓紧固的连接形式，能将单节点的装拆时间压缩九成以上，尤其适合需要频繁切换工位、定期拆解维护的重载连接节点。

　　从实际功能特性来看，这款卡箍采用偏心凸轮式锁紧原理，通过扳动一体式锁紧拨杆带动卡合曲面转动，实现对对接构件的抱紧与释放，闭合状态下依靠曲面过中心自锁特性保证载荷作用下不会意外脱开，打开状态下拨杆可保持在解锁位，方便对接件快速装入或取出。结构上采用单基体集成锁紧、铰接、定位的一体化设计，没有多余的零散小零件，避免了现场装拆过程中零件掉落遗失的问题，适配工地、野外吊装、设备抢修等复杂作业环境的使用需求。

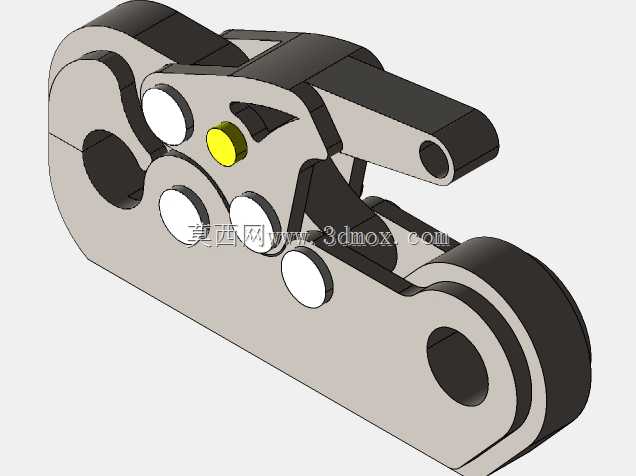

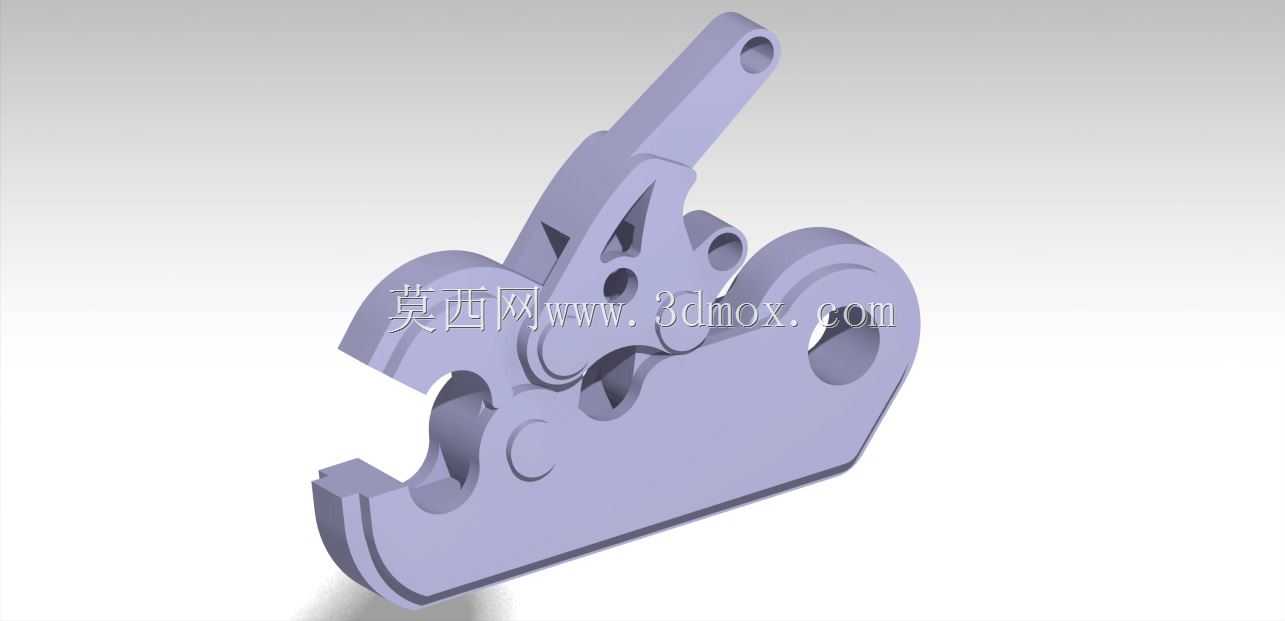

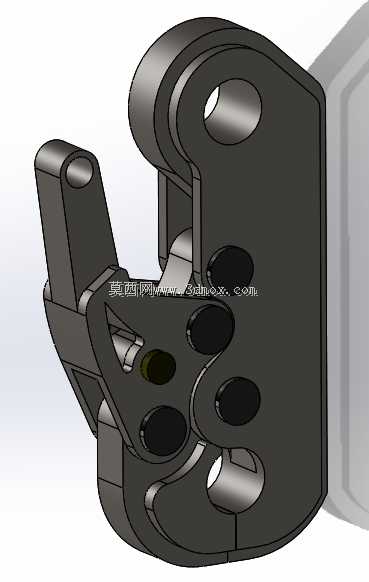

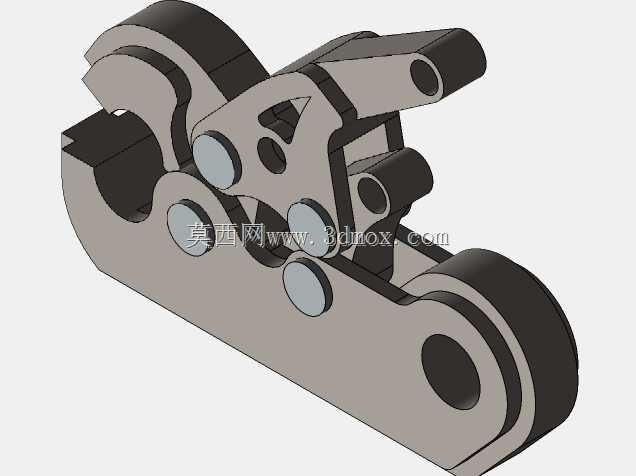

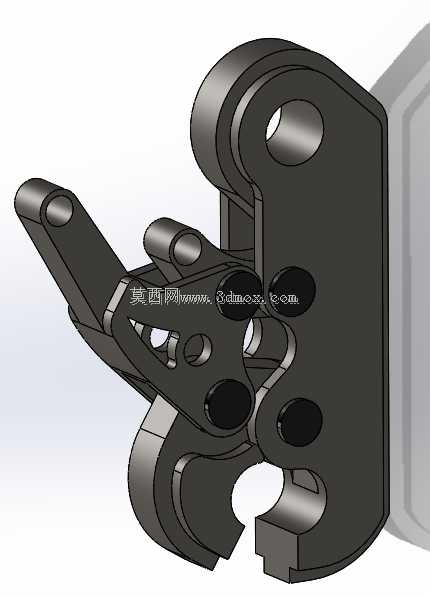

　　设计过程中优先考虑了大型装配场景的使用便利性，没有采用多零件拼装的复杂结构，而是将卡箍拆分为固定基体与活动锁紧臂两个核心构件，通过铰接孔位实现转动配合，同时预留了闭合、打开两种配置状态的建模基准，在大型设备总装时可直接根据装配工位的状态调用对应配置，无需额外调整零件角度或重新装配，能有效提升大装配体的建模与工程图出图效率。建模时参考了同载荷等级快卸卡箍的实物轮廓与关键受力点布局，对铰接孔、锁紧接触面、载荷承力面的位置做了匹配性设计，保证结构受力路径清晰，载荷从对接件传递到卡箍抱紧面后，可直接通过基体的承力结构传递到安装基座，避免局部应力集中导致的结构变形。

　　安装边界方面，这款卡箍的铰接孔位采用同轴等径设计，适配标准圆柱销做铰接固定，锁紧臂的转动行程经过校核，在完全打开状态下不会与周边的安装结构发生运动干涉，抱紧位的弧形接触面适配对应直径的圆杆或对接法兰凸缘，安装时仅需将对接件放入卡箍开口位置，扳动锁紧拨杆到闭合位即可完成锁紧，拆卸时反向扳动拨杆到解锁位即可取出对接件，全程无需额外扳手、撬棍等辅助工具。卡箍基体上开设的多个减重孔，在保证整体结构刚度的前提下降低了零件自重，同时这些孔位也可作为辅助定位孔，在装配过程中用于穿入定位销临时固定卡箍位置，方便高空或狭窄空间内的安装作业。

　　从结构细节来看，所有与对接件接触的抱紧面都做了圆弧过渡处理，避免尖锐棱边在载荷作用下刮伤对接件表面，同时也能增大接触面积，降低接触面的压应力，减少长期重载使用下的接触面压溃变形风险。锁紧拨杆的操作端做了加宽处理，方便操作人员带防护手套时施力，拨杆的转动角度经过优化，锁紧行程的最后一段操作力处于人工施力的舒适区间，不会出现操作力过大无法锁紧、或者操作力过小锁不紧的问题。铰接位置的配合间隙控制在合理范围，既保证转动灵活无卡滞，又不会因间隙过大导致锁紧后出现旷量，影响连接的刚性。

　　在不同行业的实际适配中，这款卡箍可用于大吨位索具的快速连接、重型液压管路的法兰快接、模块化设备的快速拼接、大型工装夹具的快速锁紧等场景，相比同载荷等级的螺栓连接结构，其重复装拆的一致性更好，不会因为螺栓预紧力控制不当出现连接松动或过紧咬死的问题，也无需定期检查螺栓扭矩，能大幅降低设备的日常维护工作量。建模时保留了两种工作状态的配置，在做整机运动仿真时可直接配置卡箍的开合状态，模拟设备装拆、部件切换的动作过程，无需单独建立开合两个版本的模型，能减少结构设计阶段的重复建模工作量。
