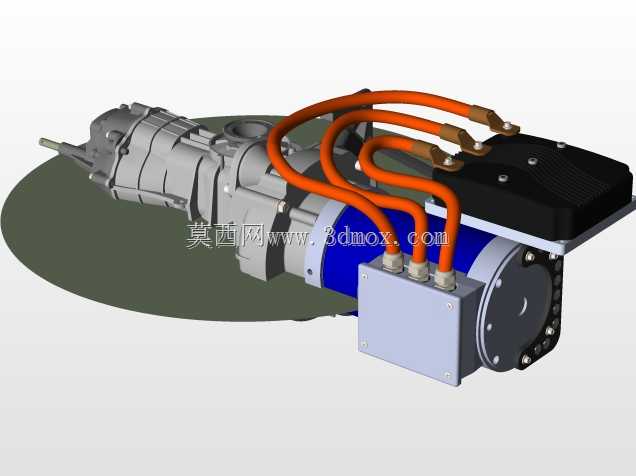

集成AC51电机的VW2型客车总线变速装置

　　在城市客运、城际公路客运的商用车辆传动系统布局中，带集成电机的总线式变速器一直是动力传递链路里的核心部件，这套适配VW2型客车平台的变速装置，直接对接AC51驱动电机的输出端，承担着动力转速匹配、扭矩传递、工况适配的核心作用。不同于传统燃油车匹配的多挡位手动或自动变速器，这套总线变速装置采用总线通讯架构，能够直接和整车CAN总线网络完成信号交互，实时响应整车控制器下发的扭矩请求、转速调整指令，省去了传统变速机构里大量的硬线信号连接，大幅降低了整车布线的复杂度，也提升了信号传输的抗干扰能力，尤其适合频繁启停、工况波动大的城市公交类客运车辆使用场景。

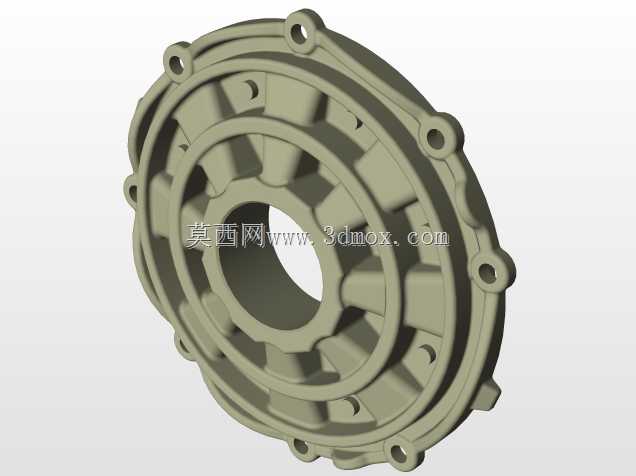

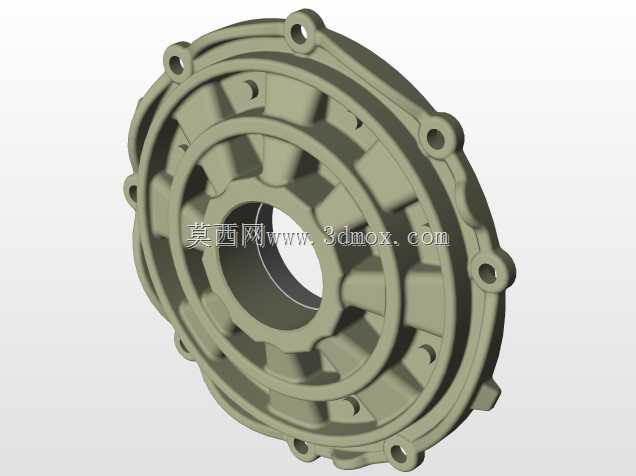

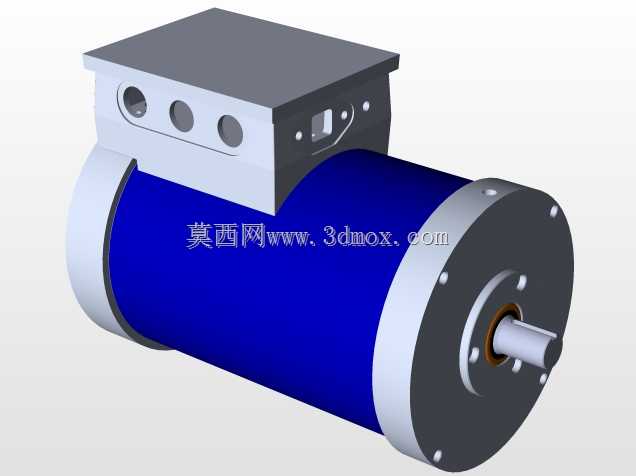

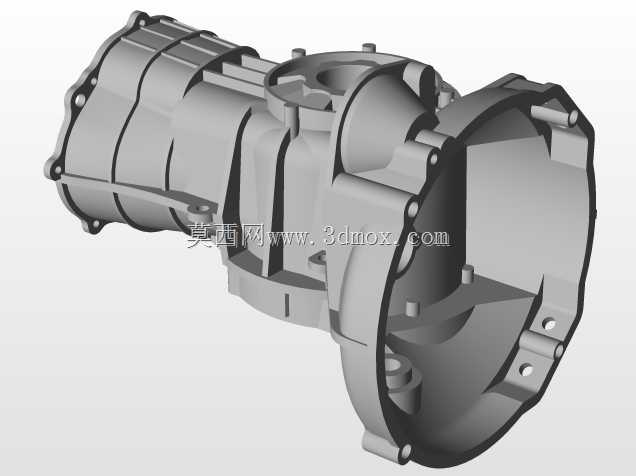

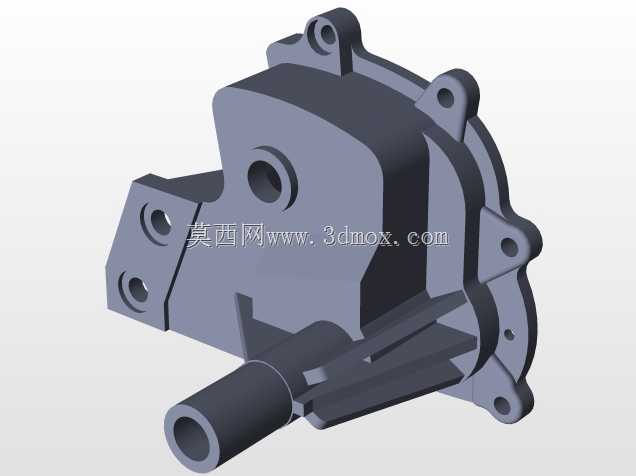

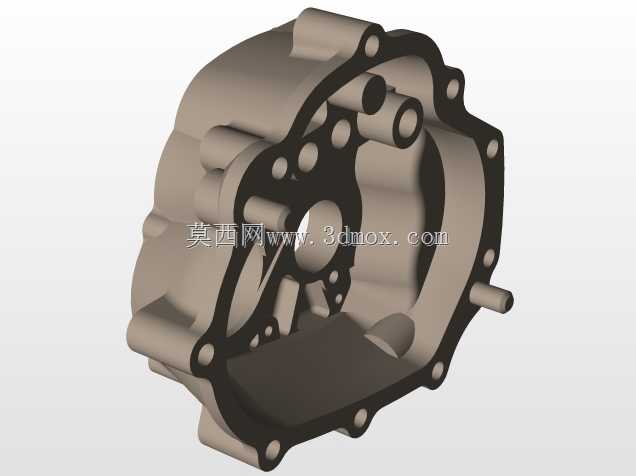

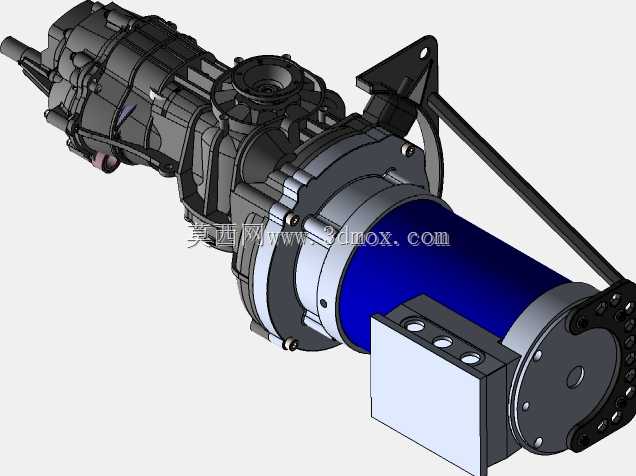

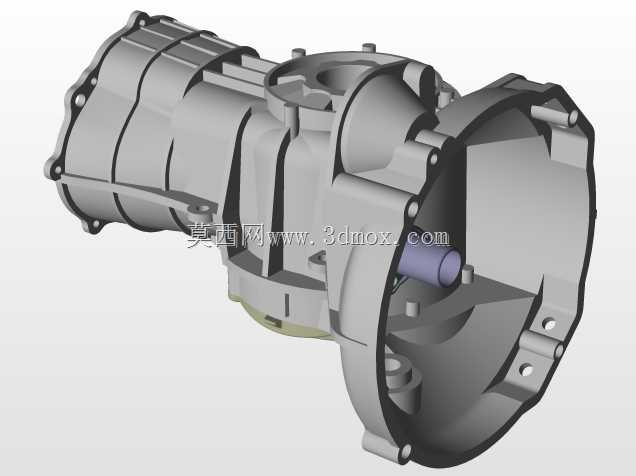

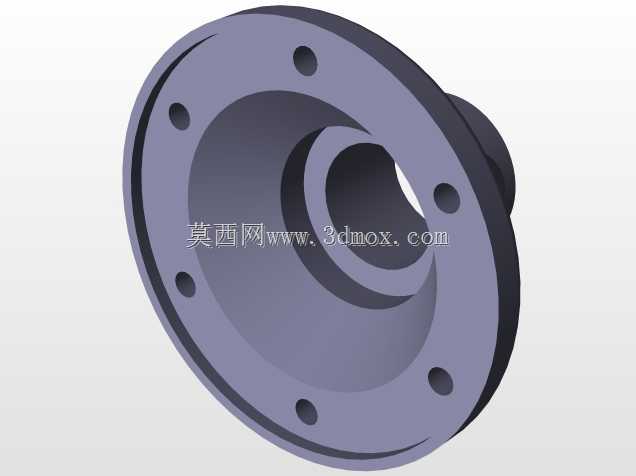

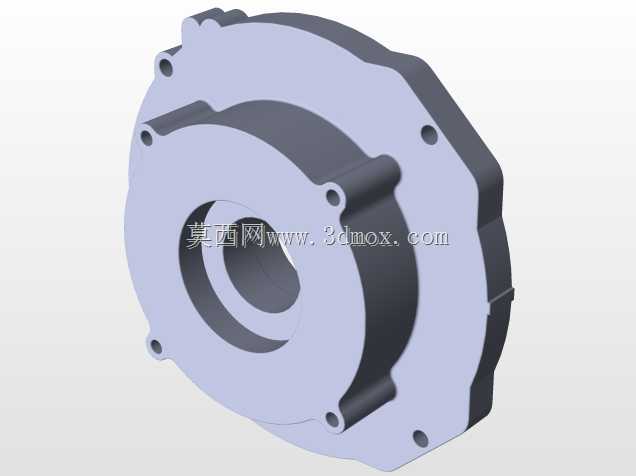

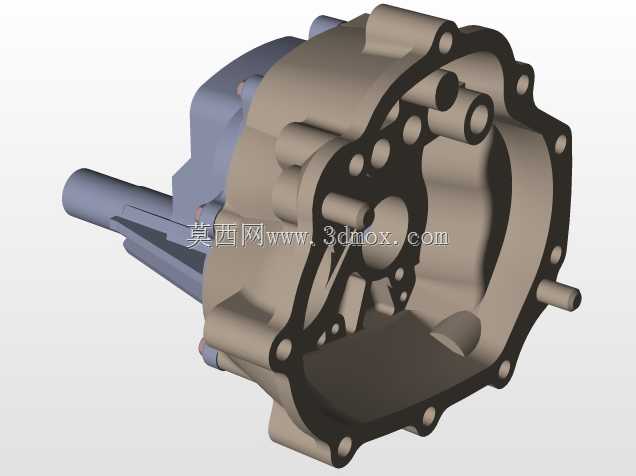

　　从结构设计思路来看，这套变速装置在初始建模阶段就充分考虑了和AC51电机的集成安装边界，电机输出轴和变速器输入轴采用同轴直连的布局方式，取消了传统结构里的中间连接法兰和过渡传动部件，既压缩了整套动力总成的轴向安装尺寸，也减少了中间传动环节的功率损耗。整套装置的壳体采用一体化压铸的结构思路，在建模时对壳体的加强筋布局做了针对性优化，在轴承安装位、轴系支撑位周边设置了放射状加强筋，既保证了壳体在大扭矩输出工况下的结构刚性，也尽可能控制了壳体的整体重量，适配客车底盘轻量化的设计需求。

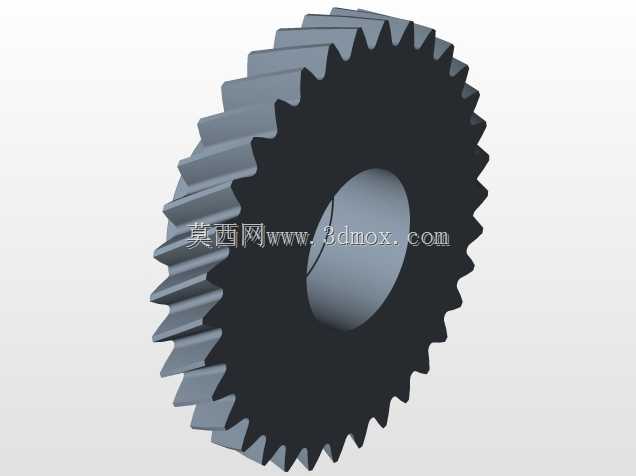

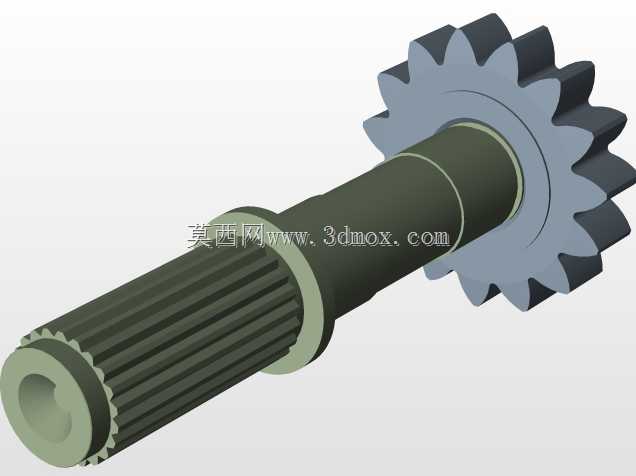

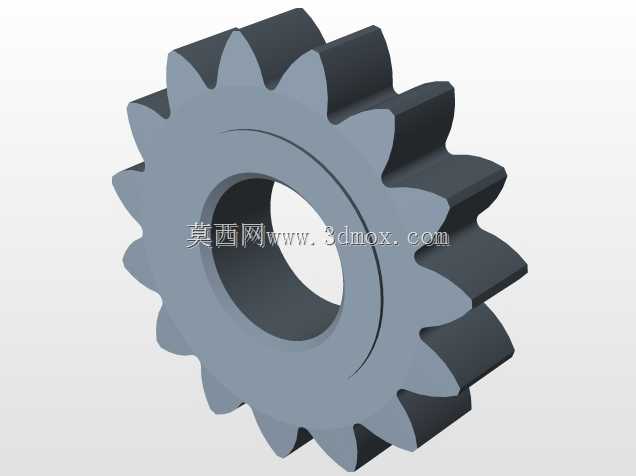

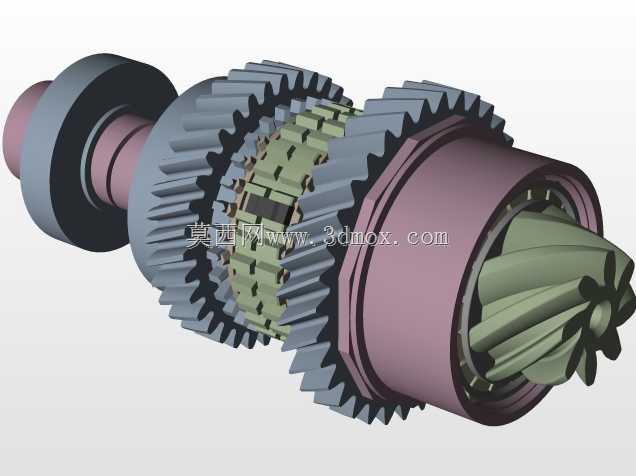

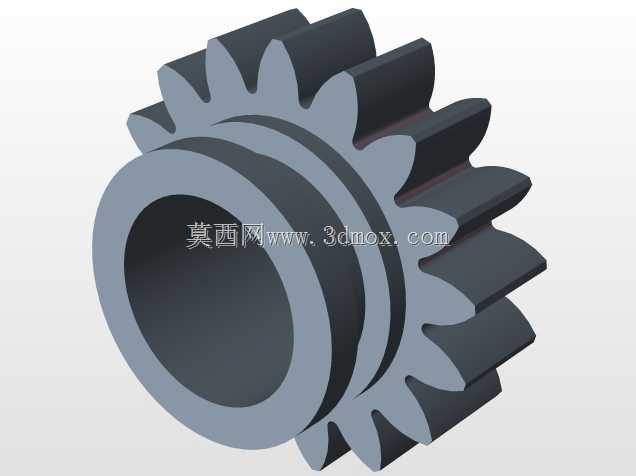

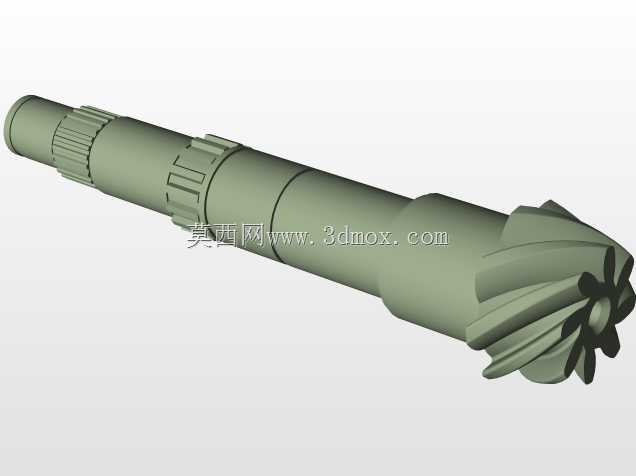

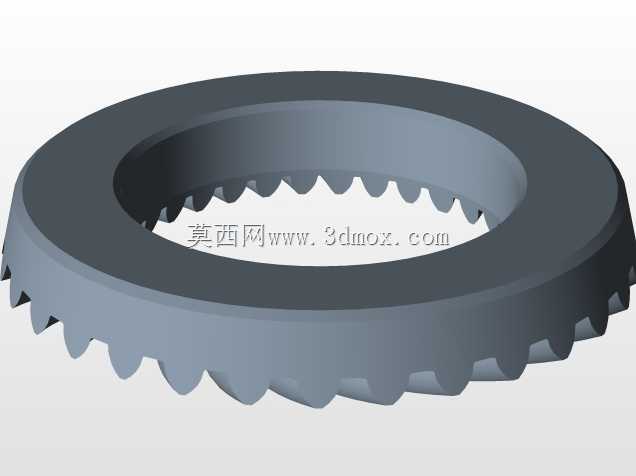

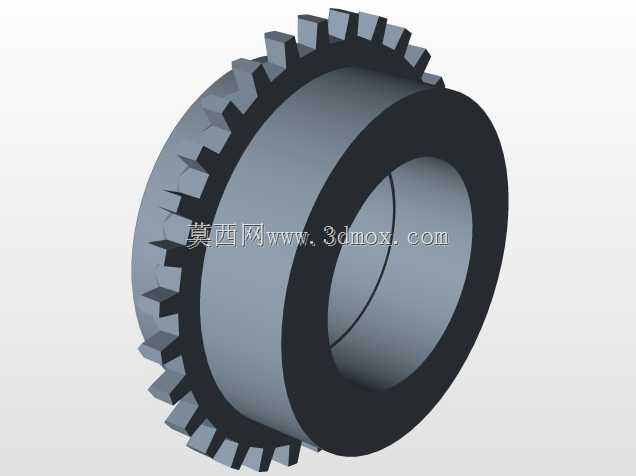

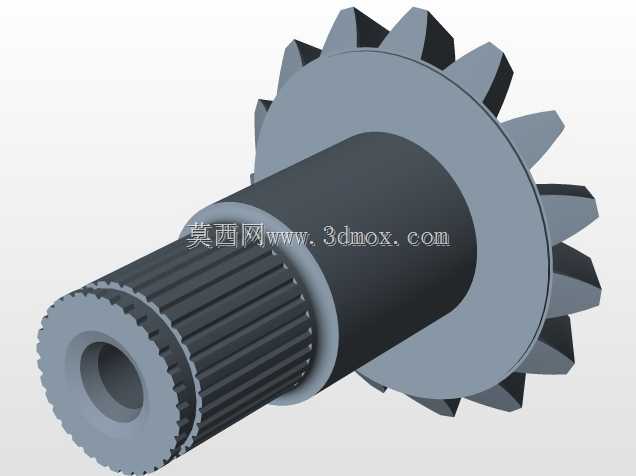

　　在功能特性层面，这套总线变速器的挡位执行机构采用电控气动的驱动方式，相比传统的液压驱动执行机构，响应速度更快，低温环境下的动作可靠性更高，不需要额外配置液压油管路和储油装置，维护成本更低。装置内部的传动齿轮采用斜齿圆柱齿轮布局，相比直齿齿轮，斜齿结构的啮合重合度更高，传动过程中的冲击更小，运行噪音更低，能够有效降低客车行驶过程中的传动系统噪音，提升车内乘坐舒适性。齿轮的参数选择上，针对客车常用的低速大扭矩起步、中速匀速巡航的工况区间做了传动比优化，让电机始终工作在高效转速区间，提升整车的电能利用效率，延长续航里程。

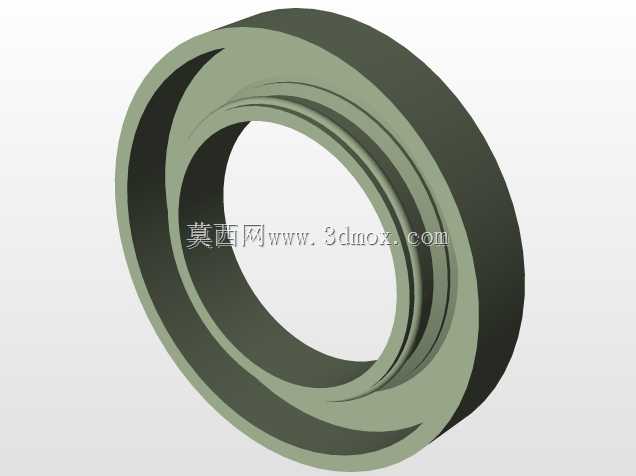

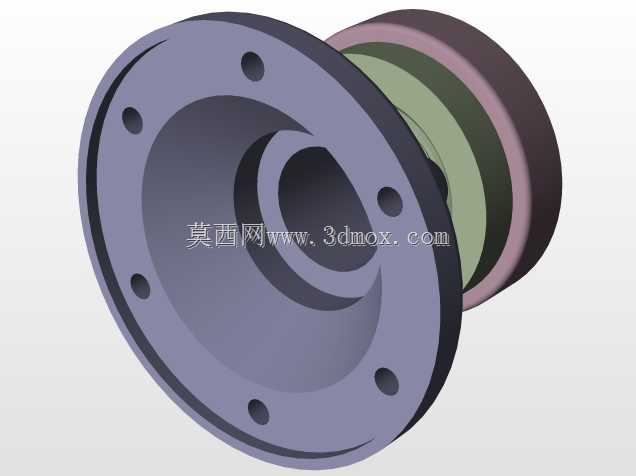

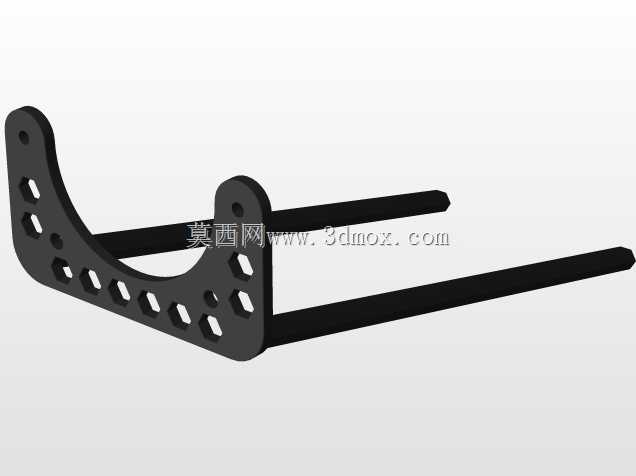

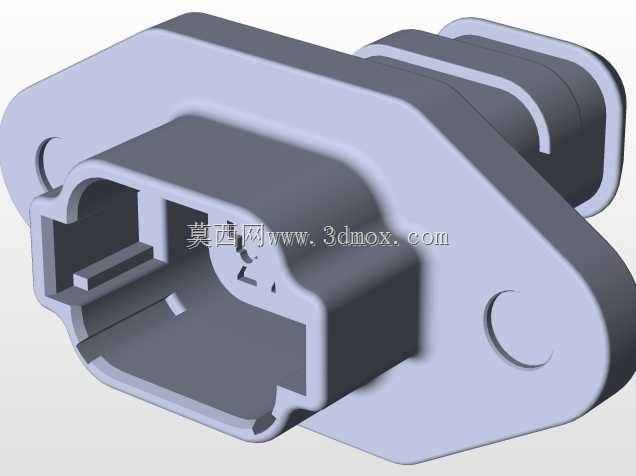

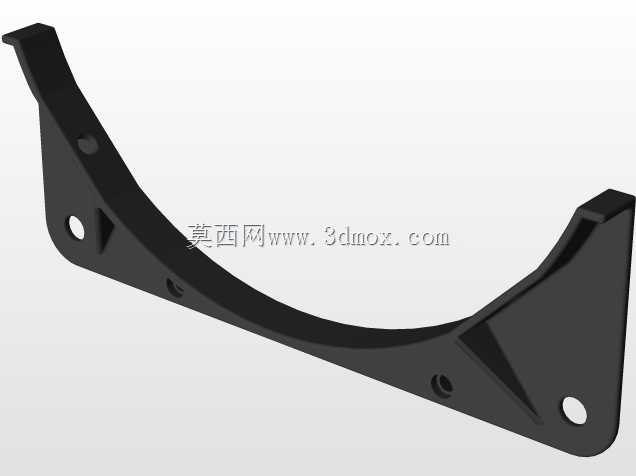

　　从安装边界的尺寸设计来看，整套变速装置的安装吊耳位置完全匹配VW2型客车底盘的原有安装点位，不需要对底盘大梁做额外的打孔或改装，在整车改装或总成替换时可以直接完成吊装对位，降低现场装配的工作量。装置的外接接口全部集中布置在壳体的同一侧，包括总线通讯接口、气压管路接口、转速传感器接口，方便整车装配时的管线连接，也便于后期运维时的故障排查。输入轴端的密封结构采用双唇口油封设计，能够有效阻挡外部泥水、粉尘进入变速器内部，同时防止内部润滑油的渗漏，适配客车复杂的行驶路况，不管是城市铺装路面还是城郊非铺装路面，都能保证密封结构的长期可靠性。

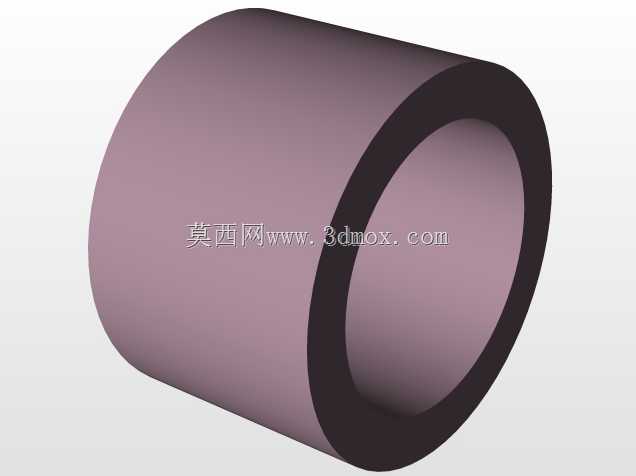

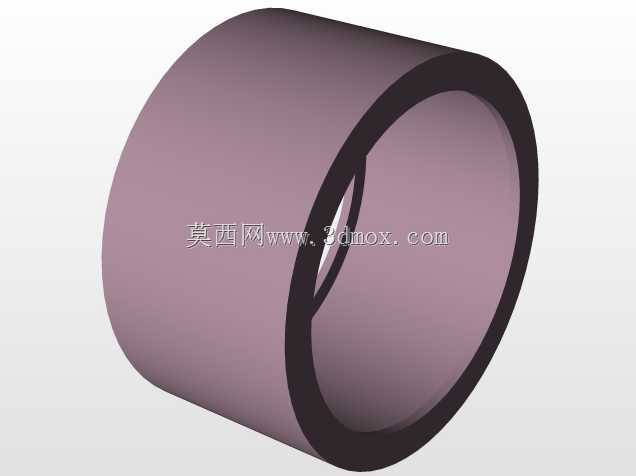

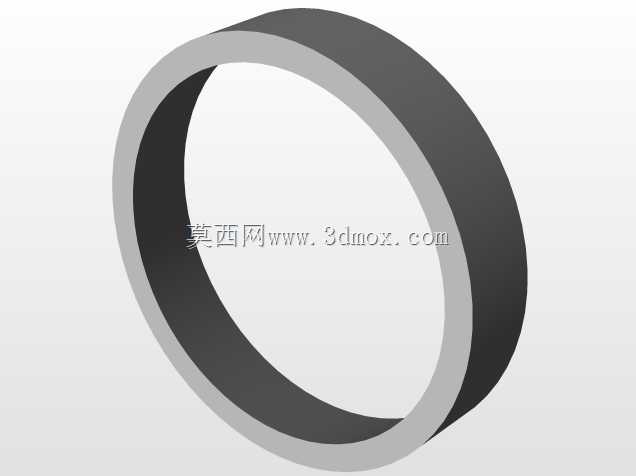

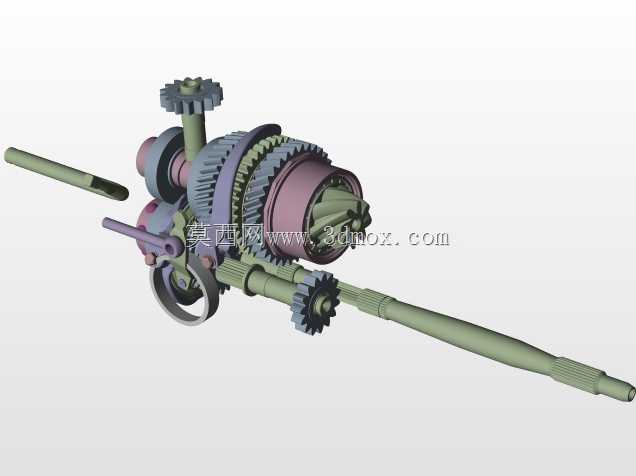

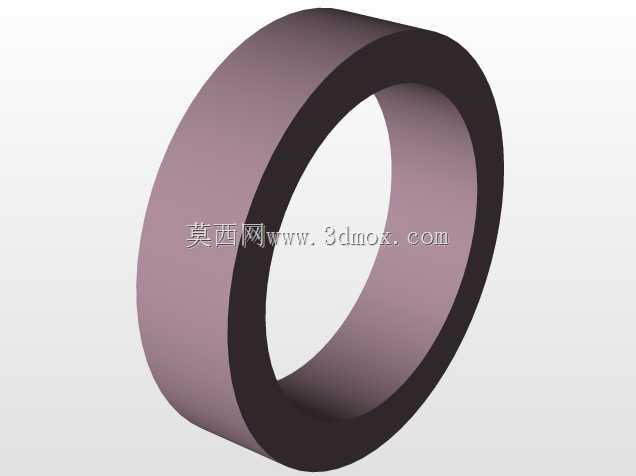

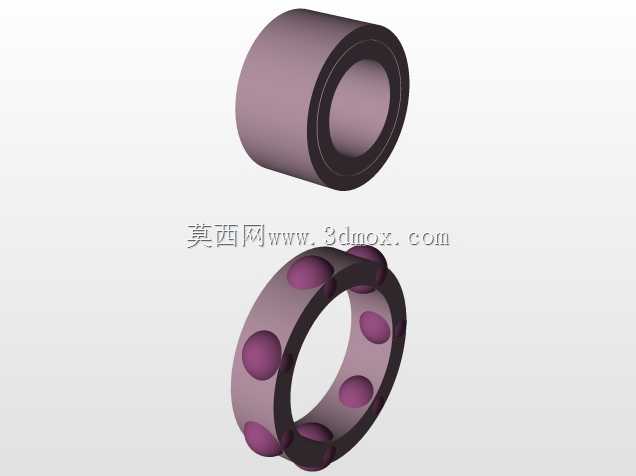

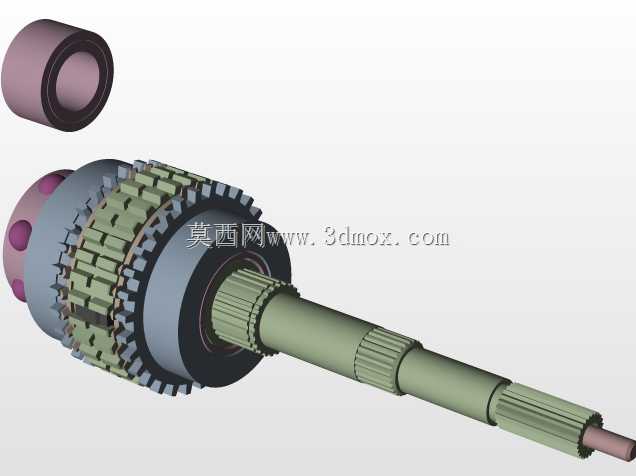

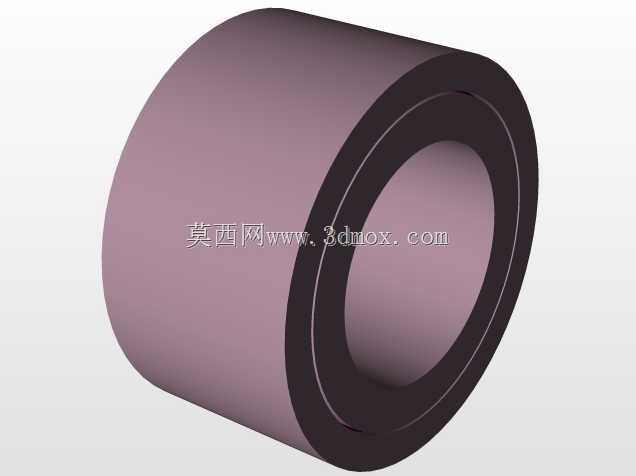

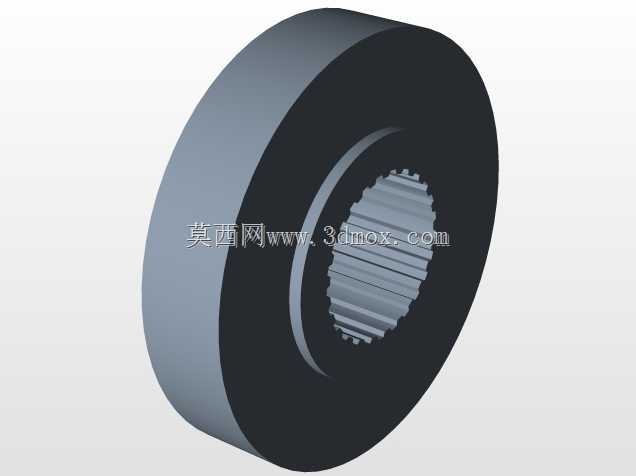

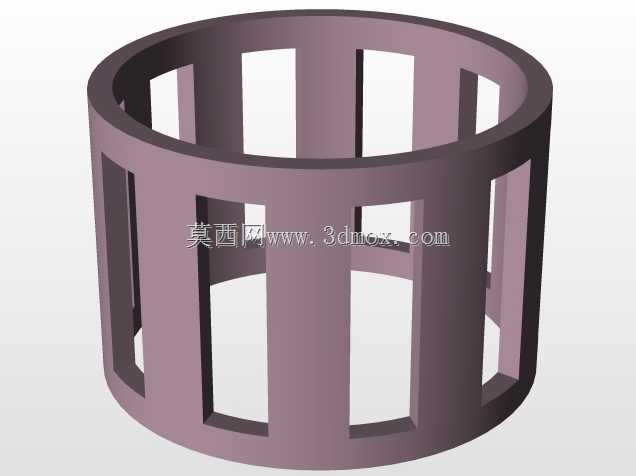

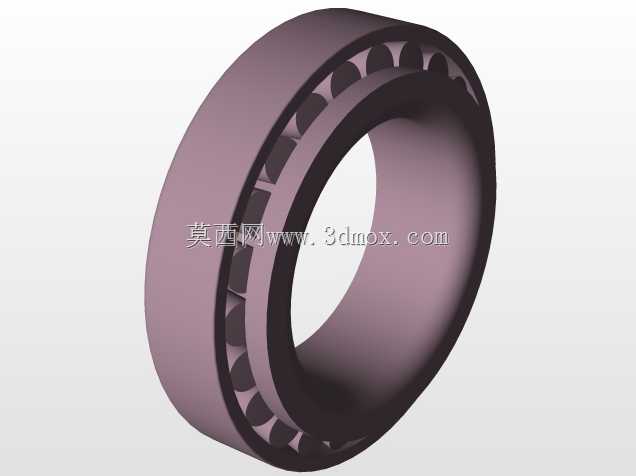

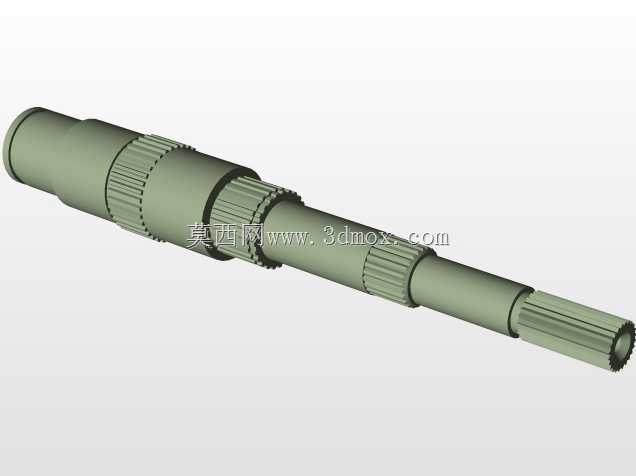

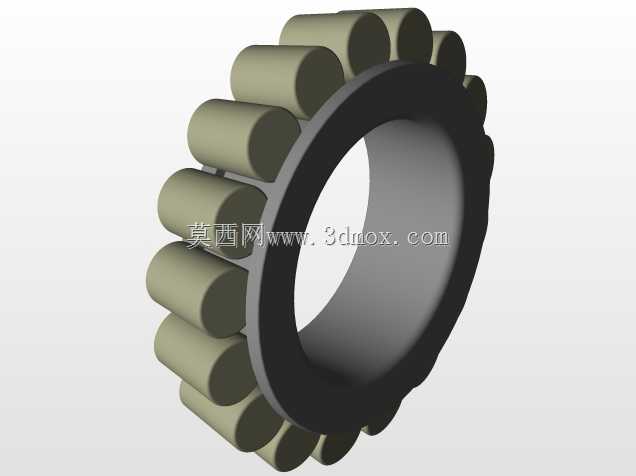

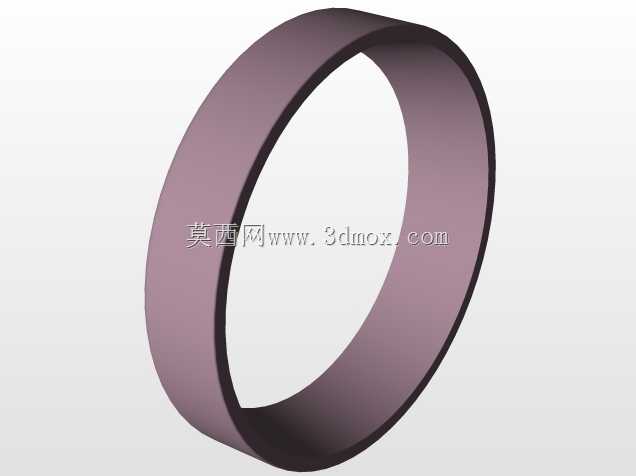

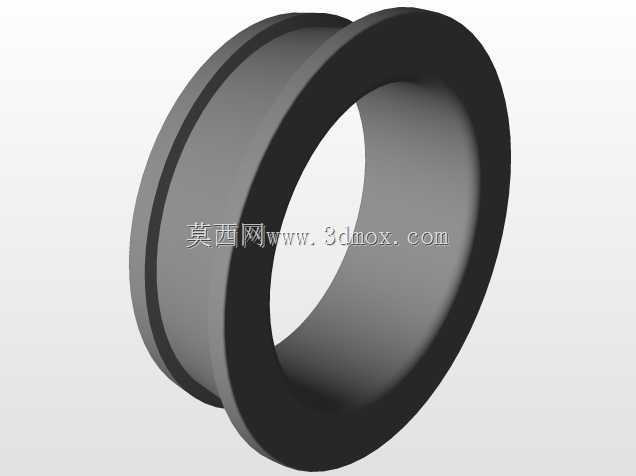

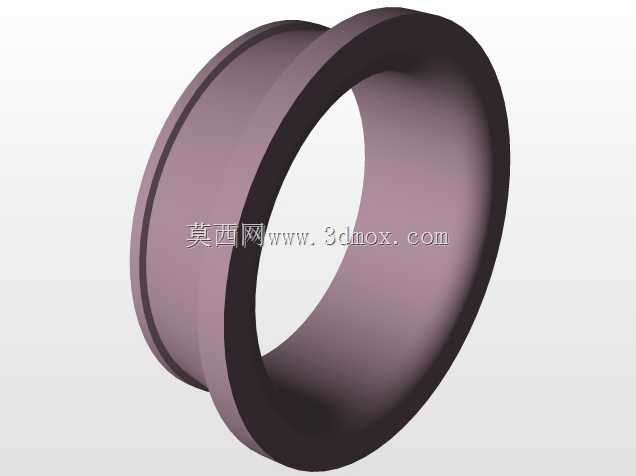

　　在轴系支撑的设计上，输入轴、中间轴、输出轴的支撑位置都选用了适配重载工况的滚子轴承，也就是模型展示的这类滚动支撑部件，这类轴承的径向承载能力强，能够承受客车满载起步、急加速时产生的径向冲击载荷，轴承的安装位在建模时预留了合理的配合公差，既保证轴承外圈和壳体安装孔的过盈配合量，也避免过盈量过大导致的轴承内圈变形、卡滞问题。轴承的润滑采用飞溅润滑方式，在壳体底部设置了合理的油道结构，齿轮转动时带起的润滑油能够通过油道顺利到达各个轴承的安装位置，保证各个运动部件在长期运行时都能得到充分润滑，减少部件磨损，延长整套装置的大修间隔里程。

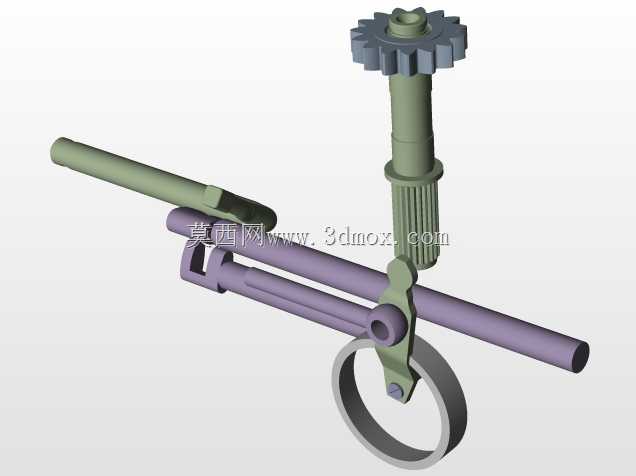

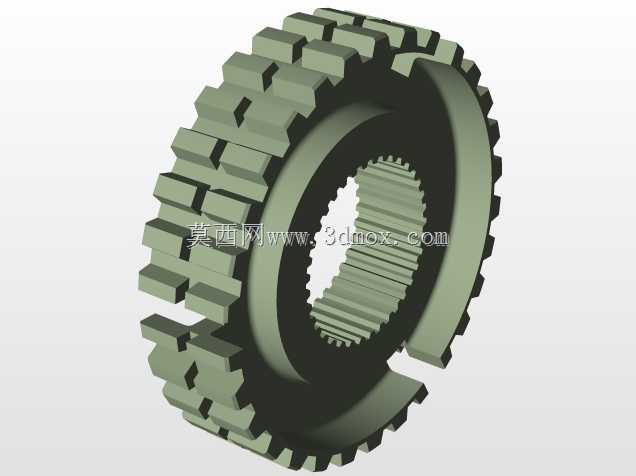

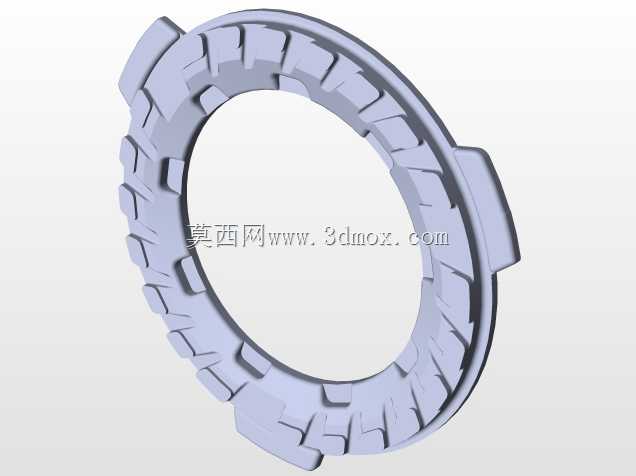

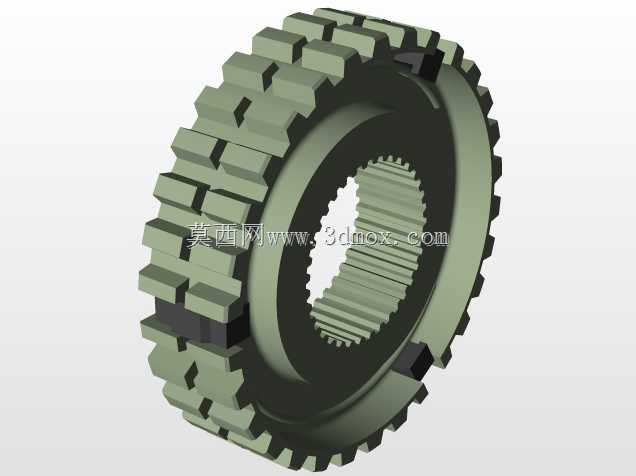

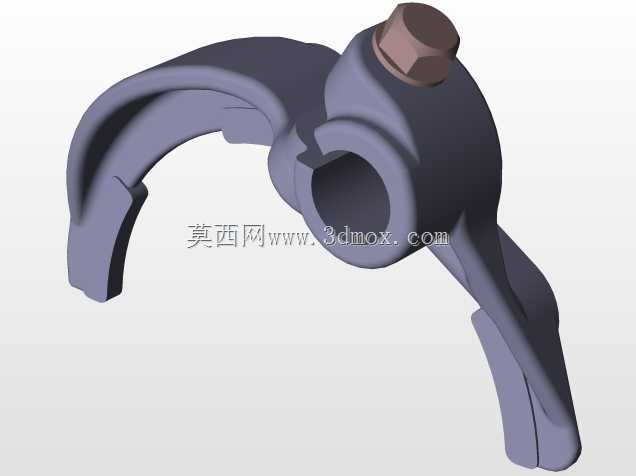

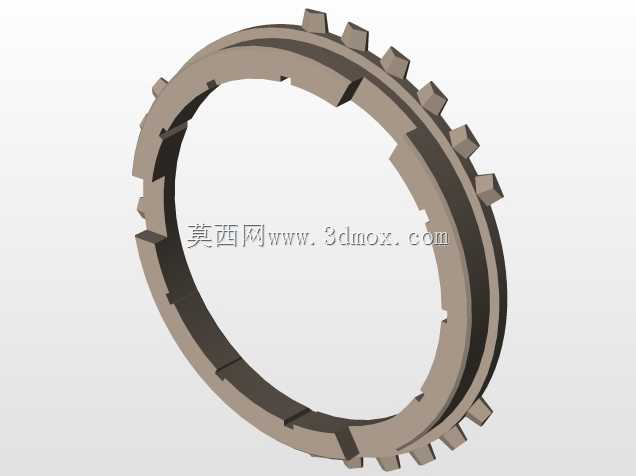

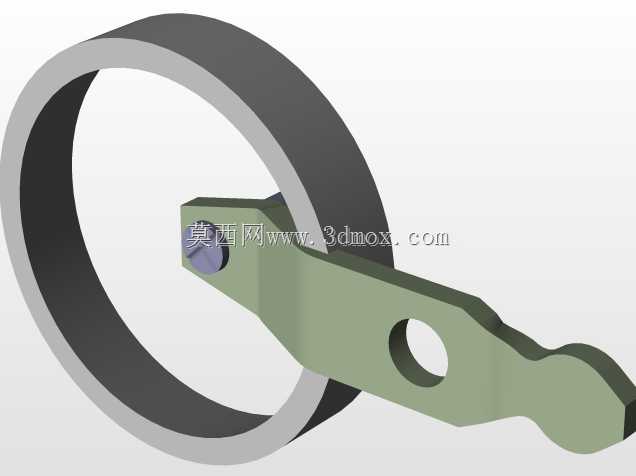

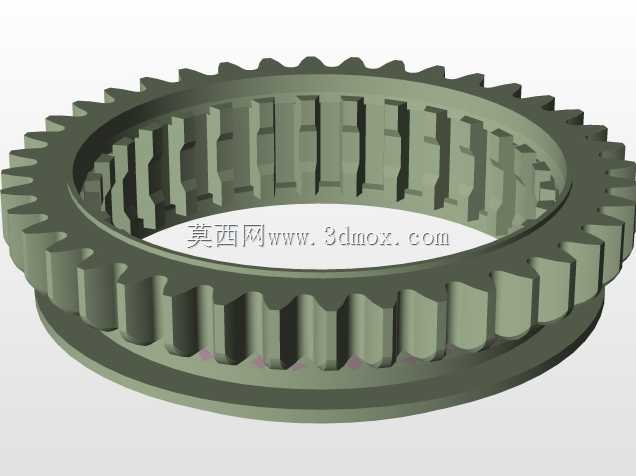

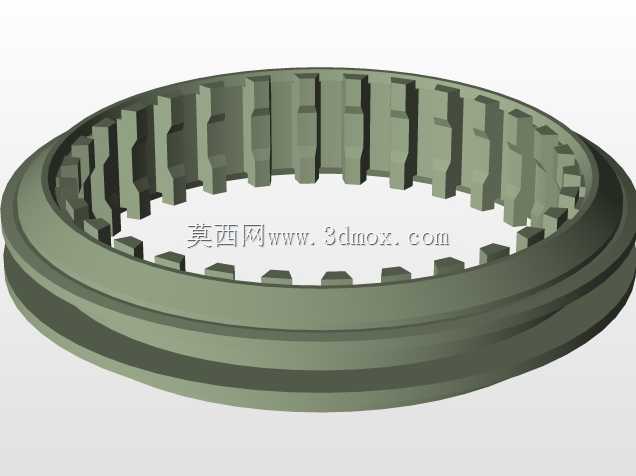

　　针对总线通讯的功能设计，这套装置内置的信号采集模块能够实时采集输入轴转速、输出轴转速、挡位位置、壳体温度、润滑油液位等运行参数，通过总线上传到整车控制器，整车控制器可以根据这些参数实时调整电机的输出扭矩，同时判断变速器的运行状态，在出现异常工况时及时触发保护机制，比如润滑油温度过高时限制电机输出功率，挡位信号异常时触发跛行回家模式，保证车辆能够平稳行驶到就近的维保点位，避免在道路中间抛锚。整套装置的建模过程中，所有部件的装配间隙都经过了运动仿真验证，在全行程挡位切换的过程中，齿轮、拨叉、同步器等运动部件不会出现运动干涉，各个部件的运动行程都预留了合理的余量，抵消零部件加工误差、装配误差带来的影响，保证实际生产装配后的机构动作顺畅。
