车载电控单元紧固密封防护外壳结构

　　这类带集成接插端口的紧固密封外壳，核心应用场景集中在车载电控系统、工业分布式控制模块的板卡防护环节，日常作业里接触到的发动机舱ECU、车身域控制器、底盘线控模块，外层的防护壳体基本都采用这类结构逻辑，核心作用是给内部的PCB控制板、贴片电子元件提供可靠的物理防护，隔绝舱内的泥水、油污、粉尘侵入，同时抵消车辆运行过程中的持续振动、温度交变带来的结构应力，避免板卡接插件松脱、元件引脚脱焊这类常见失效问题。

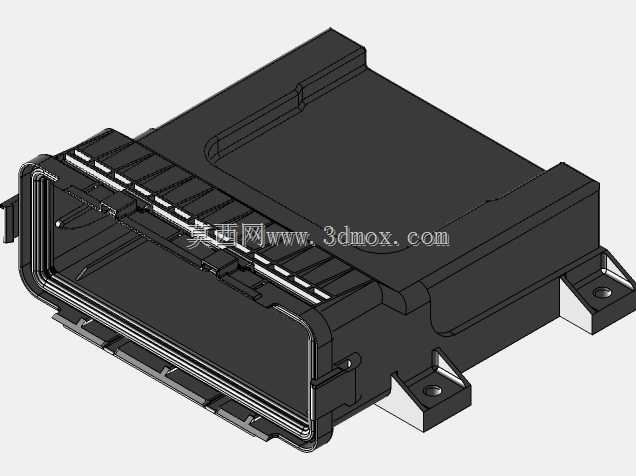

　　从实际功能特性来看，壳体主体采用一体化注塑成型的盒式结构，侧壁做了多层加强筋布局，不是单纯靠壁厚提升刚性，而是沿着接插端口的排布方向、安装固定脚的受力方向设置交错的加强筋，既把整体重量控制在合理区间，又能保证在-40℃到125℃的车载工作温度区间内，壳体不会出现明显的翘曲变形，保证密封面的平面度始终维持在密封要求的公差范围内。前端的接插端口区域做了多层阶梯式的密封槽结构，装配时配合嵌入式的橡胶密封条，当公端连接器插入锁紧后，密封条会被均匀压缩，实现端口区域的IP67级防护能力，避免高压水枪冲洗、雨季涉水时水分渗入壳体内部造成电路短路。

　　设计思路上完全围绕实际装车的工况需求展开，没有多余的装饰性结构，底部伸出的两个带安装孔的固定支脚，孔位内嵌了金属衬套，避免长期螺栓紧固时塑料壳体出现蠕变松动，支脚和主体的连接位置做了大圆角过渡，分散车辆振动时的应力集中，防止固定位置出现断裂。壳体侧壁的卡槽结构是为了配合内部PCB板的导轨安装，板卡顺着卡槽推入后不需要额外打螺丝固定，靠卡槽的过盈配合就能限制板卡的上下、左右窜动，前端接插区域的限位挡边刚好顶住PCB板的前端，避免连接器插拔时板卡向后移位，整个装配过程不需要复杂工装，适合产线批量组装。

　　关于安装边界和尺寸适配，这类壳体的接插端口是标准的多Pin车载连接器适配尺寸，端口的锁紧卡扣位置和行业通用的连接器卡扣位完全匹配，不需要额外做转接结构。安装支脚的孔距是按照车载电控单元的通用安装规范设计，两个安装孔的中心距公差控制在±0.1mm，能直接适配现有车型的安装支架，不需要重新开发支架模具。壳体的整体高度预留了足够的板卡元件空间，常规厚度的PCB板加上最高的贴片电容、继电器元件，装配后上盖和元件之间还能保留2mm以上的安全间隙，不会出现元件顶壳的问题，密封面的宽度设计为3mm，配合硬度邵氏40度的橡胶密封条，即使密封面存在0.1mm以内的平面度误差，也能保证可靠密封，不会出现渗漏问题。

　　实际选型使用时需要注意，壳体的材质通常选用添加了玻纤增强的PPA或者PBT材料，抗老化、耐油污腐蚀的能力更强，适合发动机舱这类恶劣的安装环境，如果是驾驶舱内的控制模块，也可以选用成本更低的ABS增强材料，满足常规的防护需求即可。接插端口的密封结构要注意和匹配的连接器公端做适配验证，保证插拔力在标准范围内，锁紧后卡扣的啮合深度足够，避免车辆运行中连接器松脱。固定支脚安装时螺栓的锁紧扭矩要控制在材料允许的范围内，不要过度拧紧造成衬套周围的塑料开裂，影响长期固定的可靠性。
