螺栓固定式圆柱熔断器三维结构设计

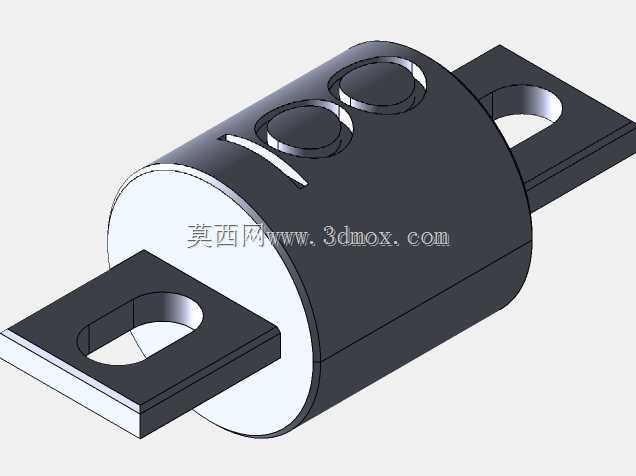

　　这款螺栓固定式圆柱熔断器，是低压配电回路、工业电控系统里常用的过流保护元件，日常在光伏汇流箱、直流充电桩整流模块、工业伺服驱动供电回路、机床控制电源回路里都能见到它的身影，核心作用是在回路出现过载、短路故障时，通过内部熔体的快速熔断切断故障电流，避免故障电流冲击后端的精密电控元件、功率器件，防止故障范围扩大引发设备烧损、电气火灾等问题。从结构设计来看，主体采用圆柱式绝缘外壳，外壳选用高强度耐温绝缘材料压制而成，表面做了哑光防滑处理，既可以保证安装时的握持摩擦力，也能在熔体熔断时承受内部瞬时的电弧冲击与高温，避免外壳开裂、电弧外溢引发安全隐患。外壳两端延伸出一体化的扁平安装接片，接片上预制了标准尺寸的圆形安装孔，

　　安装时不需要额外搭配接线端子，直接通过螺栓就能将熔断器锁紧固定在母排或者设备接线座上，相比传统插拔式熔断器，这种螺栓固定的结构抗振动性能更强，在工程机械、车载电控设备这类存在持续振动的使用场景下，不会因为长期振动出现接触松动、接头发热的问题。接片与外壳内部的熔体连接端采用压接加焊接的双重固定工艺，能保证大电流通过时的接触电阻处于极低水平，避免正常通流时接头发热引发的误熔断问题。外壳圆柱面上预留了三个内凹的定位孔，这几个孔位一方面是生产装配时的工艺定位基准，保证熔体、灭弧介质填充时的同轴度，避免熔体偏心导致的分断能力下降；另一方面也可以搭配设备上的定位卡扣，实现熔断器的防呆安装，避免安装时出现极性接反、安装不到位的问题。

　　从安装边界来看，两端接片的安装孔中心距、接片厚度、圆柱主体的外径都遵循行业通用的安装尺寸规范，能够直接适配市面上同规格的熔断器安装座，不需要对原有设备的安装结构做修改就能直接替换使用。圆柱主体的轴向长度控制在紧凑范围内，在保证内部灭弧腔室有足够容积填充石英砂灭弧介质的前提下，尽可能压缩轴向安装空间，适配电控柜内部紧凑的布线空间需求。在功能设计上，这款熔断器的熔体采用变截面纯铜带结构，根据额定分断电流的参数匹配不同数量的熔体并联，熔体上预制了多个狭颈结构，正常通流时狭颈部位的温升控制在安全范围内，不会出现过热老化；当回路出现过载电流时，狭颈部位会因为电阻热效应快速升温，在规定的时间范围内熔断切断回路；当出现短路大电流时，

　　多个狭颈会同时快速熔断，配合内部填充的高纯石英砂快速冷却熄灭电弧，将分断过程的过电压控制在后端元件可承受的范围内。接片的接触面做了镀锡处理，既可以防止铜基接片长期使用出现氧化锈蚀，也能降低接触电阻，减少长期通流时的接头发热量，提升长期运行的可靠性。在建模过程中，所有的安装配合尺寸都按照实际量产的公差要求做了预留，接片安装孔与螺栓的配合间隙、外壳与接片的压接过盈量都符合实际生产的工艺要求，模型的细节还原度能够直接用于设备的安装干涉检查、配电回路的虚拟装配验证，也可以作为电气选型时的尺寸参考，帮助结构设计人员在电控柜布局阶段提前确认安装空间，避免后期生产装配时出现尺寸干涉、安装空间不足的问题。
