镀镍RCA同轴连接紧固接插件结构

　　做音视频设备内部布线、测试治具搭建设计的工程师，大概率都接触过这类RCA同轴紧固接插件，很多人在做设备面板接口布局的时候，容易忽略这类小零件的安装边界，最后打样回来才发现干涉、固定不牢的问题，这个三维结构刚好把这类接插件的实际装配细节还原到位，能直接给结构选型、面板开孔设计做参考。这类镀镍RCA紧固件最常见的应用场景，是专业音频功放面板、工业测试仪器的信号输入输出端、老旧视频设备的复合信号接口，还有部分定制化工控设备的模拟信号传输工位，和民用级注塑RCA头不同，这类金属壳体的紧固款，核心是要实现面板侧的刚性固定，避免频繁插拔导致的接口松脱、内部焊点受力断裂，很多现场运维的师傅都知道，设备上松垮的RCA接口是信号闪断、

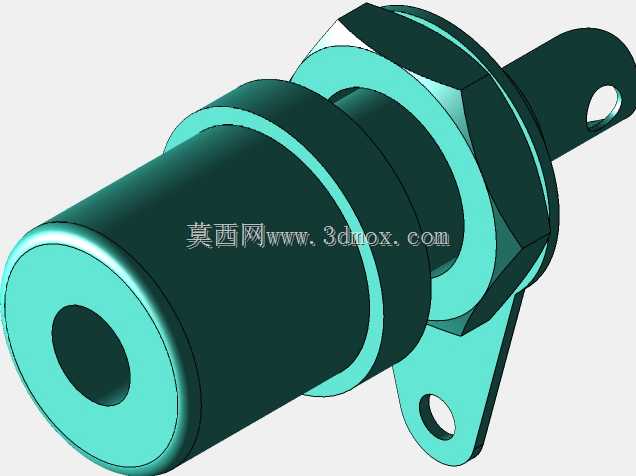

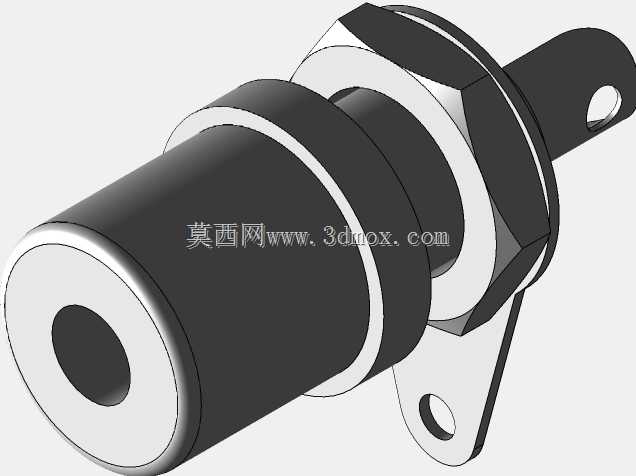

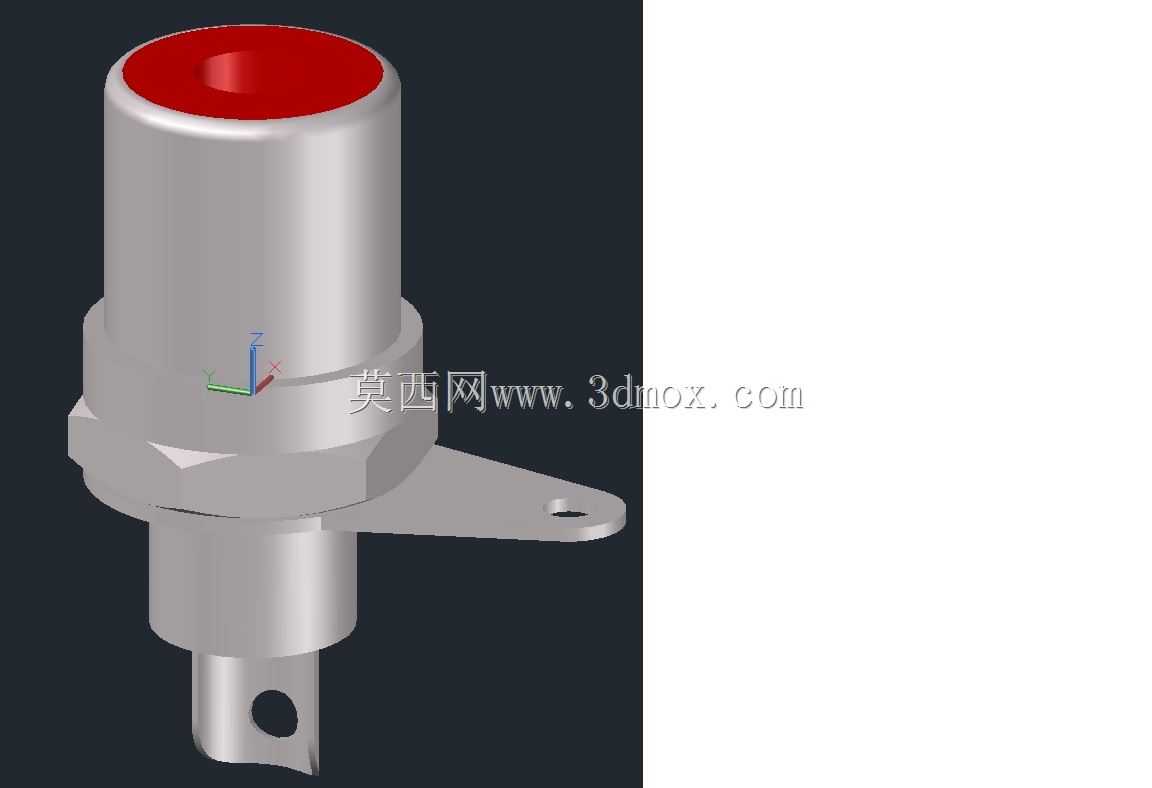

　　接触不良的核心诱因，而带固定翼的金属紧固款，就是专门解决这类长期插拔工况下的连接可靠性问题。从功能特性上看，这款接插件采用镀镍表层处理，一方面是提升金属壳体的防锈抗腐蚀能力，在车间多尘、有少量油污的使用环境下，不会像普通镀锌件那样时间长了表层氧化锈蚀导致接触阻抗异常，另一方面镀镍层的硬度更高，插拔过程中表层不容易被磨掉，能提升接口的插拔寿命，金属壳体本身还能起到电磁屏蔽的作用，把同轴信号的传输路径包裹在金属腔体内部，减少外界电磁干扰对弱模拟信号的影响，这也是工业级音视频、测试设备不用民用塑料RCA头的核心原因。从设计思路上拆解这个结构，整个零件采用同轴回转体作为主体结构，顶部的红色绝缘端是信号插芯的安装位，用来区分信号定义，

　　避免装配的时候和其他同规格接口混插，中部的六角结构是用来配合锁紧螺母实现面板夹紧的，做结构设计的时候要注意，这个六角位的对边尺寸要和开孔的避让槽匹配，不然装配的时候没法卡紧，拧螺母的时候整个接插件会跟着转，没法上紧。侧面伸出的带孔固定翼是辅助定位结构，很多人以为这个翼片是多余的，实际上在高振动的设备工况下，比如车载测试设备、移动演播室的便携设备里，单靠面板螺母夹紧的方式，长期振动后还是会出现松动，这个固定翼可以通过一颗小螺丝直接锁在设备内壁的安装柱上，形成双点位固定，完全杜绝转动、松脱的可能。下部的插合端是和配套RCA插座对接的部分，侧面的横向通孔是用来做内部线缆焊接后的应力释放，焊好线之后可以用扎带穿过这个孔把线缆绑住，

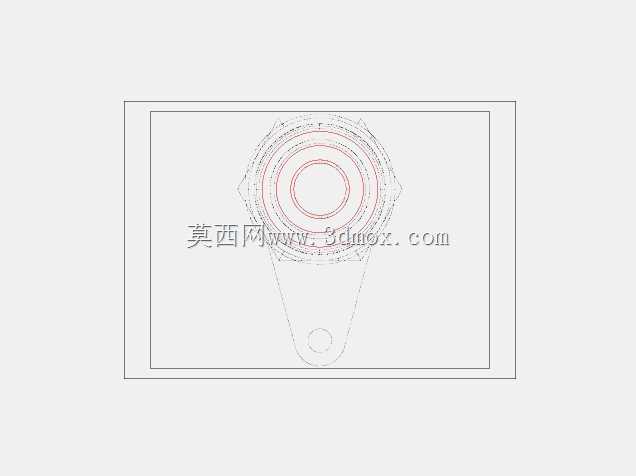

　　避免拉扯线缆的时候力直接传到焊点上导致脱焊。关于安装边界的尺寸，做面板设计的时候要注意，主体的回转体外径决定了面板开孔的最小直径，要预留0.1-0.2mm的装配间隙，避免插装的时候卡滞，六角结构的厚度决定了面板和内部元器件的最小安全距离，固定翼的伸出长度要提前算好，避免和旁边的其他接口、内部PCB板上的 tall 元件产生干涉，很多新手工程师做面板布局的时候只算接口的中心距，忽略了固定翼的伸出长度，最后打样回来发现固定翼压在旁边的接口壳体上，装不进去，还要重新改板。另外要注意，顶部绝缘端的突出高度，要和面板的沉台深度匹配，保证装配完之后接口端面和面板齐平，既不会突出太多影响美观，也不会凹进去导致插头插不到位。这类接插件的同轴度要求比较高，建模的时候要保证内部信号插芯的安装孔和主体回转轴线的同轴度控制在0.05mm以内，不然插合的时候会出现插偏、插针弯掉的问题，固定翼上的安装孔和主体轴线的位置度也要控制好，不然装配的时候螺丝孔对不上内部的安装柱，没法锁付。实际选型的时候还要注意，这款带红色绝缘体的型号和黑色绝缘体的同系列零件，主体安装尺寸完全一致，只是绝缘端颜色不同，用来做不同信号通道的区分，比如红色常用来做右声道音频、复合视频信号，白色做左声道，黄色做其他信号，做设备接口组设计的时候，可以统一选用同安装尺寸不同绝缘颜色的型号，减少面板开孔的规格，降低加工成本。
