单端真空电子管音频功率放大器结构设计

　　该音频功率放大设备主要面向高保真音频重放场景，适配桌面小功率听音环境、小型音频工作室监听驱动、复古音响系统搭建等使用需求，核心作用是将前端弱音频信号进行电压与功率放大，驱动高灵敏度扬声器实现声音重放，相比半导体功放具备独特的偶次谐波失真特性，听感温润耐听，是音频发烧领域常见的功率放大设备形态。

　　从功能特性来看，该设备采用单端甲类电路架构，每声道输出功率5.5W，采用功率管搭配前置电压放大管的两级放大结构，功率级选用EL34束射四极管，前置级可适配12AT7或12AX7双三极电压放大管，电源部分采用独立高压与灯丝供电设计，高压绕组选用70mA规格双C型铁芯变压器，搭配减震橡胶索环进行安装固定，可有效降低变压器工作振动向机箱传递的微音效应；灯丝供电采用独立开关电源模块，需注意在高灵敏度扬声器搭配场景下的灯丝嗡声抑制，可通过增加灯丝平衡电位器、优化灯丝走线绞合间距、增加电源滤波退耦电容等方式进一步降低底噪。

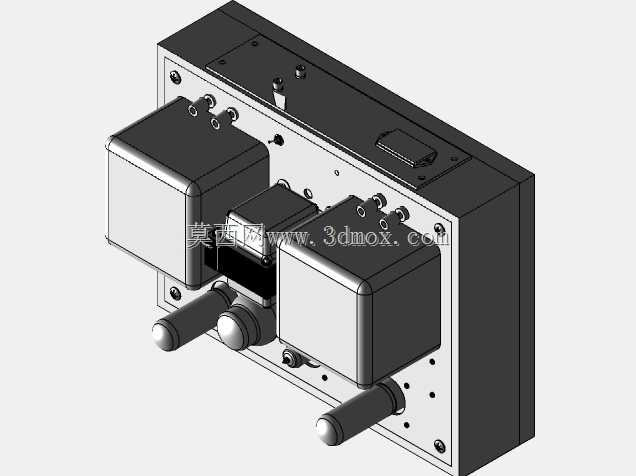

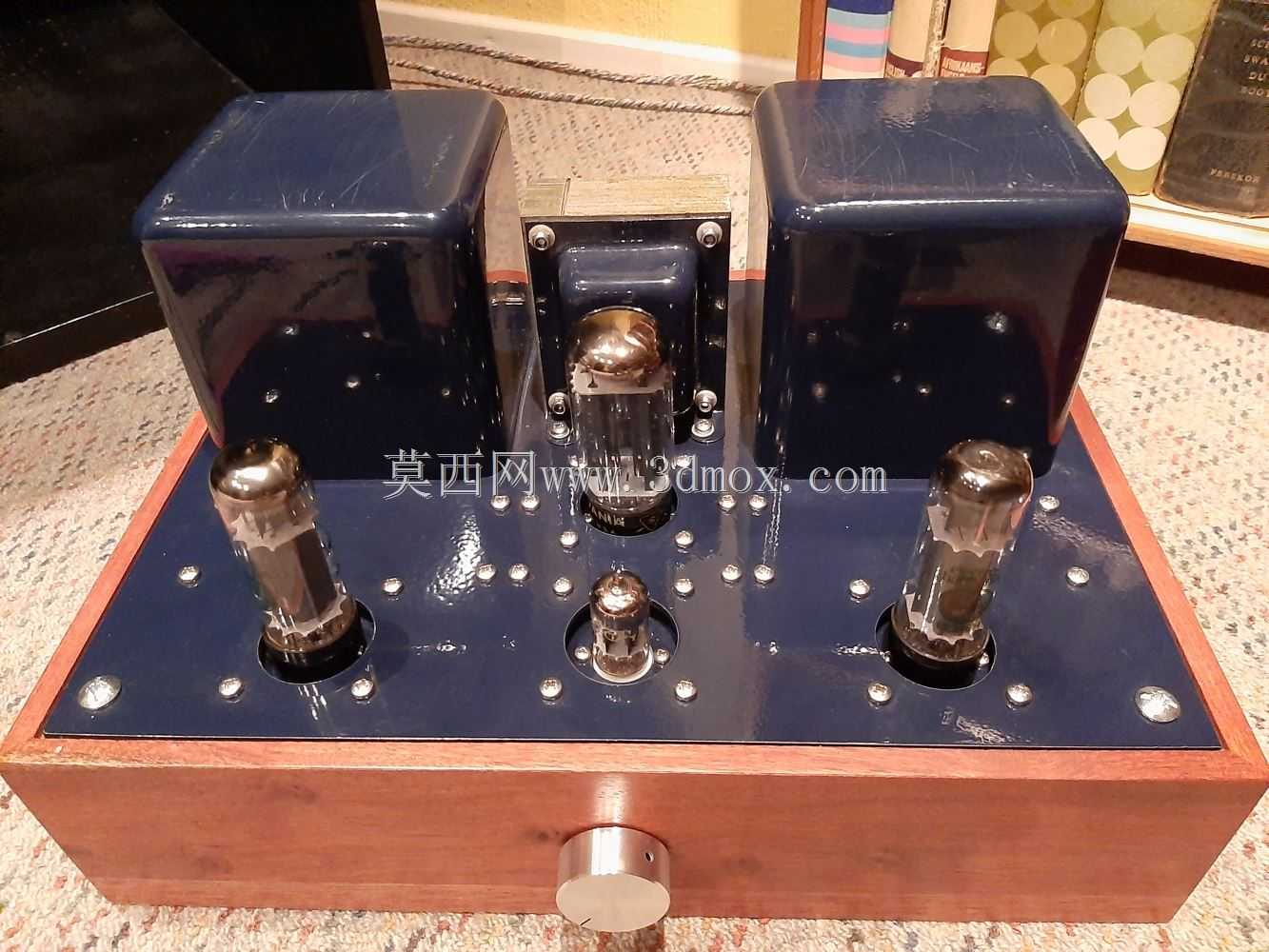

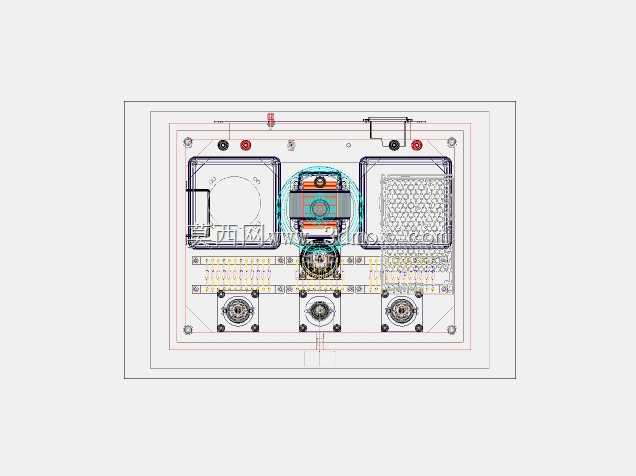

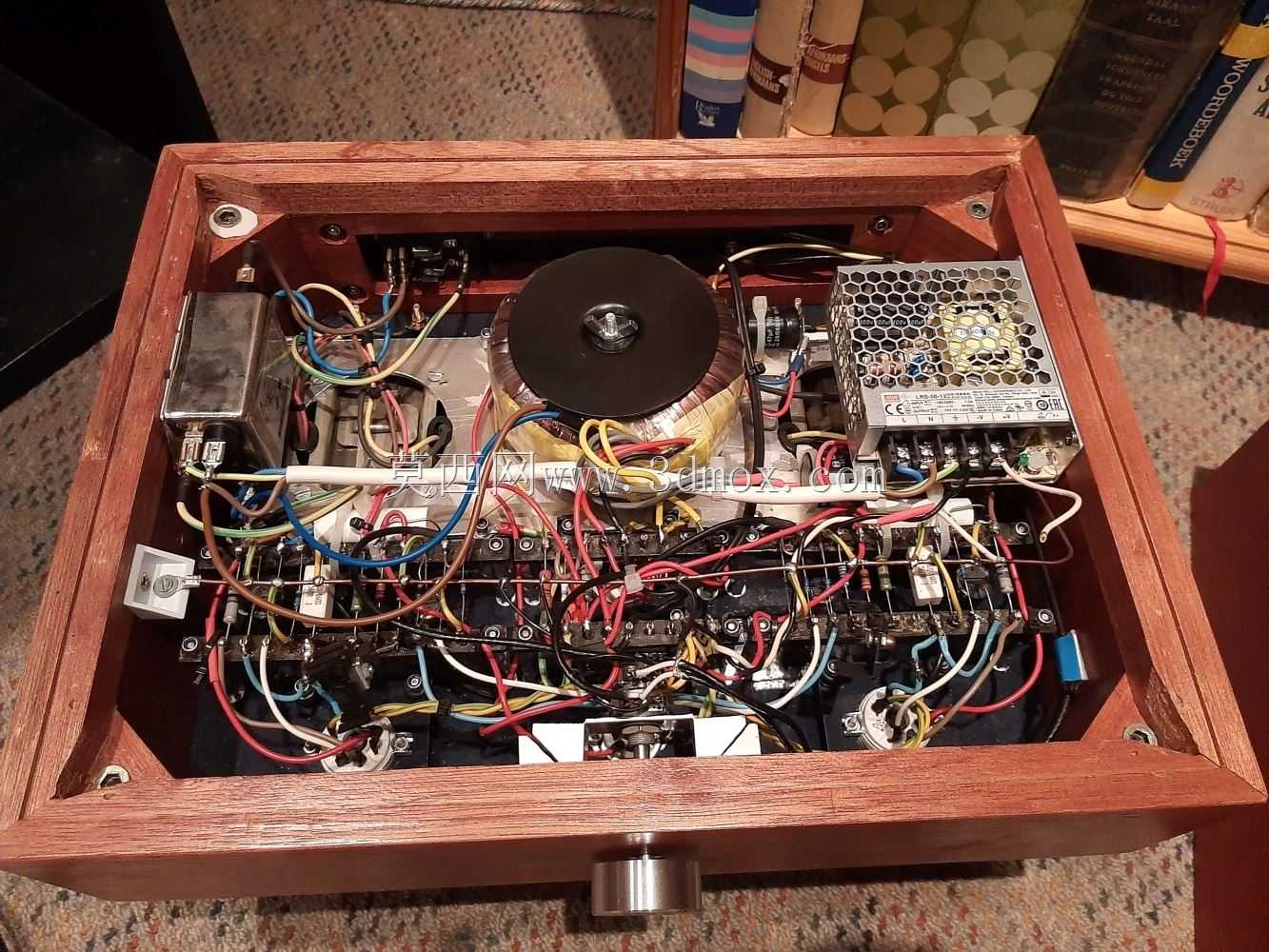

　　结构设计层面，整机采用实木围框搭配金属安装底板的组合结构，底板为厚度2mm以上的冷轧钢板冲压成型，表面做深蓝色烤漆绝缘处理，底板上预先加工电子管座安装孔、变压器固定孔、电源开关安装位、音频输入输出接口孔位，所有金属安装孔边缘做翻边去毛刺处理，避免安装时割伤导线绝缘层；两个输出变压器与电源变压器采用卧式安装布局，分别布置在底板靠后位置的左右与中部，三个变压器之间预留足够的安全爬电距离，避免高压部件之间的电场干扰，同时平衡整机前后重量分布，避免设备放置时前倾。电子管座采用陶瓷绝缘材质，通过铆钉或螺丝固定在底板对应开孔处，管座引脚在底板下方完成焊接走线，高压走线与低压信号走线分开布设，信号走线采用屏蔽线，屏蔽层单端接地避免形成环路干扰。

　　安装边界方面，整机宽度方向需预留至少50mm的两侧散热空间，因为单端甲类功放工作时电子管与变压器会产生较高热量，两侧无遮挡可保证空气自然对流散热，避免内部温度过高加速元件老化；深度方向需在后方预留30mm的空间用于音频线、电源线的插拔弯折，前方电位器旋钮突出面板15mm，需预留操作空间避免磕碰；高度方向电子管顶部距离上盖板（若加装防尘网罩）需预留至少20mm的空隙，保证电子管散热同时避免触碰高温管壳造成烫伤。底板下方的元件焊接面距离放置台面预留10mm以上的离地间隙，可通过机箱底部的橡胶脚垫实现，避免台面的金属导体接触底板下方焊点造成短路。

　　设计过程中需重点考虑抗震性能，除变压器采用橡胶环减震外，电子管座可增加减震垫圈，避免设备移动时电子管受震动产生麦克风效应；电位器选用带锁紧结构的型号，固定在前面板中部位置，调节旋钮采用金属材质，表面做滚花处理方便操作；所有接地线路采用星型接地方式，汇总到电源滤波电容的接地点，可有效降低交流底噪。信号输入接口布置在机箱后方左侧，输出接线柱布置在后方右侧，电源接口布置在后方中部靠近电源变压器位置，缩短高压交流走线长度，减少电磁辐射对信号通路的干扰。
