811A单端三极管立体声真空管放大器

　　在高保真音频重放领域，真空管放大器始终凭借独特的偶次谐波失真特性，占据着民用高端音频设备、小型专业监听系统的细分应用场景，尤其适配对音乐细节还原、暖声质感有明确需求的桌面听音、小型工作室监听场景，这款811A架构的立体声放大设备，正是针对这类场景做的结构落地设计。从实际用途来看，该设备核心是完成小功率音频信号的电压放大与功率驱动，单路输出可稳定驱动适配阻抗的高灵敏度音箱，满足15-30平米空间内的高保真听音需求，区别于常规石机的冷硬听感，其电路架构选择了单端三极管纯甲类运行逻辑，在板级电压控制在400V以内的工况下，功率管损耗控制在72%-80%的合理区间，既避免了超压运行带来的器件寿命折损，也能保证信号全周期的导通放大，消除交越失真对听感的破坏。

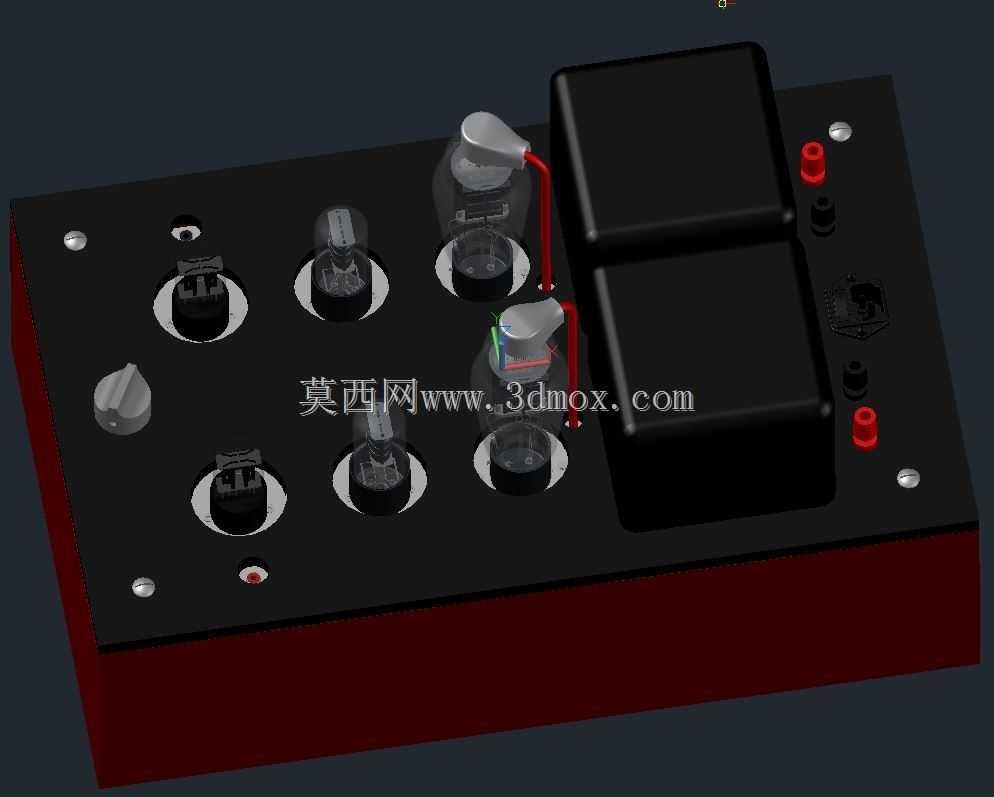

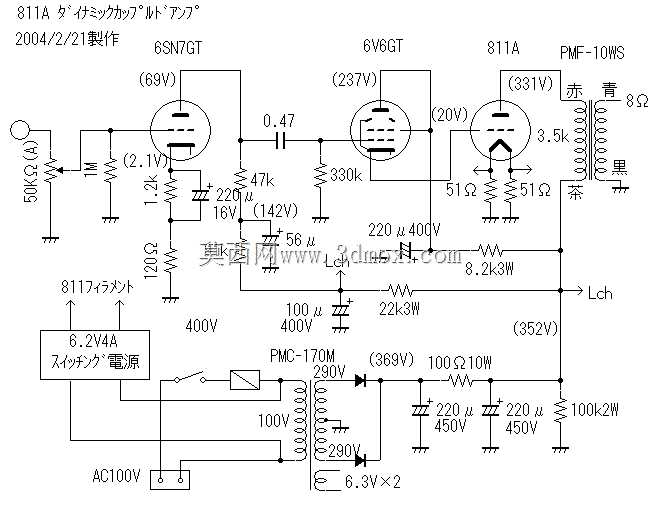

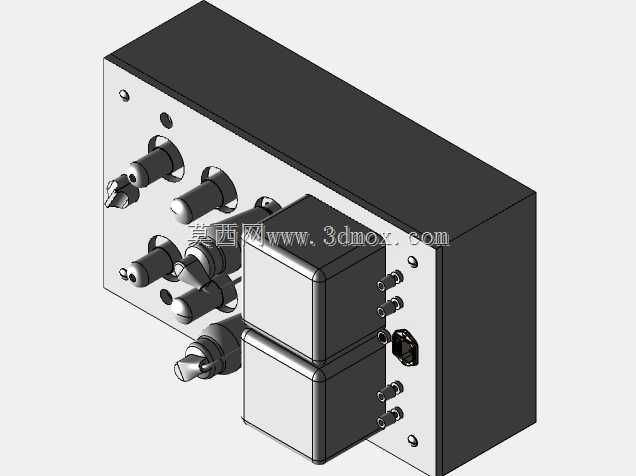

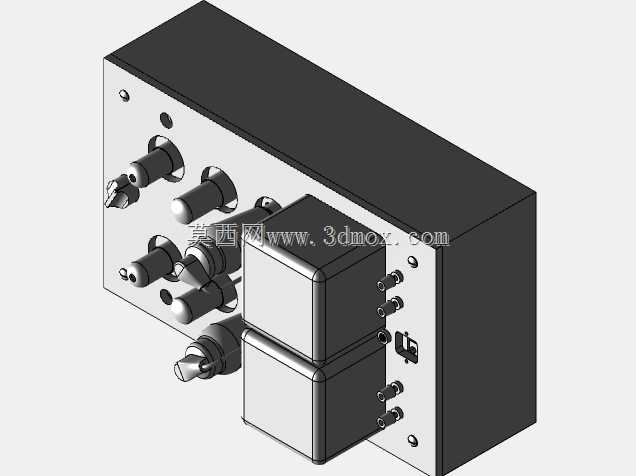

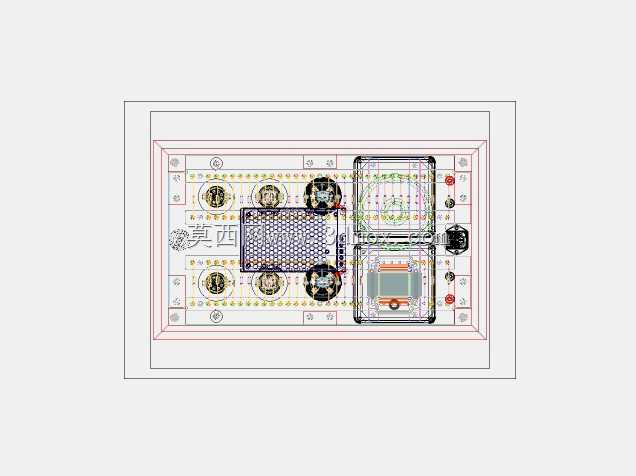

　　从功能特性上看，设备内置的单端三极管电路，适配目前仍在量产的同型号真空管，也可兼容存量新老库存的同规格器件，降低后期器件替换的选型门槛；灯丝供电回路做了独立的走线规划，避免高压回路与信号回路的串扰，信号通路上搭配适配B+导轨的固态二极管做整流处理，配合随附的电路示意逻辑，可实现音乐信号中微细节的完整重放，快速瞬变的音频信号不会因为电路响应迟滞出现细节丢失，哪怕是录音中极微弱的泛音细节也能完整还原。结构设计层面，整机采用上下分层的布局逻辑，上层面板预留了所有真空管的安装插座，包含功率管、电压放大管的对应安装位，采用八进制插座模型做接口适配，每个插座的定位公差控制在0.1mm以内，保证真空管插装后的引脚接触可靠性，避免接触不良带来的噪声问题；面板上同时布局了调节旋钮、信号输入输出接口、电源接线端子，操作侧全部朝向使用者方向，接口侧朝向设备背部，符合日常操作的人机交互逻辑，背部的接线端子预留了足够的接线空间，适配常规线径的音频线、电源线缆的弯折半径要求，不会出现线缆插装后与周边器件干涉的问题。

　　设备的核心升压、滤波器件采用独立的屏蔽盒结构安装在面板侧方，金属屏蔽罩直接固定在底层金属基座上，既可以屏蔽变压器工作时的漏磁对信号回路的干扰，也能将大重量器件的重心控制在设备整体的中心区域，避免设备放置时出现重心偏移倾倒的问题；底层基座采用金属板材折弯成型，边框高度预留了足够的内部走线空间，所有内部连线的走线路径都预留了线卡固定位，避免设备移动时线缆晃动触碰高温的真空管管壁造成绝缘层老化破损。从安装边界来看，整机面板的安装孔位按照常规台式设备的布局设置，底部预留了减震脚垫的安装位置，脚垫高度10mm，既可以保证设备底部的空气流通，帮助功率器件散热，也能避免桌面振动传递到设备内部影响真空管的工作稳定性；设备的整体外轮廓尺寸适配常规桌面设备的摆放空间，宽度方向预留了两侧的操作间隙，深度方向不会超出常规书桌的摆放纵深，背部接口距离墙面预留至少30mm的空间，保证线缆插装后的弯曲半径符合要求，也能满足散热所需的空气对流间隙。

　　在结构细节处理上，面板上的所有开孔都做了去毛刺处理，真空管插座的安装孔同轴度公差控制在0.05mm以内，保证真空管插装后垂直于面板，不会出现歪斜影响外观与接触可靠性；信号接口、电源接口的开孔位置与内部器件的接线端距离控制在合理范围，内部接线长度预留10%的余量，方便后期维护时的器件拆换，不需要完全拆解整机就能完成常规器件的更换；面板上的指示灯位置设置在电源开关旁，工作状态下可直观反馈设备的通电情况，红色接线端子对应信号输出的正极，黑色端子对应负极，避免接线时出现相位反接的问题，影响最终的听感表现。散热设计上，除了底部的对流空间，真空管上方没有设置遮挡结构，依靠空气自然对流完成散热，设备连续工作4小时后，面板表面温度控制在安全范围内，不会出现误触烫伤的风险，金属基座的热量也可以通过底部脚垫的间隙快速散出，避免内部温度累积加速电容、电阻等器件的老化。
