带配套CAD原理图的音频信号放大电路板

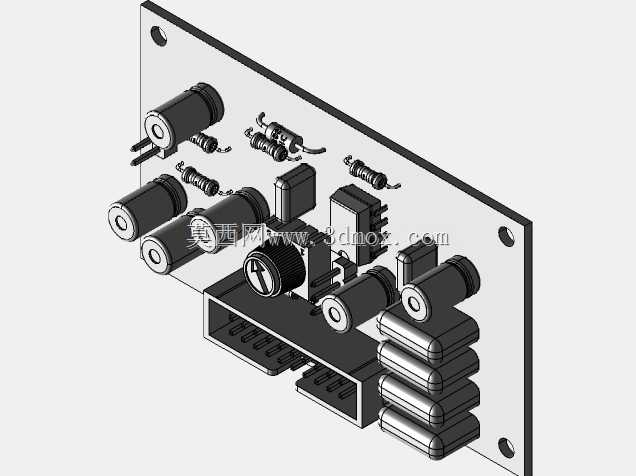

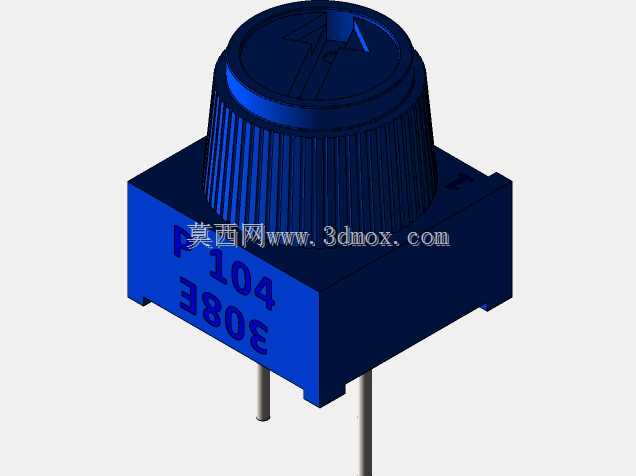

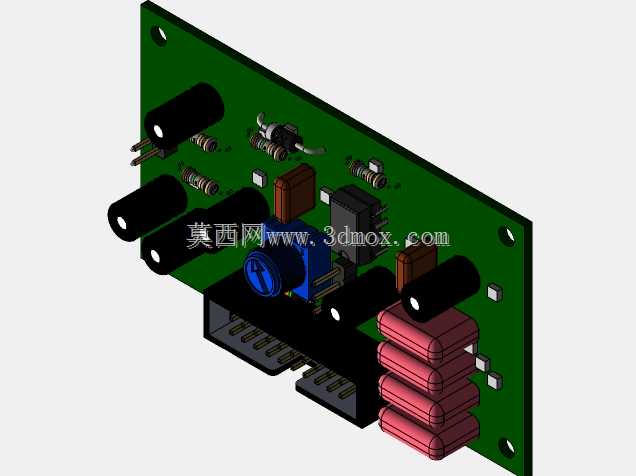

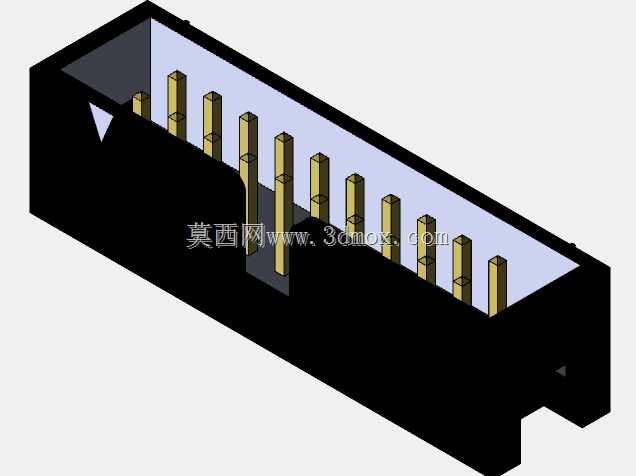

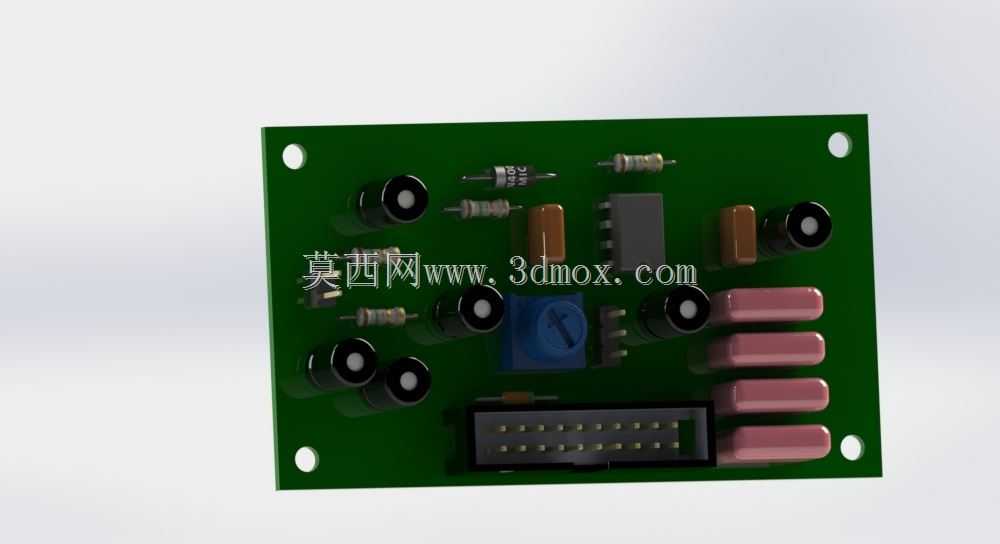

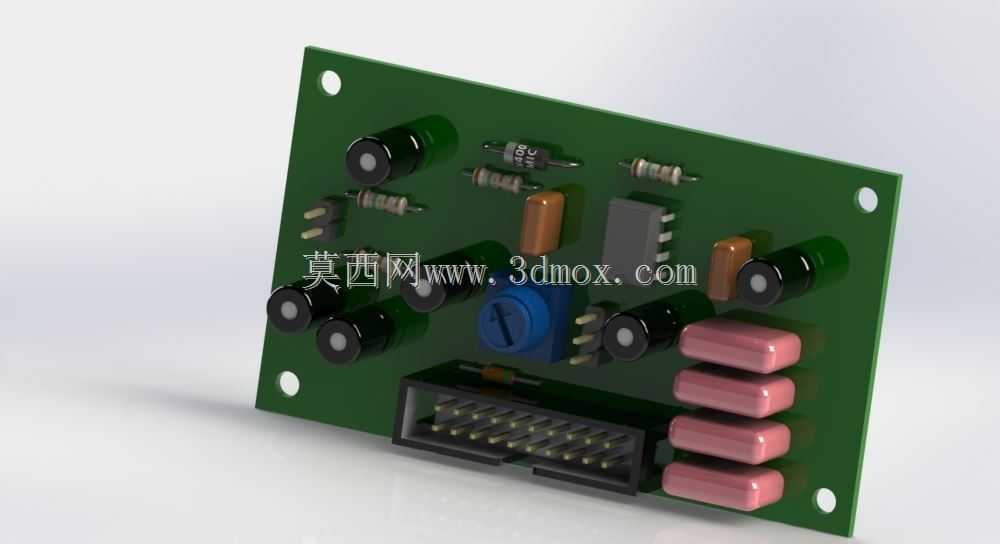

　　在工业测控、音频前端处理、小型信号采集场景中，这类集成化的信号放大电路板是整套信号链路里的核心前置单元，负责把传感器、拾音模块输出的毫伏级弱信号抬升到后级AD采样、功率驱动模块可识别的幅值区间，避免弱信号在传输过程中被环境电磁噪声淹没。从板件的布局来看，设计阶段优先考虑了模拟信号回路的抗干扰需求，输入回路的接插件布置在板边一侧，和输出端的排针接口保持足够的物理间距，减少输入输出之间的信号串扰；板上的电解电容全部贴近芯片电源引脚布置，搭配不同容值的陶瓷电容做电源去耦，能有效滤除电源线上的高频纹波和低频波动，保证放大芯片工作在稳定的供电状态下。板载的可调电位器预留了增益调节空间，现场调试时可以根据输入信号的实际幅值调整放大倍数，

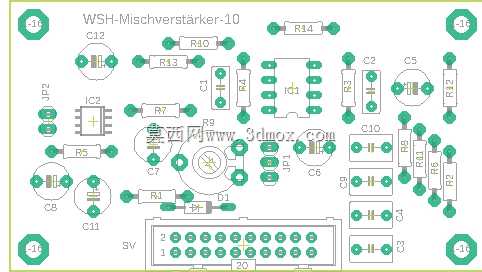

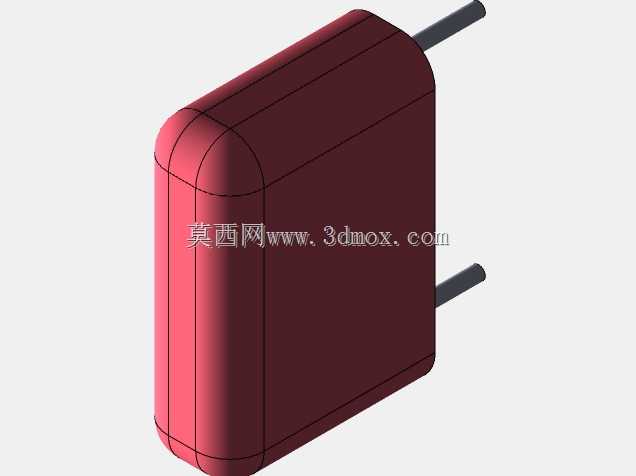

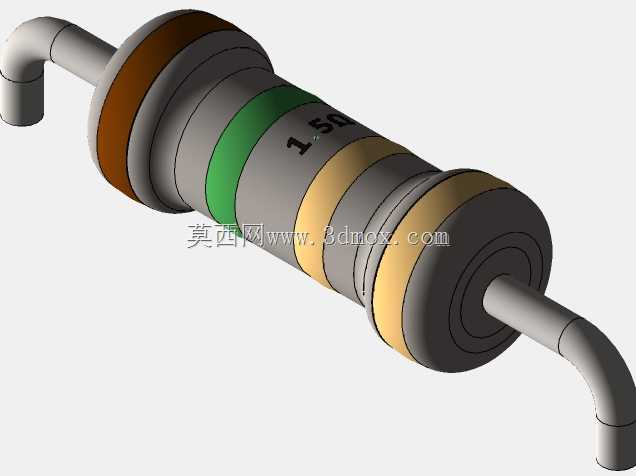

　　不用额外更换板上电阻，适配不同灵敏度的前端信号源。四个安装孔分布在PCB的四个角位，孔径匹配常用的M3铜柱安装尺寸，安装时可以直接固定在设备内部的安装凸台上，不需要额外设计转接支架，板件的整体外形方正，边缘没有突出的元器件，在设备内部排布时不会和相邻的板卡、结构件产生干涉。板上的直插元件排布遵循了信号流向顺序，从输入接口进来的信号先经过耦合电容隔直，再进入放大芯片的输入引脚，处理后的信号经过输出耦合电容送到排针接口，整个信号路径短且顺畅，减少了信号走线上的损耗和干扰拾取。不同功率等级的电阻根据回路功耗选型布置，大功耗的电阻远离热敏感器件，避免工作时的温升影响周边元件的参数稳定性；粉色的薄膜电容布置在信号输出回路，负责滤除高频杂波，

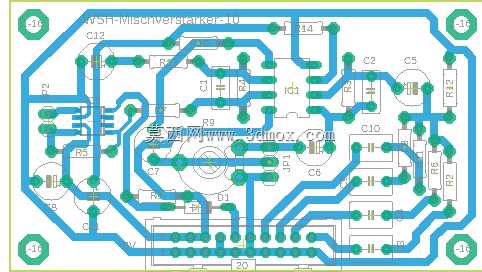

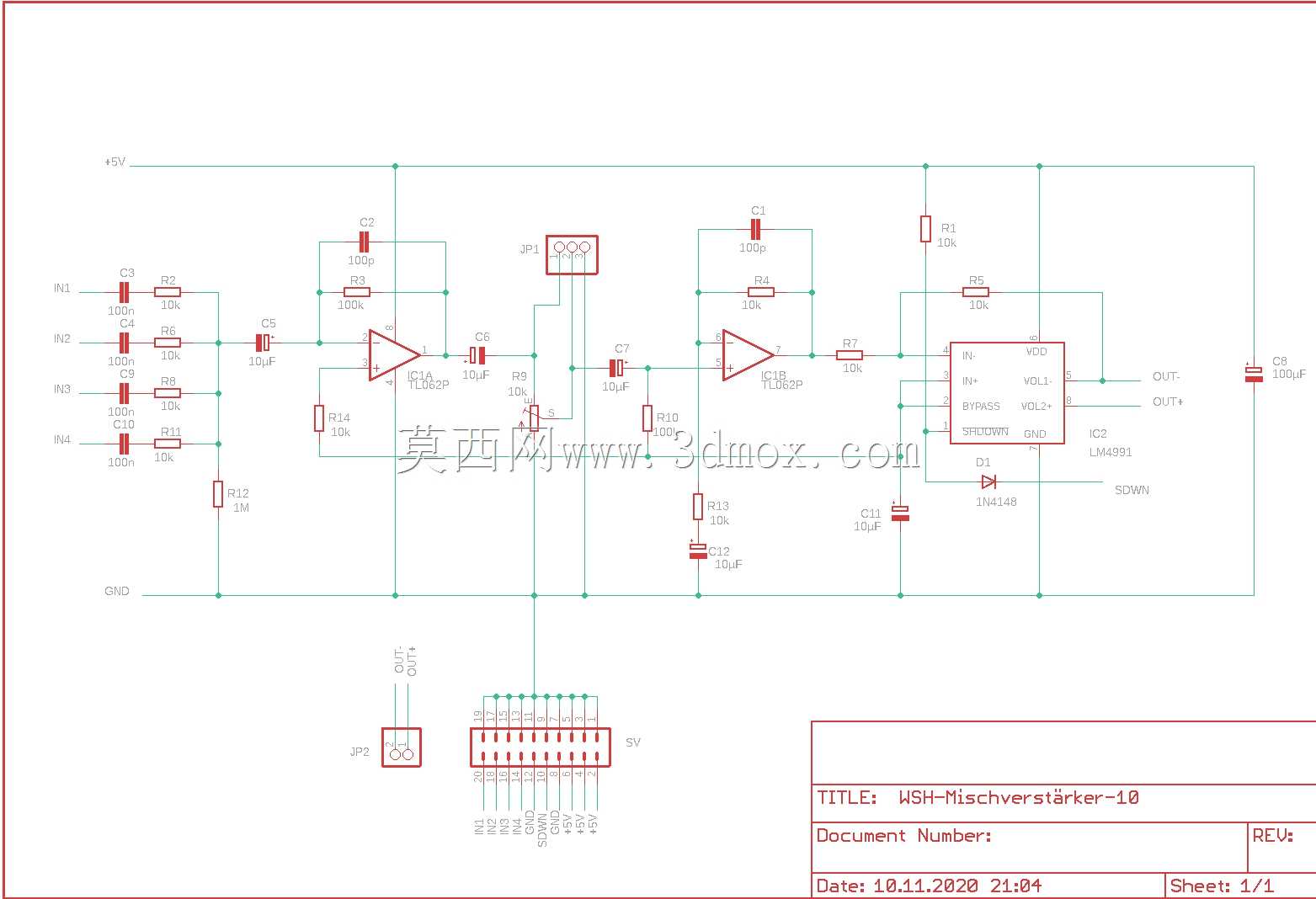

　　保证输出信号的平滑度。这类放大板可以直接嵌入到小型音频处理设备、工业传感器信号调理模块、实验教学用信号采集装置中，不需要用户再从零开始设计原理图和PCB版图，配套的CAD原理图可以直接用于板件的生产加工、故障排查，维修时可以对照原理图快速定位损坏的元器件，缩短设备的停机维护时间。设计时还考虑了批量生产的工艺性，所有直插元件的引脚间距符合标准波峰焊的工艺要求，没有出现元件间距过小导致的连焊风险，贴片元件的焊盘尺寸符合行业通用标准，不管是手工焊接还是自动化贴片都能顺利完成装配。板边预留的工艺边在生产时可以用于设备传送，组装时可以直接掰除，不会影响板件的最终安装尺寸。从安装边界来看，板件最高的元器件是顶部的电解电容，

　　整体高度控制在常规电子设备内部的板间间距范围内，叠板安装时不会和上层板卡产生碰撞，接插件的插拔方向垂直于板面，接线操作时不需要额外预留侧面的操作空间，适合在紧凑的设备腔体内部安装使用。实际使用中，这类放大板的信号失真度控制在较低水平，在额定增益范围内不会出现明显的信号削波问题，能满足大多数民用、工业级小信号放大的使用需求，不需要额外增加信号校正电路。
