单端三极管RH管测试放大器结构设计

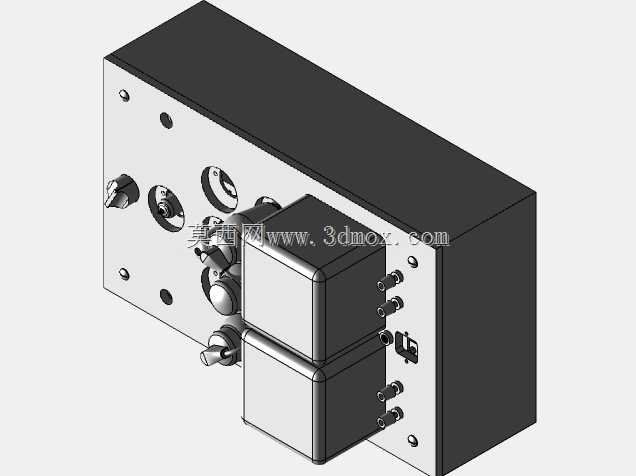

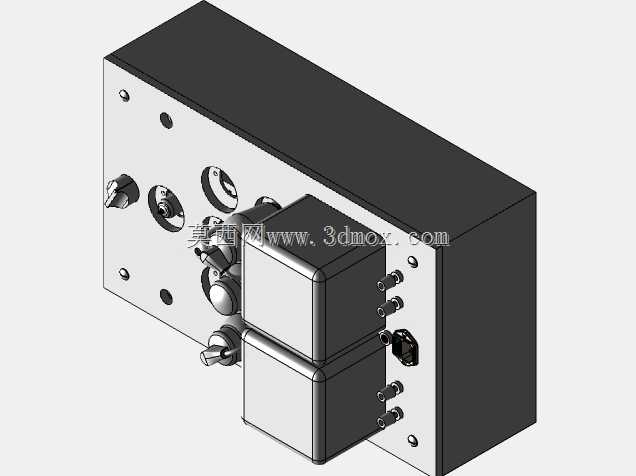

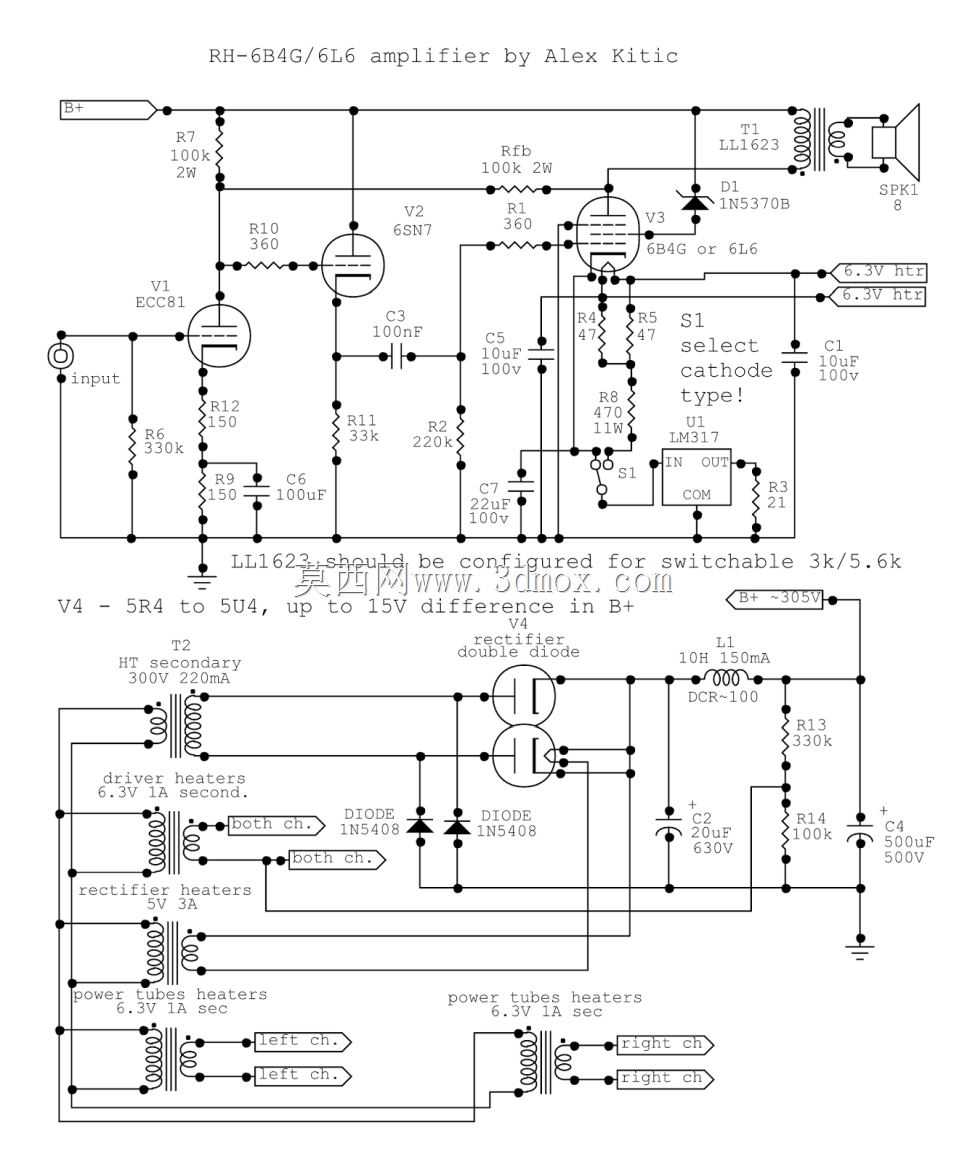

　　在音频电子设备研发、真空管性能校验以及HiFi音响DIY领域，这类单端三极管测试放大器是兼具测试功能与音频放大能力的专用设备，既可以完成多型号真空管的参数匹配、工作状态检测，也能直接作为小功率音频放大设备接驳音源与扬声器，满足桌面音频系统的放音需求。从结构设计层面看，该设备采用分层布局思路，下部为封闭的金属机箱腔体，主要容纳电源变压器、滤波电容、功率电阻等发热与高压元器件，既可以通过金属壳体实现电磁屏蔽，避免电源部分的工频干扰串入音频放大回路，也能为内部元器件提供物理防护，同时厚重的金属底座可以降低电子管工作时的微音效应，减少振动带来的音频失真。上部面板区域采用外露式电子管布局，一方面适配真空管工作时的散热需求，

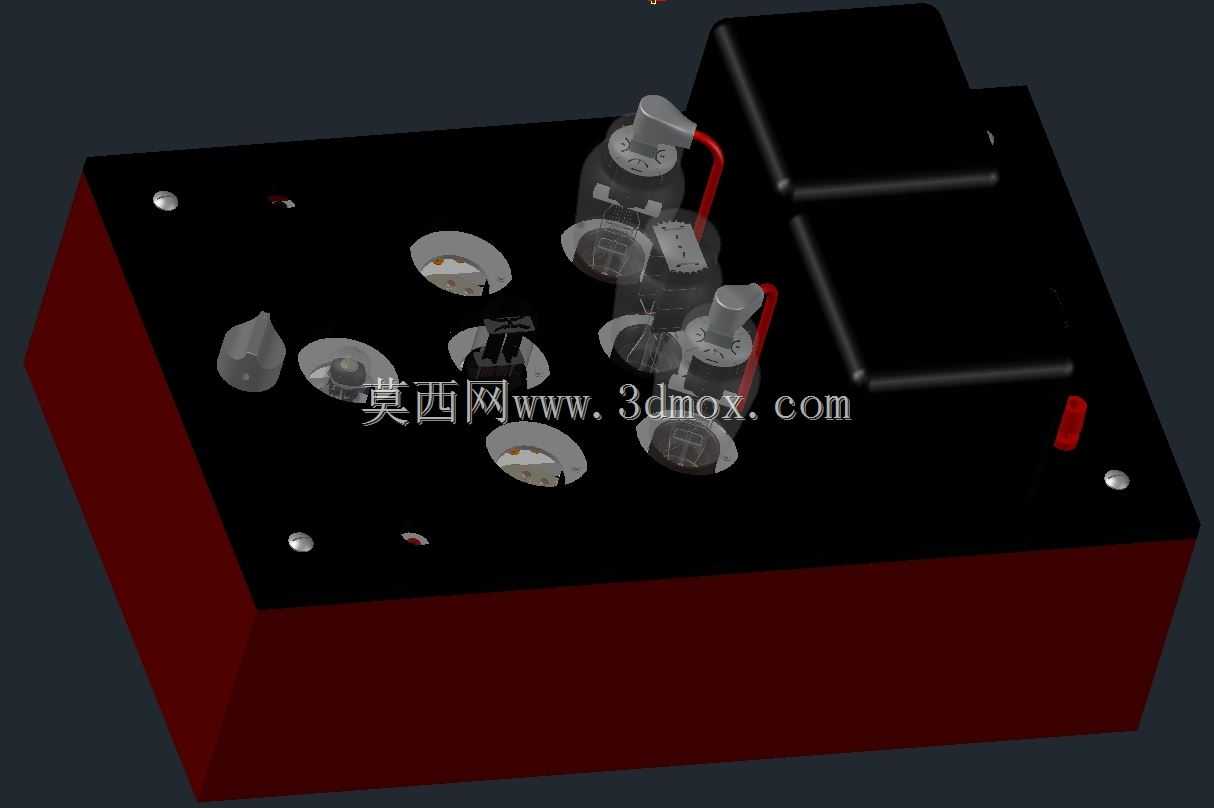

　　避免封闭空间内热量堆积加速元器件老化，另一方面也方便测试过程中快速更换不同型号的电子管，无需拆解机箱即可完成管型切换与参数调试。设备的安装边界设计充分考虑了桌面使用场景，机箱底部预留了标准的减震脚垫安装位，可将整机抬离支撑面3-5mm，既避免机箱底部与桌面直接摩擦刮擦，也能进一步隔绝桌面传递的振动；面板上的电子管管座采用统一的安装孔位标准，兼容八脚、小九脚等多种常见真空管管座规格，可适配多种功率与放大参数的三极管、五极管，覆盖常用小功率音频管的测试与使用需求。面板上除管座外，还预留了信号输入输出接口、电源开关、工作状态调节旋钮的安装位，所有接口与操控件的排布遵循操作逻辑，电源接口与高压部件远离信号输入端口，减少信号回路的干扰拾取；

　　接线端子的排布预留了足够的走线空间，内部高压走线与音频信号线分开布设，走线槽位预留了扎带固定点，方便生产装配与后期维护时的线路整理。从功能特性上看，该设备的放大电路采用单端甲类工作架构，针对不同型号电子管的工作点设置了可调节的偏置电路，测试状态下可通过外接测量仪表读取电子管的阴极电压、屏流参数，快速判断电子管的老化程度与配对一致性；作为音频放大器使用时，可通过切换管座适配不同音色取向的真空管，满足不同用户的听音偏好。机箱的边角采用圆角过渡处理，避免尖锐边角造成的磕碰损伤，表面采用哑光喷塑处理，既提升了壳体的耐刮擦耐腐蚀能力，也减少了光线反射带来的视觉干扰。设备的散热设计除了上部电子管外露自然对流外，机箱侧板预留了隐蔽的通风孔位，

　　在不破坏电磁屏蔽效能的前提下，形成下部进风、上部出风的自然散热风道，保证长时间连续工作时机箱内部温度处于元器件允许的工作范围内。管座周边预留了足够的操作空间，更换电子管时手指不会与周边元器件发生干涉，同时每个管座的接线端都预留了标识位，方便装配与维修时快速识别引脚定义，减少接线错误概率。电源部分的安装位设置了独立的隔离挡板，将高压电源区域与音频放大区域做物理分隔，避免检修时误触高压部件，同时也能减少电源变压器的漏磁对音频放大电路的影响。
