单端配置6CB5A电子管功率放大器结构

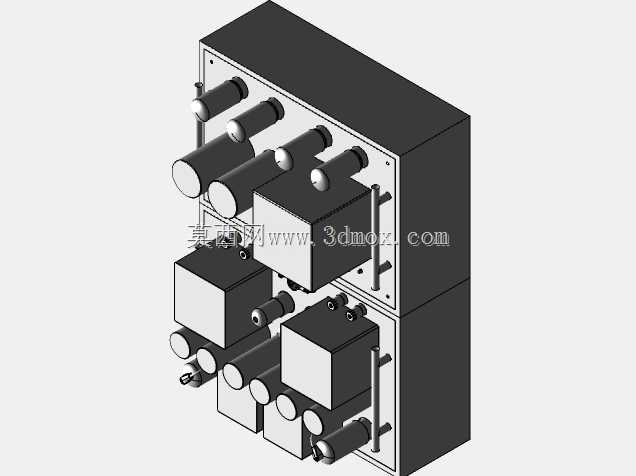

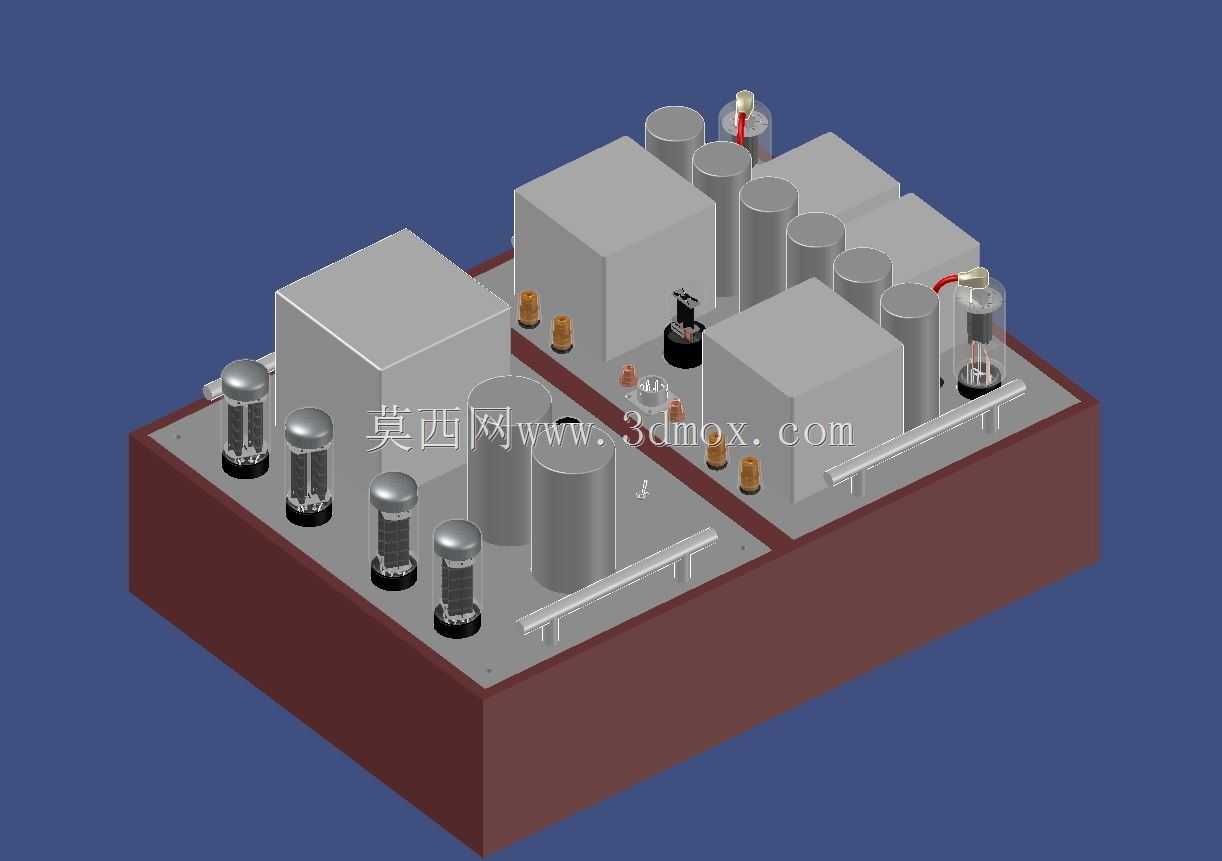

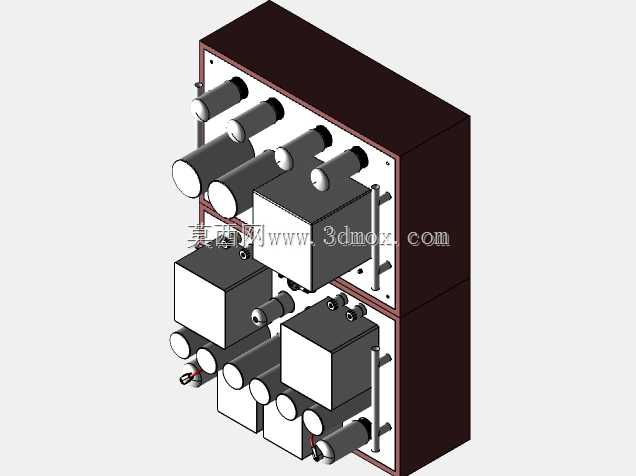

　　这款胆机结构的三维建模，完整还原了单端甲类音频功放的整机布局，所有元器件的排布、安装位、走线空间都按照实际搭棚焊接的工艺要求做了还原，没有做理想化的简化处理。从实际应用场景来看，这类6CB5A单端功放主要面向高保真音频重放场景，多用于家庭HiFi听音室、小型录音室监听、高端桌面音频系统搭建，相比常见的石机功放，电子管单端线路的偶次谐波失真特性更贴合人耳听感，在人声、弦乐类音源重放上有独特的听感优势。

　　从功能特性上看，这款机型采用6N7作为电压放大级，通过级间耦合变压器驱动末级6CB5A功率管做单端输出，电源部分采用FWBR整流结构，搭配4只6AX4整流管组成高压供电回路，整机的高压滤波、退耦回路全部采用大容量ASC油浸电容，这类电容的耐压冗余充足，高频内阻特性适合胆机高压供电场景，能有效降低电源纹波对音频通路的干扰。输出变压器的安装位预留了适配Lundahl、Tango等多款市面主流高端输出牛的安装孔位，不同品牌输出牛的安装孔距、固定脚高度都做了适配，不需要额外打孔改造就能直接替换升级，这点在实际装机时能减少很多二次加工的工作量。

　　设计思路上，整机采用分体式双仓布局，把高压电源部分和音频放大部分做了物理隔离，电源仓的整流管、滤波电容、电源变压器集中布置在底座一侧，音频放大仓的电压放大管、推动变压器、功率管、输出变压器布置在另一侧，中间通过金属隔板做电磁屏蔽，能最大程度降低电源变压器的漏磁对音频通路、尤其是输入级弱信号回路的电磁干扰，避免出现交流哼声。底座采用一体化金属折弯结构，所有元器件的安装孔位都按照实际元器件的引脚间距、固定尺寸做了精准定位，电子管管座的开孔尺寸匹配常用的陶瓷八脚、小九脚管座规格，电容的固定卡箍位置、变压器的固定螺丝孔位都和市售标准件尺寸完全对应，按照这个模型加工出来的金属底座不需要二次修配就能直接完成元器件装配。

　　安装边界方面，整机底座采用矩形结构，长宽尺寸按照常规桌面胆机的摆放空间做了优化，深度控制在常规音响机架的层板深度范围内，不会出现突出机架的问题；底座高度预留了搭棚焊接的走线空间，底部不需要额外加高机脚就能容纳所有元器件的引脚、搭棚条和走线，机脚的安装位在底座四个角，采用标准的橡胶减震机脚固定孔，能隔绝桌面振动对电子管、变压器的影响。所有外露电子管的高度都做了排布优化，前排的小信号管高度较低，后排的功率管、整流管高度依次抬升，既不会遮挡前排的操作空间，也能保证整机的热空气流通路径顺畅，工作时各个电子管的散热空间充足，不会出现热量堆积导致的元器件寿命缩短问题。信号输入、输出接口的位置布置在底座后侧，电源进线接口也设置在后侧，和前面板的电源开关、音量电位器位置完全错开，避免强电走线和音频信号线平行排布引入干扰。

　　从结构细节上看，模型里还原了搭棚焊接所需的所有搭棚支架固定位，每个放大级的接地回路都按照一点接地的原则预留了接地汇流排的安装位置，实际装机时可以直接按照模型里的走线路径完成布线，不需要反复调整走线位置来规避干扰。电源部分的高压泄放电阻安装位预留了足够的安全距离，和周边元器件的爬电距离满足高压电路的安全要求，不会出现高压打火的隐患。
