150毫安10小时额定参数扼流圈结构

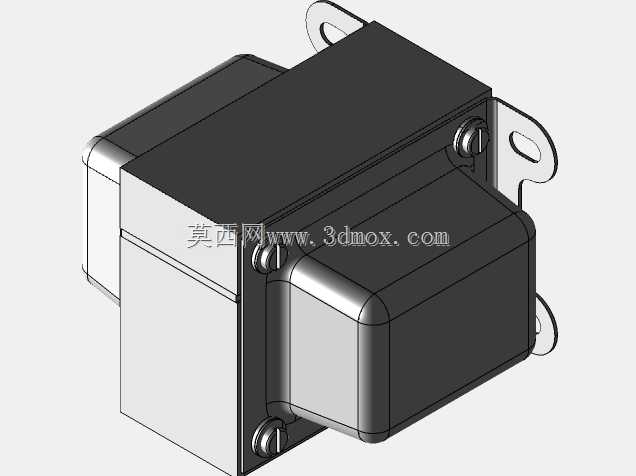

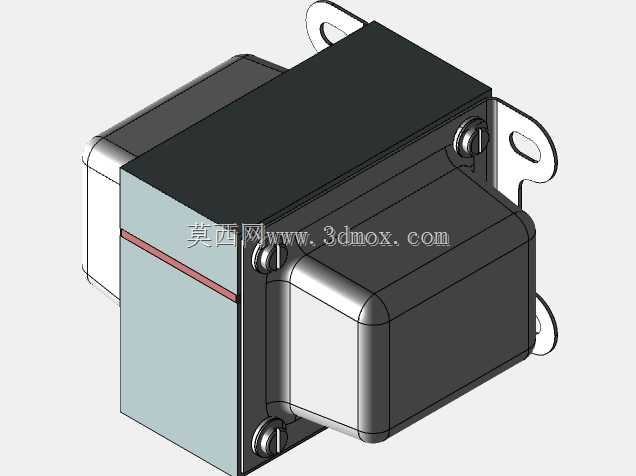

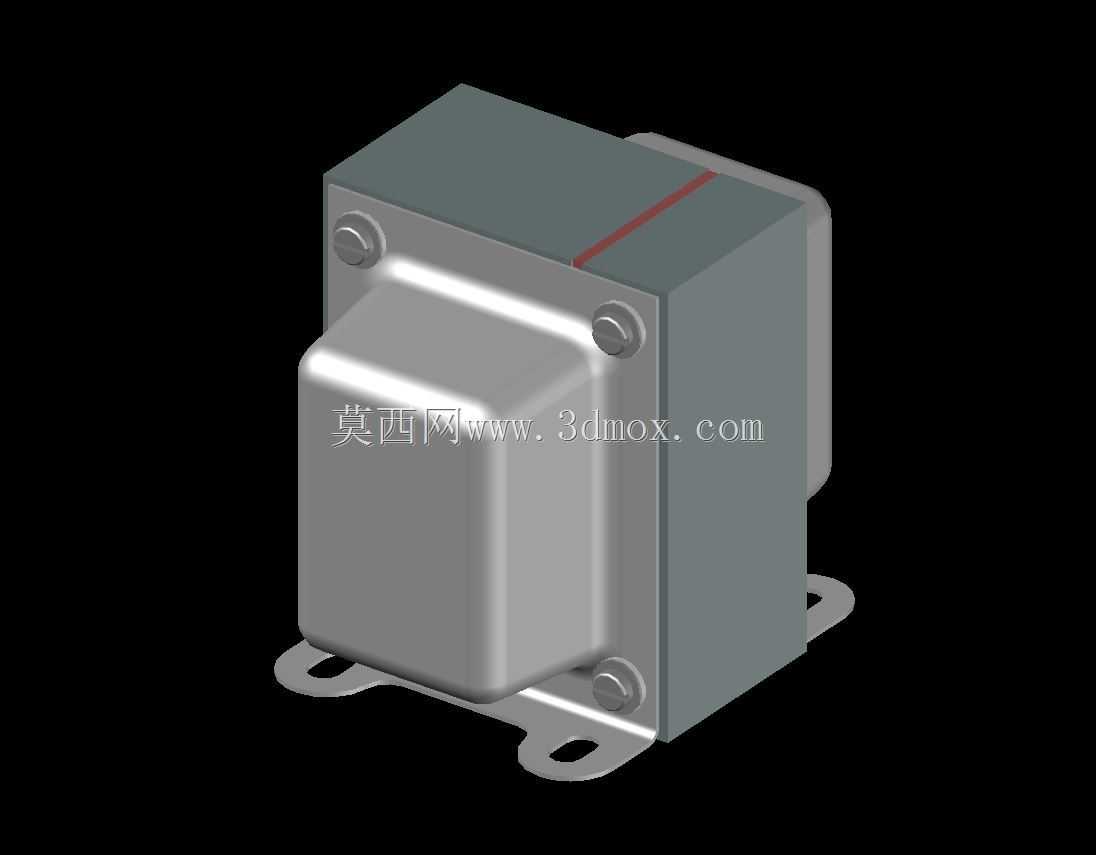

　　在小功率电子管音频设备、低压直流供电回路、信号滤波链路的搭建场景中，这类额定持续工作参数对应10小时工况、150毫安通流能力的扼流圈，是抑制电流纹波、阻隔交流杂讯的核心被动元件，和常见的功率变压器不同，扼流圈的设计核心围绕电感量精度、直流电阻控制、饱和电流阈值三个核心指标展开，不需要考虑多绕组变压的耦合效率问题。从结构设计逻辑来看，这款扼流圈采用叠片式铁芯作为磁路载体，铁芯外部通过冲压成型的金属外壳做整体包覆，外壳边角采用圆弧过渡处理，既避免冲压锐边在装配时划伤操作人员或周边线材，也能提升外壳的结构强度，减少长期工作中因铁芯磁致伸缩带来的外壳共振异响。铁芯与外壳之间预留有均匀的浸渍填充间隙，

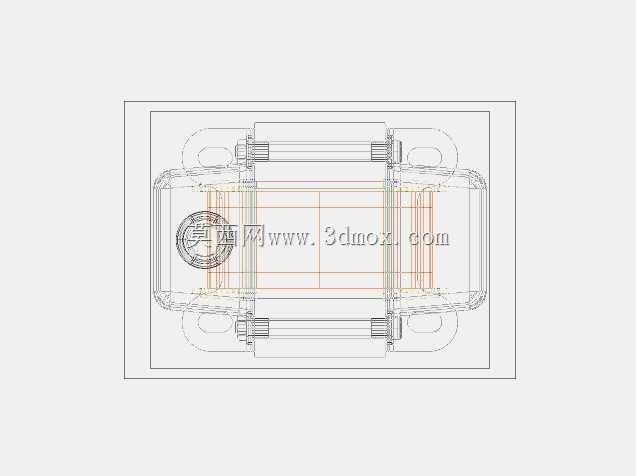

　　生产过程中会通过真空绝缘浸渍工艺填充绝缘漆，既可以固定铁芯叠片避免工作时产生震动噪音，也能提升绕组的防潮绝缘性能，适配潮湿、多粉尘的工业设备内部安装环境。底部的安装支架采用一体折弯成型的冷轧钢板制作，支架和主外壳通过四个角位的压铆螺丝做刚性连接，两个安装支脚向外水平延伸，支脚上开有长圆形的安装过孔，这种长孔设计可以抵消安装面的加工公差，在设备内部的安装板上固定时，允许有一定的位置调整余量，不需要过高的开孔位置精度就能完成装配，降低整机装配的对位难度。安装支脚的折弯处做了加强压筋处理，即使在有持续振动的车载或移动设备内使用，也不会出现支架变形、固定松脱的问题。绕组部分采用分层绕制工艺绕制在铁芯骨架上，绕组层间垫有绝缘青稞纸做层间隔离，

　　绕组引出端从铁芯侧面的预留缺口引出，和外壳之间保持足够的电气安全间隙，避免引出线和金属外壳接触造成绝缘击穿。顶部的铁芯叠片接缝处做了对齐处理，叠片之间的错位量控制在0.1毫米以内，尽可能减小磁路气隙带来的电感量偏差，保证额定电流下的电感值符合设计要求。从安装边界尺寸来看，这款扼流圈的整体外形方正，主体外壳的长宽高比例接近2:1.5:1，不会占用过多的设备内部安装空间，两个安装支脚的孔位中心距和常见的小功率音频变压器安装尺寸兼容，在旧设备维修替换时可以直接适配原有安装位，不需要重新在安装板上打孔。在实际选型应用中，这类扼流圈通常布置在整流桥后的滤波回路中，和滤波电容配合组成LC滤波网络，能够有效滤除整流后的交流纹波成分，

　　给后级电路提供平滑的直流供电，在音频功放设备中还可以起到抑制电源交流声、提升声音纯净度的作用；在小功率工业控制回路中，也可以用来抑制回路中的尖峰电流，保护后级的敏感半导体元件不被浪涌冲击损坏。设计过程中需要重点核算绕组的线径，150毫安的持续工作电流对应选用的漆包线线径需要满足长期通电的温升要求，避免绕组过热造成绝缘老化；同时磁路的气隙长度需要精确计算，保证在150毫安的直流偏置下铁芯不会进入磁饱和状态，维持稳定的电感量。外壳的表面处理采用镀锌钝化工艺，具备基础的防锈能力，不需要额外做喷漆处理，适合设备内部的安装使用场景，外壳的接地引脚可以和设备的保护接地端连接，既可以起到电磁屏蔽的作用，减少外界电磁场对扼流圈工作的干扰，也能避免外壳带电带来的安全隐患。
