SRN4018系列贴片功率电感器结构设计

项目分类:变压器/电感器 发布时间:2022-01-13 ID:499295
  • SRN4018系列贴片功率电感器结构设计
  • SRN4018系列贴片功率电感器结构设计
  • SRN4018系列贴片功率电感器结构设计
  • SRN4018系列贴片功率电感器结构设计
  • SRN4018系列贴片功率电感器结构设计
  • SRN4018系列贴片功率电感器结构设计
  • SRN4018系列贴片功率电感器结构设计

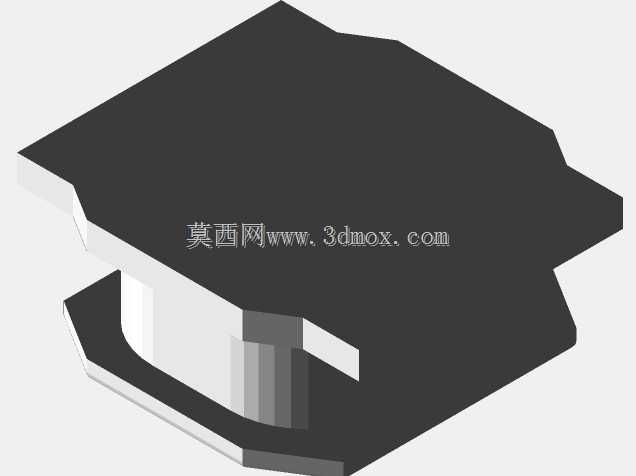

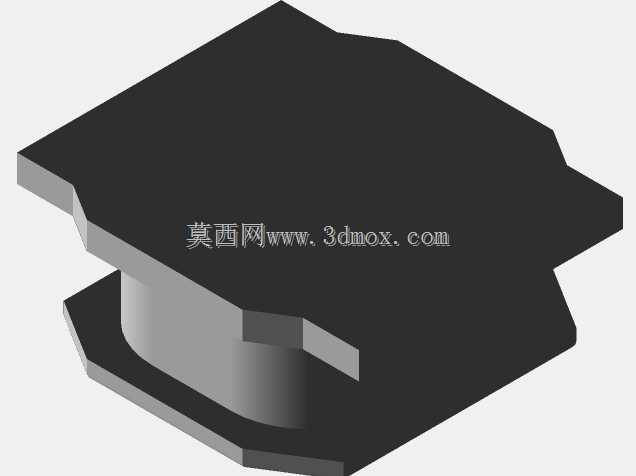

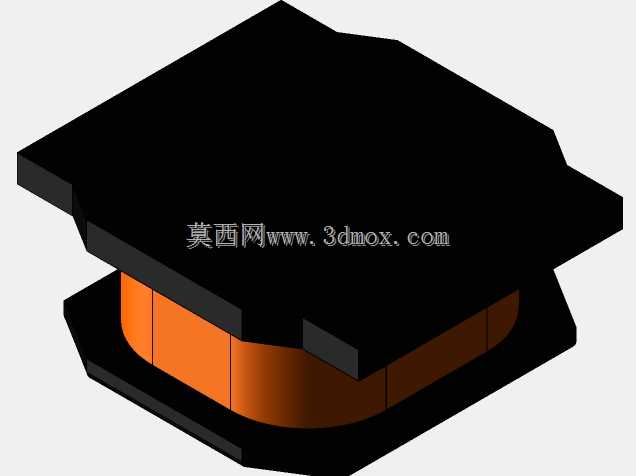

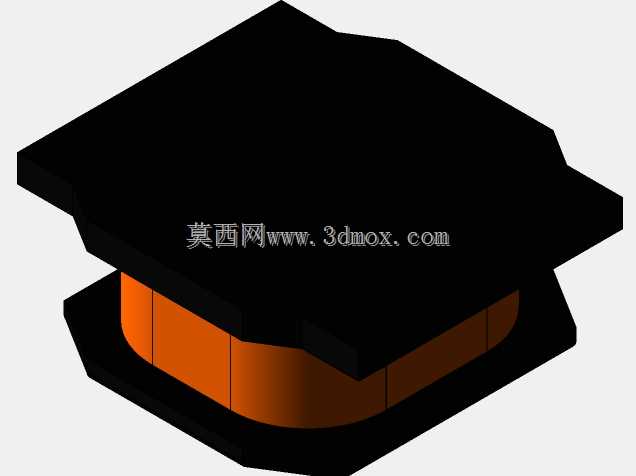

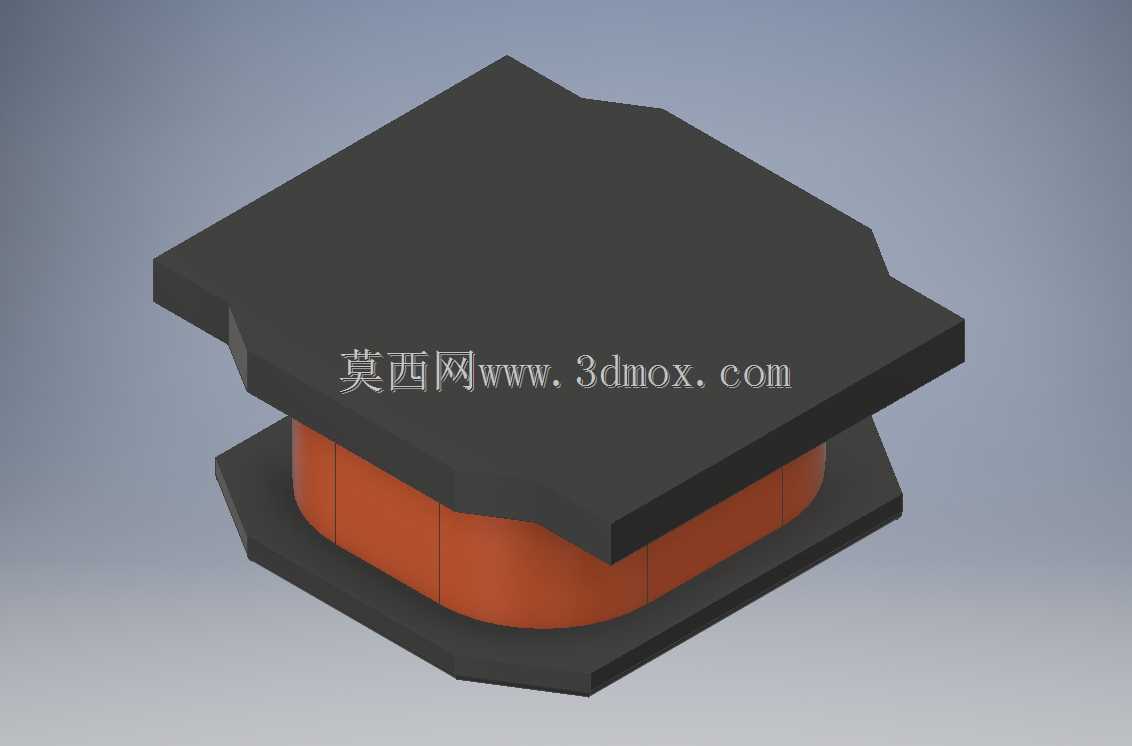

  在消费类电子、工业控制板卡的电源回路设计中,贴片功率电感是DC-DC降压回路的核心被动元件,这款SRN4018规格的贴片电感,主要适配小功率降压拓扑场景,常见于便携设备主板、工控传感模块供电、显示驱动板的电源滤波与储能环节,承担着开关导通阶段储能、开关关断阶段续流的核心作用,同时能够滤除电源回路中的高频纹波,保障后级芯片供电的稳定性。从结构设计逻辑来看,这款电感采用屏蔽式绕线结构,外部的黑色屏蔽罩采用导磁合金材质压制成型,能够将绕组产生的漏磁约束在结构内部,相比非屏蔽功率电感,可大幅降低对周边敏感器件的电磁干扰,适配高密度贴装的PCB布局场景,避免板上信号走线因电感漏磁出现串扰问题。中间的橙色部分为绝缘漆包覆的漆包线绕组,

  绕组采用多层平绕工艺,在有限的内部空间内最大化绕线截面积,兼顾直流电阻与额定电流的平衡,既保证足够的载流能力避免工作时温升过高,也能控制绕组铜损在合理区间,提升电源转换效率。底部的基座采用耐高温工程塑料注塑成型,基座上预留的焊端与绕组引出端可靠连接,焊端表面做镀锡处理,能够适配回流焊、波峰焊等常规SMT焊接工艺,焊接时的共面性控制在0.1mm以内,避免批量贴装时出现虚焊、立碑等工艺缺陷。从安装边界来看,这款电感的外形轮廓适配4018封装尺寸,即本体长宽为4mm级别,总高度1.8mm,属于薄型贴片元件,安装时在PCB上预留的焊盘尺寸需要匹配焊端宽度,焊盘间距与本体底部焊端位置严格对齐,

  周边布局时需要与其他 taller 元件预留至少0.5mm的安全间距,一方面避免焊接时连锡,另一方面也为电感工作时的微小热膨胀预留空间,避免长期工作后出现应力损伤。在实际选型应用中,这类电感需要根据开关电源的开关频率、额定输出电流、纹波电流要求匹配对应的电感量参数,这款结构的电感磁芯采用闭合磁路设计,饱和电流特性更平缓,在电流突增的工况下不会出现电感量骤降的问题,能够保障负载瞬态变化时的电源回路稳定性。设计建模过程中,需要重点还原屏蔽罩的异形切角结构,该切角并非工艺冗余设计,而是为了在卷带包装时适配料带的定位型腔,同时在贴片机吸嘴取料时提供视觉定位的参考特征,避免贴装角度偏移;绕组部分的建模不需要还原每一圈漆包线的细节,

  在结构装配仿真场景下可做等效实体处理,保留整体外形与安装尺寸即可,若做电磁仿真则需要单独拆分绕组与磁屏蔽层的材质属性,设置对应的导磁率、电导率参数。另外,电感顶部的平面结构是专门为贴片机吸嘴吸附设计的,平面度控制在0.05mm以内,保证高速贴装时吸嘴能够可靠抓取元件,不会出现掉件问题;底部基座的边缘做了微小的倒角处理,一方面是注塑成型时的脱模需求,另一方面在焊接时能够引导焊锡浸润到焊端侧面,提升焊接可靠性。在高密度板卡布局中,这类薄型屏蔽电感常布置在电源管理芯片周边,距离芯片的SW引脚走线长度尽量缩短,减少走线寄生参数对电源回路的影响,建模时还原准确的外形尺寸,能够帮助PCB设计人员在结构评审阶段提前确认元件与周边结构件、屏蔽罩的干涉情况,避免打样后出现元件高度超差、与外壳或散热片碰撞的问题。
