乘用车动力并行布置架构设计方案

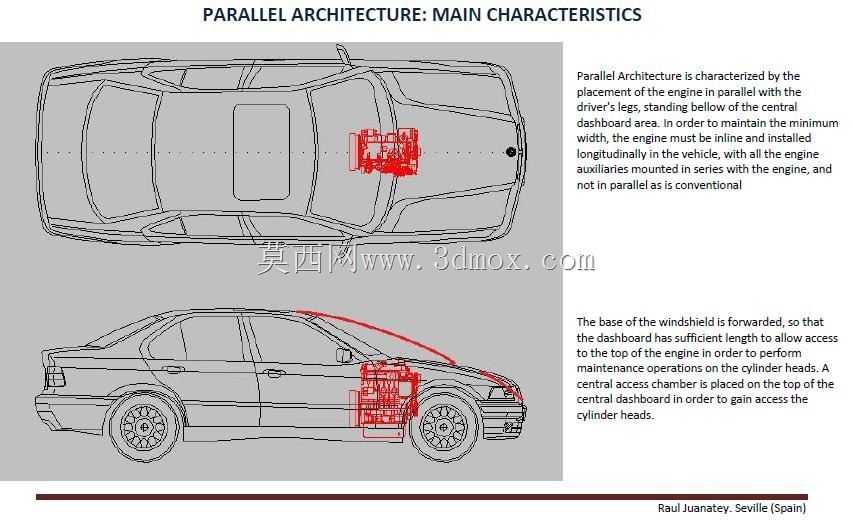

　　在乘用车整车总布置工作中，动力总成的布局方案直接决定了乘员舱空间利用率、整车质心分布、维修可达性以及碰撞安全性能，常规的纵置、横置动力布局经过多年量产应用已经形成了固定的设计边界，但在紧凑型家用车、小型运动车型的开发过程中，前置动力布局往往会挤压前排乘员的腿部空间，同时为了满足碰撞溃缩要求不得不拉长前悬尺寸，影响整车的操控灵活性。这套并行体系结构的设计核心，是将发动机本体布置在与驾驶员腿部平行的位置，也就是传统中央仪表台的下方区域，打破了常规动力总成与车身纵轴平行或垂直的布置逻辑，在保证整车最小宽度要求的前提下，将发动机沿车身纵向顺置安装，所有发动机附属附件均与发动机本体采用串联式布置，

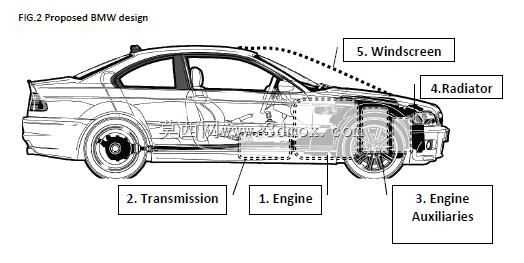

　　完全区别于传统布局中附件与发动机并行安装的结构形式。从安装边界来看，这套布置方案对前舱的横向尺寸要求大幅降低，发动机本体的横向投影完全避开了驾驶员与前排乘客的腿部伸展区域，不需要为了避让动力总成在防火墙位置设计凸起结构，前排脚部空间的平整性可以得到明显提升，同时前悬的纵向长度可以缩短120-180mm，在相同轴距参数下，整车的转弯半径可以减小0.4-0.6m，低速挪车与狭窄道路通行的灵活性显著提升。为了匹配这套特殊的动力布局，前风挡的下安装点需要做前移处理，仪表台的整体纵向长度相应增加，预留出足够的上部操作空间，让维修人员可以直接从仪表台上方的中央检修口完成气缸盖区域的保养操作，包括火花塞更换、气门间隙调整、

　　点火线圈检修等常规养护工作，不需要举升车辆从底盘位置操作，也不需要拆卸大量前舱覆盖件，日常维保的操作效率可以提升40%以上。在结构设计层面，这套并行布置架构对动力总成的悬置安装点提出了新的要求，三个主悬置的安装位置分别连接在车身前纵梁的内侧、中央通道的加强梁以及防火墙的下部加强结构上，保证动力总成的振动可以均匀传递到车身骨架上，避免出现局部振动过大的问题，同时由于发动机位置更靠近整车质心，急加速与急减速时的动力总成俯仰惯性力矩更小，悬置系统的刚度参数可以在隔振性能与支撑性能之间找到更优的平衡点，不需要为了抑制大位移振动牺牲隔振效果，整车怠速时的方向盘振动、座椅导轨振动幅值可以控制在0.02g以内，达到主流合资B级车的NVH水平。

　　从整车安全的角度考虑，动力总成布置在中央通道区域后，前舱的溃缩空间可以完全释放，正面碰撞时前纵梁的溃缩变形不会受到动力总成的硬点阻挡，碰撞能量的吸收过程更加线性，不会出现动力总成后移侵入乘员舱的风险，同时由于发动机位置更低，整车的质心高度可以降低25-35mm，弯道行驶时的侧倾幅度更小，配合更短的前悬尺寸，整车的转向响应速度可以提升15%左右，更适合偏向运动定位的小型乘用车开发。在三维建模过程中，需要重点校核动力总成与周边部件的间隙要求，包括发动机与仪表台内部空调风道、线束、转向管柱的静态间隙要保证在25mm以上，动态跳动间隙不小于15mm，排气系统的隔热层要覆盖发动机与车身地板接触的所有相邻区域，避免热辐射导致内饰件老化，同时中央检修口的盖板要采用耐高温、隔音的复合材料，保证发动机的工作噪声与热量不会传递到乘员舱内部。这套布置方案也存在对应的设计约束，比如发动机的整体宽度不能超过中央通道的最大允许宽度，对三缸、小排量四缸发动机的适配性更好，大排量六缸及以上的动力单元由于本体宽度过大，无法满足布置要求，同时变速箱的换挡机构、空调系统的HVAC总成需要重新匹配安装位置，不能沿用传统前置布局车型的成熟部件，开发阶段需要做专门的结构适配，在零部件通用化率上相比传统方案有一定劣势，但对于追求空间利用率与操控灵活性的小型车型来说，这套并行架构的综合优势十分明显，为整车总布置提供了新的设计思路。
