钣金结构立式扑克游戏机外观设计

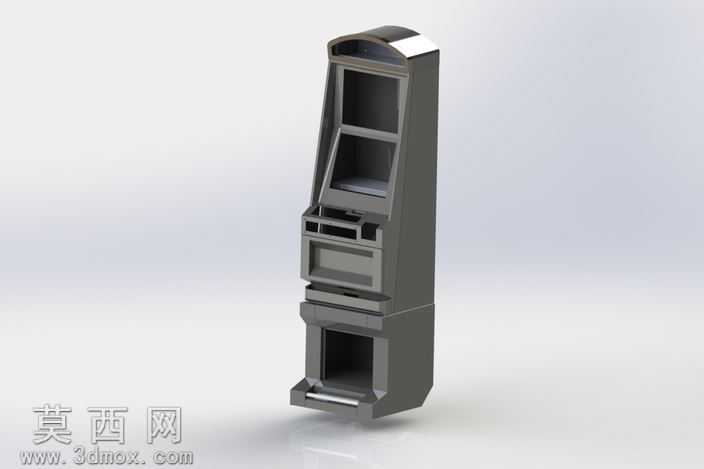

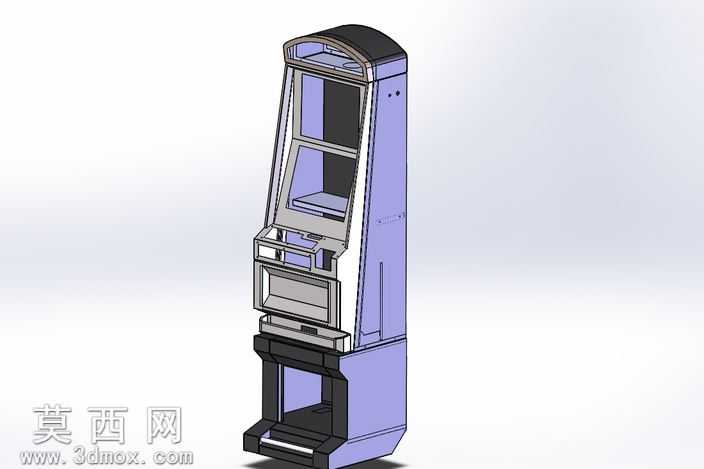

本作品为立式扑克游戏机的钣金结构三维建模设计，整体采用立式 tall 柜体布局，建模过程中优先遵循钣金加工的工艺特性，对每一处折弯、拼接、安装位都做了符合实际生产的参数校准。建模阶段先通过草图绘制整体外轮廓的截面线，确定柜体的总高、宽度与进深比例，参考商用游艺设备的常规人体工程学尺寸，将操作区域设置在符合站立操作的舒适高度，上部预留显示屏安装腔体，中部设置操作按键与插卡口的安装位，下部设计储物与钱箱的容纳舱体。外观材质模拟工业钣金的哑光深灰喷塑效果，对柜体边缘的折弯圆角做了统一参数设置，避免出现尖锐直角，既符合钣金加工的折弯半径要求，也提升使用过程中的安全性。结构设计上采用分块拼接的钣金组装逻辑，将柜体拆分为顶部装饰罩、上屏舱、中操作舱、下储物舱、底座五个独立模块，每个模块都预留了对应的螺丝安装孔位与定位卡扣槽，方便生产过程中的组装与后期维护检修。渲染阶段采用柔和的影棚布光，突出钣金表面的细腻磨砂质感，对柜体的分层结构做了清晰的光影区分，能够直观展示每个舱室的空间布局与衔接关系。设计思路上兼顾了商用游艺设备的耐用性与外观整体性，外表面无多余外露的拼接缝隙，所有安装位都做了隐藏式设计，整体线条简洁硬朗，符合公共娱乐场所的设备使用需求，同时钣金结构的设计也能有效控制生产成本，提升设备的抗磕碰、抗变形能力，适配高频次的商用使用场景。建模过程中对每一处钣金的壁厚都做了统一设置，保证结构强度的同时避免材料浪费，对操作区域的倾斜角度做了反复调整，确保使用者操作时的视角与手部姿态都处于舒适区间，上部屏幕舱的内凹设计也能有效减少环境光线对屏幕显示效果的干扰，提升使用体验。
