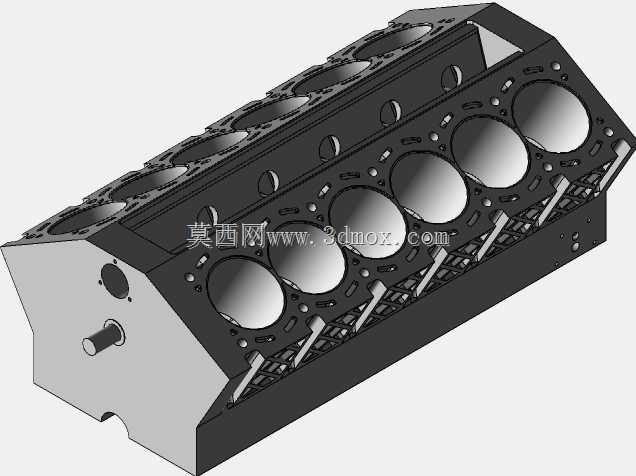

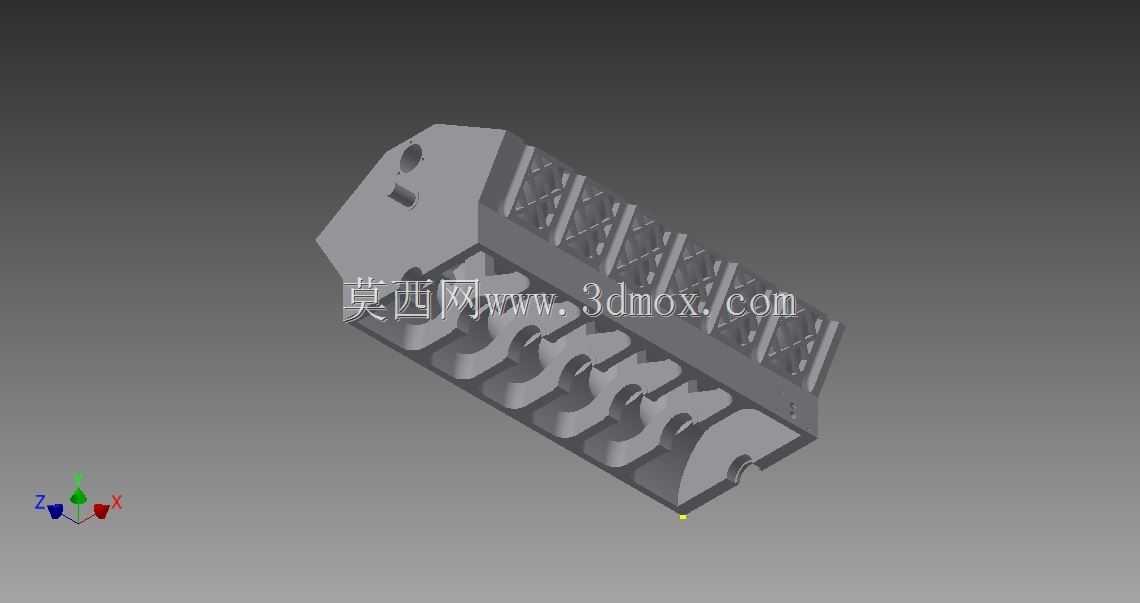

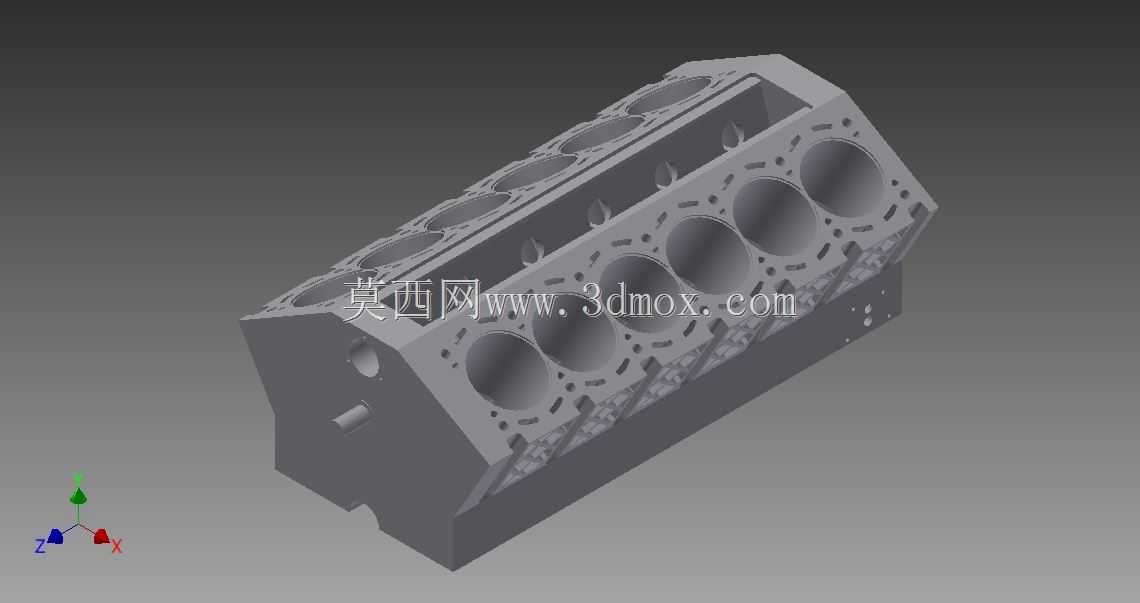

V12发动机气缸体结构三维设计

　　在大排量高性能动力总成的开发流程中，气缸体作为整台发动机的承载基体，其结构设计的合理性直接决定了动力单元的可靠性、NVH表现与动力输出上限，V型12缸布局的缸体更是高性能内燃机领域的典型结构代表。这类缸体主要应用于大马力豪华乘用车、高性能赛车、重型特种作业装备以及固定动力机组的动力核心，需要同时承受12个燃烧室交替做功产生的高频冲击、高温热负荷与曲轴连杆机构的高速往复惯性力，对结构刚度、热变形控制、油路水路布局的要求远高于常规小排量直列缸体。

　　从实际使用场景来看，V12缸体采用60度夹角的V型布局，将12个气缸分为两列对称布置，相比同排量直列六缸或V8结构，能够在保证大排量输出的前提下大幅缩短动力单元的轴向长度，优化整车动力舱的空间布局，同时12个气缸按点火顺序交替做功，动力输出的平顺性具备天然优势，曲轴每旋转60度即可完成一次做功冲程，大幅降低动力输出的脉冲波动，减少曲轴与传动系统的冲击载荷。在结构设计层面，该缸体采用整体式龙门结构设计，曲轴箱部分与缸体上半部分集成铸造，主轴承座采用横向螺栓与纵向螺栓结合的紧固方式，能够有效承受高转速下曲轴旋转产生的侧向力与交变载荷，避免主轴承座在高负荷工况下出现变形导致的轴瓦偏磨问题。

　　冷却系统的布局是这类大排量V型缸体的设计重点，两列气缸之间的V型夹角区域布置了纵向贯通的主水道，每个气缸周围都设计了独立的环形冷却水腔，水流从缸体前端的进水口进入主水道后，分别流向两侧气缸的环形水腔，带走燃烧室周围的热量后从缸体上端的出水孔流向气缸盖，保证每个气缸的冷却均匀性，避免出现局部过热导致的缸筒变形、活塞拉缸等故障。同时缸体内部集成了纵向布置的主油道，主油道沿缸体长度方向贯穿，通过分油道分别向每个主轴承座、凸轮轴轴承座、活塞冷却喷嘴输送压力机油，活塞冷却喷嘴正对每个活塞的内腔顶部，在发动机运转时持续喷射机油冷却活塞，降低活塞顶部的热负荷，避免高负荷下活塞出现热疲劳开裂。

　　缸筒部分采用了镶嵌干式缸套的设计，相比湿式缸套结构，干式缸套与缸体本体结合紧密，能够获得更好的结构刚度与散热效率，同时缸套采用耐磨合金铸铁材质，能够承受活塞环高速往复运动的磨损，延长缸体的使用寿命。缸体的侧面布置了多个附件安装接口，包括机油泵安装位、水泵安装位、正时链条室、机油滤清器安装座、各类传感器的安装螺纹孔，所有安装面的平面度与安装孔的位置度都需要严格控制，保证附件安装后的密封性能与定位精度。在安装边界层面，这类V12缸体的安装定位点主要分布在缸体下部的曲轴箱两侧，通过多个悬置安装点与整车副车架连接，安装点的位置设计需要充分考虑动力总成的重心分布，保证悬置系统能够有效过滤发动机运转产生的振动，避免振动传递到车身影响驾乘舒适性。

　　建模过程中需要重点关注各个结构的壁厚过渡，避免出现壁厚突变导致的铸造应力集中，尤其是在水套与油道的相邻区域、主轴承座与缸筒的连接区域，都设计了合理的铸造圆角与加强筋结构，在保证结构刚度的前提下尽可能降低缸体的整体重量。两列气缸的顶面平面度、缸筒的圆柱度、主轴承孔的同轴度都是加工过程中的关键控制项，这些形位公差直接影响发动机装配后的密封性能与运转可靠性，在三维建模阶段就需要充分考虑后续加工的工艺基准与加工余量，保证设计结构具备良好的工艺可行性。
