带减重孔的等截面受弯工字钢梁结构

　　在各类工业承载结构、设备机架、工装支撑体系中，受弯梁是承担横向载荷、传递竖向力的核心基础构件，其结构合理性直接决定整套支撑系统的刚度、稳定性与材料利用率。这款带等距圆形减重孔的工字截面梁，主要面向中等载荷的静态支撑场景，常见于小型设备机架横梁、输送线侧边承载梁、工装夹具的支撑主梁等位置，承担上方设备、工件的竖向载荷，将受力传递至两侧的立柱或支撑座上。

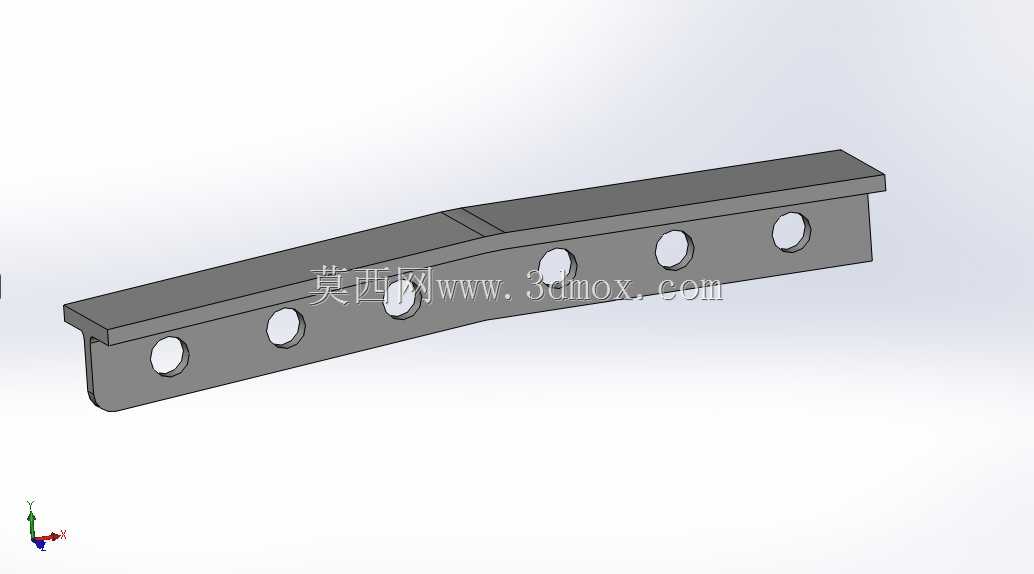

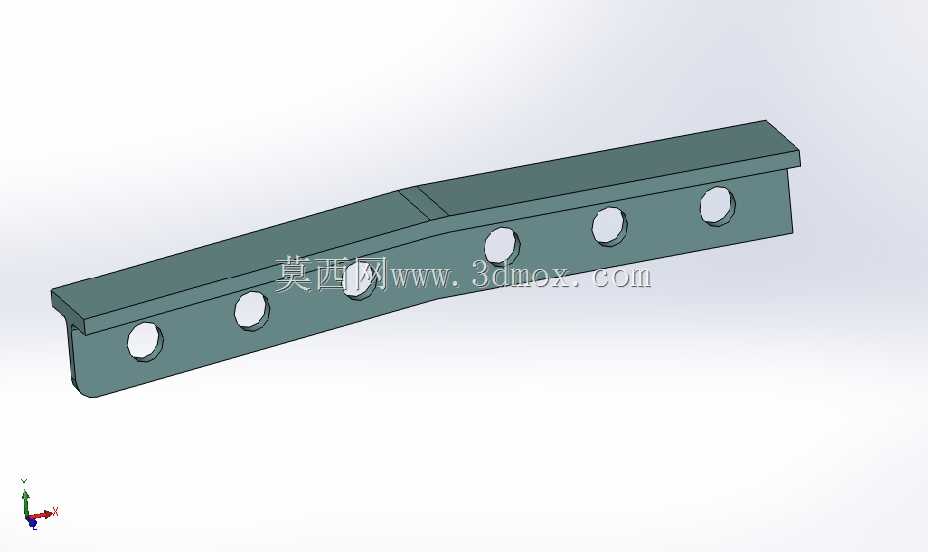

　　从结构设计思路来看，这款梁采用经典的工字形截面作为基础构型，工字形截面的核心优势在于将大部分材料布置在远离中性轴的上下翼缘位置，在受弯工况下，上下翼缘分别承担压应力与拉应力，中间腹板主要承担剪应力，相比同截面积的矩形截面，工字形截面的抗弯截面模量可提升40%以上，能在保证承载能力的前提下大幅降低材料用量。在腹板位置沿梁的长度方向等距开设圆形通孔，是在完成基础抗弯、抗剪强度校核后做的轻量化优化，开孔位置避开了梁两端的支座附近剪力集中区域，也避开了跨中弯矩最大位置的翼缘与腹板连接区域，圆形孔的应力集中系数远低于方形、三角形等带尖角的孔型，能在减少腹板材料用量、降低构件整体自重的同时，将开孔带来的应力集中影响控制在许用应力范围内。

　　从外形尺寸与安装边界来看，这款梁的总长度适配常规小型设备的机架跨度，上下翼缘的宽度与厚度经过匹配设计，保证梁在承受额定载荷时翼缘不会发生局部失稳，腹板的厚度满足抗剪强度要求，同时预留了足够的安装余量。梁的两端为平直端面，可直接通过螺栓连接、焊接等方式与两侧的支撑构件固定，翼缘表面平整，可直接在上方安装设备底板、输送轨道、工装定位板等附属部件，不需要额外加工复杂的安装接口。腹板上的减重孔除了轻量化作用外，还可作为穿线孔使用，方便布设设备的控制线缆、气动管路，减少额外的走线支架安装需求，提升整体结构的整洁度。

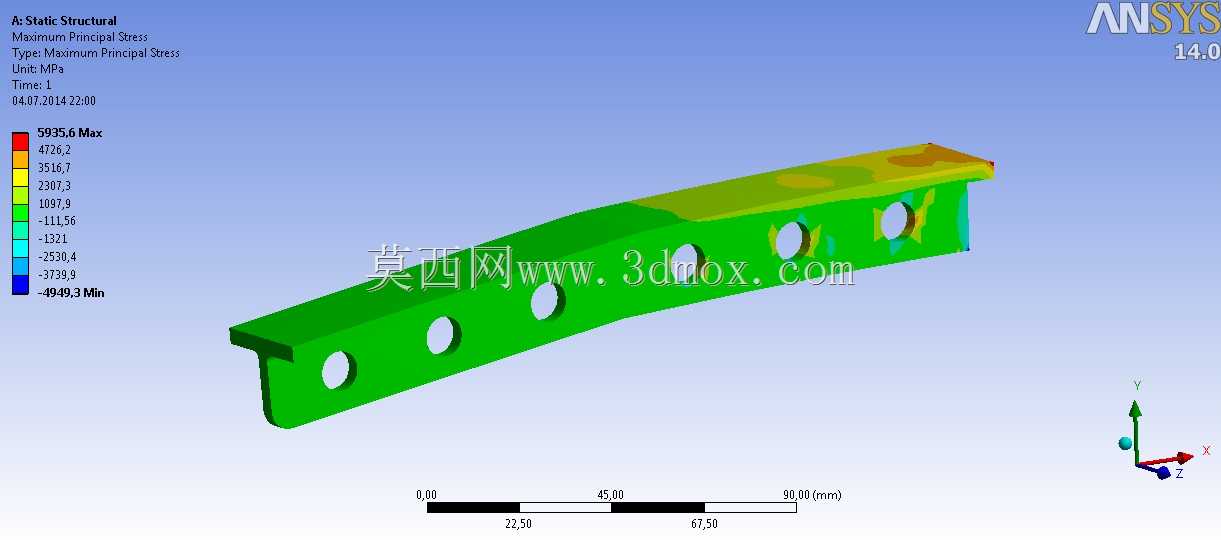

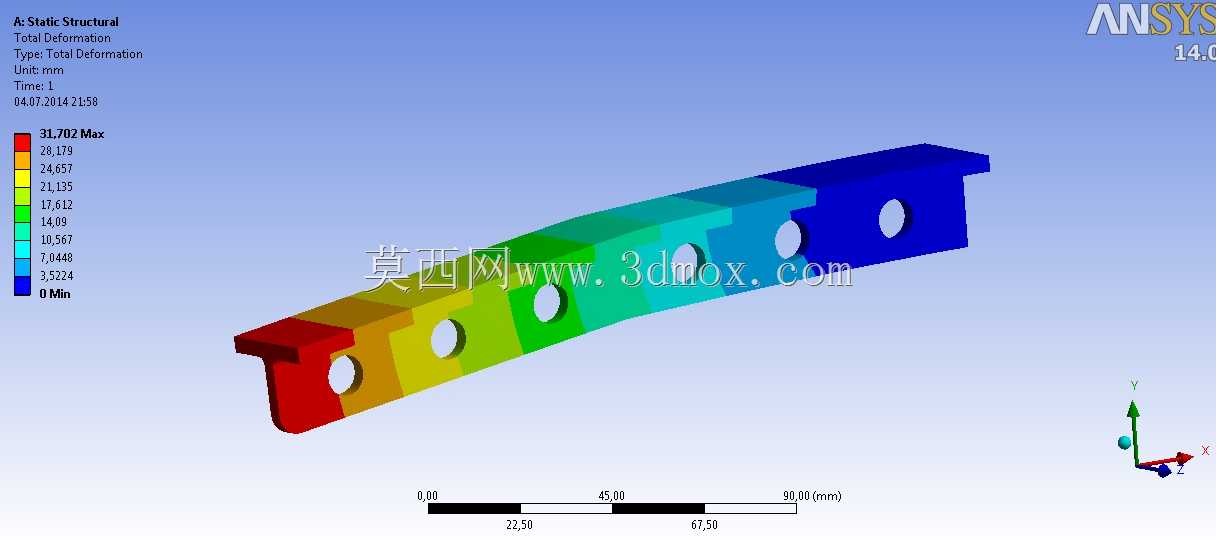

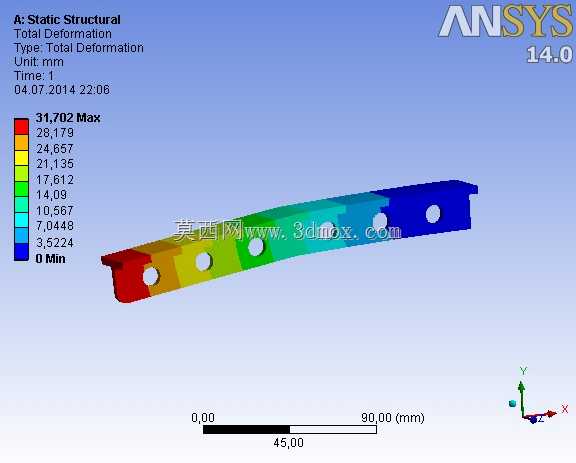

　　从受力特性来看，这款梁的变形趋势符合简支梁受均布载荷的典型变形规律，跨中位置挠度最大，向两端支座位置挠度逐步减小，通过有限元受力验证可以看到，最大等效应力出现在跨中位置的上下翼缘表面，腹板位置的应力水平整体较低，开孔周边的应力集中区域范围很小，应力峰值未超过材料的许用应力值，结构的安全系数满足常规工业设备的设计要求。在实际选型应用时，可根据具体的载荷大小、跨度要求，等比例调整梁的截面尺寸、开孔大小与间距，适配不同的承载场景，若用于有动载荷的场景，可适当增加腹板厚度、减小开孔直径，提升结构的抗疲劳性能；若用于纯静态的轻载支撑场景，可进一步优化开孔尺寸，最大化降低构件自重。

　　在实际加工制造环节，这款梁的结构工艺性良好，可采用型钢直接切割开孔制作，也可通过钢板焊接组对成型，圆形孔可通过等离子切割、激光切割等方式一次加工成型，不需要复杂的工装夹具，加工成本低，生产效率高，适合批量应用在各类标准化的设备机架、支撑结构中。安装过程中需要注意保证梁的两端支撑面处于同一水平面上，避免出现偏载导致梁承受附加扭矩，固定螺栓需要按照设计要求的扭矩拧紧，若采用焊接连接，需要做好焊后应力消除处理，避免焊接变形导致梁的直线度超差，影响后续的部件安装精度。日常使用过程中，可定期检查翼缘与腹板的连接位置、开孔周边是否出现裂纹或过大变形，及时排查结构隐患，保证支撑系统的长期稳定运行。
