四缸内燃机活塞曲柄连杆组合结构

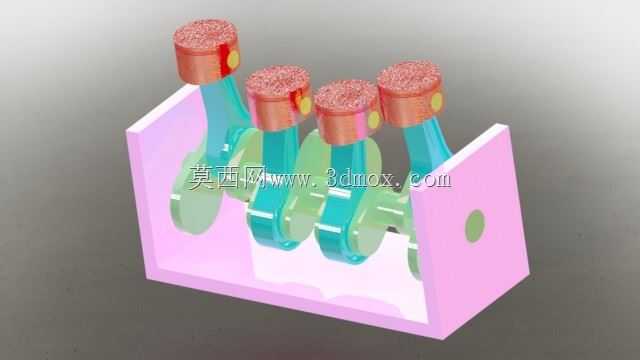

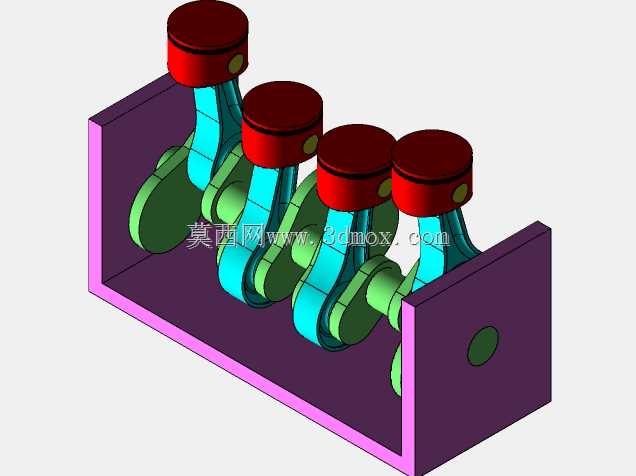

　　这套四缸活塞连杆组件，是往复式内燃机动力转换单元的核心组成部分，日常在小排量乘用车动力总成、小型通用发电机组、农用机械动力端都能见到同结构的成熟应用。从结构设计逻辑来看，四个活塞沿曲轴轴向等距排布，对应曲轴的四个曲拐按做功顺序错开固定相位角，保证四个气缸的进气、压缩、做功、排气行程有序衔接，让动力输出的扭矩波动控制在合理区间，避免整机运行时出现过大的振动冲击。

　　活塞头部的环带区域预留了气环、油环的安装槽位，装配后气环负责密封燃烧室的高压燃气，避免做功行程的气体下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，活塞顶部的凹坑造型是配合燃烧室的挤流设计，能优化油气混合的均匀度，提升燃烧效率。连杆部分采用小头衬套、大头轴瓦的铰接结构，小头通过活塞销与活塞铰接，可随活塞摆动补偿微量角度偏差，大头则拆分式抱合在曲轴的连杆轴颈上，螺栓锁紧后能可靠传递活塞往复运动的推力，将直线运动转化为曲轴的旋转扭矩。

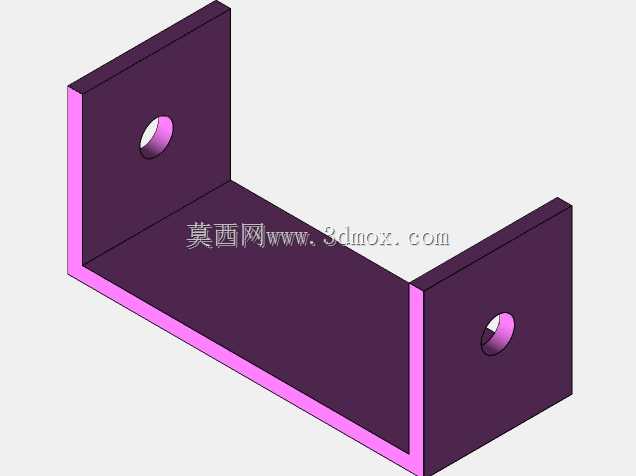

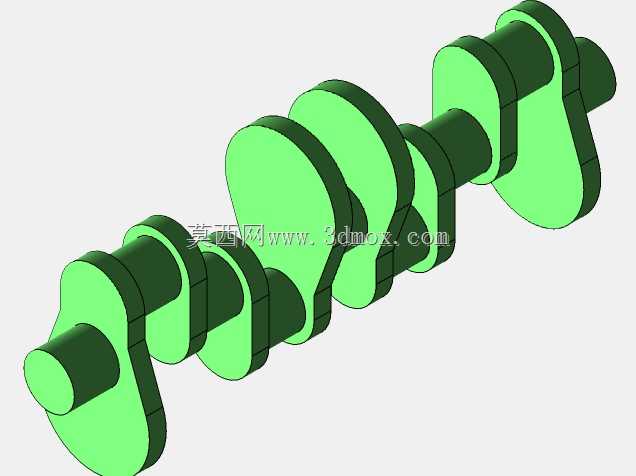

　　外围的缸体结构作为整个组件的安装基座，缸筒内壁的加工精度直接决定活塞的运动导向精度，设计时缸筒内径与活塞裙部的配合间隙需要根据热膨胀量预留合理范围，既要避免冷机启动时活塞敲缸，也要防止热机状态下活塞膨胀卡滞。曲轴的主轴颈支撑在缸体的主轴承座上，轴向定位结构限制曲轴的窜动量，保证齿轮、飞轮等外接附件的装配位置精度。

　　建模过程中需要重点关注各运动副的配合间隙校验，比如活塞在上止点、下止点位置时，连杆与缸筒下沿、曲轴平衡块之间不能出现运动干涉，四个活塞的行程一致性要严格匹配曲拐的偏心距，否则会出现各缸压缩比不一致的问题，直接影响整机运行稳定性。这类组件的安装边界需要匹配整机的缸心距设计，四个缸筒的中心距、曲轴主轴颈的同轴度、活塞销孔的中心高都要和外围的缸盖、油底壳、正时系统的安装尺寸对齐，才能保证后续总装时各部件顺利适配。实际工程应用中，这类结构的动平衡调校也十分关键，曲轴的平衡块需要对应活塞连杆组的往复惯性力做配重校准，把高转速下的一阶、二阶惯性力振动降到最低，延长整机的使用寿命。
