台式机ATX开关电源外壳结构三维设计

　　本次设计的台式机ATX规格开关电源壳体，是面向台式计算机、小型工控机柜、嵌入式计算设备供电单元的承载结构，日常应用中需要同时兼顾内部功率器件的防护、散热风道构建、整机安装适配以及电磁屏蔽的多重需求，是供电类部件中对结构细节要求较高的钣金类组件。

　　从实际使用场景出发，这类电源通常安装在台式机箱的上部或下部电源仓位，也会被改装应用于小型服务器、桌面测试工装、DIY计算设备的供电环节，长期处于持续通电、内部器件发热的工作状态，因此壳体设计首先要匹配标准ATX电源的安装边界，长宽高尺寸严格遵循通用安装规范，长度适配常规机箱电源仓位的深度限制，宽度与高度匹配标准机箱的安装卡位，侧面预留的安装螺孔位置完全对齐行业通用孔位，无需额外改孔即可直接固定在标准机箱的电源安装位，安装时出线端朝向机箱背部，与机箱背部的出线开口完全对齐，避免线材弯折干涉。

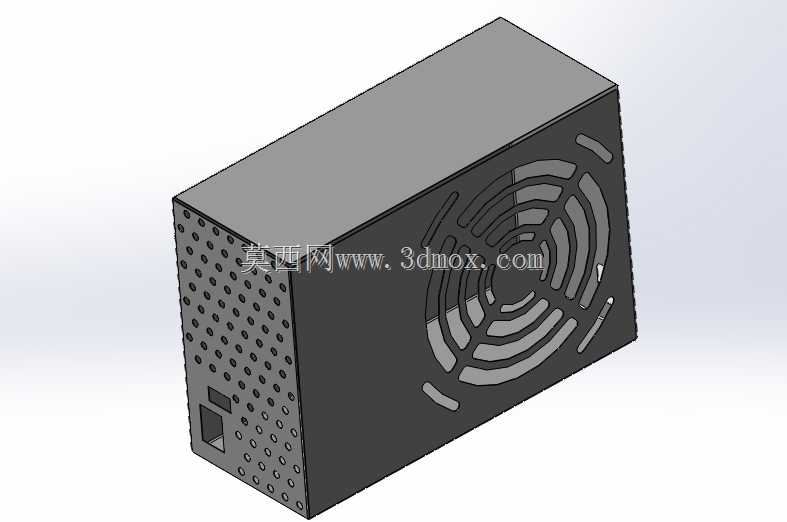

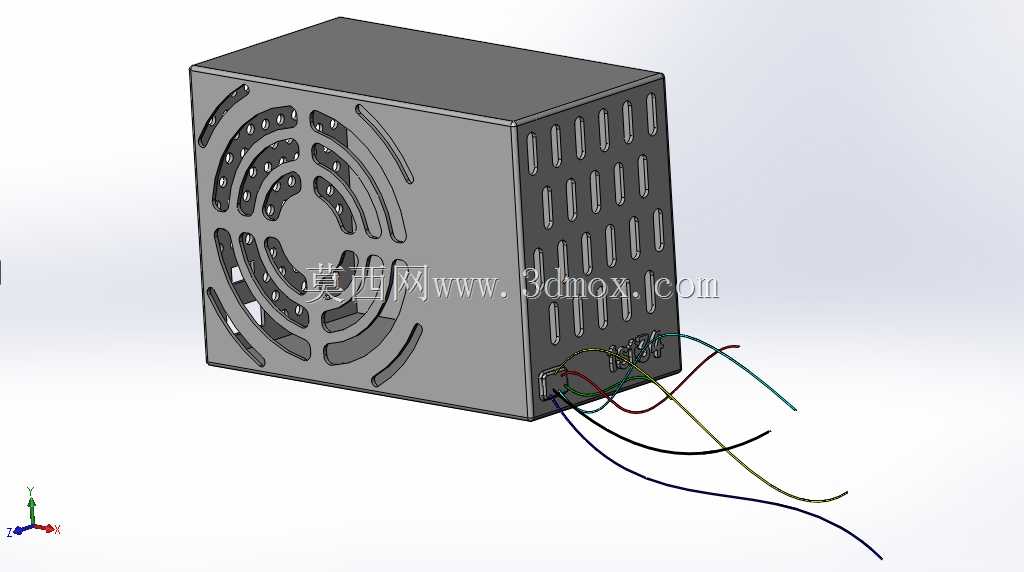

　　壳体的结构设计围绕内部器件布局展开，整体采用弯折成型的钣金壳体结构，分为上盖与下底座两个主体部分，拼接后形成封闭的内部腔体，可容纳PFC电路、开关变压器、滤波电容、输出线材束、散热风扇等全部内部组件。进风侧的面板采用大面积格栅开孔设计，开孔形状围绕风扇安装位做环形排布，既保证足够的进风面积，让外部冷空气可以顺畅进入壳体内部带走功率器件工作产生的热量，又通过格栅的条状结构阻挡大尺寸异物进入壳体内部，避免异物触碰内部带电部件引发短路风险；格栅的开孔间隙经过反复校核，既不会因为间隙过小增加风阻导致散热效率下降，也不会因为间隙过大失去防护作用，同时格栅的凸起结构还能提升钣金面板的结构强度，避免薄钣金在安装、运输过程中出现凹陷变形。

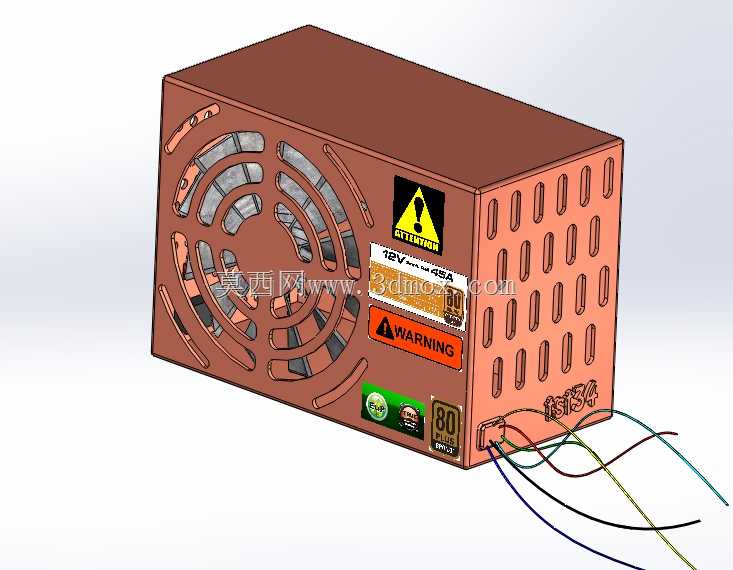

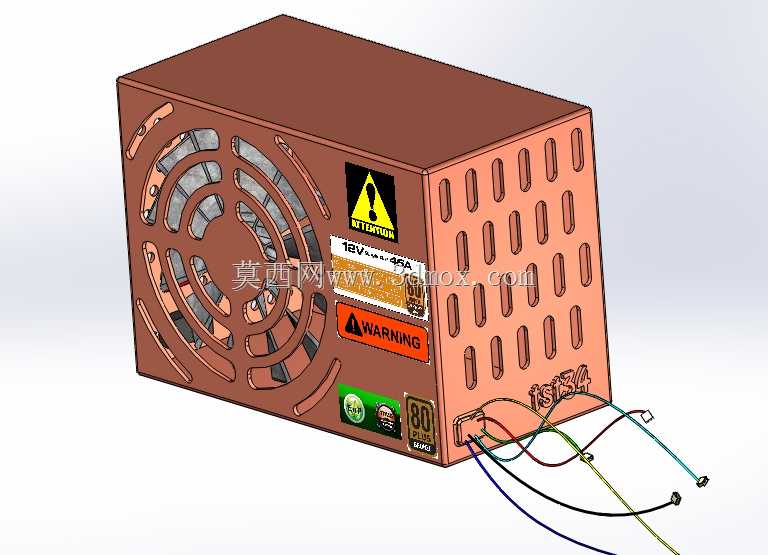

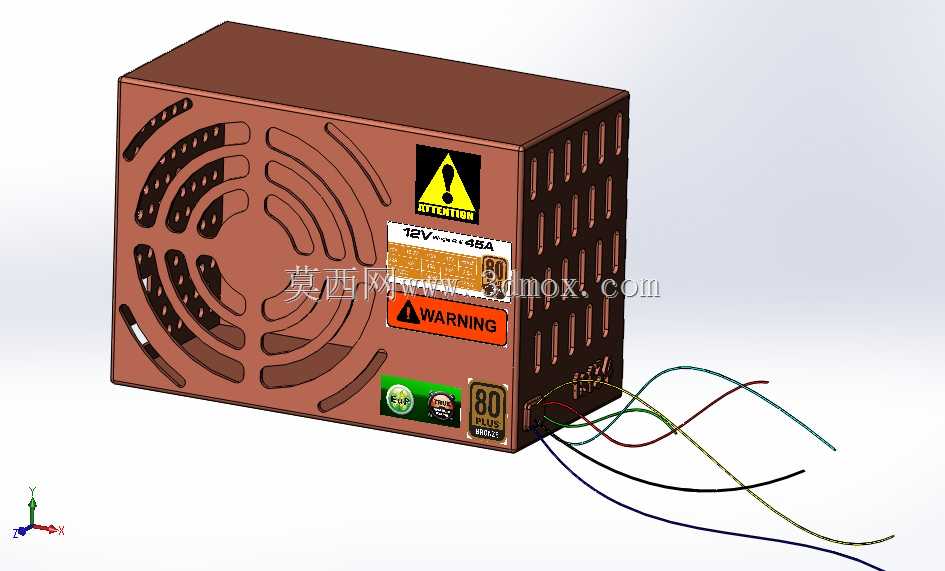

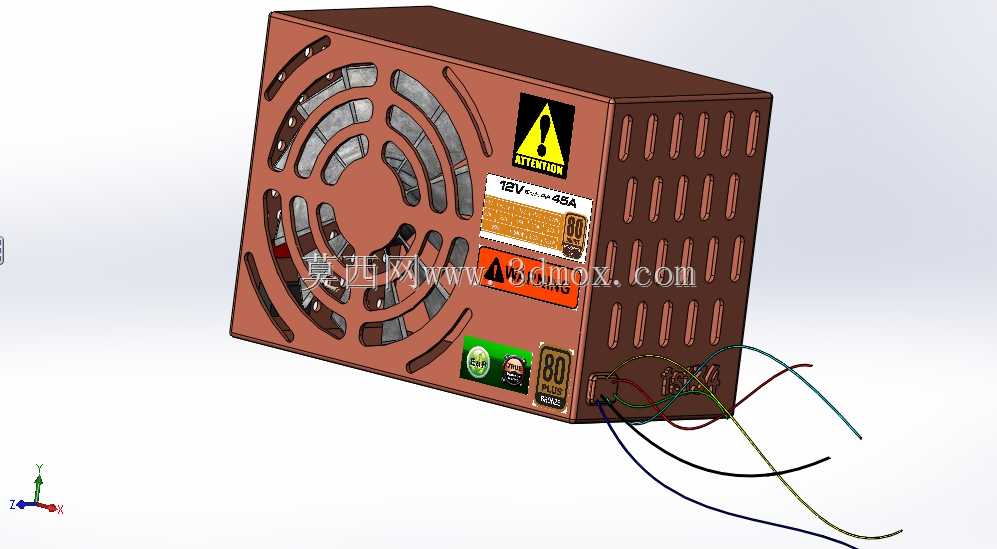

　　出风侧的面板采用密集的长条形开孔设计，开孔方向顺着内部风道的出风方向排布，引导内部热空气快速排出壳体，同时该侧面板预留了市电输入接口、电源开关、输出线出线口的安装位，出线口处做了翻边钝化处理，避免锋利的钣金边缘割破输出线材的绝缘层，长期使用中不会因为线材晃动摩擦出现绝缘破损的隐患。壳体表面的警示标识区域预留了平整的贴装位，可粘贴高压警示、功率参数、认证标识等标签，标识位的位置避开散热开孔与安装螺孔，贴装后不会因为结构遮挡导致标识无法识别，也不会影响壳体的装配与散热效果。

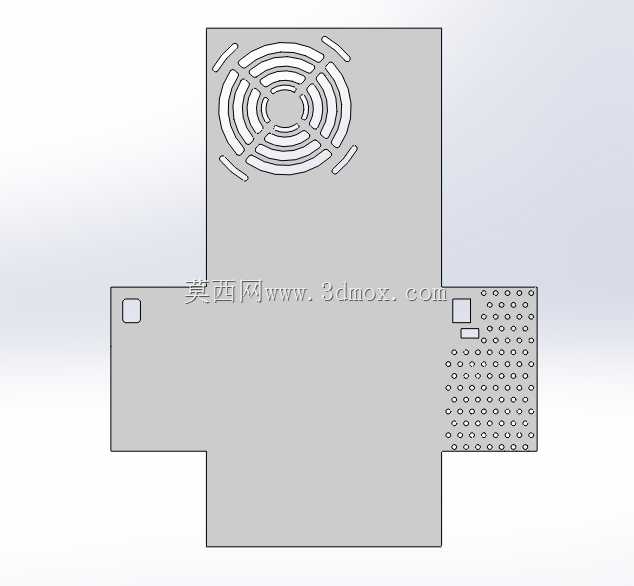

　　设计过程中充分考虑了钣金加工的工艺可行性，所有弯折位置都预留了合理的折弯半径，避免弯折处出现应力集中导致钣金开裂，壳体拼接处采用卡扣加螺丝固定的组合方式，既可以在生产装配时快速定位扣合，提升装配效率，又能通过螺丝锁紧保证壳体的结构刚性，长期使用不会出现拼接缝隙变大、壳体松动的问题。内部预留的风扇安装位适配标准12cm直流散热风扇，安装孔位完全对齐通用风扇的固定孔，风扇安装后与进风格栅的间隙控制在合理范围，既不会因为间隙过大出现漏风降低散热效率，也不会因为间隙过小导致风扇运转时与格栅产生摩擦异响。

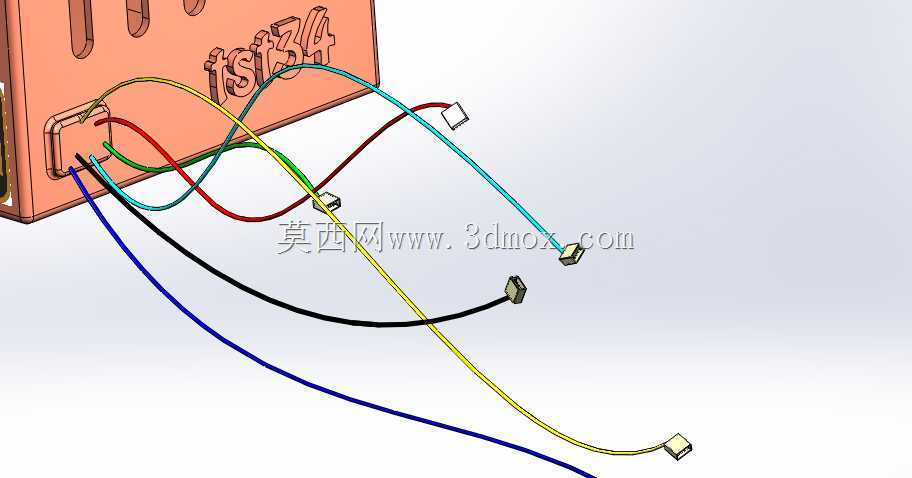

　　输出线材的出线位置做了分层排布设计，不同电压等级的输出线材从对应的出线孔引出，避免线材在出线口处过度挤压堆叠，减少线材外皮的磨损风险，同时出线口的位置与内部PCB板的接线端子位置对齐，线材在壳体内部的走线路径顺畅，不会出现过度弯折、挤压内部电容或散热片的情况，装配时可以快速完成线材的连接与整理，减少内部走线杂乱对风道的阻挡。壳体的表面处理采用耐高温的喷涂工艺，涂层可以在内部器件长期发热的工作环境下保持稳定，不会出现起皮、脱落的问题，同时涂层具备一定的绝缘性能，即使内部器件出现轻微的漏电情况，也能通过壳体的绝缘涂层降低外部接触的触电风险，配合壳体的接地结构，进一步提升使用的安全性。

　　从结构强度角度考虑，壳体的各个面板都做了局部的压筋加强设计，在不增加钣金厚度的前提下提升面板的抗形变能力，即使在安装、运输过程中受到一定的外力挤压，也不会出现明显的凹陷变形，保护内部的电子器件不受外力损坏。电磁屏蔽方面，壳体拼接处的接触间隙控制在较小范围，配合表面的导电涂层，可以有效屏蔽内部开关电路工作时产生的电磁辐射，避免辐射外泄影响周边其他电子设备的正常工作，同时也能阻挡外部的电磁干扰进入电源内部，保证供电输出的稳定性。
