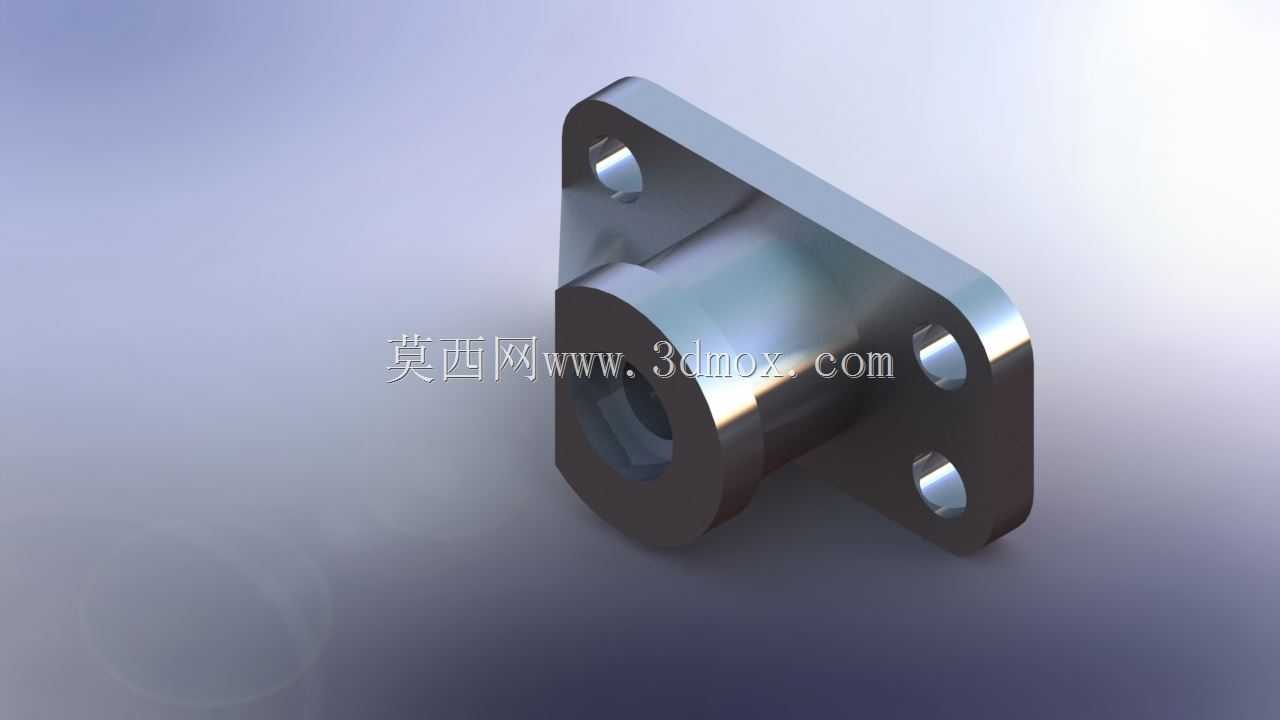

带加强筋法兰式双耳安装支撑座结构

　　这款带加强筋的法兰式支撑结构，在轻工输送线、小型工装夹具台架、非标自动化检测工位的机架搭建场景中十分常见，主要承担轴类零件、导向杆、小型执行元件的径向与轴向承载定位作用，区别于常规光孔直装式支座，其结构设计充分考虑了偏载工况下的受力变形问题。从实际使用场景来看，这类支座常被用于固定小型导向轴的端部，为直线运动单元提供稳定的支撑基准，也可作为小型气动马达、微型旋转编码器的安装基座，在设备运行过程中，既要承受垂直于安装面的轴向载荷，也要应对传动过程中产生的侧向倾覆力矩，因此结构的刚性设计直接影响整套运动机构的运行精度与使用寿命。

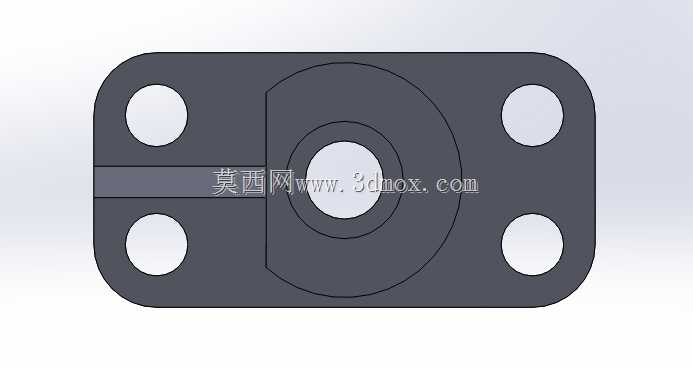

　　从结构设计思路来看，主体的圆筒部分为核心承载区，内孔可根据实际装配需求加工为光孔、键槽孔或者带台阶的定位孔，既可以穿装轴类零件通过顶丝锁紧，也可以压装直线轴承、无油衬套这类导向元件，圆筒的高度根据所需的支撑跨距设定，保证穿装的杆件在受力时不会因为支撑跨距过大产生挠曲变形。底部的安装法兰采用长圆形平板结构，区别于圆形法兰，这种长圆形结构在安装空间受限的机架上适配性更强，法兰上开设的四个贯通安装孔，孔位分布兼顾了两个方向的安装固定需求，既可以沿法兰长轴方向排布螺栓固定在型材槽面上，也可以适配不同孔距的安装基面，安装孔采用沉孔设计，螺栓锁紧后头部不会突出法兰表面，避免与其他运动部件产生干涉。

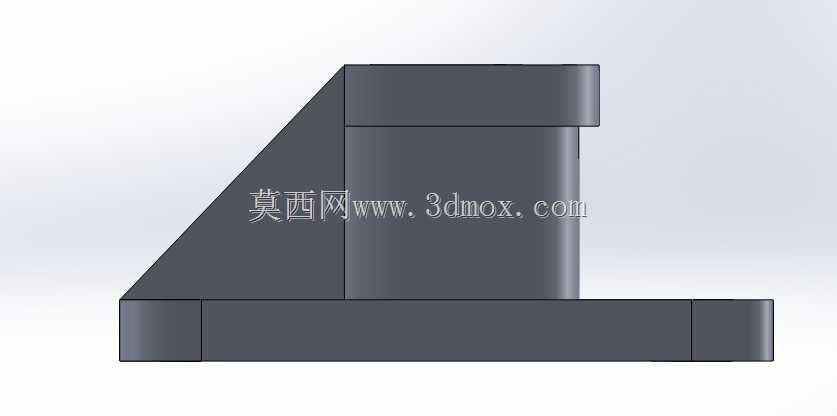

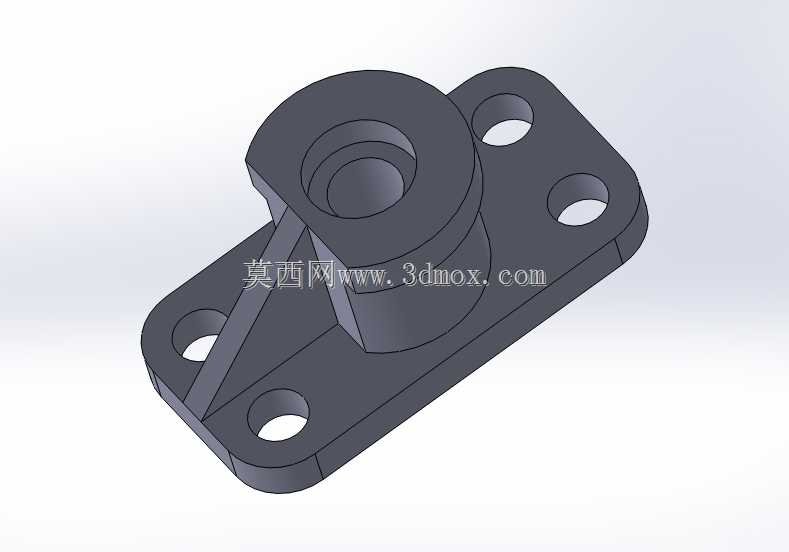

　　连接圆筒与底部法兰的三角加强筋是整个结构的设计核心，筋板从圆筒外壁中部一直延伸到法兰板面的内侧，刚好覆盖法兰长轴方向的两个安装孔之间的区域，这个位置正是侧向力作用下应力最集中的区域，筋板的设置大幅降低了圆筒与法兰连接位置的应力集中系数，避免设备长期运行后连接位置出现开裂变形。从安装边界来看，法兰的整体长宽尺寸控制在紧凑范围内，不会占用过多的安装基面空间，圆筒的外径与法兰宽度保持合理比例，既保证了内孔有足够的壁厚承受载荷，也不会让整体结构过于笨重。

　　在实际选型应用中，这类支座的安装基面需要保证足够的平面度，若基面存在翘曲，锁紧螺栓后会导致圆筒内孔产生微变形，直接影响穿装轴件的转动或滑动顺畅度，因此设计时法兰底面预留了精加工余量，安装前可根据实际装配需求对底面进行精铣，保证与安装基面的贴合度。四个安装孔的孔径比常用装配螺栓大0.5到1毫米，既可以补偿安装时的孔位误差，也能在装配时微调支座的位置，保证轴系的同轴度要求。圆筒上端面可根据需求加工定位止口，方便配套安装端盖、防尘圈这类附属零件，下端面与法兰板面完全贴合过渡，没有多余的凸台结构，减少了加工时的清根工序，降低了加工成本。

　　从受力角度分析，当侧向力作用在圆筒上部时，加强筋会将部分载荷直接传递到法兰的安装螺栓位置，让四个螺栓均匀分担倾覆力矩，避免单个螺栓受力过大出现松动。整个结构采用等壁厚设计，在铸造或者3D打印加工时不会出现壁厚不均导致的缩孔、变形问题，若采用金属切削加工，整体结构也没有复杂的曲面特征，普通三轴铣床即可完成全部加工工序，不需要特殊的工装夹具。在实际设备维护中，这类支座属于易更换的基础零件，一旦内孔出现磨损，只需要拆卸四个固定螺栓即可快速更换，不需要对整套机架进行拆解，大幅降低了设备的停机维护时间。
