壁挂式空调外机承重安装支架结构

　　这套支架结构主要服务于分体式空调室外机的壁挂安装场景，在民用住宅外墙、商用建筑外立面、老旧小区改造加装空调等场景中广泛使用，核心作用是承担空调外机的全部静载荷与运行过程中的振动载荷，将外机可靠固定在墙体结构上，避免外机坠落、移位风险，同时留出足够的散热间隙与安装操作空间。

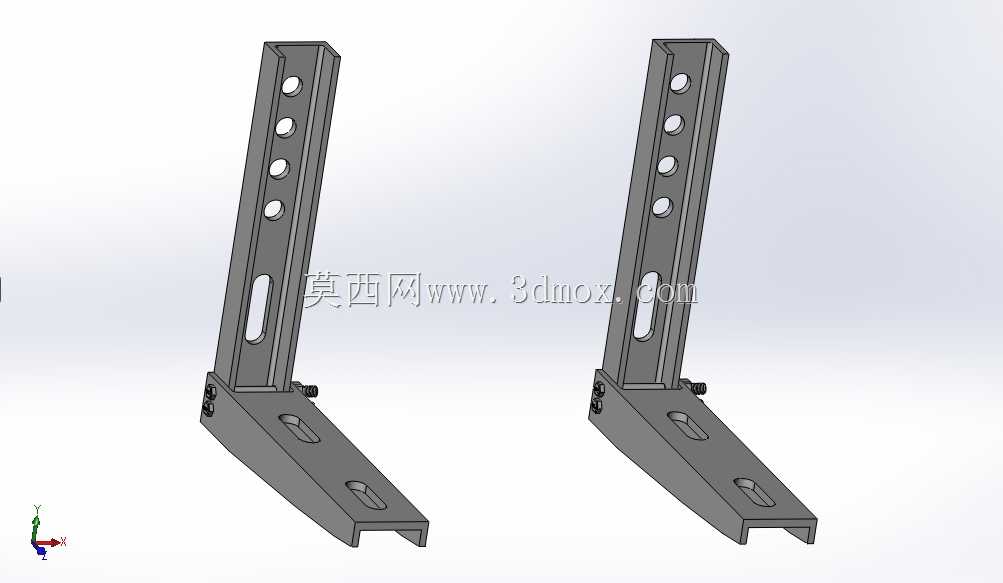

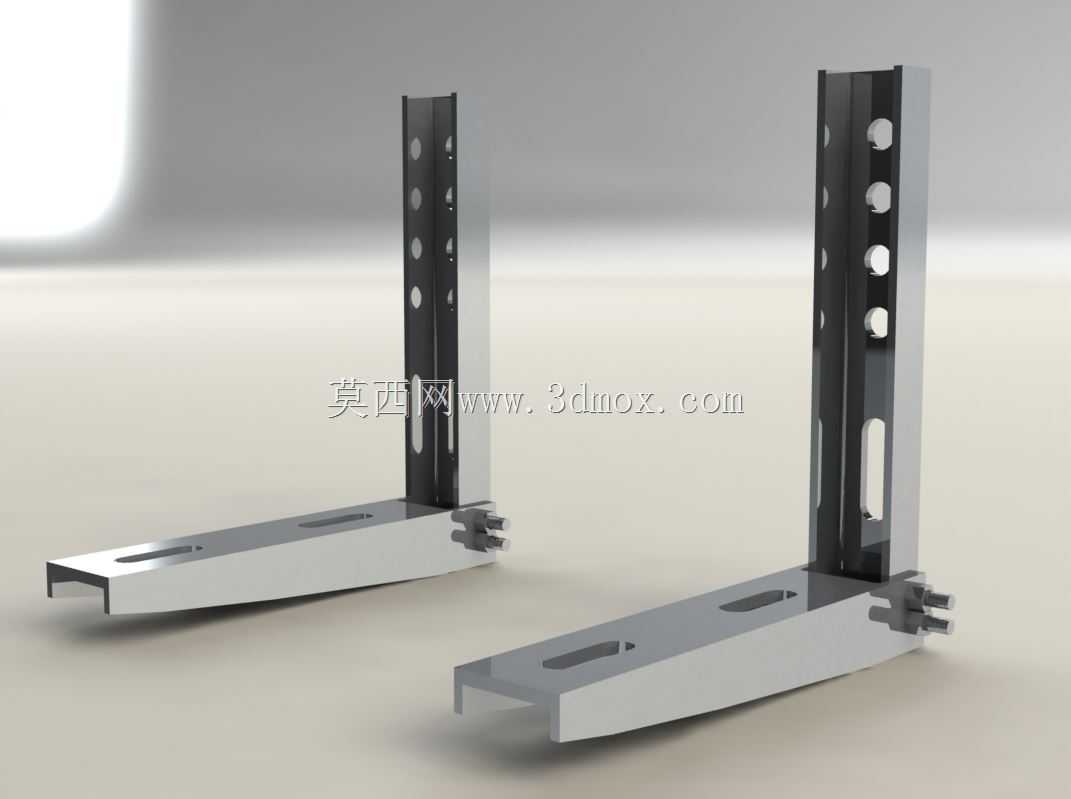

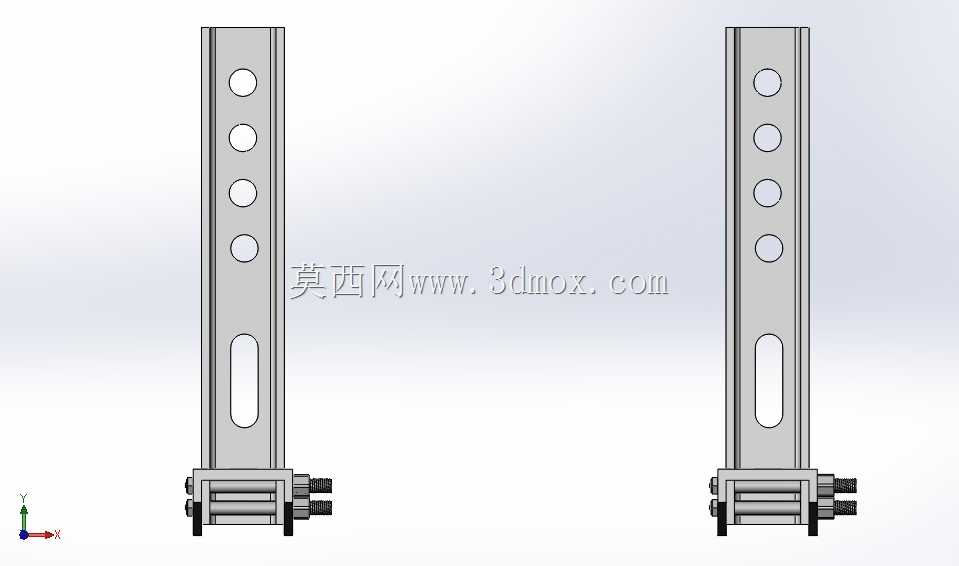

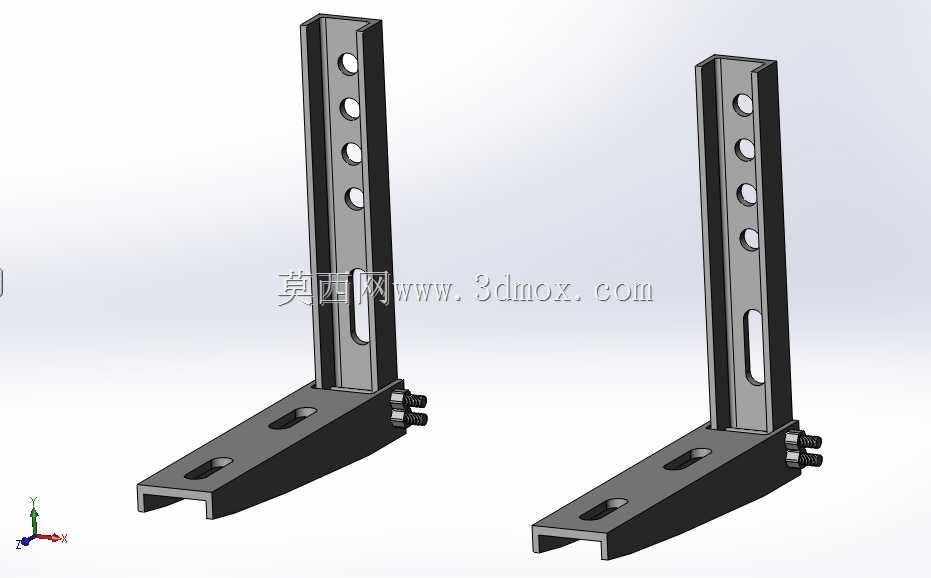

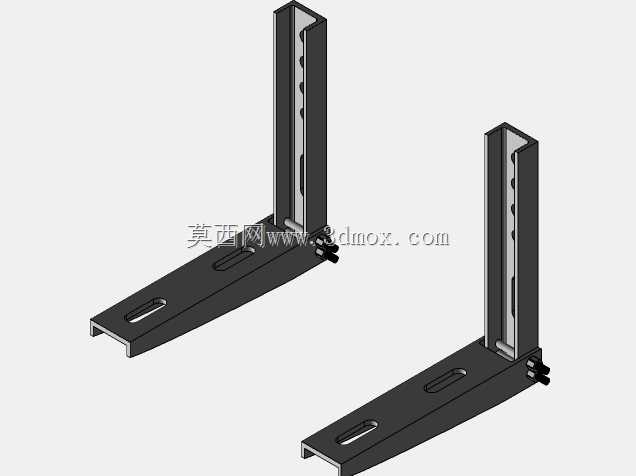

　　从结构设计逻辑来看，整套支架采用分体组合式L型结构，分为竖直贴墙段与水平承托段两个核心部分，竖直段沿长度方向排布多组等距安装圆孔，可适配不同高度的安装孔位需求，同时预留长条形调节腰孔，允许安装时根据墙体锚栓的实际位置做小范围位移调整，抵消墙体打孔时的位置误差，降低现场安装的对位难度。水平承托段同样开设两组腰型安装孔，用于固定空调外机的底部支脚，腰孔的走向适配不同品牌、不同匹数外机的底部安装孔距差异，无需额外打孔即可兼容一定尺寸范围内的外机安装需求。

　　竖直段与水平段的连接位置采用螺栓加焊接的双重固定结构，连接角部做三角加强筋结构延伸，强化拐角位置的抗弯折能力，避免长期承重后出现角部变形、支架下垂的问题。竖直贴墙面做平面度处理，保证与墙体安装面的贴合度，减少安装后支架的晃动间隙；水平承托段的末端做下折翻边结构，一方面提升水平段的结构刚性，减少承重时的下挠变形，另一方面可以阻挡外机支脚向外滑移，提升安装后的防脱可靠性。

　　从安装边界尺寸来看，竖直段的总长度适配常规1-3匹壁挂外机的安装高度需求，贴墙安装时锚栓孔的排布间距符合外墙安装的安全间距要求，最上方锚栓孔距离支架顶端预留足够距离，避免墙体边缘开裂；水平承托段的伸出长度满足外机背部与墙面预留10-15cm散热间隙的要求，既不会因为伸出过短导致外机贴墙影响散热，也不会因为伸出过长造成支架载荷力矩过大、承重冗余浪费。水平段的顶面宽度适配常规外机支脚的接触面积，保证外机放置后的支撑稳定性，不会出现支脚局部悬空的问题。

　　功能特性上，整套支架的孔位设计全部采用圆孔加腰孔的组合形式，现场安装时无需二次切割、打孔即可完成大部分常规机型的适配，降低安装作业的工作量与现场加工带来的防腐层破坏风险。竖直段的多档位孔位设计，允许安装时根据墙体的实际承重结构（如混凝土承重墙、砖混墙体的实心砖位置）调整锚栓固定位置，避开墙体内部的管线、空心砖区域，保证锚栓的固定强度。支架的整体结构做等强度设计，在承重应力集中的拐角位置做加厚与加强筋处理，在非受力区域通过开孔减重，在保证结构强度满足安全承重要求的前提下，尽可能降低支架自身重量，方便高空作业时的搬运与安装操作。

　　实际使用过程中，支架的水平段与竖直段的连接螺栓预留防松结构空间，安装时可加装防松垫圈，抵消空调外机运行时的压缩机振动带来的螺栓松动风险，长期使用无需频繁紧固维护。支架的表面处理预留防腐涂层的工艺余量，建模时的圆角过渡设计避免喷涂过程中出现涂层积留、边角漏涂的问题，提升户外使用环境下的抗锈蚀能力，延长支架的户外使用寿命。在结构校核层面，该支架的承重安全系数满足家电安装相关安全规范要求，可承受额定载荷3倍以上的静载荷测试，不会出现塑性变形、焊缝开裂等失效问题，适配常规家用及小型商用壁挂式空调外机的安装承重需求。
