花型镂空散热钣金托架结构设计

　　日常桌面电子设备配套的散热支撑类五金件，在小型数码外设、桌面工控终端、家用网络设备的配套场景中应用十分广泛，这类构件不需要承担大吨位载荷，但对通风散热效率、安装适配性、长期使用的结构稳定性有明确要求。本次设计的钣金托架采用一体冲压折弯成型工艺，基材选用常规冷轧钢板，表面做喷塑防锈处理，整体为带双侧折边的平板支撑结构，平板主体区域做了两类镂空结构设计，分别承担不同的功能作用。

　　从实际使用场景来看，这类托架多放置于桌面，承托路由器、小型交换机、桌面迷你主机、外置硬盘盒这类持续运行的发热电子设备，设备运行过程中产生的热量需要通过接触面快速散出，避免积热导致设备运行稳定性下降。设计过程中首先确定了整体的安装边界，平板支撑面的有效承托宽度适配常规小型桌面电子设备的底部尺寸，双侧向下折弯的翻边高度控制在合理范围，既保证托架放置在桌面时底部留有足够的通风间隙，让空气可以从托架下方自由流通带走热量，又不会因为翻边过高导致设备放置后整体重心偏高，出现放置不稳的情况。

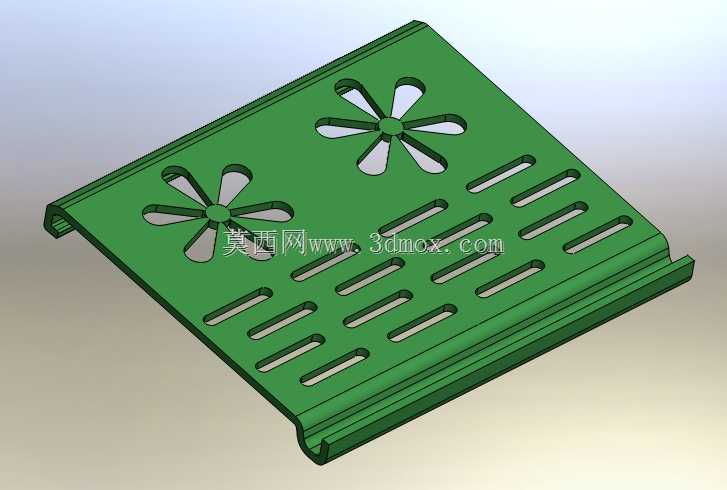

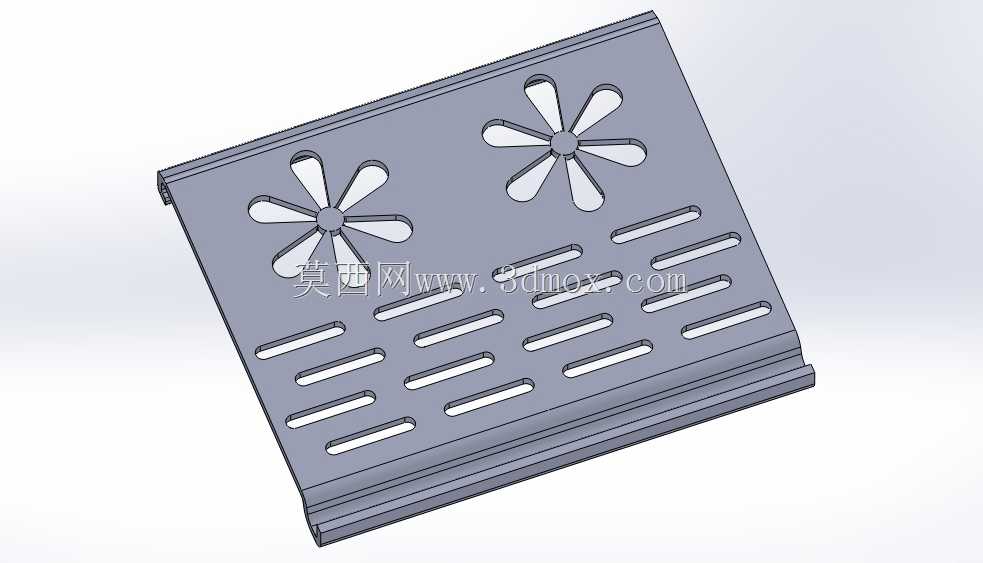

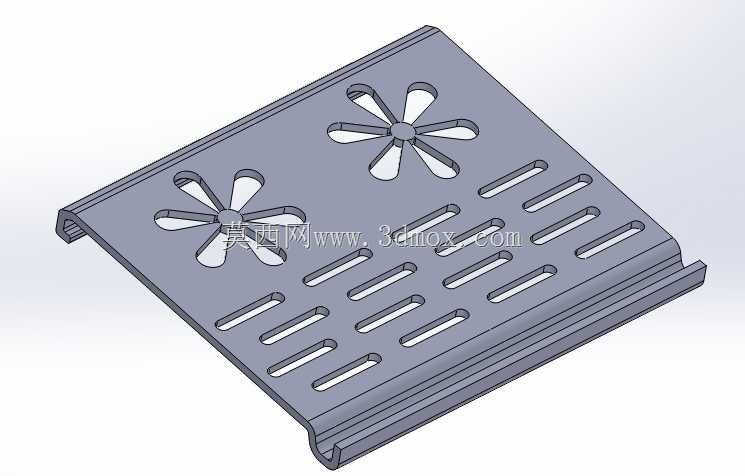

　　结构细节上，平板区域的长条形镂空沿横向多排平行排布，这类长槽开孔的开孔率较高，空气流通阻力小，能够让设备底部的发热区域直接和下方流动空气接触，相比整面无开孔的平板结构，散热效率提升十分明显。而两处花型的六瓣式镂空，一方面是作为辅助通风孔补充散热通道，另一方面花型的对称结构也能优化平板的应力分布，避免长条形开孔集中区域出现结构强度不足的问题，在冲压成型过程中，对称分布的花型孔也能平衡板材进料时的应力，减少折弯工序中出现的板材翘曲变形问题。

　　折弯结构的设计上，托架前后端做了圆弧过渡的卷边处理，没有裸露的板材剪切毛边，日常拿取挪动托架的时候不会划伤手部，承托设备的时候也不会刮花设备的底部外壳。双侧的折边做了向内的小角度收边，进一步提升整体结构的刚性，即使托架承托重量稍大的设备，平板主体也不会出现中部下凹变形的情况。所有镂空孔的边缘都做了去毛刺处理，孔位边缘光滑无锐角，不会在安装或者挪动设备的时候勾扯设备的连接线材。

　　从安装适配性来看，这款托架不需要额外的固定连接件，直接平放在平整桌面即可使用，底部的折边和桌面接触的位置可以粘贴防滑胶垫，进一步提升放置稳定性，避免设备运行时的轻微震动导致托架移位。如果需要壁挂安装，也可以在平板的非镂空区域预留壁挂孔位，适配不同的安装场景。整体结构没有复杂的拼接部件，一体冲压成型的工艺适合批量生产，生产过程中材料利用率高，后续的表面处理工序也十分简便，能够有效控制生产成本，同时满足日常使用的功能需求。

　　在结构强度校核层面，这类托架的额定承托重量覆盖常规小型桌面电子设备的重量范围，长条形镂空的排布间距经过优化，既保证了足够的开孔率提升散热效果，又不会因为开孔过密导致平板的抗弯强度下降，花型镂空的位置设置在平板承托区域的非核心受力点，不会对整体承载能力造成负面影响。折弯处的圆角半径根据板材厚度设置，避免折弯过程中出现板材开裂的问题，同时折边的高度经过反复验证，保证底部通风间隙的高度满足自然对流散热的需求，空气可以在托架下方形成顺畅的流通路径，将设备传导到托架表面的热量持续带走。
