工业传动用带辐板孔链轮结构设计

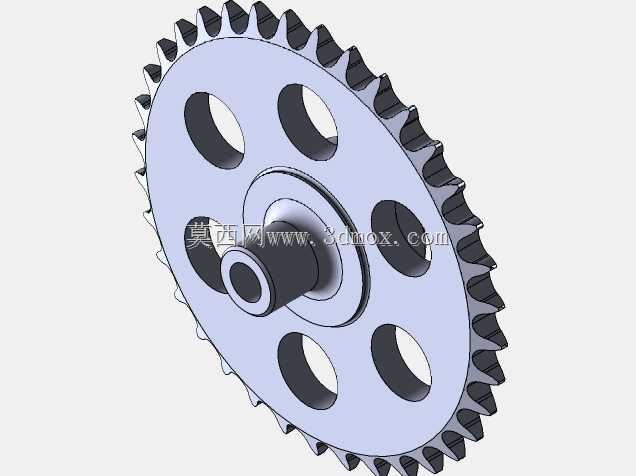

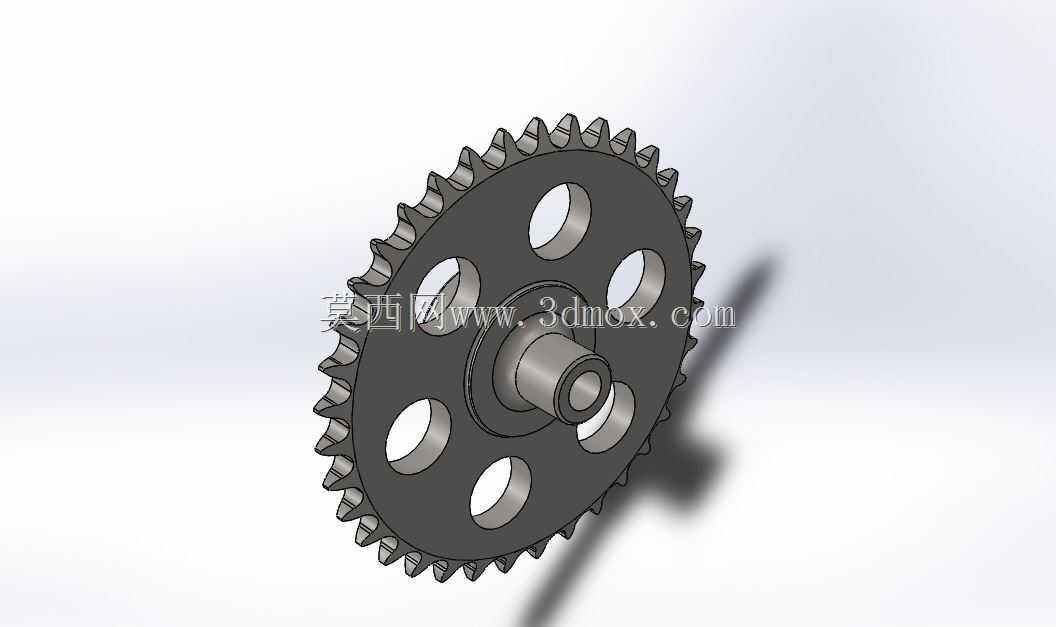

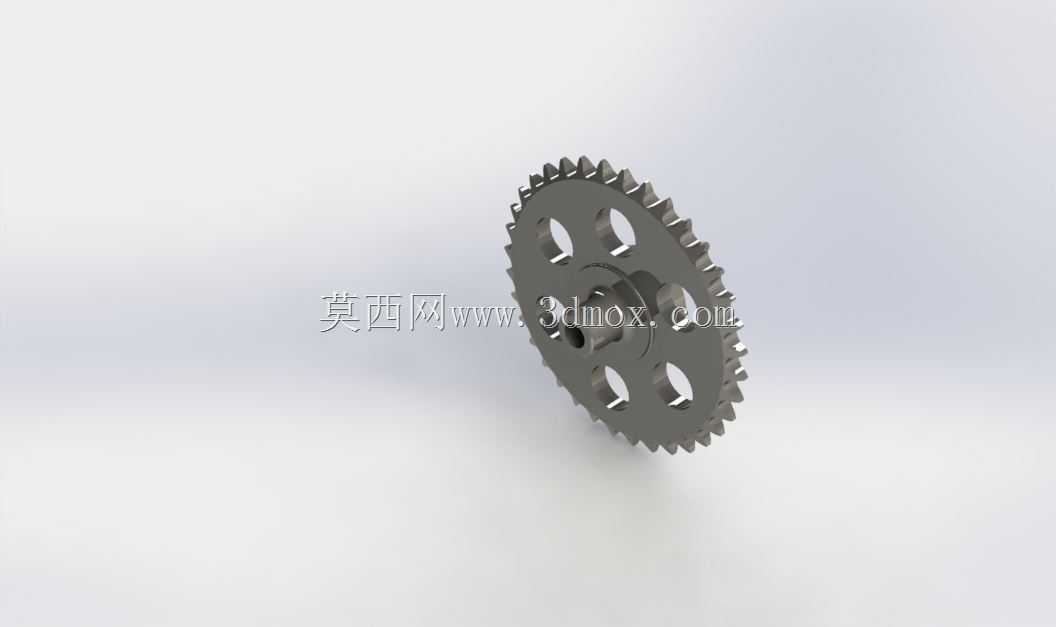

　　在各类工业链传动系统中，链轮是直接与链条啮合传递动力的核心执行零件，其结构合理性直接决定整套传动机构的运行稳定性、使用寿命与噪音表现。这款链轮采用辐板式带减重孔的结构设计，主要适配中等载荷的工业传动场景，常见于输送线、农机传动单元、轻工设备动力传输、小型工程机械的动力传递环节，区别于大载荷工况下使用的实心辐板链轮，这类带孔辐板结构在保证结构强度满足载荷要求的前提下，有效降低了零件自身重量，减少了传动轴转动时的附加惯量，对于启停频繁的传动场景而言，能有效降低驱动端的冲击载荷，提升传动系统的动态响应表现。从结构设计逻辑来看，这款链轮的齿形采用标准三圆弧一直线齿槽轮廓，齿面加工精度满足常规链传动的啮合要求，

　　能保证与对应节距滚子链啮合时的接触应力分布均匀，避免齿面局部应力集中导致的早期点蚀、磨损问题。轮体中心设置的阶梯式安装孔，是为了匹配带定位轴肩的传动轴安装需求，中心孔旁的小孔为紧定螺钉定位孔，安装时可通过紧定螺钉实现链轮与轴的周向固定，防止传动过程中链轮与轴出现相对转动导致的传动失效，同时这种定位方式也方便后期维护时的拆卸调整，相比过盈配合的安装方式，对现场维护的工装要求更低，适配多数中小工厂的设备维护条件。辐板上均匀分布的四个圆形减重孔，并非随意开设，其孔位分布经过受力校核，避开了轮齿到轮毂之间的主应力传递路径，不会因为开孔导致辐板的结构强度出现明显下降，同时均匀分布的孔位也能保证轮体的动平衡性能，

　　在链轮工作转速范围内不会因为质量分布不均产生额外的径向振动，这一点对于安装在悬臂轴上的链轮尤为重要，能有效降低轴承端受到的交变径向载荷，延长支撑轴承的使用寿命。从安装边界尺寸来看，这款链轮的轮毂轴向宽度经过匹配设计，能保证安装后轮毂端面与轴肩贴合时，轮齿的中心平面与配套链轮的中心平面重合度满足安装公差要求，避免因为安装错位导致的链条侧边磨损、传动噪音增大、链条跳齿等问题。轮齿的齿顶圆、齿根圆尺寸公差按照常规传动级精度设计，既不会因为精度过高导致加工成本不必要的上升，也不会因为精度过低导致啮合间隙过大、传动冲击明显的问题。在实际应用场景中，这类链轮常搭配单排滚子链使用，可实现平行轴之间的动力传递，相比齿轮传动，

　　链传动的中心距适应范围更广，不需要严格的中心距公差控制，在多尘、有少量油污的工业车间环境下适应性更强，不需要像齿轮传动那样设置完全封闭的润滑护罩，日常维护仅需定期补充润滑脂即可。设计过程中，轮齿的硬度匹配也做了对应考量，齿面经过常规热处理后硬度高于链条滚子硬度，能保证长期啮合过程中链轮的磨损速率低于链条，日常维护时仅需更换达到磨损极限的链条即可，降低设备的全生命周期维护成本。辐板与轮毂、轮缘之间的过渡位置均设置了圆角过渡，避免机加工过程中出现应力集中缺口，同时也减少了热处理过程中开裂的风险，提升零件的加工良品率。链轮的端面跳动、径向跳动公差按照中等精度传动要求设定，适配多数工业设备的传动精度需求，对于输送线这类对传动比精度要求不高的场景，这种精度等级完全可以满足使用要求，不需要额外提高加工精度造成成本浪费。在实际选型替换时，只需要确认链轮的节距、齿数、中心安装孔直径、键槽尺寸（若采用键连接）与原有零件匹配，即可直接替换安装，不需要对周边安装结构做额外改动，互换性较强。
